上一篇介绍了PCB如何拼板，想必我们都知道了。

) o, A. M% K4 C9 o/ T

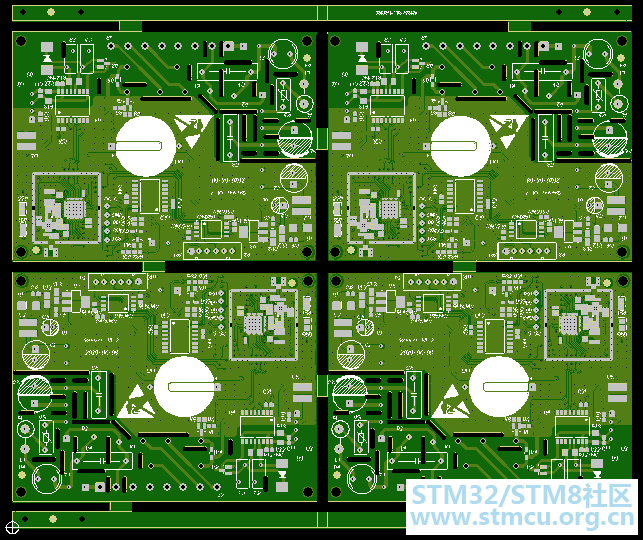

拼板，就是把多个单独的板子（相互没有连线的板子）合并成一块板子一起投版。这样的话可以一次生产多种板子，速度很快，而且一般价格都会比单独PCB打样便宜（批量）。

, B7 |- `, v3 w& L8 s

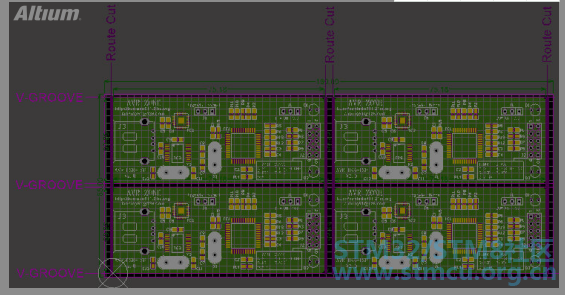

拼板一般使用V-Cut或者邮票孔进行连接。V割就是在板子上用V割机子在板子的上下两面划一刀，这样手工就很容易搬开了。邮票孔则是使用类似邮票孔的焊盘或者过孔进行板间的连接。
% u/ D6 p. F( q1 ~5 ?8 k! U, J
  L, m6 ~8 l- M* c5 F. {上篇介绍的就是针对特殊情况的V-CUT和邮票孔，这两种方式的拼板。
3 J2 n8 ]" t5 r+ v1 Z  g" q
那我们再画板子的时候，如何操作呢？当然少不了利器：拼板阵列。它最大的好处就是方便，不管单板PCB怎么变化，都不用重新拼板，好贴心。

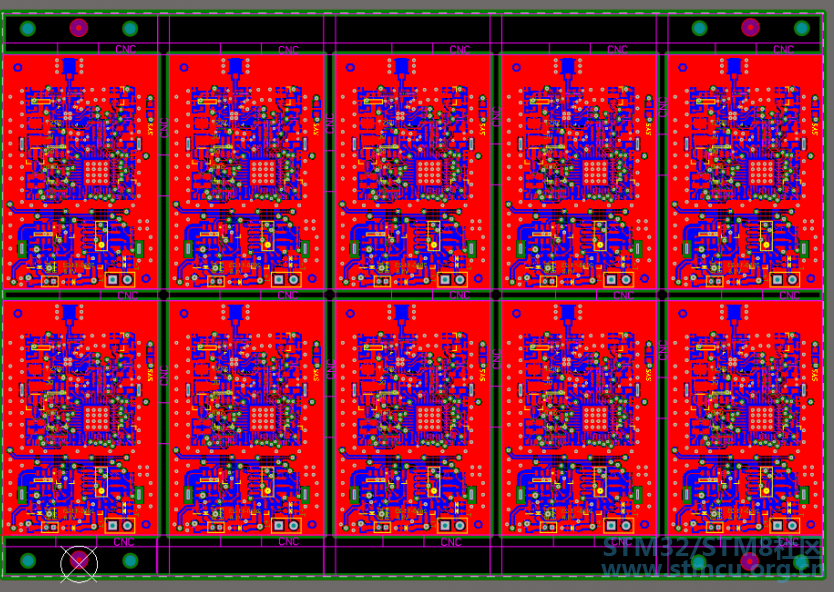

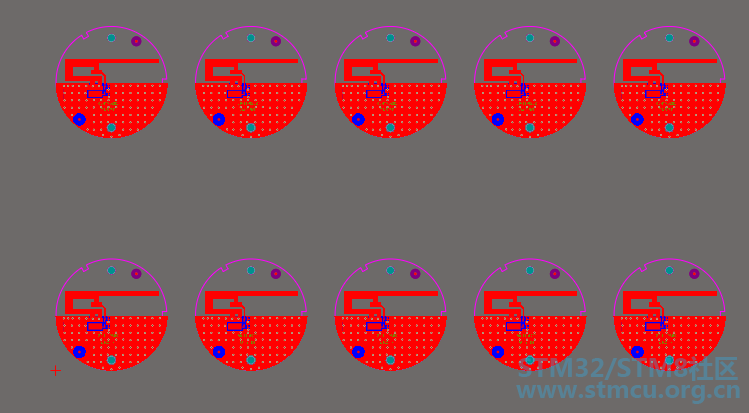

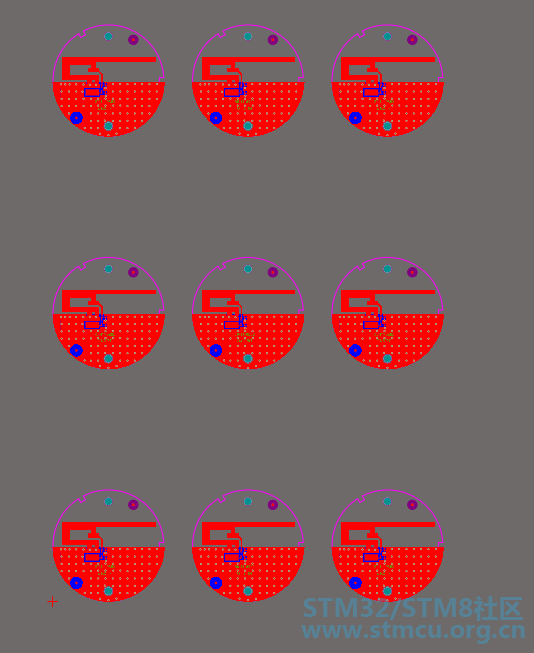

就像这样拼一个2*5或者3*3的拼板，可以把一个PCB文件里的图纸通过拼板阵列直接拼板，可以任意排布比例，间距，是不是很方便？
, M$ O2 }1 i) H
下面来详细介绍下操作步骤吧！
0 ^: T' r$ X$ \4 H
# [; f6 x" Q2 o: e# F5 S2 z首先，我们要有一个完整的PCB工程，这个我们应该都知道，下篇，我会详细介绍下，如何新建一个完整的PCB工程及输出文档。
1 J# X: Q' |* F/ E- [

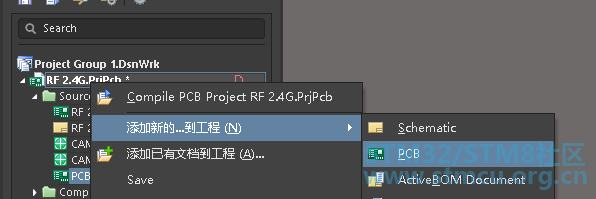

- T% ]8 ^! i) P) Y/ s) S; Q1.再工程里新建一个PCB文件，名字可以任意，我一般都是配合单板PCB写上拼板类似的字样。
3 a9 e( z  ~7 V

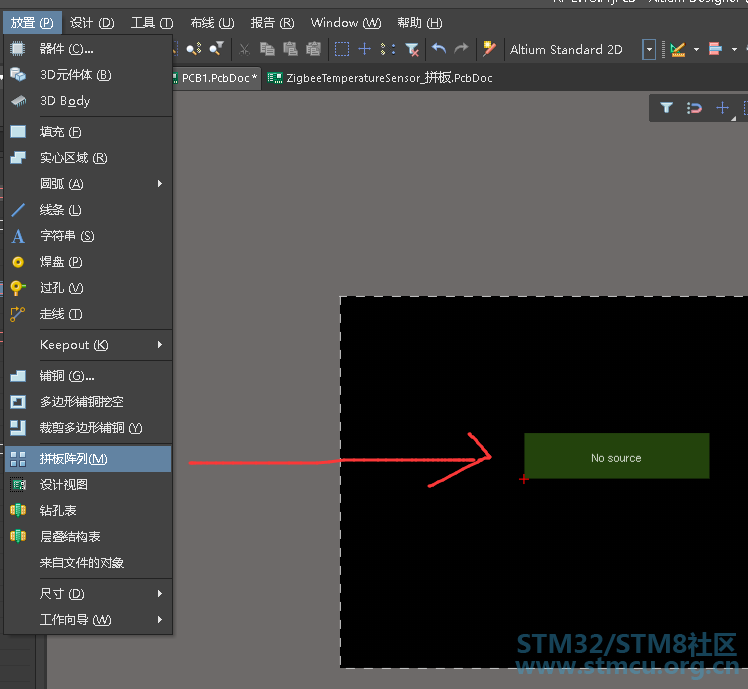

2.在新建的PCB上，点击 Place > Embedded Board Array/Panelize。如下图所示。
3 \$ h) r( }: Z! Y1 d
  i+ ]5 n. g; X# }9 A' Z$ c4 e

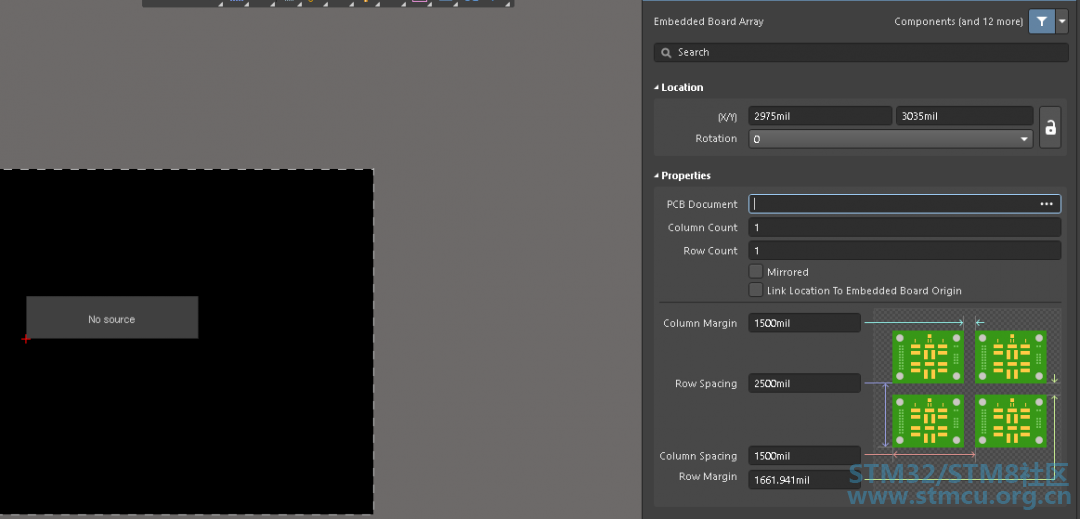

3.这时会出现一个虚拟框，不要客气，放下就好了！双击之后会出现编辑区，如下

  k& i3 A+ d1 V) P6 O5 x

% N3 d0 z$ z: n6 \) q4.这里就有意思了，我们可以设置拼板比例，板子间距，板子来源等等信息
一般我都是拼板长宽不超过200MM，板和板间距一般2-5MM 看情况。

: o  {) p: y2 }2 y) U7 q
8 L  Y1 T. u2 F8 H' u6 r5.是不是感觉缺点啥？是的，我们要加上边框，一般都是在机械层汇总拼板边框。

+ A0 Y& `6 K; F* v6 b

6.画好框之后，要标注好V-CUT喝挖空区域，如果有邮票孔要记得打上邮票孔。

另外，贴片厂一般都要求单板对称加MASK点，双边加工艺边，且工艺边也要有定位MASK点。如图：

1 _6 k) J8 U9 j

最后，就是将PCB拼好的阵列板转换成Gerber等加工图纸文件。给到PCB加工板厂，与板厂沟通具体工艺要求和细节。
) J- Y9 X/ b- r6 ?

如何将不同的PCB拼在一起？

1 w' P2 ?" M' F, S

将不同的PCB拼在一起，只需要选择某块PCB文件，拼出阵列。然后再选择其他的PCB文件，再拼出阵列。如下图所示。

; @; Z2 h! g7 ]& D+ z' \, W

  s; D( v. r2 W" n% F- D

上面板图就是常说的：阴阳板。就是利用了2个拼板阵列组合在一起实现的。

$ a- ~+ u4 H, t  n7 D9 Y/ i; y

这里要注意的是，对于不同的PCB拼在一起的情况，那些需要拼在一起的PCB的层数，板厚等等相关参数都需要完全一致。才能拼在一起进行加工。



简单来说，无非就是两个拼板阵列和在一起画个框的事，难不倒我们的。是不是觉的，自己拼板原来也可以这么简单？
