摘要：在单片机开发板上或者是核心板上通常会看到除了MCU之外的的芯片—EEPROM和FLASH，一般是AT24CXX、W25QXX这两颗芯片。但在利用单片机做一些项目的时候，比如做一个小车，驱动一些外设、显示一些温湿度信息等，却发现一般没有用到这些芯片。在做一些显示的时候却会用到。他们与单片机之间的通信方式就是IIC和SPI通信，在单片机的开发中用到的非常多。很多小伙伴就会说了，用OLED来显示一些数据，IIC通信直接用别人的代码，驱动SD卡或者NRF24L01直接拿别人的SPI代码就可以啊，难道我还自己去写驱动吗？
当然需要，学会了这些操作，层次就会提高很多，不信那就接着往下看！EEPROM AT24C02存储器学单片机的时候大家可能有一个问题，为啥是IIC读写EEPROM，而不是读写其他的东西。为什么大部分的单片机开发教程都教我利用IIC通信来读写EEPROM这颗AT24C02芯片？4针0.96寸OLED也是IIC操作的，为啥他们不叫我如何利用IIC通信来操作OLED？原因很简单，主要是读写EEPROM你学完了没有成就感，会读写EEPROM又怎么样？归根到底是没有掌握IIC体会到IIC通信的重要性。今年疫情很严重，有一款红外测温芯片mlx90641就是通过IIC来读取温度的。我想如果教程是IIC读写红外测温芯片，大家可能会比较感兴趣。言归正传，来说一说EEPROM。ROM是“Read Only Memory”的缩写，意为只能读的存储器。由于技术的发展，后来设计出了可以方便写入数据的 ROM，而这个“Read Only Memory”的名称被沿用下来了。EEPROM(Electrically Erasable Programmable ROM)是电可擦除存储器。EEPROM 可以重复擦写，EEPROM 是一种掉电后数据不丢失的存储器，常用来存储一些配置信息，以便系统重新上电的时候加载之。它的擦除和写入都是直接使用电路控制，不需要再使用外部设备来擦写。而且可以按字节为单位修改数据，无需整个芯片擦除。现在主要使用的ROM芯片都是EEPROM。24C02是一个2K Bit的串行EEPROM存储器（掉电不丢失），内部含有256个字节，在24C02里面有一个8字节的页写缓冲器。

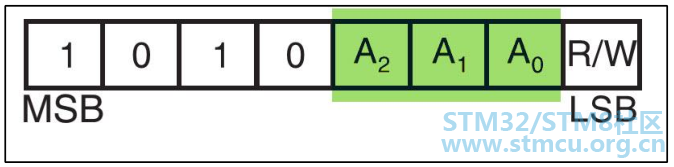

操作任何的IIC设备一般都要知道从机地址，也就是利用单片机操作读写的那个设备的地址。一般来说对于IIC设备地址是7位，其中高 4 位固定为：1010 b，低 3 位则由 A0/A1/A2信号线的电平决定。所以一个IIC总线上可以挂载2^3=8个EEPROM芯片，当然一般一个单片机只有一块EEPROM芯片，所以我们直接把这个A2A1A0接地即可，当然接VCC也没有问题，如果接GND那么地址就是1010000(0X50)，如果接VCC那么地址就是1010111(0X57)。

因为24C02是一个2K Bit的串行EEPROM存储器（掉电不丢失），内部含有256个字节。也就是说有256个存储单元，一个字节就是一个存储单元，因为每个字节可以出存256个数，也就是说每个存储单元可以存0~255个数。我们可以这样理解，AT24C02是一栋教学楼，这个教学楼有256个房间(存储单元)，没每个房间可以容纳256个学生(每个存储单元可以存储0 ~ 255个数)。而且这个芯片在断电的时候数据不会丢失，利用掉电不会丢失以及这款芯片容量不大的特性，可以大致判断它会在哪些地方可以用到。比如我们看电视得时候，正在看CCTV6电影频道，播放的声音比较大，那么这时候正好停电了。那么你下次来电时你打开电视机，电视机默认肯定是CCTV6电影频道，播放的声音也是很大。那么这些“频道”、“音量”这些数据就存在EEPROM里面，至于是不是ATC02就不一定了。

总结：

• 存储量少，用起来方便
• 可以任意访问地址数据，每一个存储单片可以独立访问，
• 写入前是不需要对写入的单片做独立的擦除
  $ O) }3 Z5 J1 Y  l

这三个特点对我们理解存储器的特性非常重要，因为接下来要说的FLASH芯片的特性就与它完全相反。FLASH  W25Q128存储器

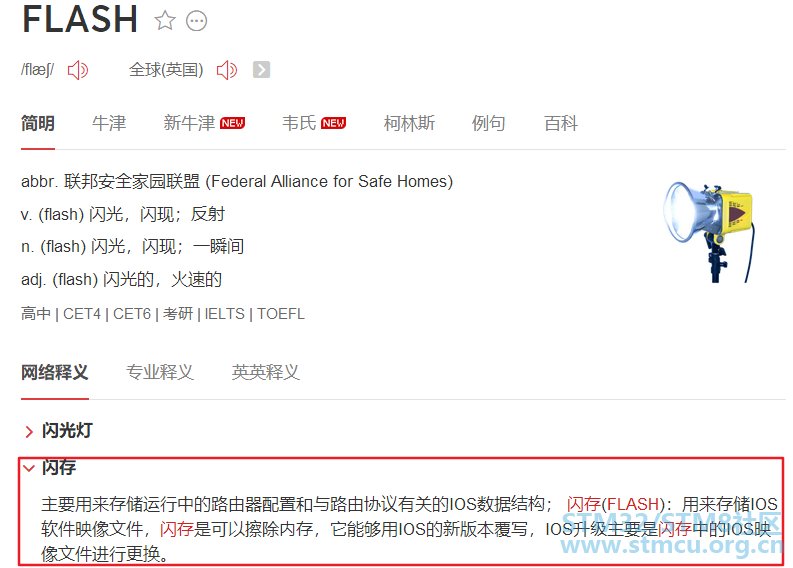

FLSAH字面意思就是闪现、一瞬间的意思，所以FLSAH存储器又称闪存，与 EEPROM都是掉电后数据不丢失的存储器，但FLASH存储器容量普遍大于 EPROM，现在基本取代了它的地位。生活中常用的 U 盘、SD卡、SSD 固态硬盘以及我们 STM32 芯片内部用于存储程序的设备，都是 FLASH 类型的存储器。在存储控制上，最主要的区别是 FLASH 芯片只能一大片一大片地擦写，而 EEPROM可以单个字节擦写。

FLASH 芯片的最小擦除单位为扇区(Sector)，而一个块(Block)包含 16 个扇区，4Kbytes为一个Sector，16个扇区为1个Block。W25Q64  容量为8M字节（即 64M bit）,  分为128块(Block)，每一块的大小为64K字节，每块又分为16个扇区(Sector)，那么每个扇区就是4K个字节。W25Q128 容量为16M字节（即 128M bit），分为256块(Block)，每一块的大小为64K字节，每块又分为16个扇区(Sector)，那么每个扇区就是4K个字节(4096个字节，也就是4096个存储单元)。

W25Qxx的最小擦除单位为一个扇区，也就是每一次必须擦除4K字节。所以必须给W25Qxx开辟至少4K的缓冲区，这样对单片机的RAM的要求比较高，要求芯片必须有4K以上的RAM才能很好的操作。所有的FLASH我们在写之前都要擦出对应的扇区，擦除后的数据是0XFF。我们可以这样理解。我们要改写FLASH芯片W25Q128的一个扇区中某一个数据，就必须在STM32芯片的内部RAM中开辟4K字节(4096字节)的缓冲区域。先把FLASH芯片W25Q128的一个扇区中数据全部读到STM32芯片的内部RAM中开辟4K字节(4096字节)的缓冲区域中去，把我们要改写的数据在缓冲区域改写好之后，再把FLASH芯片W25Q128的一个扇区中的数据全部擦除完毕，擦除完成之后再把数据写回去。这是写入数据的操作，在读数据的时候不需要以扇区为单位，想读哪个扇区就读哪个扇区的数据。
1 w2 }$ T& v- f! k2 A/*************************************************************************
7 w! e: K! Q9 v0 u4 h6 P* Function Name : SPI_Flash_Write
4 M6 H* c/ p4 c. p6 B* Description   : 在指定地址开始写入指定长度的数据，该函数带擦除操作!
* Input         :  *pBuffer:要写入数据的指针
; j% _' t& W/ f, X! @                    WriteAddr:开始写入的地址(24bit)
, Q  Y( H, y* q+ D! U  h                    NumByteToWrite:要写入的字节数(最大16 x 1024 x 1024)
* Output        : None
* Return        : None
****************************************************************************/
void SPI_Flash_Write(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{
) q1 j: l  e+ s6 r# |) ~ u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0, temp = 0;
) W, ]6 F/ L- ?9 u5 k" {, T0 { Addr = WriteAddr % 4096;//mod运算求余，若writeAddr是4096整数倍，运算结果Addr值为0
NumOfPage =  NumByteToWrite / 4096;//计算出要写多少整数扇区
NumOfSingle = NumByteToWrite % 4096;//mod运算求余，计算出剩余不满一扇区的字节数
count = 4096 - Addr;//差count个数据值，刚好可以对齐到扇区地址
if (Addr == 0)//Addr=0,则WriteAddr刚好按扇区对齐或者说小于一个扇区
$ V6 E3 L" {4 W% ?" h# A {
3 x, P& y8 @3 Y* Z# x$ q& L# s  //NumByteToWrite < 4096，写入的字符串大小长度小于一个扇区(4096个字节)的大小，如22
5 E/ j% H8 A; f5 v3 y  if (NumOfPage == 0)
  {
6 V2 |8 b/ e- L3 k; s/ I/ E   SPI_Flash_Write_Page(pBuffer, WriteAddr, NumByteToWrite);
  }
% O* L0 o( |, G* Y3 x% A* X  else //NumByteToWrite > 4096，写入的字符串大小长度大与一个扇区(4096个字节)的大小，如4098
/ {5 v; \6 L$ {  j' w& ]& K  {
   //先把整数扇区都写了
5 Q3 m& G) X0 T# d' y   while (NumOfPage--)
: w1 a2 ~  b/ I6 U   {
    SPI_Flash_Write_Page(pBuffer, WriteAddr, 4096);
    WriteAddr +=  4096;
    pBuffer += 4096;
% Q7 q. o7 k. f" I* C   }
. A; R5 k/ _1 Q/ L, r   //若有多余的不满一扇区的数据，把它写完
   SPI_Flash_Write_Page(pBuffer, WriteAddr, NumOfSingle);
  }
}
0 e+ f  o: w- K$ p3 ]5 \ //若地址与 4096 不对齐
else //Addr不等于0,则要写入的WriteAddr地址与4096不对齐
{
  //NumByteToWrite < 4096
* g  l2 [- r: `& i; N6 z& A  if (NumOfPage == 0)//大小不够一个扇区，如22
0 }, Y, M" [4 P( o; p8 K/ w4 I# i  {
" Y, m' l# z4 M4 S, l" Q. s( ]   //当前页剩余的count个位置比NumOfSingle小，一扇区写不完
   if (NumOfSingle > count)
- w/ p5 m4 v6 ^' e4 p  E   {
# a: a; r3 r* }0 N* e6 m! R    temp = NumOfSingle - count;
    //先写满当前扇区
+ v. Z+ X* L' f  F& _) X, u    SPI_Flash_Write_Page(pBuffer, WriteAddr, count);
9 \0 P# ]6 U6 b6 n3 ~
    WriteAddr +=  count;
    pBuffer += count;
; g; F8 |. A2 Y    //再写剩余的数据
! v- B# e* ~  B. V; ?9 N& W    SPI_Flash_Write_Page(pBuffer, WriteAddr, temp);
   }
, }" l: u# B3 ?3 D2 J   else //当前扇区剩余的count个位置能写完NumOfSingle个数据
   {
- ?) Y- I. ]+ d2 p, b1 E7 W    SPI_Flash_Write_Page(pBuffer, WriteAddr, NumByteToWrite);
5 n; m' j5 {: m& _# B   }
  }
  else //NumByteToWrite > 4096  //大小够一个扇区，而且还超出一点点，如4098
  {
   //地址不对齐多出的count分开处理，不加入这个运算
/ L( d/ `8 ?! t3 D- B) c   NumByteToWrite -= count;
   NumOfPage =  NumByteToWrite / 4096;
   NumOfSingle = NumByteToWrite % 4096;
# R9 ~3 y; m* o+ H   //先写完count个数据，为的是让下一次要写的地址对齐
   SPI_Flash_Write_Page(pBuffer, WriteAddr, count);
6 ]% v5 f) _& s( G' b  M- Y
$ a+ P: }, E9 b   //接下来就重复地址对齐的情况 */
   WriteAddr +=  count;
   pBuffer += count;
* \5 Z6 H" B. e. w   //把整数扇区都写了*/
& R/ X4 H2 x" x   while (NumOfPage--)
7 m( i9 v. N* i4 i  X   {
6 L/ e) d. n  W) C    SPI_Flash_Write_Page(pBuffer, WriteAddr, 4096);
    WriteAddr +=  1096;
    pBuffer += 4096;
# r; f, x) ?7 V   }
: G3 z. j* {6 z' g- f   //若有多余的不满一扇区的数据，把它写完
   if (NumOfSingle != 0)
   {
$ F& V0 M. j+ q% j4 @5 S    SPI_Flash_Write_Page(pBuffer, WriteAddr, NumOfSingle);
- W- g8 ?  v' f/ l   }
  }
7 n$ U9 ^6 Z$ ~6 K) }! V }
}总结：/**********************************************************************
* Function Name : SPI_Flash_Read
& b7 A( K, U) h* Description   : 在指定地址开始读取指定长度的数据
* Input         :  *pBuffer:存储读出数据的指针
/ ~7 F7 n: a% Y% _& J               ReadAddr:开始读取的地址(24bit)
6 |- `0 s$ N* \, W- M! a               NumByteToRead:要读取的字节数(最大 16 x 1024 x 1024)
' F# r! l9 K' k$ s5 i" j5 ^* Output        : None
2 u  _$ N- \% b' P" a* Return        : None
) w; j5 n) P, ^) I- z" ~. b& ]************************************************************************/
void SPI_Flash_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead)
3 n2 `2 e. x, ~! E; I4 [2 W$ }{
. P+ n6 I8 m! p+ ]. Z  u16 i;
SPI_FLASH_CS=0;                              //使能器件
* k8 _1 [) f6 h    SPI1_ReadWriteByte(CMD_W25X_ReadData);          //发送读取命令
    SPI1_ReadWriteByte((ReadAddr& 0xFF0000)>>16);   //发送扇区地址的高8bit
: `2 r; K! v' H5 N( M' I) ^    SPI1_ReadWriteByte((ReadAddr& 0xFF00)>>8);    //发送扇区地址的中间8bit
    SPI1_ReadWriteByte( ReadAddr& 0xFF);      //发送扇区地址的低8bit
$ T8 m1 k: c& Y6 w    for(i=0;i<NumByteToRead;i++)
{
& N8 v! a5 v, ^  E# a( D' @        pBuffer=SPI1_ReadWriteByte(0XFF);   //循环读数
! f& p# k' v  p. ~; l' x    }
SPI_FLASH_CS=1;                            //取消片选
4 C* ]2 f& z' ]$ U. q}
总结：

• 存储量大
• 不能任意访问字节地址数据，每一个存储单片不可以独立访问，最小读取单元是一个扇区
• 写入前是必须对写入的扇区做独立的擦除操作。擦除的目的是使存储单元的数据全为1


SD卡大容量存储器

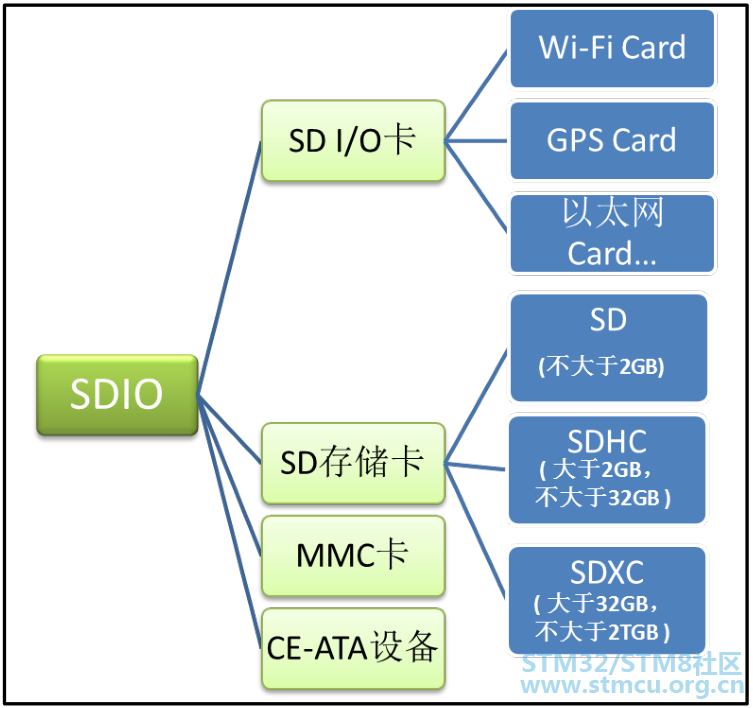

SD 卡(Secure Digital Memory Card)在我们生活中已经非常普遍了，控制器对 SD卡进行读写通信操作一般有两种通信接口可选，一种是 SPI接口，另外一种是 SDIO 接口。SDIO全称是安全数字输入/输出接口，多媒体卡(MMC)、SD卡、SD I/O 卡（专指使用SDIO 接口的一些输入输出设备）都可使用 SDIO 接口通讯。STM32F10x 系列控制器有一 个 SDIO 主机接口，它支持与上述使用 SDIO 接口的设备进行数据传输。

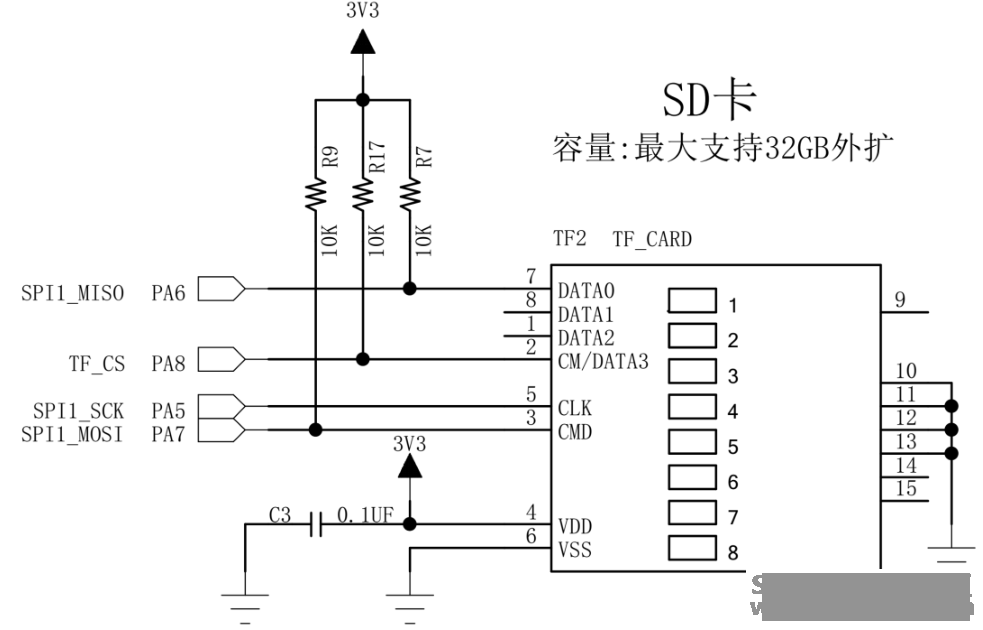

STM32F10x 系列控制器只支持 SD 卡规范版本 2.0，即只支持标准容量SD和高容量 SDHC 标准卡，不支持超大容量 SDXC 标准卡，所以可以支持的最高卡容量是 32GB。SD 卡一般都支持 SDIO 和 SPI 这两种接口。另外，STM32F42x 系列控制器的 SDIO 是不支持 SPI通信模式的，如果需要用到 SPI通信只能使用 SPI外设。因为SPI通信方式操作SD卡的数据线只有一根，而如果用SDIO的通信方式操作SD卡的数据线却又3根。为了节省资源一般在STM32F10x 系列控制器上用SPI的通信方式，而在引脚资源比较多的F4系列上就用SDIO的通信方式了。
; Z* O( `- K9 c/ u# b3 a2 b

' J% B2 L1 [* d" z5 _1 v9 o5 {

/ f% L, I2 N- Q

• SD容量有8MB、16MB、32MB、64MB、128MB、256MB、512MB、1GB、2GB (磁盘格式FAT12、FAT16)
• SDHC容量有2GB、4GB、8GB、16GB、32GB(磁盘格式FAT32)
• SDXC容量有32GB、48GB、64GB、128GB、256GB(磁盘格式exFAT)
  ; C8 g, r. x6 W& Z( o, C% k

3.1初始化

1、初始化与SD卡连接的硬件条件(MCU的SPI配置,IO口配置);

2、上电延时(>74 个 CLK);

3、复位卡(CMD0)，进入IDLE状态;

4、发送CMD8，检查是否支持2.0协议;

5、根据不同协议检查SD卡(命令包括：CMD55、CMD41、CMD58 和 CMD1 等);

6、取消片选，发多 8个CLK，结束初始化

/*******************************************************************************
, X# O( A$ x& U, u* P* y# r* Function Name  : SD_Init
- i# q- ^, f: s/ x) }  ^! S* Description    : 初始化SD卡
* Input          : None
, {/ Z, B0 J7 A  E3 B* Output         : None
: `8 Z3 h$ @: [# A3 r, t0 r/ f* Return         : u8
3 B" M2 M2 v% X* c7 I/ Q# k0 E# L3 k*                  0：NO_ERR
* X! \/ u7 A$ I- {*                  1：TIME_OUT
  k# m6 l" }$ T*                  99：NO_CARD
; F" Y/ b9 {1 D) R9 K9 q- }*******************************************************************************/
2 _3 O" `) k* m% P' Uu8 SD_Init(void)
6 B* n6 C5 ~4 k% }, Y& l% |{
7 I* n/ }  ?. o6 n9 t( W! M    u8 r1;      // 存放SD卡的返回值
    u16 retry;  // 用来进行超时计数
& I9 h. l2 G! e) _- w    u8 buf[4];
' k# ]& I4 n, | u16 i;
SD_SPI_Init();  //初始化IO
  SD_SPI_SpeedLow(); //设置到低速模式
  //先产生至少74个脉冲，让SD卡自己初始化完成
  for(i=0;i<10;i++)
{
     SD_SPI_WriteByte(0XFF);////80clks
}
: C) h: ^0 W' s  \" c' g, F/ P3 | //-----------------SD卡复位到idle开始-----------------
//循环连续发送CMD0，直到SD卡返回0x01,进入IDLE状态
: s8 ?! L  W6 i4 O5 q$ L //超时则直接退出
retry=0;
do
{
  r1=SD_SendCmd(CMD0,0,0x95);//进入IDLE状态，作用是让SD卡进入SPI模式。这里的CRC校验位0x95是固定的，不能修改
! J% r. ^( c  a" L+ {3 i  retry++;
}while((r1!=0X01) && (retry<20));//如果 SD 卡有正确的回应，代码就继续执行，如果没有回应程序就终止执行。
6 D1 S4 Q, {& @+ w- A* D. k  //跳出循环后，检查原因：初始化成功？or 重试超时？
if(retry==20) return 1;   //超时返回1
( a, O% k( o* V# g7 H$ j SD_Type=0;//默认无卡
4 i/ O( q' Q% J: q" `" `" u& _ //下面是V2.0卡的初始化
1 \8 a) k/ r$ u# g    //其中需要读取OCR数据，判断是SD2.0还是SD2.0HC卡
if(r1==0X01)
{
  if(SD_SendCmd(CMD8,0x1AA,0x87)==1)//SD V2.0
* N9 e- K+ d" _. D7 }5 [) C2 N7 P  {
) m' y# L* y* L& m   //V2.0的卡，CMD8命令后会传回4字节的数据，要跳过再结束本命令
  V" A+ g9 J' U   buf[0]=SD_SPI_ReadByte(); //should be 0x00
   buf[1]=SD_SPI_ReadByte(); //should be 0x00
   buf[2]=SD_SPI_ReadByte(); //should be 0x01
   buf[3]=SD_SPI_ReadByte(); //should be 0xAA
   if(buf[2]==0X01&&buf[3]==0XAA)//判断卡是否支持2.7~3.6V的电压范围
   {
    retry=0XFFFE;
) B: F% `) X( w  |- D& }2 k: W7 Z, ^    //发卡初始化指令CMD55+CMD41
    do
    {
     SD_SendCmd(CMD55,0,0X01); //发送CMD55
$ d  E' R* K% @& M0 ]7 j5 s     r1=SD_SendCmd(CMD41,0x40000000,0X01);//发送CMD41
    }while(r1&&retry--);
, r3 o3 D0 {5 N& D7 j
7 F1 q4 h) w& ]5 t1 ~6 t    //初始化指令发送完成，接下来获取OCR信息
3 l6 T. @6 Y. \0 w- S& H    //-----------鉴别SD2.0卡版本开始-----------
    if(retry&&SD_SendCmd(CMD58,0,0X01)==0)//鉴别SD2.0卡版本开始
  S5 @' p1 o/ {$ o3 B    {
& H9 L$ z; i- z9 O     //读OCR指令发出后，紧接着是4字节的OCR信息
     buf[0]=SD_SPI_ReadByte();
! X$ k9 V9 f. y0 v4 m2 M; r     buf[1]=SD_SPI_ReadByte();
1 K" I4 u0 o0 _/ {  j     buf[2]=SD_SPI_ReadByte();
     buf[3]=SD_SPI_ReadByte();
     //检查接收到的OCR中的bit30位（CCS），确定其为SD2.0还是SDHC
) O  Q9 p. e! u. A     //如果CCS=1：为SDV2.0HC的2.0高容量卡   CCS=0：为SDV2.0的2.0版本的标准卡
     if(buf[0]&0x40)
' A6 o$ ~6 \2 i# N4 a      SD_Type=SD_TYPE_V2HC;    //检查CCS
7 J. ^2 W9 K& _" R     else
) f3 B. W: W* \( ]; [      SD_Type=SD_TYPE_V2;
' k) A) r  [' \% l- Q6 s/ b* Y     LCD_ShowNum(164,250,SD_Type,5,16);//显示SD卡容量
8 i, y) W; N* B- M    //-----------鉴别SD2.0卡版本结束-----------
2 ~- W. F- `+ K. {$ x' m. M4 g' a* q    }
+ _* I, z# Q, Z  E0 u   }
  }
' P5 k  a  K0 \( K  //如果卡片版本信息是v1.0版本的，即r1=0x05，则进行以下初始化
; D5 ~7 D8 }5 \# N& H- ~% \3 K, ?  else//SD V1.0/ MMC V3
  {
   //先发CMD55，应返回0x01；否则出错
   r1 = SD_SendCmd(CMD55,0,0X01);  //发送CMD55
5 R* E$ V. ?& U- u+ u3 V% L      if(r1 != 0x01)
6 D5 E  v- o% Q* O    return r1;
# B" U& u  z) o" L   //得到正确响应后，发ACMD41，应得到返回值0x00
   r1=SD_SendCmd(CMD41,0,0X01); //发送CMD41
+ T4 k% D- p  e% \& D( E% o4 j) w   if(r1<=1)
: b/ B& y* N- W4 g+ j) s   {
    SD_Type=SD_TYPE_V1;
; G; R7 s9 U6 u# g! Q' d& ]    retry=0XFFFE;
    do //等待退出IDLE模式
" A9 b6 a2 A) `    {
     SD_SendCmd(CMD55,0,0X01); //发送CMD55
     r1=SD_SendCmd(CMD41,0,0X01);//发送CMD41
    }while(r1&&retry--);
   }else//MMC卡不支持CMD55+CMD41识别
   {
    SD_Type=SD_TYPE_MMC;//MMC V3
    retry=0XFFFE;
    do //等待退出IDLE模式
. ^! z9 u% I7 k7 n- o/ p    {
" e& z/ q; N$ a2 }! s     r1=SD_SendCmd(CMD1,0,0X01);//发送CMD1,发送MMC卡初始化命令
" I" L' d6 H+ `7 R) N. N) m8 [    }while(r1&&retry--);
   }
& v$ D/ D  G6 ^8 P1 [   if(retry==0||SD_SendCmd(CMD16,512,0X01)!=0)
3 r7 C) G4 F# T( Q* n! F3 k6 H/ g    SD_Type=SD_TYPE_ERR;//错误的卡
  }
}
- `0 G/ s3 y  n. R9 F SD_DisSelect();//取消片选
! _& ^" S! e( h1 R* U1 i SD_SPI_SpeedHigh();//高速
+ w- d- Q0 B9 |4 E0 f4 w: m if(SD_Type)  return 0;
else if(r1)  return r1;
8 T7 ^: q; f5 E( L% O2 s/ } return 0xaa;//其他错误
8 Z5 s# c% K* M. G6 h}
& p9 n' v/ X# w1 H3.2写数据通过 CMD24实现

1、发送CMD24;

2、接收卡响应R1;

3、发送写数据起始令牌 0XFE;

4、发送数据;

5、发送2字节的伪CRC;

6、禁止片选之后，发多8个CLK;

/*******************************************************************************
# u* K& ~" M$ E3 _  g) _% \* Function Name  : SD_WriteDisk
2 e' H' d9 J0 M/ v/ H* Description    : 向SD卡写数据
8 C' J+ c; q' o3 b* r% K2 }* Input          : buf:数据缓存区
*                  sector:扇区
- N0 R- I- ]' @% X0 q. n*                  cnt:扇区数
* Output         : None
* Return         : u8
*                  0：ok
. ~, E& m" J, j4 U: c7 z2 F*                  其他,失败.
/ K$ p3 g  B# b3 t*******************************************************************************/
6 ~& L4 Q/ q' n2 n, R# @9 vu8 SD_WriteDisk(u8*buf,u32 sector,u8 cnt)
{
% t1 y0 A( j- f, F, I- R u8 r1;
if(SD_Type!=SD_TYPE_V2HC)sector *= 512;//转换为字节地址
if(cnt==1)
  n, z1 ?" G* [( ?2 [9 o+ c1 N( Z( A {
* Z: E' O! D9 t( Z  r1=SD_SendCmd(CMD24,sector,0X01);//读命令
  if(r1==0)//指令发送成功
- \6 j: \& y* o/ y  U* s/ o  {
   r1=SD_SendBlock(buf,0xFE);//写512个字节
  }
- ^  G% c+ {0 ?) C }else
' g$ K4 d) q4 B/ j {
  if(SD_Type!=SD_TYPE_MMC)
  {
   SD_SendCmd(CMD55,0,0X01);
   SD_SendCmd(CMD23,cnt,0X01);//发送指令
$ j; C! y0 U0 E, G0 }  }
   r1=SD_SendCmd(CMD25,sector,0X01);//连续读命令
3 C  m% O! G8 m6 W3 F3 _  if(r1==0)
! U- Y  r/ ~3 C, \2 J% k  {
   do
% ]/ ~2 X" |9 e+ ]9 g7 C6 \   {
$ H3 s+ q% u4 Z    r1=SD_SendBlock(buf,0xFC);//接收512个字节
1 N8 _( h; _8 B3 T; i9 t    buf+=512;
) A& Q& K, \& M1 F- ?   }while(--cnt && r1==0);
& Q! c3 O( |& ~  p/ G0 {( E, N- d% r   r1=SD_SendBlock(0,0xFD);//接收512个字节
  }
! ~( t4 C; Q2 f }
SD_DisSelect();//取消片选,释放SPI总线
& J2 O' d7 P$ U return r1;
3 S, U/ F  F& G# F6 `7 w+ A}
( Z- S, _6 x  j: d3.3读取数据通过 CMD17实现

1、发送CMD17;

2、接收卡响应R1;

3、接收数据起始令牌 0XFE;

4、接收数据;

5、接收2个字节的 CRC,如果不使用CRC,这两个字节在读取后可以丢掉。

6、禁止片选之后，发多8个CLK;/*******************************************************************************
" A8 A5 F$ G! @! z% K* Function Name  : SD_ReadDisk
* Description    : 读SD卡数据
* Input          : buf:数据缓存区
) L7 V8 ^; M+ J" V. a! w5 Z9 p" P5 n*               sector:扇区
*               cnt:扇区数
* Output         : None
$ W4 j% E" S7 I7 B0 C7 g7 B* Return         : u8
4 J/ a& W" v7 L) j. ^* H*                  0：ok
*                  其他,失败.
8 I0 U0 Y+ t' e' {. Z- G* P7 p*******************************************************************************/
# p- [" @( s  qu8 SD_ReadDisk(u8*buf,u32 sector,u8 cnt)
{
u8 r1;
if(SD_Type!=SD_TYPE_V2HC)sector <<= 9;//转换为字节地址
+ M& d; @7 s: O- l$ h1 K if(cnt==1)
{
  r1=SD_SendCmd(CMD17,sector,0X01);//读命令
  if(r1==0)//指令发送成功
  {
   r1=SD_RecvData(buf,512);//接收512个字节
( j/ V& \8 C+ F  }
$ L% E! K: [* X9 w5 x" x }else
7 o% V9 Q* ~% }! I5 ?: V% X {
' |% E: v3 X! g9 Z! h  r1=SD_SendCmd(CMD18,sector,0X01);//连续读命令
/ A) v7 j. H' L  do
- ]8 q, g0 S, F4 y- |& [  {
   r1=SD_RecvData(buf,512);//接收512个字节
   buf+=512;
  }while(--cnt && r1==0);
; ^- T- }+ I/ L$ H/ u' i  SD_SendCmd(CMD12,0,0X01); //发送停止命令
+ r$ i2 o7 v& e8 {' _9 G }
8 V: }& U6 B9 F3 f( M SD_DisSelect();//取消片选
4 ?9 g7 r1 P! a+ e/ w4 d# ^ return r1;
: G) O# ?+ Z1 |3 p}
8 F& t+ f! a( g( ^

很详细，谢谢分享
