STM32 点灯丨V1.0.1

今天先在这里给大家说声对不起，昨天的程序写错了。按照咱们的假设，我们应该是让IO输出低电平，咱们昨晚的程序是让IO口输出拉高，刚好反了。

也好，咱们今天把昨天的BUG给修一下。咱们的程序应该这么写：

1. GPIO_ResetBits(GPIOA,GPIO_Pin_1);      //输出低电平，亮

复制代码

& Y8 A0 B: N) V% n  e

好了，BUG修好了。咱们进入今天的正题，今天的需求是，如何让LED灯闪烁？

首先，咱们分析一下这个小需求。闪烁，那就是亮一定的时间，灭一定的时间。

说到时间，那就需要用到延时，STM32的延时，咱们一般用定时器来处理。今天先不细说了，主要写程序的实现。

到这里，咱们的程序也基本成型了，白话版程序如下所示：

点亮LED；

延时一定时间；

熄灭LED；

延时一定时间；（这个延时是必要的，不然看不到闪烁的效果）

好了，今天就先用别人的硬件来实现一下咱们的程序。我这里手上正好有一块正点原子的V3战舰开发板，今天就用它来试试。

先来看一下硬件，在开发板上有这么一个LED灯，它挂载在PB5上。硬件如下所示：

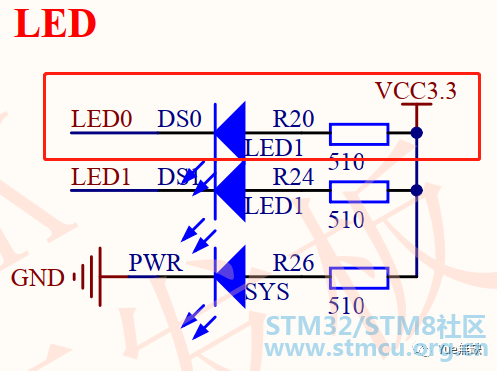

图1   LED接线方式

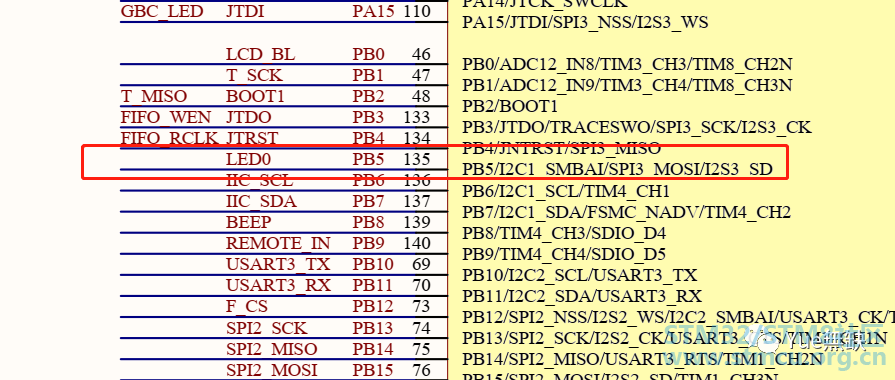

图2 LED挂载的IO口

程序的话，IO初始化的部分如下所示：

1. void LED_Init(void)
   9 h! q: {  e& l+ D4 V4 y
2. {
   ' d7 w: a9 B! u* [+ n4 |" I% H
3.     GPIO_InitTypeDef  GPIO_InitStructure;
   ) t& w' a4 k6 O- a- o' J
4.
   & I6 n: u0 Y. N: r- e5 ^6 a# B
5.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);   //使能PB,PE端口时钟

6.

7.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;         //LED0-->PB.5 端口配置

8.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;      //推挽输出
   # L* L& i" V  S
9.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     //IO口速度为50MHz
   3 O0 l) i' B* d+ g! o$ i
10.     GPIO_Init(GPIOB, &GPIO_InitStructure);           //根据设定参数初始化GPIOB.5
    9 D# x! ~. g9 A* A( k( ~4 h
11.     GPIO_SetBits(GPIOB,GPIO_Pin_5);             //PB.5 输出高
    ( u  a3 ~4 ^" j$ H
12. }

复制代码

7 b  v0 d# ?1 h& L& f

延时函数的话，咱们也先用正点原子写好的。俗话说，站在巨人的肩膀上，能够看的更远



那么，程序主体，就出来了，如下所示：

1. delay_init();      //初始化延时函数

2.   LED_Init();        //初始化LED端口

3.   while(1)
   # h# m; e' R2 h" y1 Y9 X! b- y7 O) [
4.   {

5.       GPIO_ResetBits(GPIOB,GPIO_Pin_5);    //LED0对应引脚GPIOB.5输出低电平，亮

6.       delay_ms(300);                       //延时300ms
   5 j) y3 K3 n. ]# Z" C) M
7.       GPIO_SetBits(GPIOB,GPIO_Pin_5);      //LED0对应引脚GPIOB.5输出高电平，灭
   2 G0 m& O" y* w5 R
8.       delay_ms(300);                       //延时300ms
   * O6 Z* v; p# C* t- g+ B8 d
9.   }

复制代码

这个就是，咱们今天的程序了。

接下来的，就是明天的需求了。在实际的项目中，咱们一般是用LED来提示故障，一般用闪多少下来提示故障编号。这个又该怎么实现呢？咱们明天揭晓。

文章出处：Yue無缺
