STM32 点灯丨V2.0.0

[复制链接]
STMCU小助手 发布时间:2021-1-14 16:15
STM32 点灯丨V2.0.0
接着昨天完成的功能,今天来让咱们的程序进化,怎么用LED灯来提示故障码?
闪烁,咱们已经做了,比较简单。那么提示故障码又该如何做呢?
这个也不算难,就是在闪烁的基础上,加上了次数。
我这里,把LED的功能写成了一个函数,方便以后使用。
写程序,我一般都是直接在原来的工程上修改的。这次我是在正点原子的定时器例程上修改的,因为上面有些东西可以直接用。
我们还是用昨天的硬件,就是挂载在PB5的LED,初始化还是和昨天一样,还加了定时器的初始化。
  1. void TIM3_Int_Init(u16 arr,u16 psc)8 ^# d( e& Q6 K/ V
  2. {
    9 F4 [  f1 b7 G1 `
  3.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
    0 G+ P. w0 L3 C
  4.   NVIC_InitTypeDef NVIC_InitStructure;
    / p, P% w) W8 y/ ^* x

  5.   h4 g2 L! s6 T8 ^) H( ^+ \
  6.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能8 \5 j' Y3 J2 j  _9 K1 Q- D. v$ w7 E
  7.   # H0 A- w8 u/ }8 b
  8.   //定时器TIM3初始化
    & `/ u) ~5 |) S" L9 _6 Q
  9.   TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值  7 B7 `5 h1 g) R! q  Z* F% T
  10.   TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
    ; |' {1 O, e& h% n0 i1 F
  11.   TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
    3 a+ m& v: y4 ^# O# \1 `) W
  12.   TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式1 n$ B# U+ ~( r! m4 j# E
  13.   TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位
    ( B* F1 J6 Q3 H. t
  14. ( L6 ^* R0 Y4 M+ C
  15.   TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE ); //使能指定的TIM3中断,允许更新中断
      X, s' j% f: `

  16. 3 R" @# t+ N% s# S8 F
  17.   //中断优先级NVIC设置
    , t9 w$ }1 r  A# f1 q4 X0 T
  18.   NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM3中断
    7 ]9 G4 d% U/ ]  L4 ]" k
  19.   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级+ O3 `% {$ Z! i$ w+ D$ t! K
  20.   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级3 w7 ^1 G9 n$ \* z
  21.   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
    / Q7 \2 ~, g+ s$ q' `# f; @
  22.   NVIC_Init(&NVIC_InitStructure);  //初始化NVIC寄存器3 b" _) {6 m. U9 J5 s" ]' F2 g# M

  23. 7 @& D  o- @& c% p' A, N
  24. 0 y0 g7 k: i5 d  h: n/ C
  25.   TIM_Cmd(TIM3, ENABLE);  //使能TIMx           ! J  j4 G7 I3 G1 C0 g; c1 a
  26. }
    4 Q9 ~6 Q# o" k, B6 u& d
  27. % j4 T4 c& a3 n6 b7 s2 r
  28. void TIM3_IRQHandler(void)   //TIM3中断" C% }& n* i6 l9 C7 b
  29. {
    ( J; z8 r- g! J
  30.   if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)  //检查TIM3更新中断发生与否/ M& b; s  n+ Q+ X% [
  31.     {
    , f% w0 F) N1 s
  32.         SysTimerFlag = 1;
    6 J3 [, i: N! ^1 Q% [
  33.         TIM_ClearITPendingBit(TIM3, TIM_IT_Update);  //清除TIMx更新中断标志 / `/ r5 c) [& _% I, u# Y; F4 J
  34.     }" k- G2 E2 Y! }
  35. }
复制代码
6 l& z9 S9 o+ u$ D" D) J
我还做了一个函数来获取这个时间标志,这个标志的功能,是让我的程序跑在10ms的循环里
  1. u8 GetTimerFlag(void)
    0 B* i/ m/ B- b" v
  2. {
    1 _$ C* a+ y) L% U- \! x2 X
  3.   if(SysTimerFlag)$ o% i& [1 S. u" m7 P0 O/ B7 O4 K
  4.   {  e* t8 o- Z6 q  g( p. r0 Z
  5.     SysTimerFlag = 0;& l; L8 K+ l* k, n
  6.     return 1;: d( {$ p' c; L3 m: S; ]
  7.   }( Z" z0 U; P3 p
  8.   return 0;
    4 B' {( Y* h6 d+ r/ }1 A/ t  w4 J: l
  9. }
复制代码

9 w6 }. n: E5 W+ P
每获取一次,就将标志清零。
最后,就是今天的主角了,为了方便,我用了宏定义将LED的引脚定义出来
  1. #define LED PBout(5)    // PB5
复制代码

% O- X$ o+ T5 h! }- C2 D
这样就比原来省事多了。
然后就是LED的功能了,我这里用结构体将LED的一些参数进行了封装,方便管理,结构体是真的好用,大家可以多用用。
  1. typedef struct" N1 y* V. L2 |
  2. {
    * m% z3 x* C7 C0 R
  3.     u16 Err_num;  //故障代码
    0 g/ z0 q) C( w& S/ m; k) B8 c
  4.     u8  Type;     //LED的类型,0:常亮,1:闪烁,2:故障提示# F* T& L9 l! }0 A
  5.     u8  Enable;   //使能led, }! n8 j* I' Q" b2 Q% t8 q
  6. }LED_t;
    2 ^- I/ A/ A9 a; S' o) w

  7. ( N3 o& S/ g. Y( J2 \
  8. LED_t  s_LED;
复制代码
+ I4 N" ~4 v/ Z. v' X
因为要让LED闪烁,这就要关心一下它闪烁的频率,我这里为了以后维护方便,也用宏将它定义出来
  1. #define  FLASH_FREQ     30        //闪烁频率,单位10ms
复制代码
! e- y0 A3 u% f1 L5 P) d/ O
最后,主要功能的实现,我也做成了函数,只要将这个函数放到一个每10ms执行一次的循环里就可以了
  1. //10ms
    3 X- B7 o- ?4 B" {4 j2 t" q( v9 f
  2. void LED_Lib(void)
    - t% D$ r8 }, U3 ~: D' i
  3. {
    6 g# f3 K3 n( q$ X/ z
  4.     static u32 s_Cnt;4 [- y: J: R0 o/ f3 A  R1 P
  5.     static bool  Flash;( ?/ g/ S: h* B9 a
  6.     static u32 ErrCnt;
    * F1 T% G# P8 D+ S
  7.     1 h' y7 \0 v8 i/ `! S1 A, I( Q- C+ D6 w4 ]
  8.     s_Cnt = (s_Cnt +1)%(FLASH_FREQ * 1000);
    . H8 u+ ]3 I' ^( C; J7 z- ]8 |! T
  9.     switch(s_LED.Type)
    ; g% x$ p, D. P+ C, q
  10.     {
    # q9 Q' Z1 f; L7 u7 P% j( @! w
  11.         case 0 :
    % J/ q: x! I6 L2 i0 m. z
  12.             LED = !s_LED.Enable;  //赋值给IO口( F6 n, h& z% j2 z  f7 p, X: o
  13.             break;
    ; z  \) {6 ^7 W: [; p9 Z
  14.         case 1:9 o7 G+ Z0 {4 M5 b
  15.             if(s_Cnt % FLASH_FREQ == 0)  //500ms,闪烁一次. a' J, b3 j$ G" Y' O% S+ z% ~3 g' E/ I
  16.             {, C" b- O1 ^; g% w9 @
  17.                 Flash = !Flash;  //0灭,1:亮. F' g0 K- y% x5 a1 b! M2 O
  18.                 # C6 D9 _2 @) R( F* J
  19.                 LED = !(s_LED.Enable & Flash) ;  //赋值给IO口: i; m1 D# I4 i8 b, G! T5 `0 s4 j. N8 @
  20.             }
    6 T1 y* X. E% t2 m$ e/ `
  21.             break;: E# F" z- {7 C4 o
  22.         case 2:: }  v5 D/ M5 W' p
  23.             if(s_Cnt % FLASH_FREQ == 0)  //间隔500ms: k& A5 n* J, c5 |; |
  24.             {
    . m  d- I* J1 c5 ^1 T( s' ~1 Y
  25.                 Flash = !Flash;  //翻转6 A0 @2 D( y2 _
  26.                 if(Flash == 1)
    0 Q0 ]3 P9 k' o! ]  a* ~$ w
  27.                     ErrCnt++;5 P1 p0 W" M6 @: o4 F: l$ t
  28.                 if(ErrCnt > s_LED.Err_num)
    8 z' y6 k: l5 d; O3 u$ z: T
  29.                 {
    6 |" t5 `! `  b1 M/ `
  30.                     ErrCnt++;% {) o% H' m* R% l: L8 M6 ~
  31.                     Flash = 0;
    * a6 g2 m1 e  O6 H% Y6 O/ j# ?
  32.                     if(ErrCnt > s_LED.Err_num + 2)//灭两个周期
    : W) E/ |! Y4 O! H+ x4 x
  33.                         ErrCnt = 0;# _1 R' r! c# b/ p
  34.                 }9 F! r0 d- i- `9 v1 R  c
  35.                 LED = !(s_LED.Enable & Flash) ;  //赋值给IO口            2 {* P3 m+ f1 u+ r# n
  36.             }1 \: A. Z1 |1 w5 ~5 G! [
  37.             break;8 J% @3 ]- b6 c$ z
  38.         default:
    8 ^5 C7 A. V& @- E- q8 i
  39.             break;
    ( ~1 o! F! e" K# A! J
  40.     }    6 a  s8 R9 x: r( f# a
  41. }
复制代码
( I* h2 L7 k: m4 Q' m4 n
我这里用到了布尔定义,大家要用这个关键词时,要在文件里包含它的头文件进来
  1. #include "stdbool.h"
复制代码
+ o$ u; d1 q5 u/ s5 X6 x  W
然后就是主函数了,由于我这里只有这个功能,主函数比较简单
  1. int main(void)' N9 E6 I4 y" H: [3 O3 p
  2. {
    0 I# z: T* k6 ~& X$ q4 a1 z3 ?2 ~, R
  3.   delay_init();                                //延时函数初始化
    5 m! M- B, B+ C6 W  j. [" X( _
  4.   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级,2位响应优先级3 a; C/ Z) \' O1 h
  5.    LED_Init();                                  //LED端口初始化
    ( Y/ L5 j9 U6 I0 C
  6.   TIM3_Int_Init(99,7199);                         //10Khz的计数频率,计数到100为10ms  9 W! e7 e, E' Z9 q0 c$ z
  7.      while(1)" N+ r. r# p' q1 |9 ?' K0 z
  8.   {
      C# C7 s( Q5 [; N# k7 E3 e* t- f5 d
  9.         if(GetTimerFlag())# c0 V2 K3 z8 B# |
  10.         {( c6 P( C- W" c" h' j
  11.             LED_Lib();/ t, K" j1 u; D! z4 I
  12.         }" U4 L- M# ?4 j2 D
  13.   }     i) d  s* C& Q( u
  14. }
复制代码
6 x  z) t! R1 G1 n8 c6 }$ P; ^

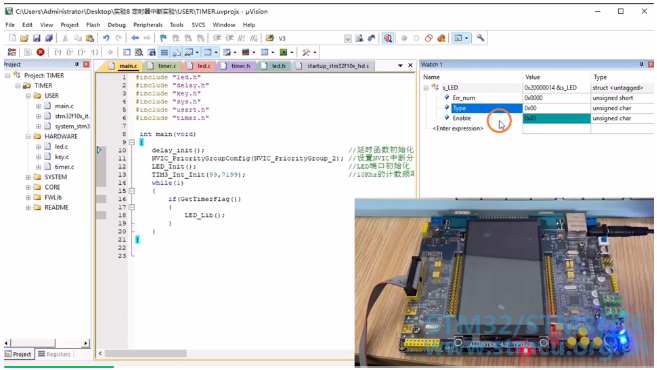

到这里,程序就写完了,我们可以验证了。大家要主要,刷了程序,直接上电是不亮的,因为当前,s_LED的参数全都是0,所以不亮。我们需要进入Debug,然后手动给s_LED的参数赋值。
实际应用的时候,只要在需要将这个结构体放到头文件里,然后包含到需要的文件里,在需要的时候给这几个参数赋值就好,程序只要走到这段函数里,都会是用最新的参数来执行。
下面是测试,拍得不好,请见谅。
文章出处: Yue無缺
