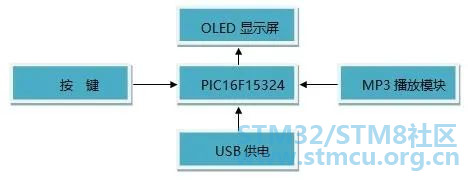

PIC16F15324开发板是一款小巧的开发板，它板载了LED和KEY 等基本测试单元，可以完成简单的学习和测试目标。为了充分体验和展示PIC16F15324的性能，在原开发板的基础上通过配置I2C接口的OLED屏来显示信息，使用UART来控制MP3音乐模块来播放音频文件，使用KEY选取播放内容，从而构成了一个可以显示中文歌单的MP3播放装置，其整体构成见图1所示。

* H* D9 k4 E; ^3 i, c" K 图1 播放器整体构成
- U6 ~* t& ?) b3 T$ Z
3 @2 R" X( e% [/ F" m8 p" q/ X. i在设计过程中，主要经过3个阶段：
1） 引脚配置阶段
2）  功能程序设计阶段
3） 功能测试阶段
$ R# ^5 S; C! |, W- W1.      引脚配置

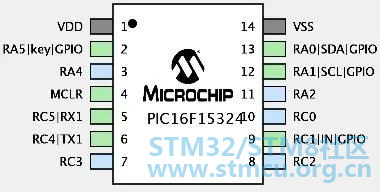

5 X; d6 W8 g2 n9 j1 H5 ^  NPIC16F15324对于开发工具的限定，这里是使用MPLABX IDE v5.45为开发工具，并添加MCC进行引脚功能的配置，其引脚配置情况如图2所示。其中，PA0连接OLED屏的数据引脚，PA1连接OLED屏的时钟引脚；PC4连接MP3播放模块的串口接收引脚；PA5连接按键引脚；PC1作为备用引脚，以便调节音量。

  w- }. R' j0 V4 X+ n图2 引脚功能配置

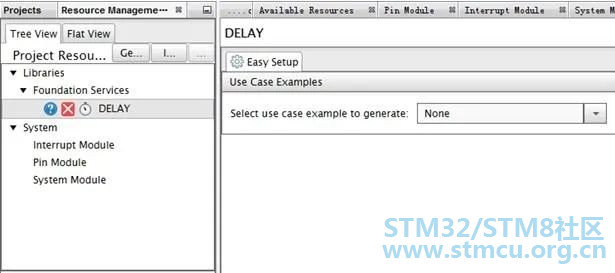

2 w5 o# G+ u' D& X此外，因程序设计的需要，还选取了延时功能，见图3所示。
6 T& k$ W1 }" f1 J' q; Q0 J1 V8 H; S" N) P
% _) q4 Z0 E3 A图3选取延时功能
! X% M3 q. w: g! ~2 {在完成了引脚的配置后，点击“Generate”即可生成程序框架及程序。
: W# F- a: k' t  t/ g  [4 l2 j; L2.      功能程序设计
1）  显示程序设计
#define OLED_SCLK_Set()   SCL_SetHigh()
#define OLED_SDIN_Set()   SDA_SetHigh()
: x% X0 J7 W) Q' w3 T+ `3 n1 I相应的OLED屏初始化函数为：
" L, ]5 @5 C; |7 |7 r- C

• void OLED_Init(void)

• {
  1 C( o+ S- O# D, l( [  ]) q8 X9 r5 R% S
• Write_IIC_Command(0xAE); //display off

• Write_IIC_Command(0x20); //Set Memory Addressing Mode
  , o& W  R* d1 k
• Write_IIC_Command(0x10);

• Write_IIC_Command(0xb0);//Set Page Start Address for Page Addressing Mode,0-7

• Write_IIC_Command(0xc8);//Set COM Output Scan Direction
  ) n% x# W( {7 l0 ?5 K
• Write_IIC_Command(0x00);//---set low column address
  1 {  m2 }: Q4 S: j8 m
• Write_IIC_Command(0x10);//---set high column address
  5 ]( @" [* K' A0 C# x
• Write_IIC_Command(0x40);//--set start line address

• Write_IIC_Command(0x81);//--set contrast control register
  # D, x! O0 x6 A+ y
• Write_IIC_Command(0xdf);
  7 a/ i( H% K: ^7 {" Q4 H
• Write_IIC_Command(0xa1);//--set segment re-map 0 to 127
  $ Q8 R) A- k% g5 }+ P: V
• Write_IIC_Command(0xa6);//--set normal display

• Write_IIC_Command(0xa8);//--set multiplex ratio(1 to 64)
  : ^9 L0 r) M+ Q  k0 G
• Write_IIC_Command(0x3F);//
    m: ~2 b7 g9 ]4 U! R& a! E
• Write_IIC_Command(0xa4);//
  5 b" W6 X9 \- z
• Write_IIC_Command(0xd3);//-set display offset

• Write_IIC_Command(0x00);//-not offset
  ( N3 t' F" E. C  D" M: E% C
• Write_IIC_Command(0xd5);//--set display clock divide ratio/oscillator frequency

• Write_IIC_Command(0xf0);//--set divide ratio
  $ O2 j) r- \' X9 z
• Write_IIC_Command(0xd9);//--set pre-charge period

• Write_IIC_Command(0x22); //

• Write_IIC_Command(0xda);//--set com pins hardware configuration
  0 N) `: m* i( D4 m
• Write_IIC_Command(0x12);

• Write_IIC_Command(0xdb);//--set vcomh
  ! i' P+ u9 V3 X1 D0 \' _$ D
• Write_IIC_Command(0x20);//0x20,0.77xVcc
  $ ~3 F! j; e& `' Z" ~
• Write_IIC_Command(0x8d);//--set DC-DC enable
  / D6 ]- `! `, K, P8 A' ?2 O: ?
• Write_IIC_Command(0x14);//

• Write_IIC_Command(0xaf);//--turn on oled panel
  # Q" o  \, Z+ R: F+ U
• OLED_Clear();
  1 b* k; S0 a; \5 s+ a3 N0 z" |
• }

  1 l2 k* T) H1 X: I- C( z

- B! a# r) V$ A8 c' L
2）  提取字模及歌曲选择
为了实现图4所示的歌曲选择界面，将所用到的汉字字模用字模提取工具提取出来，并构建了小字库。
: R$ b# j8 r  p6 O: Q' q; X- [; s- J# D/ m

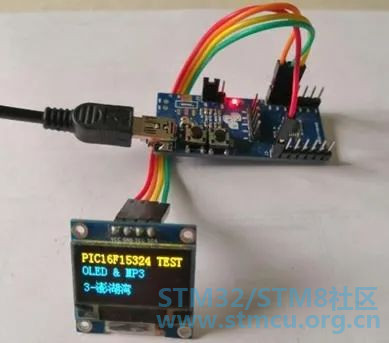

3 j3 A) H& e% J6 a图4 歌曲选择界面
4 s9 R1 H( k1 J

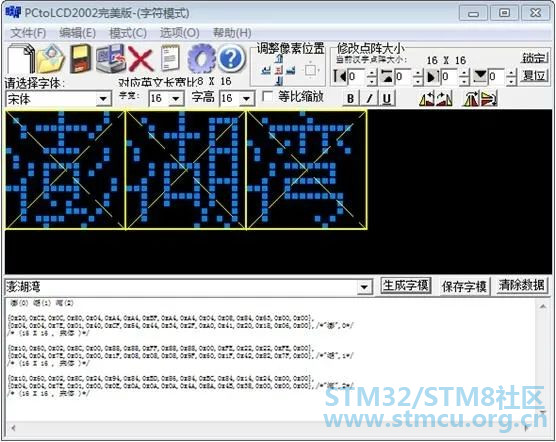

* P1 U) h" m) F* A( r0 p  M图5 提取字模
) B9 C) A  X# m: x7 y汉字的显示函数为：
# c3 F) a* m9 ]

• void OLED_ShowCHinese(unsigned char x,unsigned char y,unsigned char no)
  : V; h$ M% y/ s) _$ l# j! o
• {

• unsigned char t,adder=0;

• OLED_Set_Pos(x,y);

• for(t=0;t<16;t++)

• {
  7 p5 t, [  B/ X$ X9 `
• OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);
  # n5 r) I( d- x1 D# o2 \" Y% B
• adder+=1;
  5 h; t- s- l  b! }: ^# [# X9 k8 s4 G
• }

• OLED_Set_Pos(x,y+1);

• for(t=0;t<16;t++)

• {
  ) A: A/ B3 E, _+ @9 T
• OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);

• adder+=1;

• }
  3 Z) w1 H3 l8 G- P7 q
• }

  $ D; |8 U: F1 q) ^0 L1 l

借助开发板上的按键，可实现播放歌曲的选择，其原理图如图6所示。

# ?  o2 @' E8 O$ z图6按键原理图
/ w- L6 `7 M3 I1 y在按键的控制下，实现歌曲选择的程序如下：

• void OLED_ShowCHinese(unsigned char x,unsigned char y,unsigned char no)
  & o8 U  O* F; w7 t( v0 s8 d
• {
  ; a! ~& V2 V" V8 O" `7 d
• unsigned char t,adder=0;

• OLED_Set_Pos(x,y);
  ) \3 W" T5 h. f" F! o
• for(t=0;t<16;t++)
  ( E7 r# H' Z7 F. E8 r
• {
  0 \. E2 S! u, E
• OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);

• adder+=1;
  $ E3 J% I8 U! }5 h& v
• }
  0 w, I3 d& s: [
• OLED_Set_Pos(x,y+1);
  $ k, i+ p1 {* Z" N! P% T  l5 E
• for(t=0;t<16;t++)

• {
  ; h& w/ ?: G. T& R/ Y
• OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);
  / E/ R% [# F% G- @& F8 f# L
• adder+=1;

• }
  5 ?- B# U) p  f. H; e9 E2 O9 A
• }



  # S: w$ K# X. B! h5 \: X; s

  : d% k) c: w8 D

0 p% G( s7 n' y: h. z0 V3）串行通信及应用

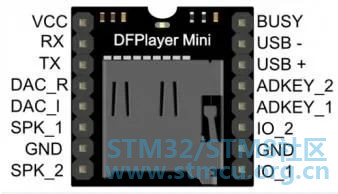

% K$ R$ M1 T* ]( b6 ?由于MP3播放模块是支持串口控制的，故这里用串口的发送功能来发送控制指令，其引脚排列如图7所示。

; K$ {. m7 V. Q3 w3 Z: h: _图7  MP3播放模块引脚排列
为便于指令的方式，特将指令存放到数组中，其内容如下：
( g+ n" @0 ^" P0 D# |/ ^' Aunsigned charcmd3[10] = {0X7E, 0xFF, 0x06, 0X03, 0x00, 0x00, 0x01, 0xFE, 0xF7, 0XEF};//*play index
1 L. T$ x% T" R$ J6 Sunsigned charcmd6[10] = {0X7E, 0xFF, 0x06, 0X06, 0x00, 0x00, 0x10, 0xFE, 0xE5, 0XEF};//*set  Volume
此外，播放指定乐曲的指令为：
& i" I2 s' r, U; ]* r! Z1 lplayn(num);for(i=0;i<10;i++){        EUSART1_Write(cmd3);}调整音量的指令为：setVolume(18);for(i=0;i<10;i++){      EUSART1_Write(cmd6);}
+ |4 n% K4 L: ]8 v3.      功能测试

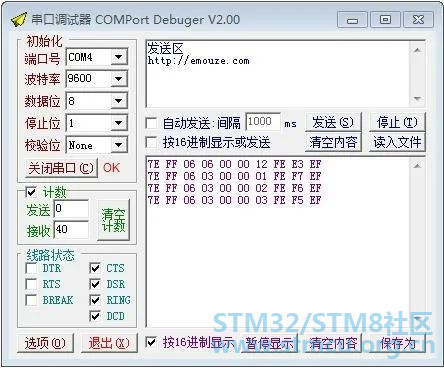

以MP3指令发送为例，其功能验证界面如图8所示。
$ Q, s9 v: `& R
" q  c. d) J* A* ~图8 指令发送验证
+ v+ g0 k. S; v/ X3 h7 p# v6 G

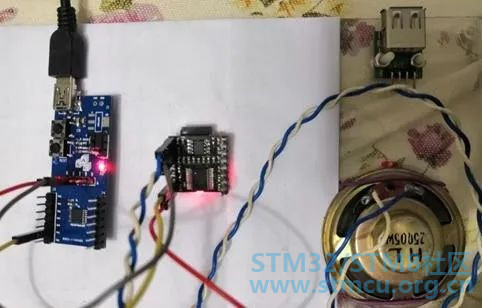

图9 开发板驱动测试

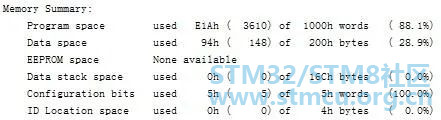

" h7 F+ b( ]6 c3 x0 P在完成各环节的测试后，程序的编译结果如图10所示，看见该设计对存储资源的占用还非常高。

图10  编译结果
此外，我们还进行一项T卡测试，如果仔细观察就会发现，在MP3播放模块上所用的T卡而不是TF卡。经实际测试，效果一样良好。
% J) g5 P9 p9 ?+ ~: L

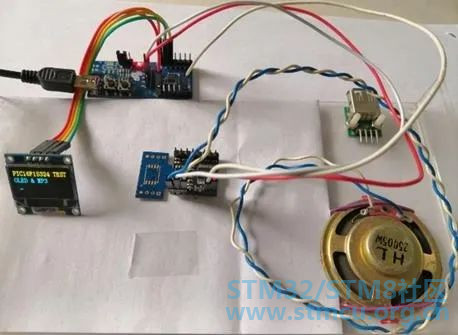

图11 初始界面
$ b/ Q3 n2 O" U$ d( j6 P

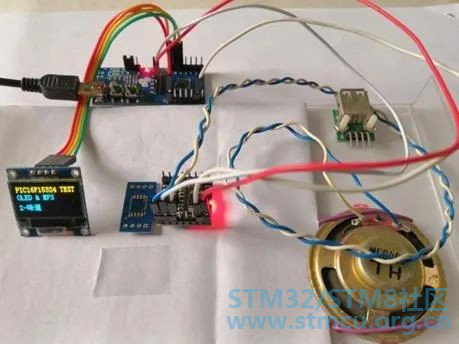

7 V$ ]: d8 A2 R! S图12 播放界面
4 v$ ^6 V- {6 U& b- S! b8 T由此可见PIC16F15324开发板虽然体型小，功能有限，但小芯片依然有大能量，在外设的配合下也能显示中文菜单，也能播放语音等。

$ x% _  w& _, m' P, O0 Z/ D

演示视频：
https://mp.weixin.qq.com/s/5tl7GiDtJFMpc-QQ_arQpQ
