在PCB做版图时，经常会需要用到拼版技巧。一般来说，可以用不同PCB板子拼，也可以是相同板子，特别适合尺寸小、数量多的时候，以方便后期贴片加工，提高生产效率。给大家简单讲解一下PCB拼版的九个步骤。

1. 在PCB文件中先确定板子的长宽尺寸，如下图示，板框长100 X 宽75mm。

2 m; W5 s5 a4 |6 W

2. 调出颜色显示对话框，关掉所有不相关的显示，只留下板框。

5 o6 @' ~4 E& G0 G$ k- B6 u! B

3. 按鼠标右键，选择板框，然后对板框区域全选，按键盘上的CTRL+C进行复制，按CTRL+V进行粘贴。在粘贴板框时，会出现下图中的提示，不用管它。

9 B% {! v% D  ?4 _( C  |: c7 Q提示：由于pads软件不能存在两个板框，所以粘贴板框后自动变成2D线。

4. 把要粘贴的板框先随便放在旁边，由于不能存在两个板框，所以粘贴后自动变成2D线，在需要放下地方单击鼠标左键，此时可以发现线不见了，这是因为之前把2D线关掉了，在颜色显示框中把2D线勾上就可以了。
$ o0 s1 F3 {) O# J% w5 a
5. 再选中刚刚粘贴后的板框，执行复制命令。然后进入PCB封装编辑器，粘贴刚才复制的板框。右键“分布和重复”。

6. 弹出的对话框中，方向选择“右”，数量输入”2“，距离填写之前测量的板框长度“100mm”确认。

2 K& S( l4 n6 V! {7 @

7. 确认后的效果如下图，再框选图中三个图形，右键分布和重复，方向选择“上”，数量输入“2”，距离填写之前测量的板框宽度“75mm”确认。

5 q6 R4 M6 v+ D4 N* j' h1 W8 D

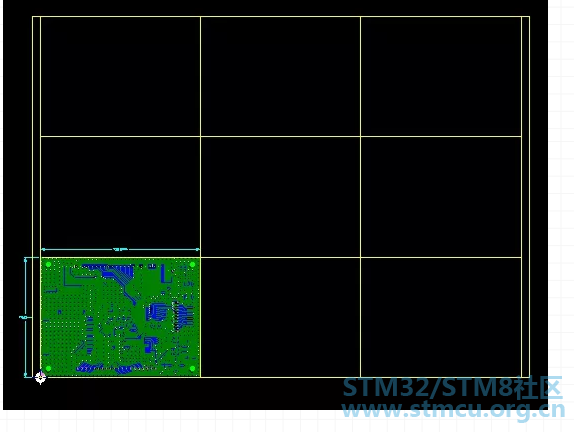

8. 分布后的效果如下图，还需要增加5mm的工艺边，把原点定位在板框左下角，把显示格点和设计格点更改为5mm，用2d line进行绘制，画在5mm格点上就可以了，右边同样方法添加上5mm的工艺边。

/ n% S  {% m& N" r, s7 h, r# f2 w- f

" c; }: P9 [: W8 r5 a5 ?+ K* Q

9. 拼完之后，全选复制，回到PCB界面，对着板框粘贴就可以了。

需要注意的是：所有的板框示意图要放在ALL layers (所有层)中，然后出gerber就可以了。到此在PADS layout拼板框方法已完成 ，希望能对大家有所帮助。
