做坏PCB板的具体情况

[复制链接]
gaosmile 发布时间:2021-2-1 12:19
不知道同学们做坏过PCB板没有?就是做出来的板子,是不能用的。我是有过的,印象中有两次。为什么同样的错误会多次出现呢?下面就来说下具体情况。
PCB板做坏的过程
8 b( P4 m3 ?" k

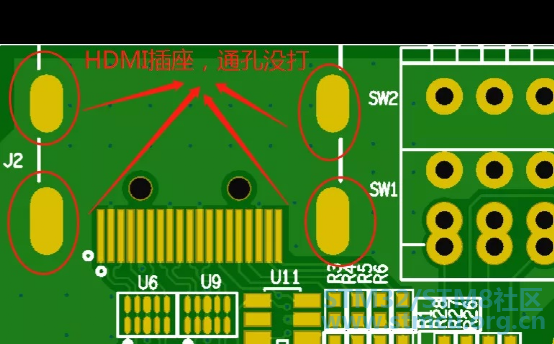

这两次大概是这样的,将生产文件发给板厂。回板之后,一看PCB,本来是插件HDMI座子,通孔居然没有钻,直接废掉了。' S; `, T- X$ y
* F8 j0 i9 c" {
出了问题,延误工期自然是一方面,还得找出这个锅谁来背吧?要么是设计有问题,生产文件导错了要么就是板厂做错了
& q2 C+ f/ ]( [3 D+ O

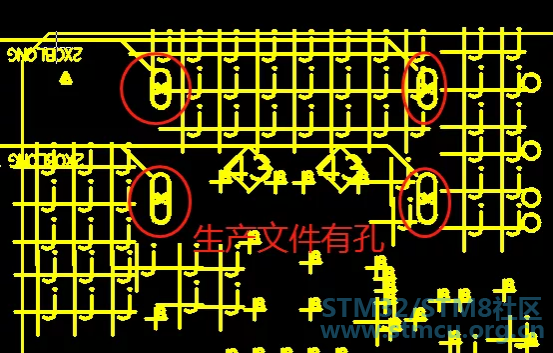

1、先检查设计:查看PCB封装,座子确实是设计的通孔没有问题,再将生产文件导入到CAM350里面来检测一下,可以看到,是有孔的。$ t1 g5 {5 F; T3 {
  U- C  Y8 g% @6 `1 B- s
2、打电话给板厂,询问他们为什么做出来的板子没有孔,得到的答复是他们自己做错了,然后免费重做。9 U4 z: B! ?7 {8 I1 M0 ?
至此,锅成功甩给了板厂。
1 x( i' j+ H1 H
然而,这种未打孔的事情后续又发生一次,以致于后续发板得提醒板厂检查座子的通孔。在很长一段时间内,我对这个问题都是迷糊的,为什么板厂会做错呢?而且大部分情况是没问题的,小部分情况做错了,他们应该是专业的,这种事情应该不会发生才对。' V  M8 u- n0 _0 r) j$ X9 W
后来,我无意中发现了问题的所在。
生产文件的问题
. x7 a; G6 ^" I4 b0 W6 r/ Y
我用的是Allegro软件设计的PCB,在PCB板子里面有非圆形孔的时候,导出的Gerber的时候,钻孔文件不仅要导出.drl文件,还要导出.rou文件,有槽型孔,或者是其它不规则孔,都是需要导出rou文件的。* ^  X- P# ^: M# `# A
之所以出现PCB板未钻孔的问题,就是因为我的生产文件里面没有.rou文件。但是在Cam350里面是可以看到钻孔符的,让我误以为是可以的。' O3 Y1 m* A4 C1 h
不过为什么板厂说是他们的问题,而没有说文件有问题,可能是他们比较有责任心,勇于承担责任。
6 T/ ^$ c1 B* q2 Z
我在很长的一段时间之内,一直是用的CAM350来检查Gerber文件,检查的方法就是眼睛扫一下各个层有没有错误,能检查的主要是有没有漏文件,铜皮有没有update,丝印板号有没有忘记等等,非常有限。. u: G* r" Z3 B' E( k  ^
我估计很多人也是用CAM350的吧,这里给大家推荐一个小工具-DFM。
+ ?1 z6 p  ]! L+ j* U5 X4 Q% A7 U" ?
Gerber查看工具-DFM
2 q4 v2 C" b' ^; V2 S# m
把这个工具称为Gerber查看工具,其实是小看了它,它能做的远比这个多。之所以给大家推荐这个,因为我觉得它有几个非常好的功能。1 |  W) h6 g  f

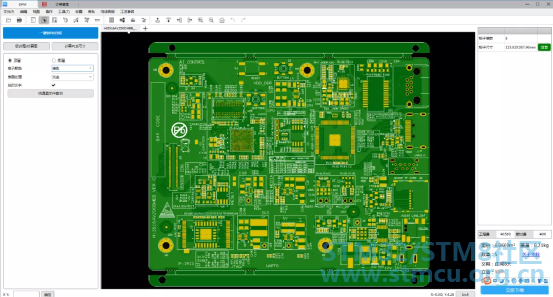

1、它可以模拟出实物的效果,下面展示下
: `/ p6 f% t8 r1 w+ j$ k* J/ Z
微信图片_20210201121836.png . Y/ [$ T4 Q4 `
这个是不是和实物非常的接近?像一些没钻孔的问题,看这个一眼就能瞧出来了吧。如果么有rou文件,那么孔那里看到的就是堵住的。3 J4 K/ y/ }5 z- w: U7 @

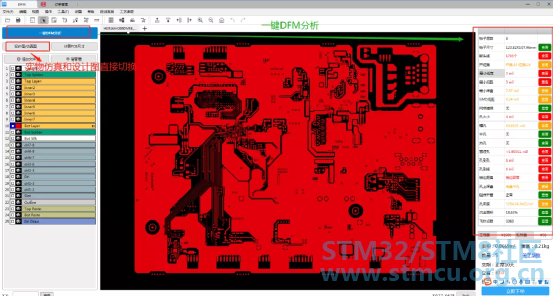

2、它可以分析PCB板的缺陷:包括开短路,最小线宽,线距等等,还能准确定位到具体位置。1 ~6 ?; P, N. s3 x4 I4 E
  A% X; G$ m& O& Q
右侧是它分析的一个总的结果,可以点击查看详细内容,帮助我们判断是否真有问题。
+ E+ D3 ?8 x+ u: x/ ?6 ^
3、它可以直接导入PCB源文件,也可以导入Gerber文件进行分析,也就是说不用每次都导入Gerber文件进行分析。可以支持导入PCB源文件,包括Allegro,Pads,AD等常用软件。, J* ?) l2 j6 v  k) G6 j- Y
4、可以一键导出Gerber文件,坐标文件,也可以导出丝印图pdf文件等等。
. H2 }* R; l% u. K2 g
赞 收藏 评论1 发布时间:2021-2-1 12:19

举报

1个回答
七哥 回答时间:2021-2-1 13:20:41
体验下DFM。
+ k1 @# g4 m, D1 h1 h2 ~多年前,我用allegrob出图时,椭圆孔(槽形孔)是自己手动编辑打孔带文件加上的。
