STM32网络之中断

之前的推文已经将STM32网络的三大件讲完了

6 J7 |/ q7 c5 m

/ {6 ~1 p. F1 |7 y& g- x& `

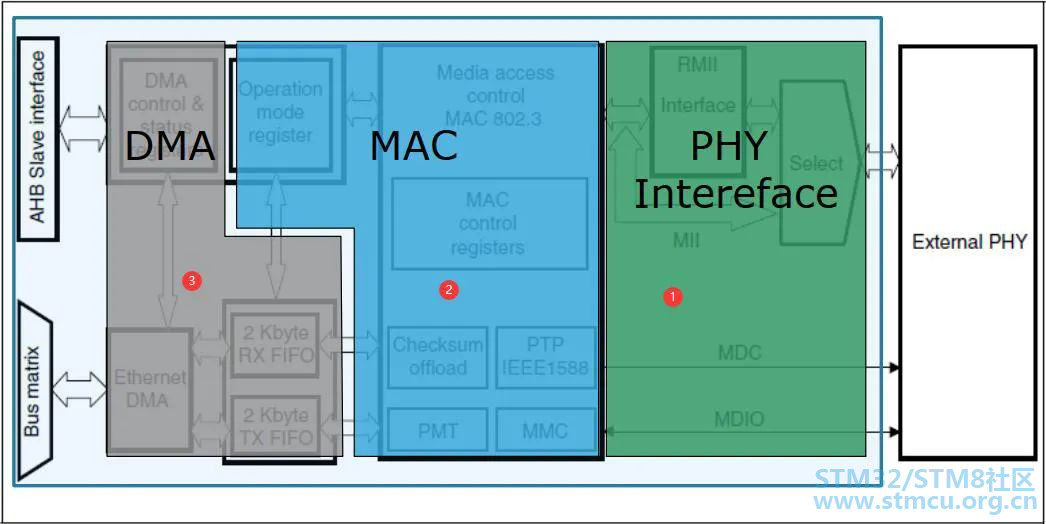

①PHY接口，《STM32网络电路设计》

②MAC控制器，《STM32网络之MAC控制器》

③DMA控制器，《STM32网络之DMA控制器》

本文将聚焦STM32网络的中断系统，简单聊一下中断系统和用法。

1.    简介

网络中断向量：一个用于正常的网络操作，另一个当它映射到EXIT线路19的时候，用于以太网唤醒事件（带有唤醒帧或魔术数据包检测）

第一个网络中断保留为MAC和DMA产生的中断，正如在MAC中断和DMA中断部分。

5 b, T$ p: S: \8 _! }9 Y

第二个中断保留为唤醒事件时PMT产生的中断。唤醒事件对EXIT线路19的映射是造成STM32F20X和STM32F21X退出低功耗模式，并且产生中断。

当映射到EXIT线路19的以太网唤醒事件发生和，MACPMT中断使能并且有一个上升沿的EXIT线路19中断也被使能，他们都能唤醒中断。

6 w) }8 x7 m& g; U6 M

可使用看门狗定时器（请参见ETH_DMARSWTR 寄存器）灵活控制RS 位（ETH_DMASR寄存器）。当此看门狗定时器使用非零值编程时，看门狗定时器激活，只要RXDMA完成发送一个接收的数据帧到系统存储，在没有触发接收状态，因为它不是使能的在相应的接收描述符（RDES1[31]）（也就是：未在相应接收描述符(RDES1[31])使能接收状态）。当定时器按照编程值运行时，RS位被置1并且中断发生，如果ETH_DMAIER寄存器中相应位使能。看门狗定时失效在运行前，当数据帧被发送到内存，并且RS置1，因为定时器被使能为描述符。

注意：

读取PMT 控制和状态寄存器会自动将接收的唤醒帧和接收的魔术数据包PMT 中断标志清零。但是，由于用于这些标志的寄存器位于 CLK_RX域，因此在固件能发现此更新前可能有显著的延迟。当 RX 时钟很慢（在10 Mbit 模式）和当AHB 总线为高频时，该延迟会特别长。

由于从PMT 到CPU 的中断请求基于CLK_RX 域中的相同寄存器，所以即使在读取PMT_CSR 之后，CPU也可能错误地第二次调用中断例程。因此，可能需要固件轮询接收的唤醒帧和接收的魔术数据包位，并仅在发现它们都为‘0’时退出中断服务程序。

1 F2 o8 x( g; h

2.    代码

STM32的网络中断，其实准确来说应该是网络专用的DMA的中断，网络中的数据包符合1518规则，也就是说是1460字节，MAC接收的数据包是2K字节，网络上每一个数据包MAC接收完都会产生中断。

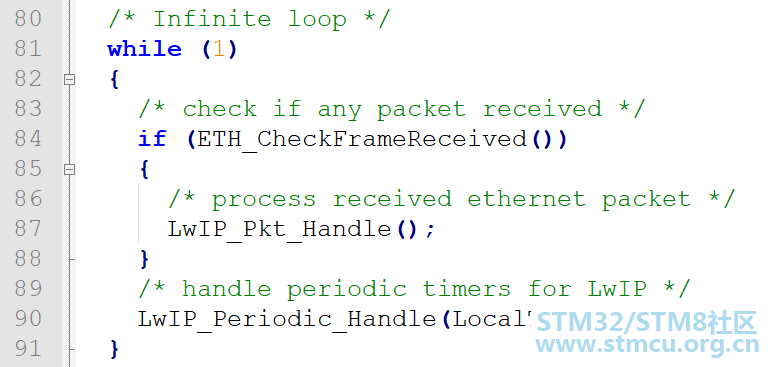

官方代码是这样的：

; I& ^# Y: G* X# O* f, A

6 U( ], {8 _  o/ r

明显是使用查询的方式，没有使用到中断。

中断的使用方式如下：

  u  c: L) a+ w: h. e+ c" n5 g

配置网络中断

# F- c9 c1 {9 M( o

1 K9 ?! R$ p, U' T

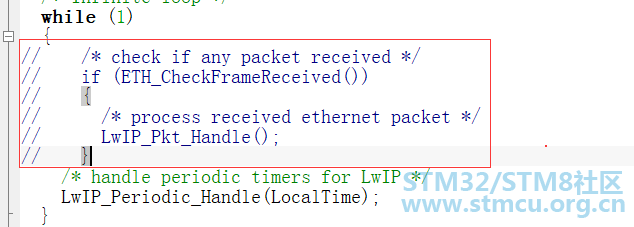

注释掉官方提供的查询部分的代码。

- n, m  |0 J4 r: W

我们使用中断形式之后，代码是

! W/ R" N* \, g) Z1 y

6 P6 H9 L% }5 [  I

这样的代码，我们在接收小于一个DMA描述符数据大小的数据没有问题，很流畅。

DMA描述符部分内容请看《STM32网络之DMA控制器》。

在接收大量数据的时候就会出现错误，接收的会缓慢，接收的过多会死机

; f  M% `# M- F" v

解决办法是：

把if修改成while

* t7 y0 x3 ^9 O2 L  |4 m: Z

/ X0 b& Q: i* _

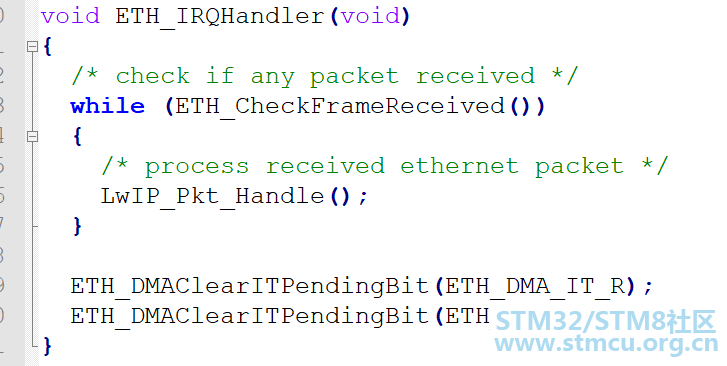

这样就把整个数据包接收完之后再跳出中断，这样就解决了这个问题。

文章出处： 知晓编程
