以下5种不常见的发动机，你见过几种？ 01 星型发动机

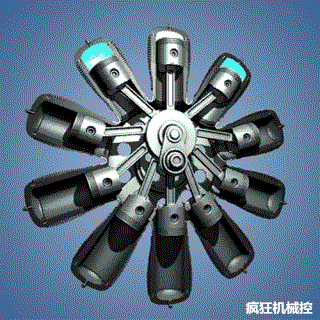

星型发动机是一种气缸环绕曲轴排列的往复式内燃机，其活塞通过一根主连杆连接到曲轴上，最上方活塞连接的连杆即为主连杆，其它活塞的连杆则被称为活节式连杆，它们通过梢孔连接在主连杆中央位置的环上。. Q6 A; V; I3 v3 `8 z, `

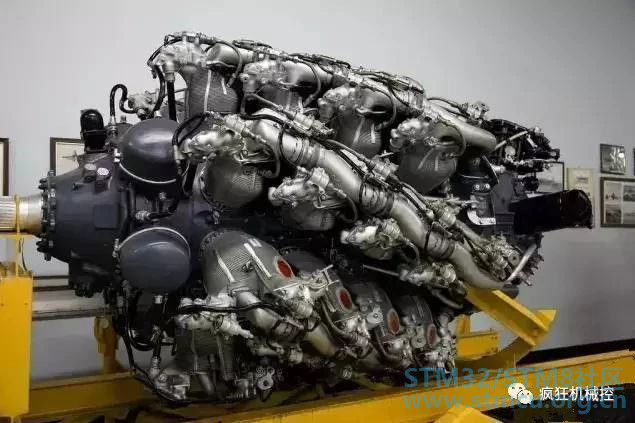

星型发动机可靠性高，重量轻，功率提升潜力大，维修性和生存性也不错，一般星型发动机的汽缸组数是奇数，有5缸、7缸、9缸；为了增加功率，还可以将其多排叠加，将多个汽缸组排成好几排，最多竟然能到4排×7缸，普·惠公司的巨黄蜂R-4360达到28个汽缸。

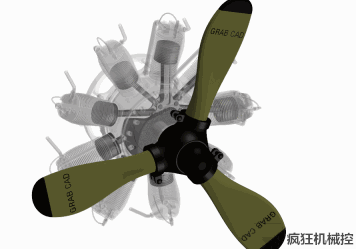

在喷气发动机出现之前，活塞式飞机发动机大多采用星型设计，因其曲轴短战场生存性强，再因其结构紧凑占用飞机空间小而被舰载机广泛使用，其余发动机则采用V型设计。

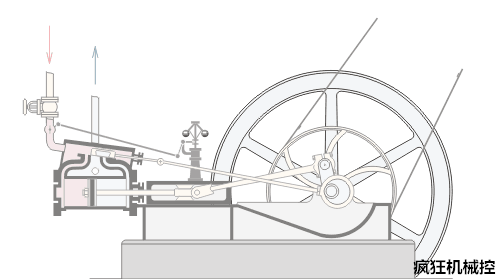

02 老式蒸汽机
蒸汽机出现引起了18世纪的工业革命，直到20世纪初，它仍然是世界上最重要的原动机，后来才逐渐让位于内燃机和汽轮机等。3 O. s/ S9 |; n! j H

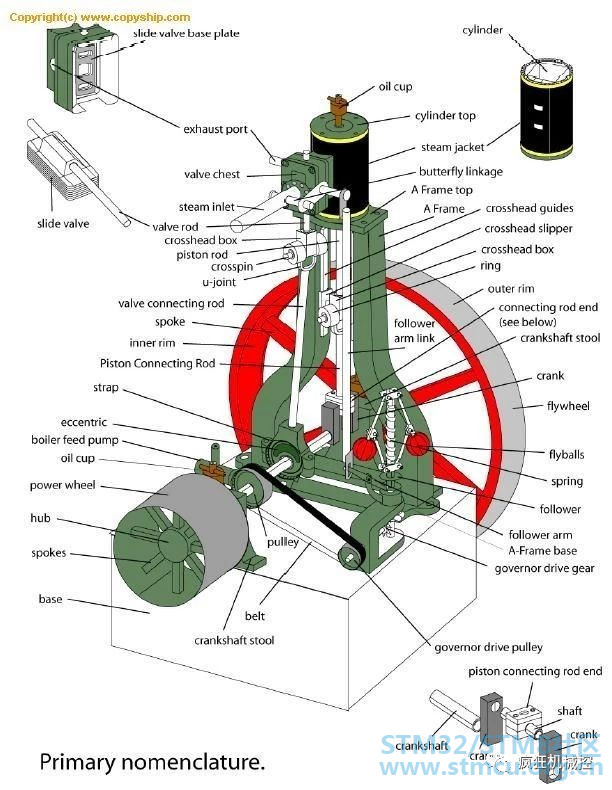

蒸汽机主要由汽缸、底座、活塞、曲柄连杆机构、滑阀配汽机构、调速机构和飞轮等部分组成，汽缸和底座是静止部分。( S8 I( {* ~7 x) h/ k1 [

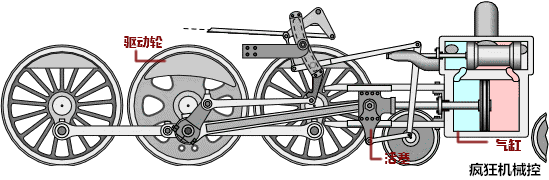

在蒸汽锅炉中，通过燃烧使水沸腾为蒸汽，再通过管道蒸汽被送到汽缸。阀门控制蒸汽到达汽缸的时间，经主气阀和节流阀进入滑阀室，受滑阀控制交替地进入汽缸的左侧或右侧，推动活塞运动。蒸汽在汽缸内推动活塞做功，冷却的蒸汽通过管道被引入冷凝器重新凝结为水，这个过程在蒸汽机运动时不断重复。

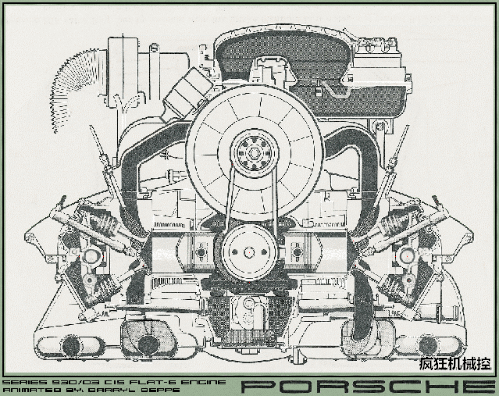

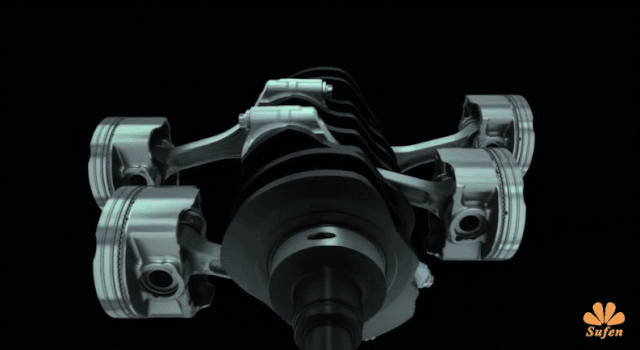

03 水平对置发动机 ! P5 m4 I( ?$ q8 V+ p2 x' D0 g 水平对置发动机是将发动机活塞平均分布在曲轴两侧，在水平方向上左右运动。使发动机的整体高度降低、长度缩短、整车的重心降低，车辆行驶更加平稳，发动机安装在整车的中心线上，两侧活塞产生的力矩相互抵消，大大降低车辆在行驶中的振动，使发动机转速得到很大提升，减少噪音。& i6 @4 j9 g) V
水平对置发动机的最大优点，就是重心低。由于它的汽缸为“平放”，不仅降低了汽车的重心，还能让车头设计得又扁又低，这些因素都能增强汽车的行驶稳定性。# W% m- N9 @. Q6 s8 g+ G5 N/ D0 E7 E
同时，水平对置的汽缸布局是一种对称稳定结构，这使得发动机的运转平顺性比V型发动机更好，运行时的功率损耗也是最小。当然更低的重心和均衡的分配也为车辆带了更好的操控性。" r$ M) p" l/ E, Q9 z, i/ w
那么，为什么其它厂家没有研发水平对置引擎呢？除了因为水平对置结构较为复杂之外，还有如机油润滑等问题很难解决。横置的气缸因为重力的原因，会使机油流到底部，使一边气缸得不到充分的润滑。保时捷和斯巴鲁都很好的解决了众多技术难题，但高精度的制造要求也带来了更高的养护成本，并且由于机体较宽，因而并不利于布局。7 p8 ?7 ]$ x" e2 q

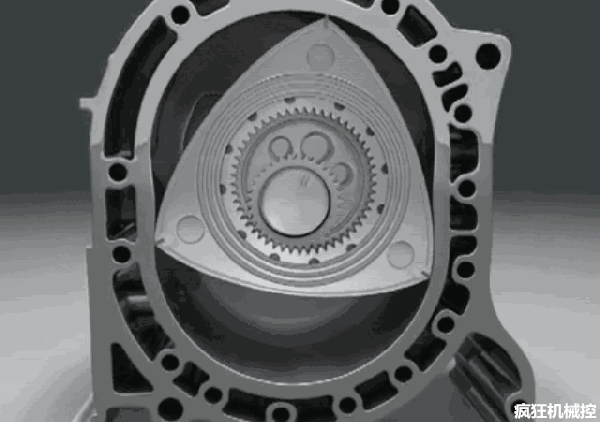

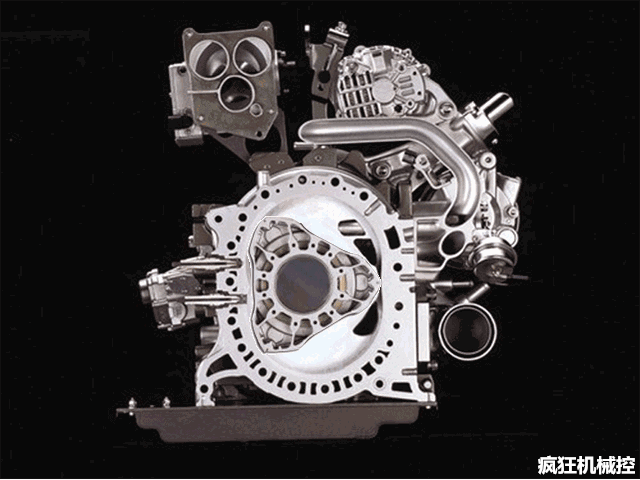

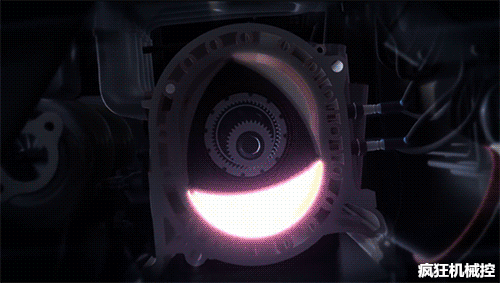

04 转子发动机 + P7 Y w+ b8 G5 L; h! ` 转子发动机属于无活塞回旋式四行程内燃机的一种，膨胀压力作用在转子的侧面。2 d# t& m1 K& x7 U9 I/ j9 t# ~
转子发动机壳体的内部空间（或旋轮线室）被分成三个工作室。在转子的运动过程中，这三个工作室的容积不停地变动，在摆线形缸体内相继完成进气、压缩、燃烧和排气四个过程。每个过程都是在摆线形缸体中的不同位置进行，这明显区别于往复式发动机。! q* O; F/ q* q0 O) G( v
此外，即使在高速运转中，转子的转速也相当缓慢，从而有更宽松的进气和排气时间，为获得较高动力性能系统运行提供了便利。+ B' ?/ \6 S8 c: J
05 圆形发动机 9 x B4 _4 l" f# T 圆形发动机是以汽缸为中空圆轮环形，异形连杆断面呈“S”形，汽缸通过左右汽缸座、轴承与中央轴连接呈游离状态，异形连杆也通过一对轴承与左右汽缸座固定呈游离状态，右汽缸座上固定有中空传动轮，轮内设置有行星齿轮与凸轮机构。通过对异形连杆上延伸销柱的间歇限位起着控制汽缸、对于连杆活塞的相对转动从而输出功率，实现了动力直接以圆周运动输出的形式。
|
