01AD布蛇形线方法
, p' Z3 ?6 ^0 P; v

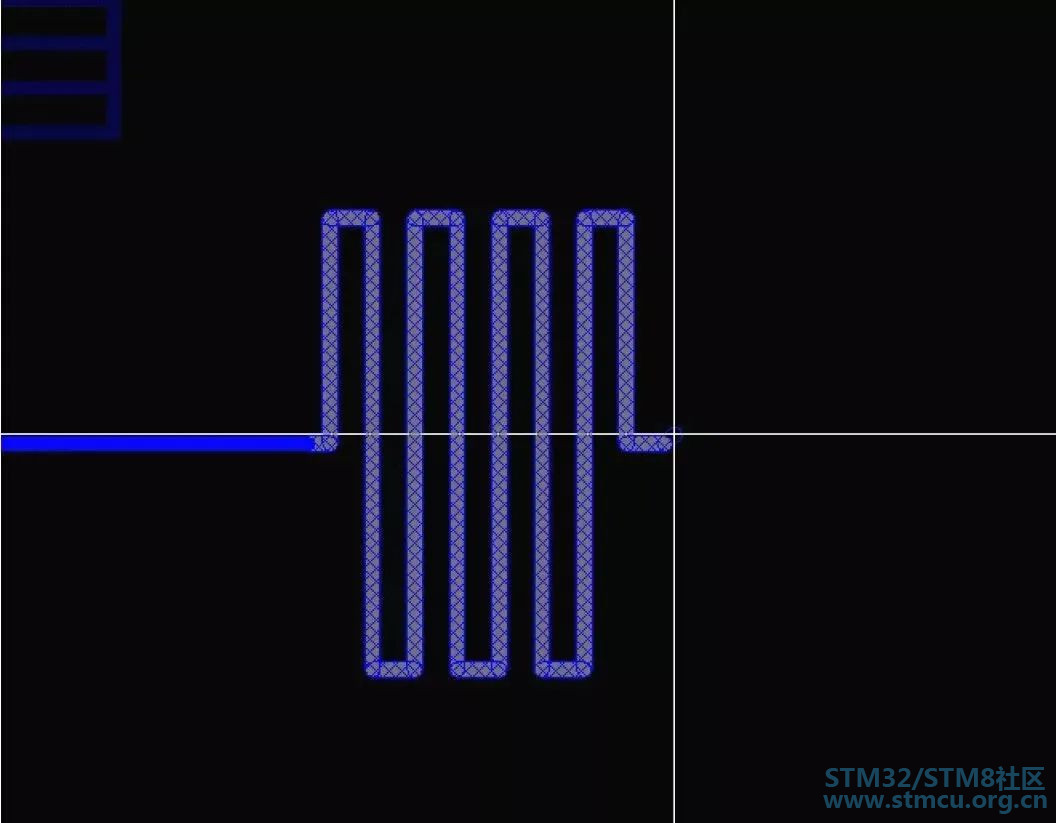

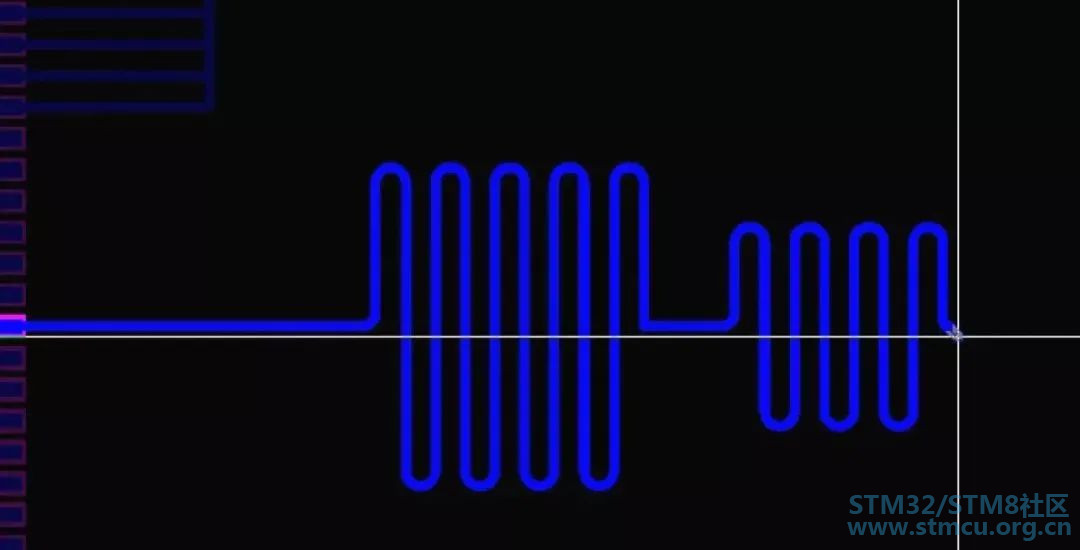

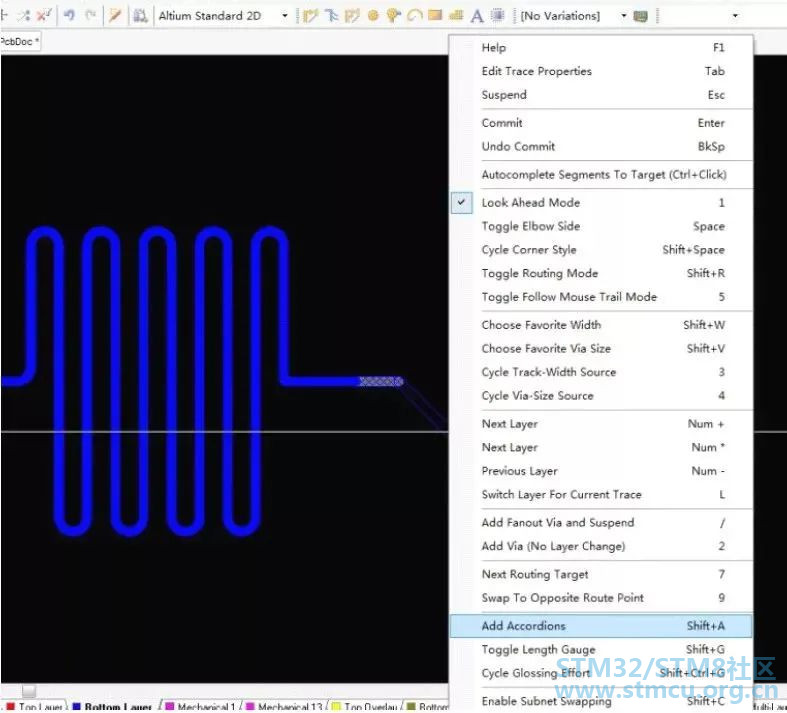

Tool里选Interactive length tuning要先布好线再改成蛇形，这里用的是布线时直接走蛇形：先P->T布线，再Shift+A切换成蛇形走线。
0 d  B) ]" U4 T* n" A) X8 X

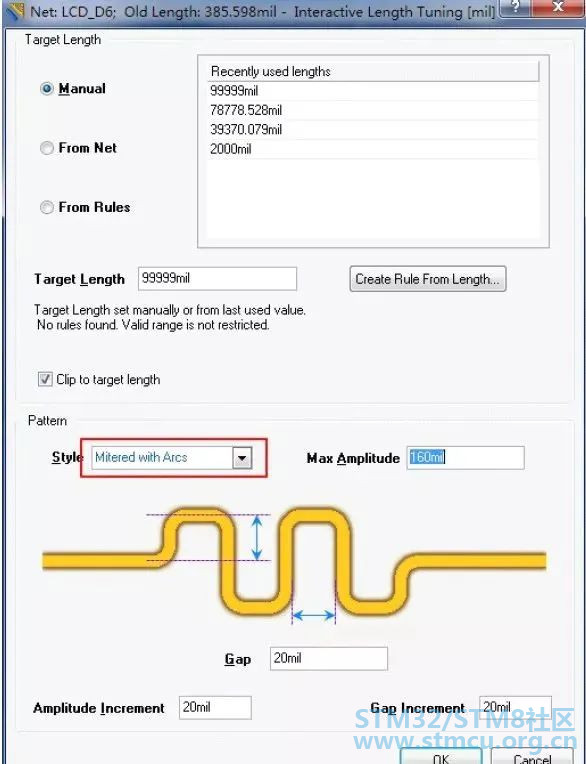

按Tab可设置属性，类型了选用圆弧，Max Amplitude设置最大的振幅，Gap就是间隔（不知这么翻译对不），下面左边是振幅增量，右边是间隔增量。
% |: Y3 d: K: a3 b
1 l2 A, n  T1 a  M" p1 F然后开始布线：

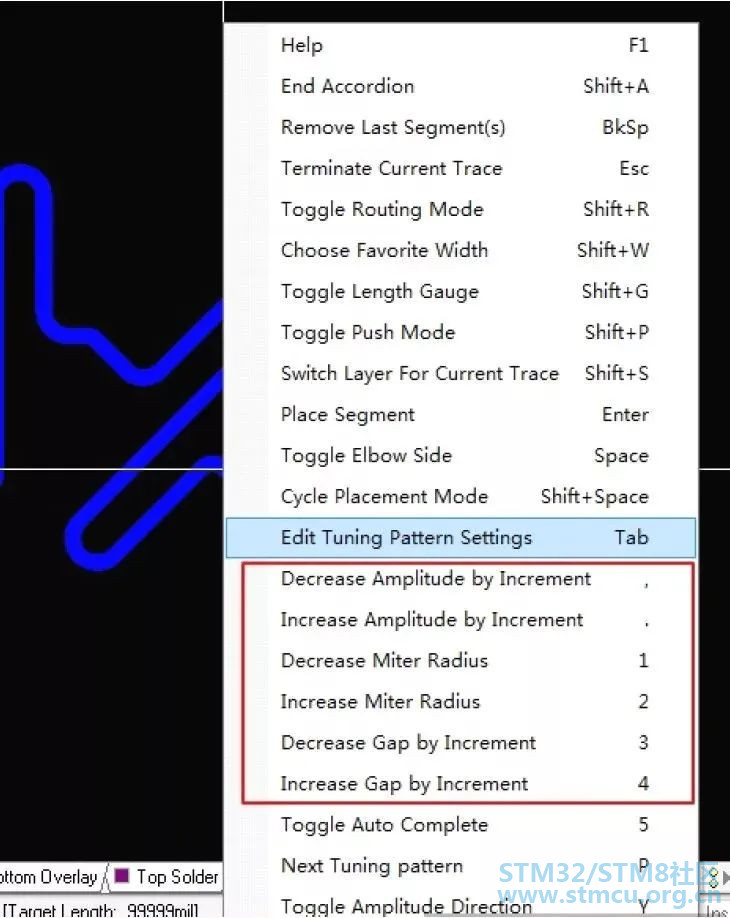

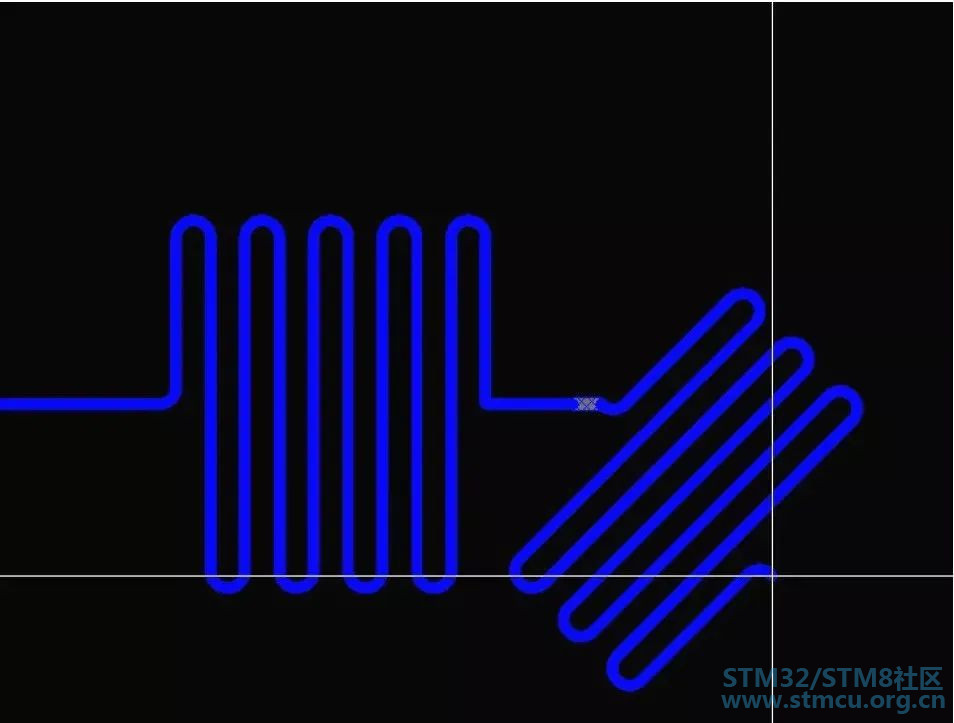

让边缘变"圆"-按快捷键"2"，就会增大弧的半径，增到最大就是两个1/4的弧直连，就是一个180度的半圆了，快捷键 "," "." 可以调节振幅。

要是不记得快捷键，没关系，随时按"`"可以显示当前支持的操作。

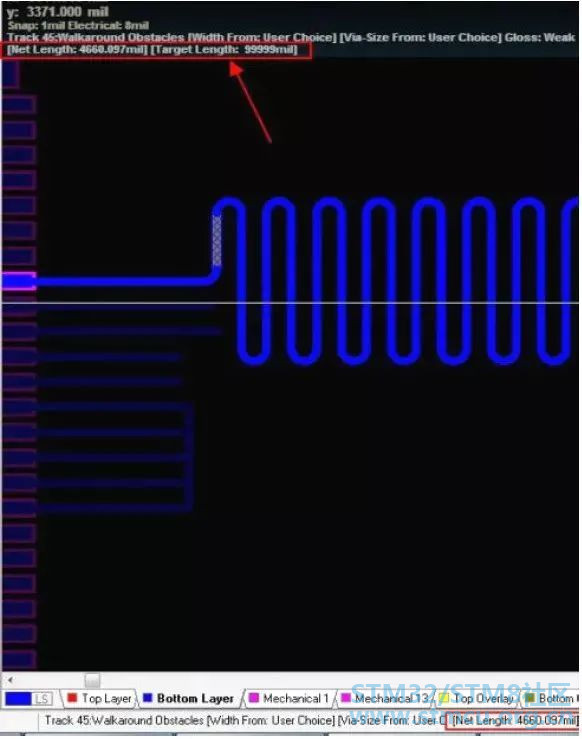

' R  i8 w/ Z" d. ~可以看到网络的长度，还不止一个地方哟。
' L$ p- O( }* x6 p- s
2 V, Z, i0 M( s等长可使用调节器完成等长布线。

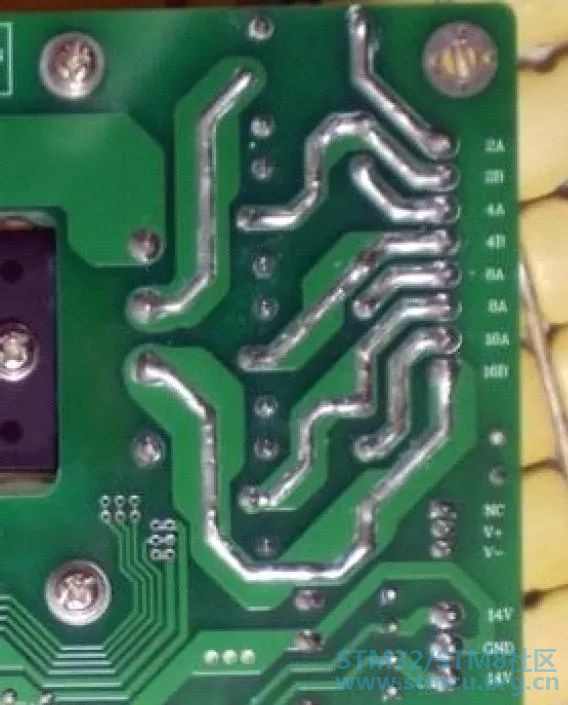

( Z( p) H6 H9 n# D- S02大电流走线中去除阻焊层

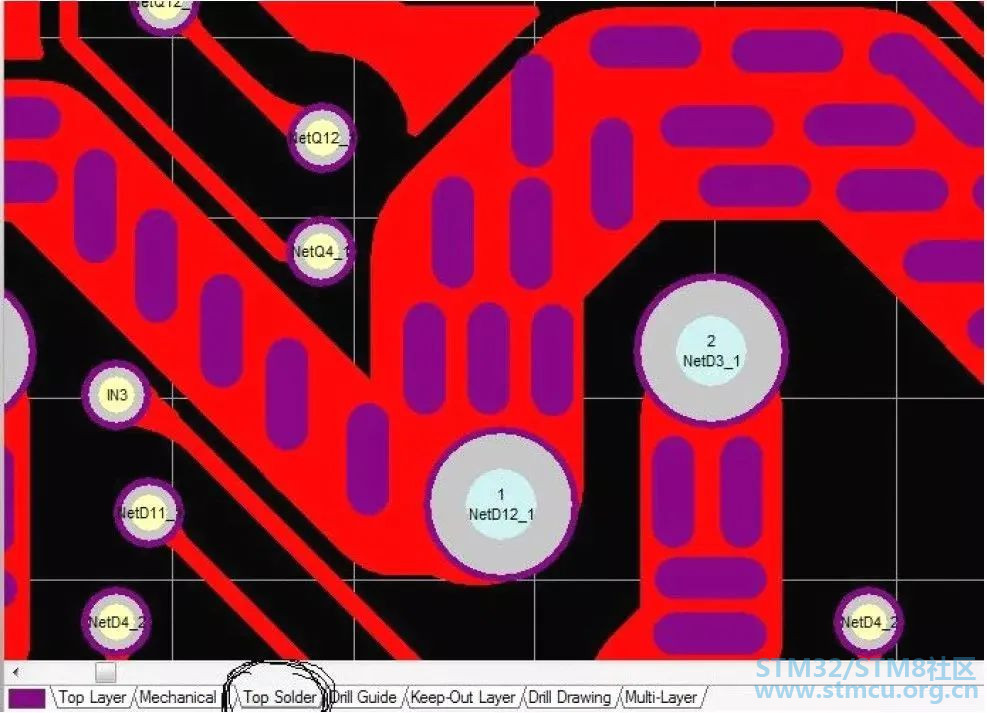

$ {: r% g$ s( s5 T  Z0 Y这里要注意的两点，首先Paste层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使用Paste，是没用的，故需要使用Solder，此层中划出的部分是没有阻焊的，故可使用Paste+Solder的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder 进行开窗。
3 R: p4 C; g' h4 z7 g5 J
2 Z( O1 o% u) l$ s 03总线画法
7 x2 Q8 ~4 `1 F8 H) d# ^) R  c) x
2 T0 T3 @( _6 C& h0 \

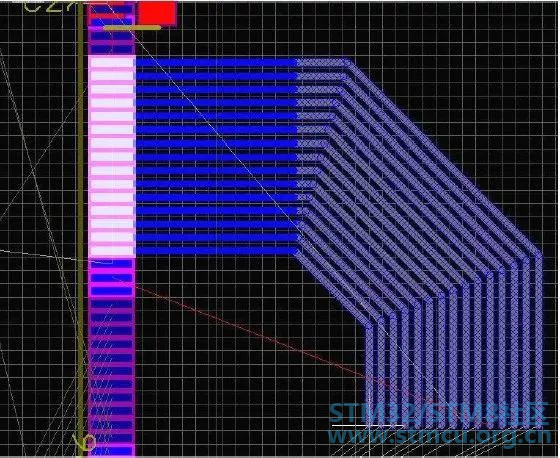

altium Designer支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令PLACE>>Interactive Multi-Routing再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。
3 G* O. u* V8 K7 V, H

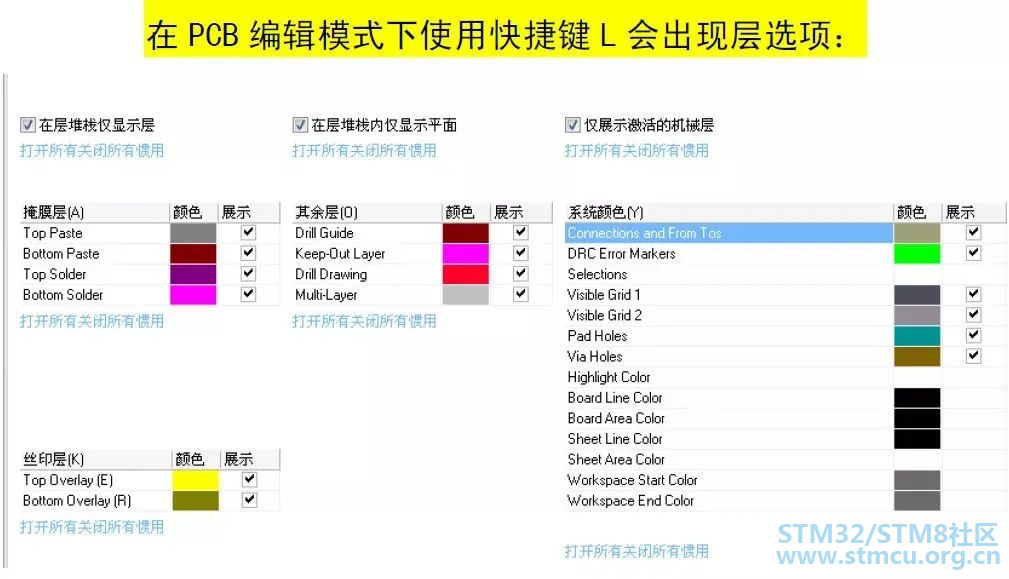

6 _9 a0 O( X2 d. K( P# ]期间按2可加过孔，L可设换层~
. A: `8 F' z* z* M( Q2 g# t04从原理图到PCB

2 a' }- n- V) S3 B  W2 M" ]

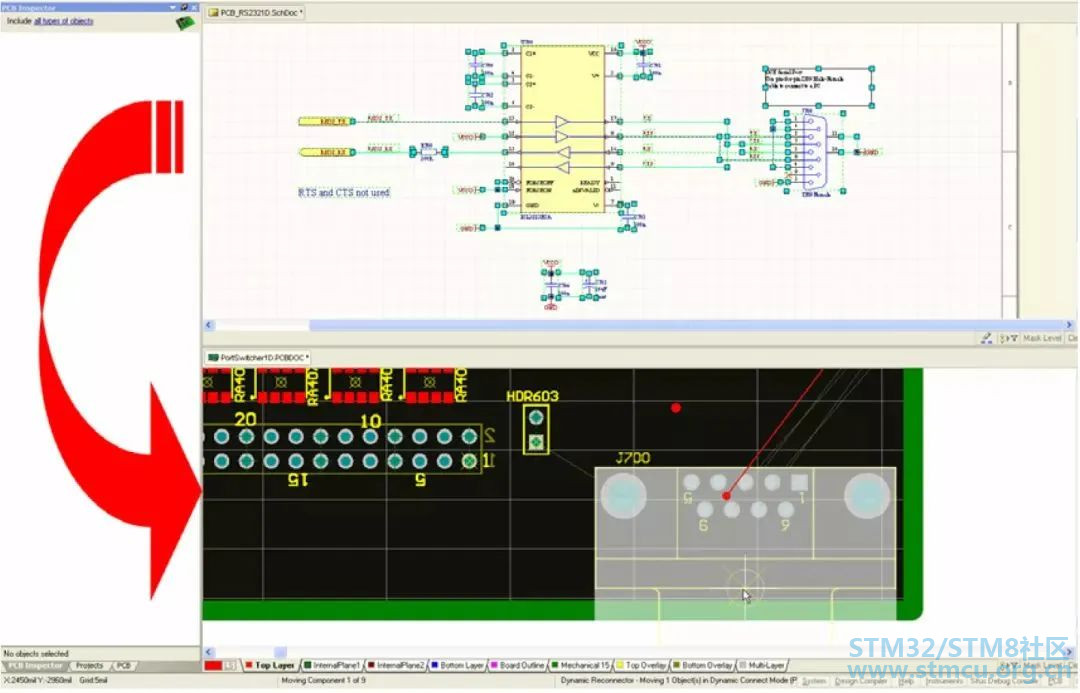

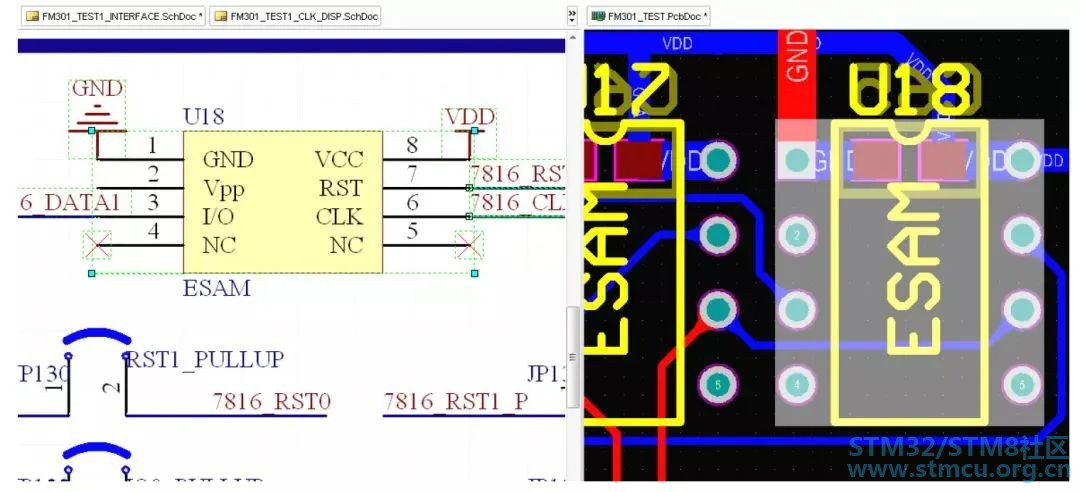

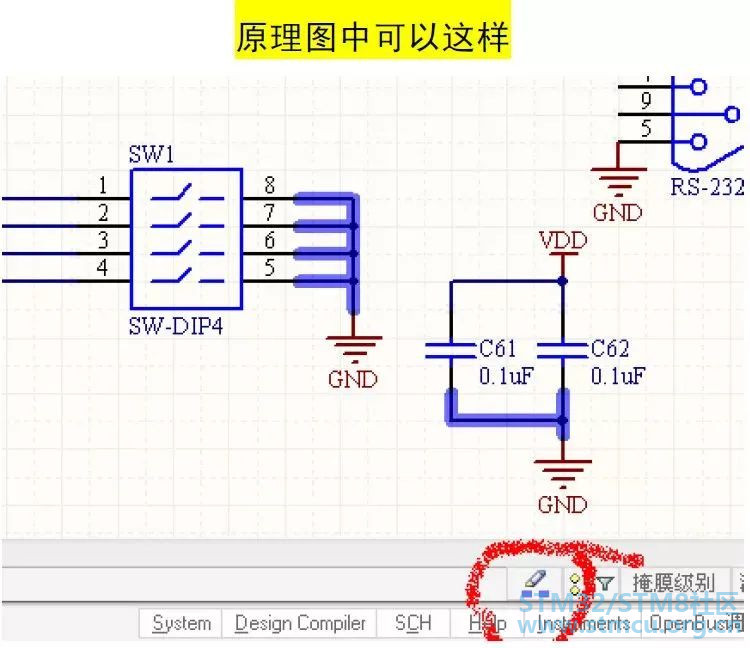

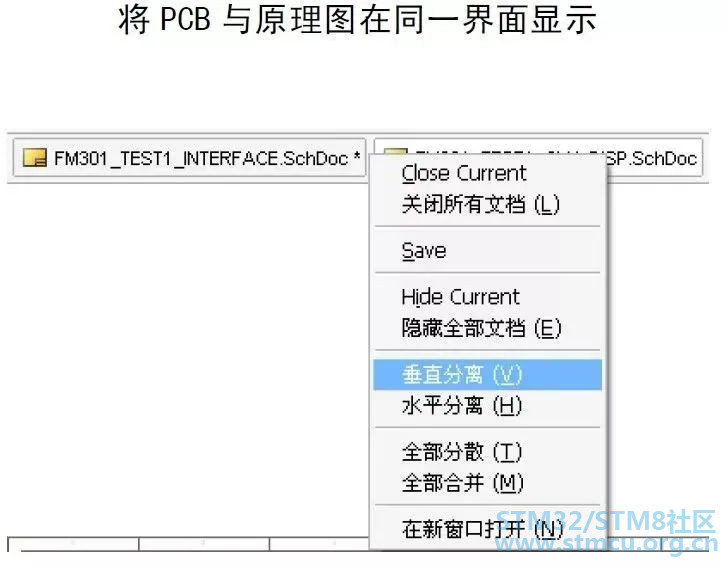

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到PCB中，同步选中那些器件。
9 }# `5 R% L  ^9 O3 {/ @7 F9 J

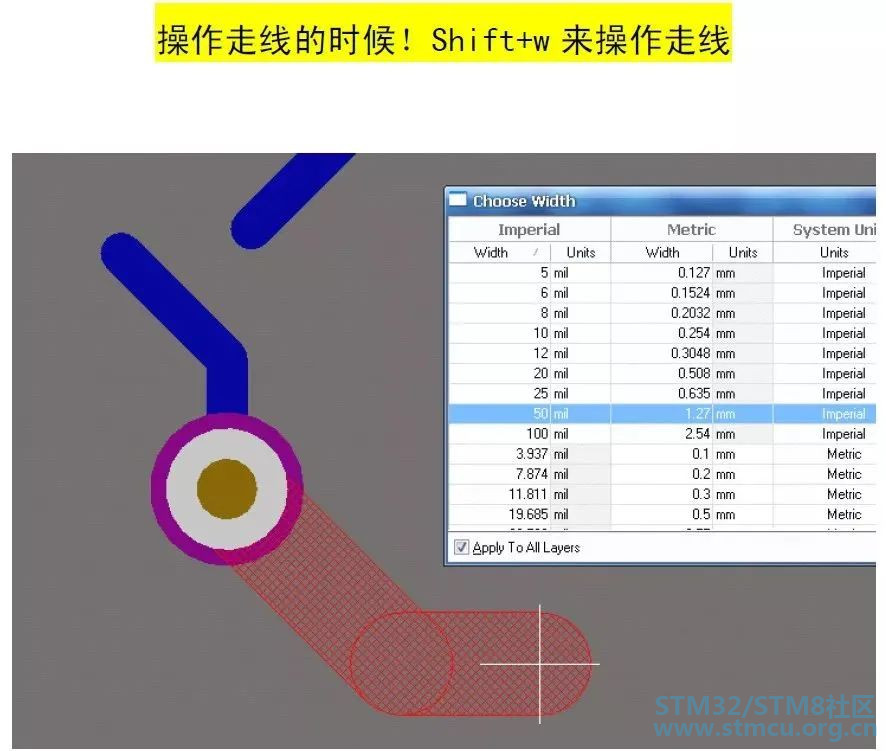

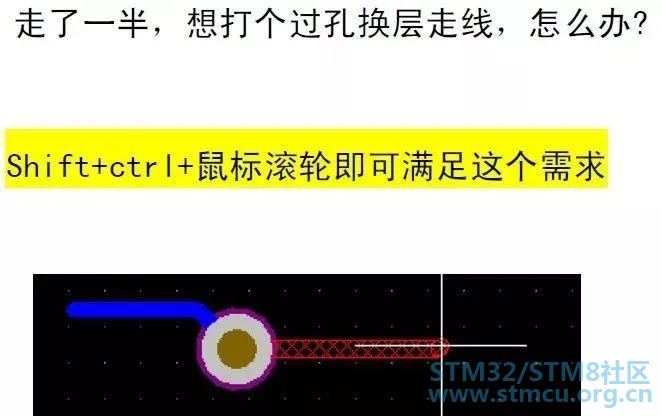

6 e+ u2 N) v4 a2 x/ T 05走线中换层、操作过孔、操作走线
) f& {7 Z9 o3 s& ]9 v
" l# d; g3 g  V" T$ v

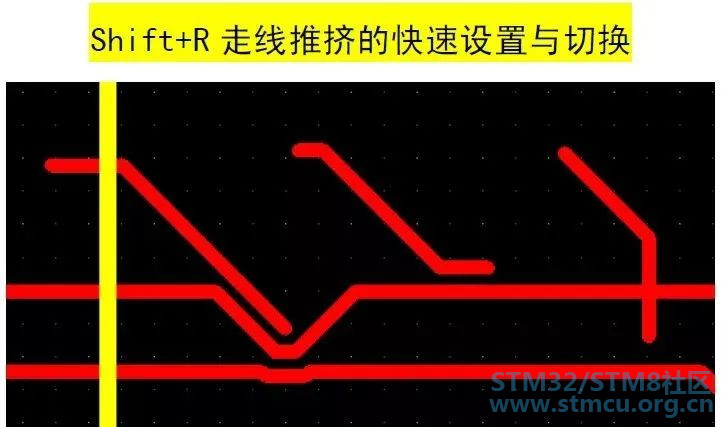

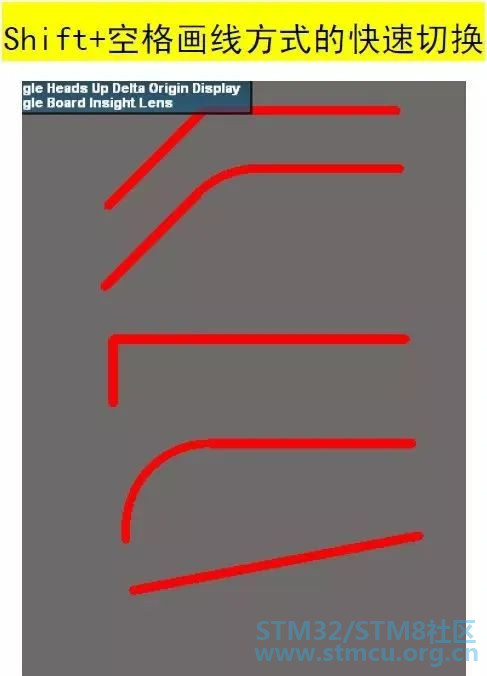

+ F. ~  `& O% i6 A/ P+ u( `5 q 06走线推挤与连线方式快速设置


4 p8 [! c" ?( |( S 07简易图元的PCB黏贴
) L) _3 w. b; _
! p% c/ G7 M  _5 r9 f1 n5 I& T! o
2 x6 ?) B2 D" S1 x图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB编辑中。图元文件可以是直线、弧线、简单的填充和True Type文本，任何导入的数据将被放置在当前层。
. O* T6 I8 n6 S* q4 m* C

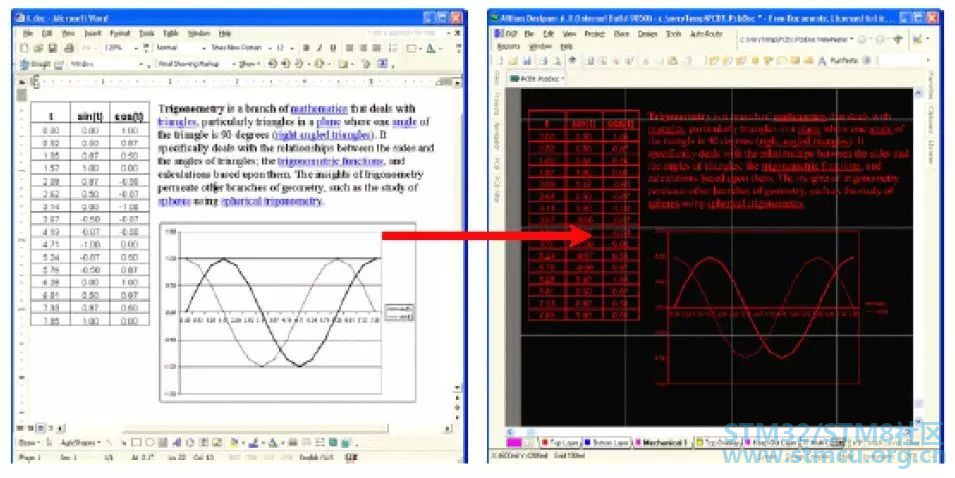

从Word或Excel中拷贝数据到PCB中支持的图元文件包括位图，线，圆弧，简单填充和true type文字，允许您简单的粘贴logos和其他图形。
5 R/ S! w( X, Q

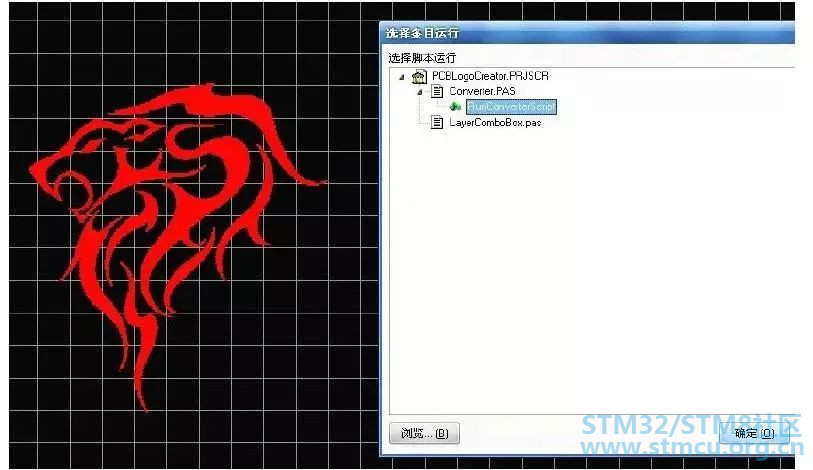

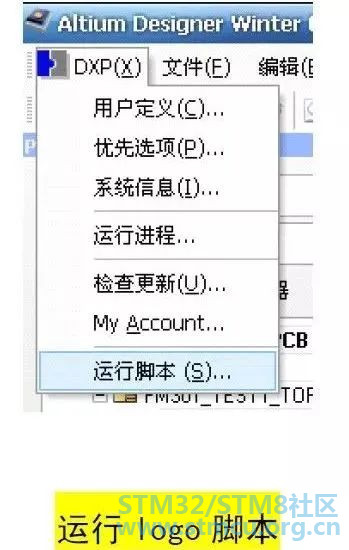

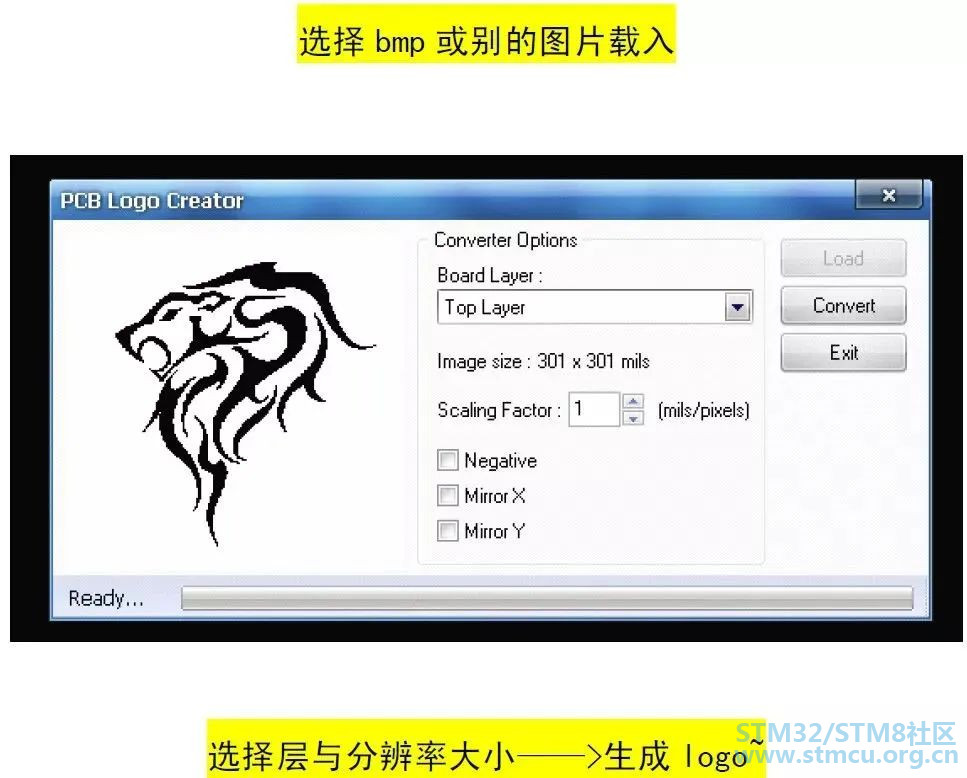

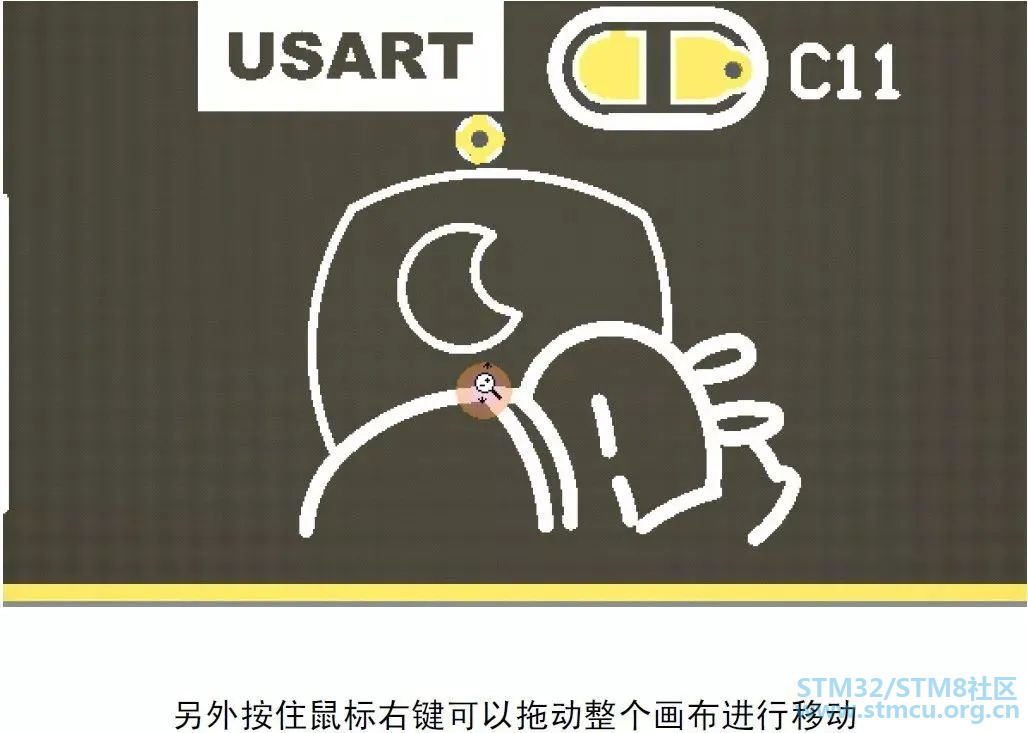

6 O, ]9 B7 r& P3 Q08复杂图元（logo）PCB制作
: ]# p- d& a+ s# h" `. K

09栅格设置与捕获
$ e7 g5 R$ p5 c7 l- {( C. C
/ s7 f3 `' n) Z9 `

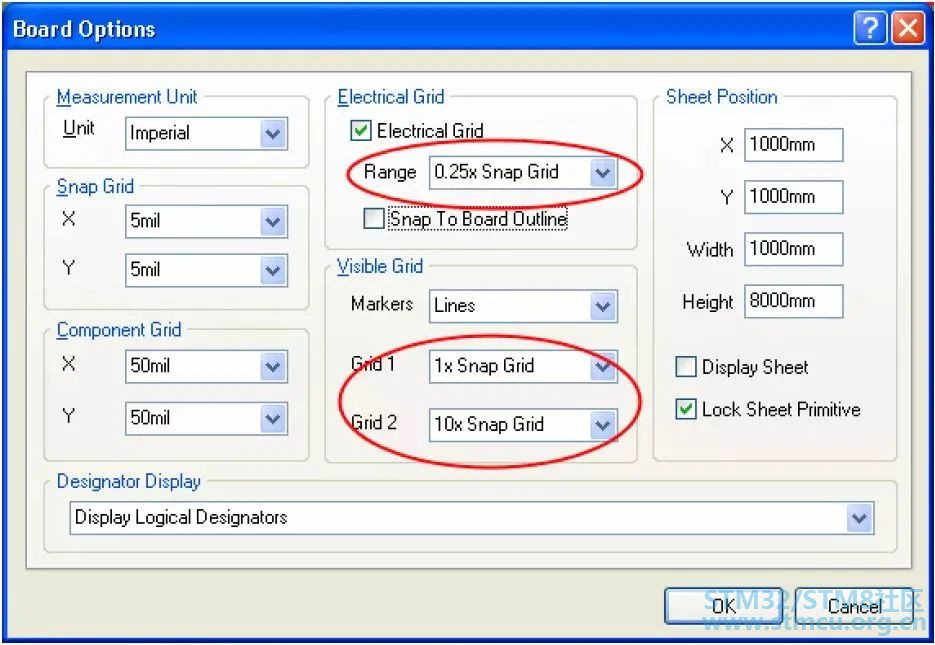

在Altium Designer中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。

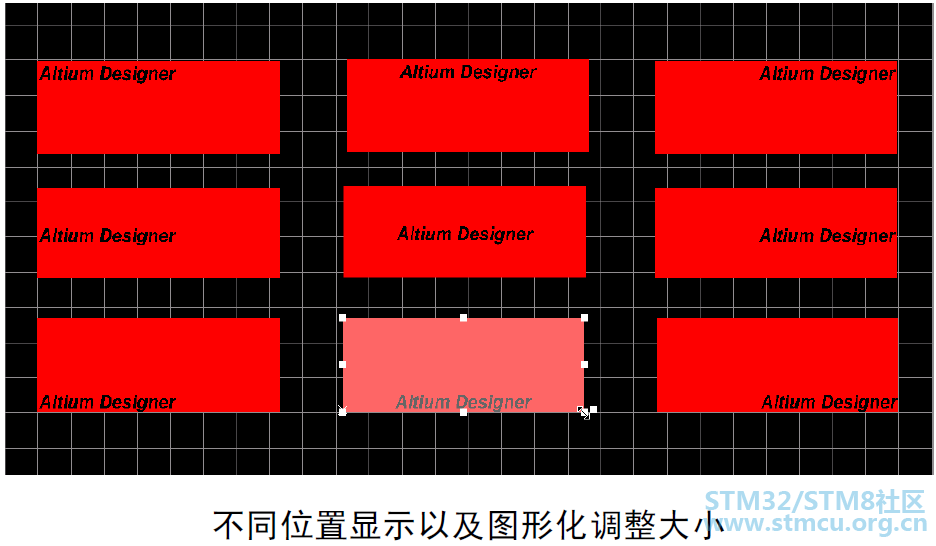

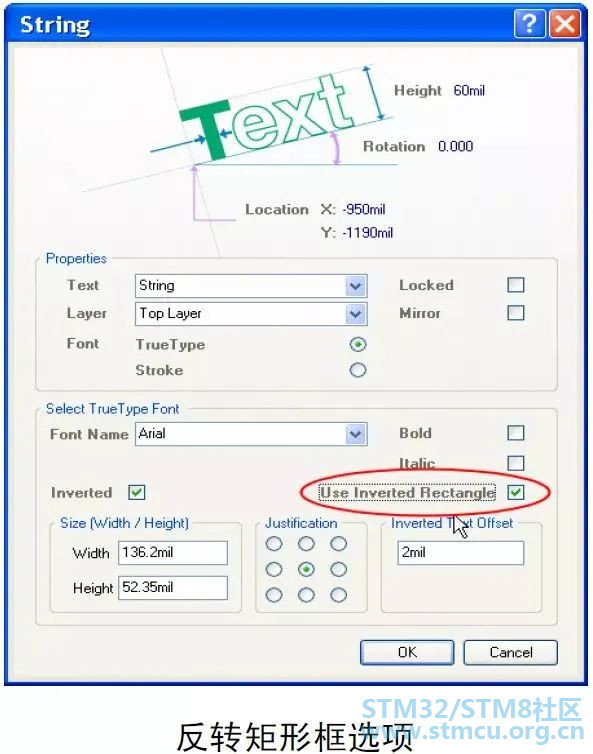

010丝印文字反色输出及位置设置


& S$ o/ j5 B$ z: ^& \7 aPCB编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了True Type字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。
反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度；
版面调整：定义文本框中文字的相对位置；
: E4 T5 w! Y% Z* b7 {反转文字的偏移：定义反转文字相对矩形框的偏移量。
* {3 f  w& O4 N- v  Z; ` 011各种~多边形填充
0 |: S( ^. f! f) l6 s

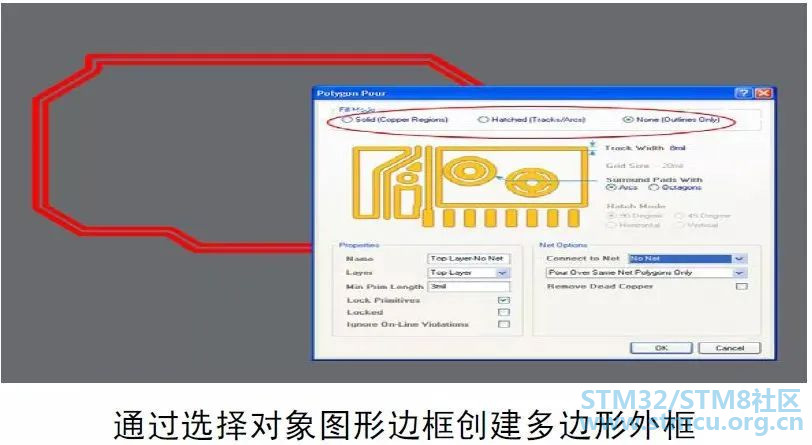

使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD等）来创建公司Logos或多边形非常容易。多边形形状的定义分两步：首先从菜单Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择“属性”选项，就可以在对话框中设置填充模式了。

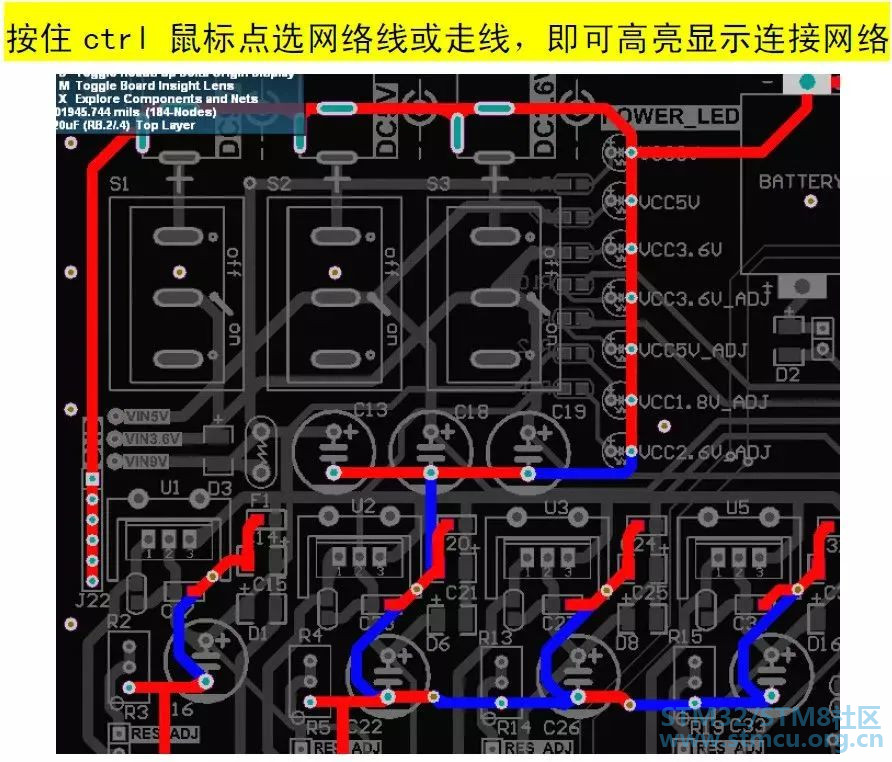

012PCB中高亮选中网络


013单层操作与定制操作
8 Z: e0 ?9 _$ @
* N: R- I( i7 c% B
对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用shift+s解决这一问题（PCB编辑状态下）：
( E+ w- [0 K# v2 |. ^! l" q, @0 y- `

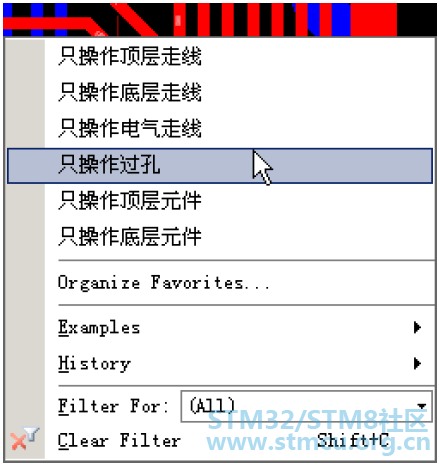

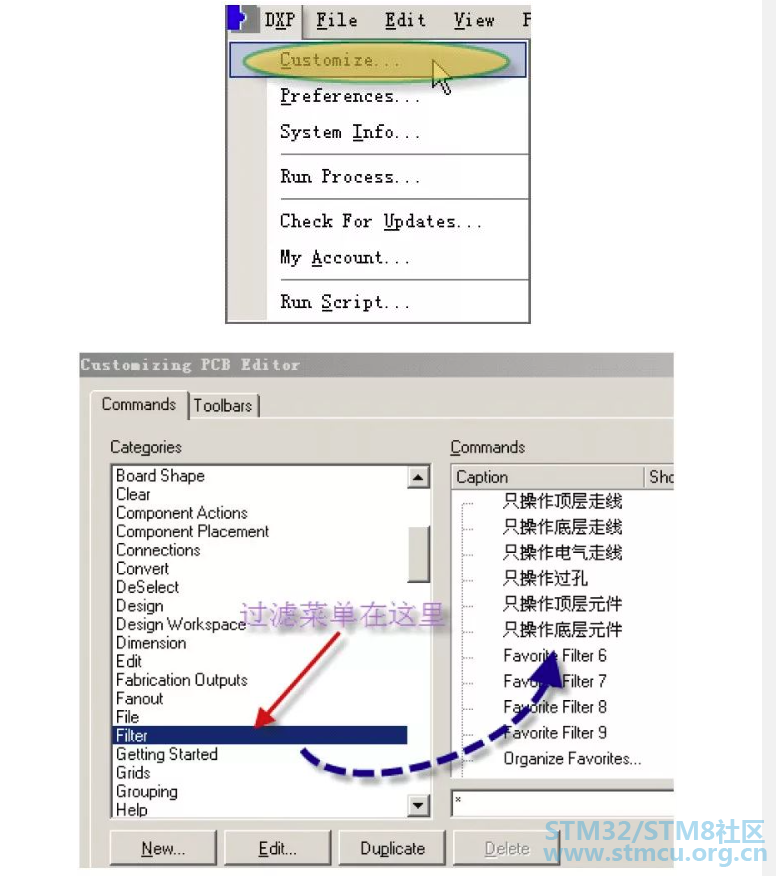

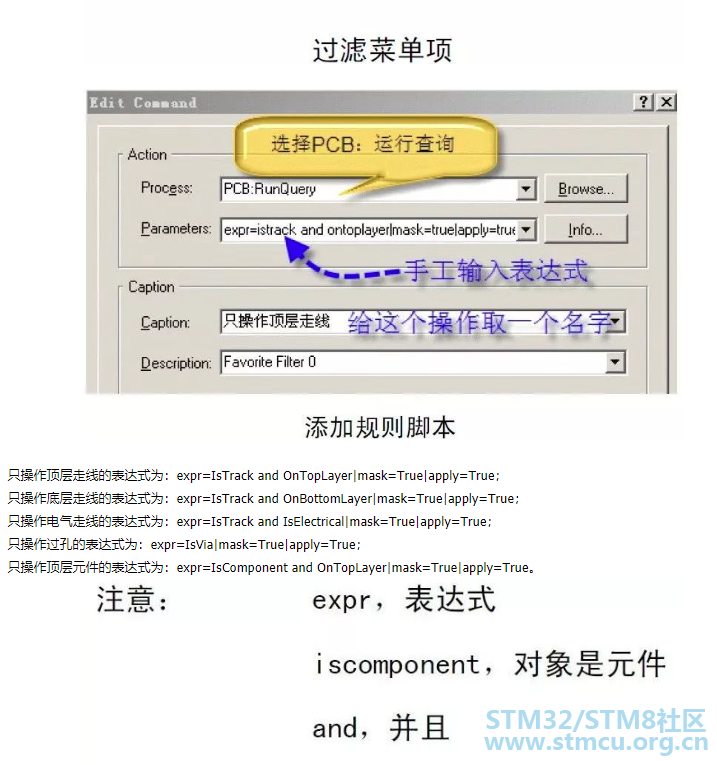

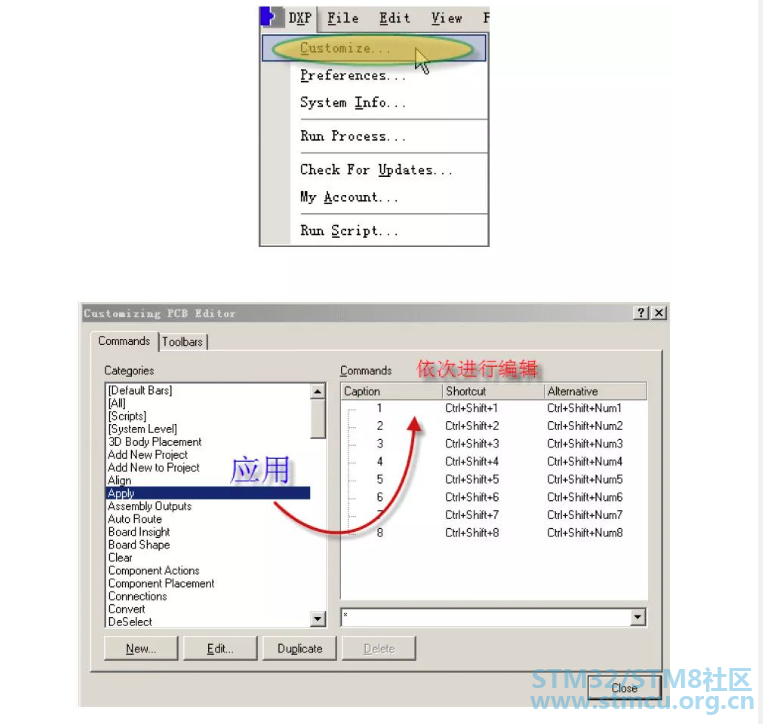

! L3 t; k$ _3 k" e" U5 _& ^ 另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用。
# W- V  l9 m: t: E8 s" H( F 方法是：
# M9 u4 v% P: S. s 只操作顶层走线的表达式为：expr=IsTrack and OnTopLayer|mask=True|apply=True；
8 L0 z$ _# Z9 Y+ i4 m# w只操作底层走线的表达式为：expr=IsTrack and OnBottomLayer|mask=True|apply=True；
0 n. P3 S1 R( ?, u1 p3 _( P5 E9 d1 w7 M只操作电气走线的表达式为：expr=IsTrack and IsElectrical|mask=True|apply=True；
" i9 p/ _' m; p/ l只操作过孔的表达式为：expr=IsVia|mask=True|apply=True；
9 E* k. \( x" W只操作顶层元件的表达式为：expr=IsComponent and OnTopLayer|mask=True|apply=True。

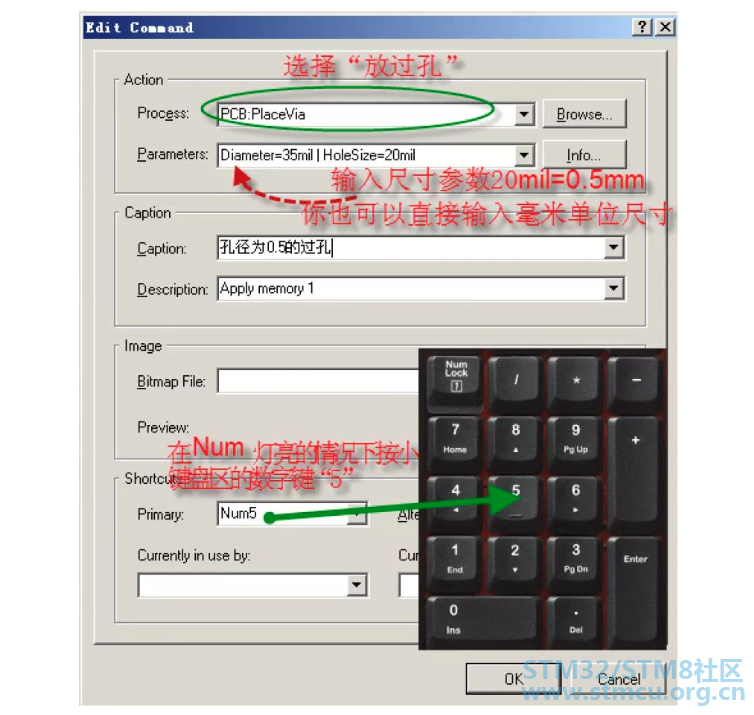

订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5……，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：
! K% q; w( s% _& Y# C

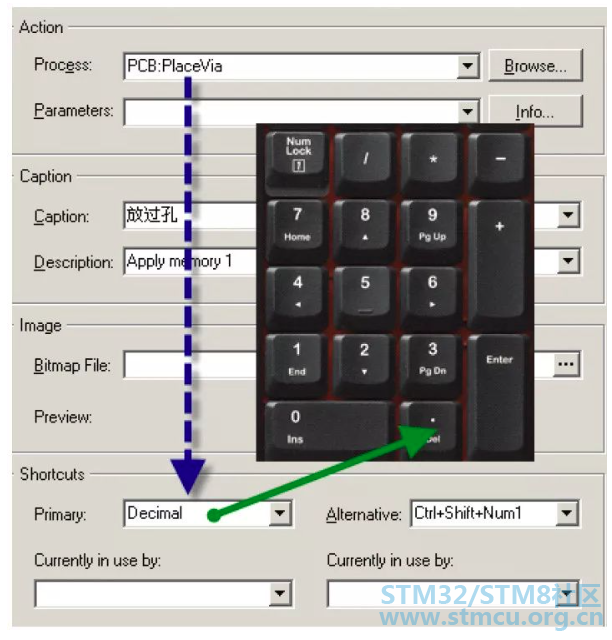

% Z5 r; X/ Q8 i8 V5 ]  R. s) N4 r: x本来 Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：

014多层线的操作
( o1 G% p% ?4 p1 ~$ V: `& d% j4 f0 x
3 I4 U5 B, d% e: e

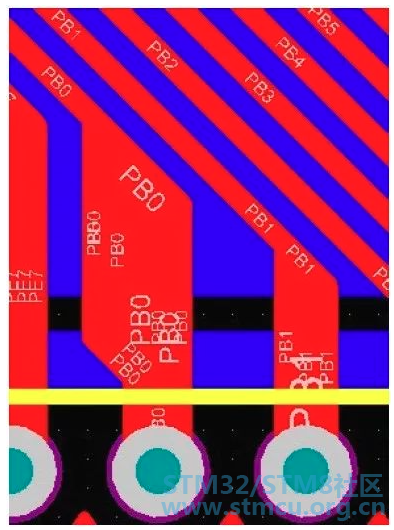

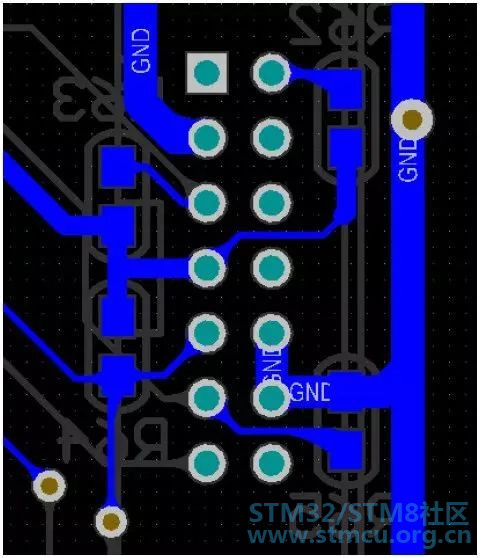

& t. I# ?& ^4 T: h( a1 i. b+ l有些人问这样的线是怎么画出来的：

答：一根根画出来的。

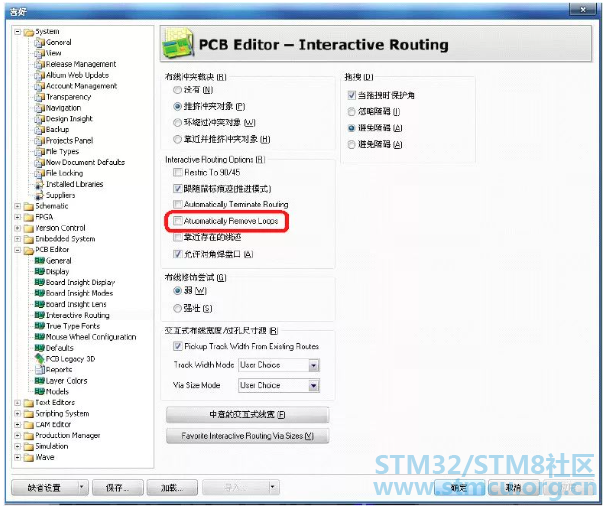

! N# P4 K3 y6 a7 ]如何设置才可以使线重叠？Preferences、PCB Editor，Interactive Routing，Interactive Routing Options，Automatically Remove Loops选项取消即可：

不一根根画的话也可以，Place-Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的，会变绿。

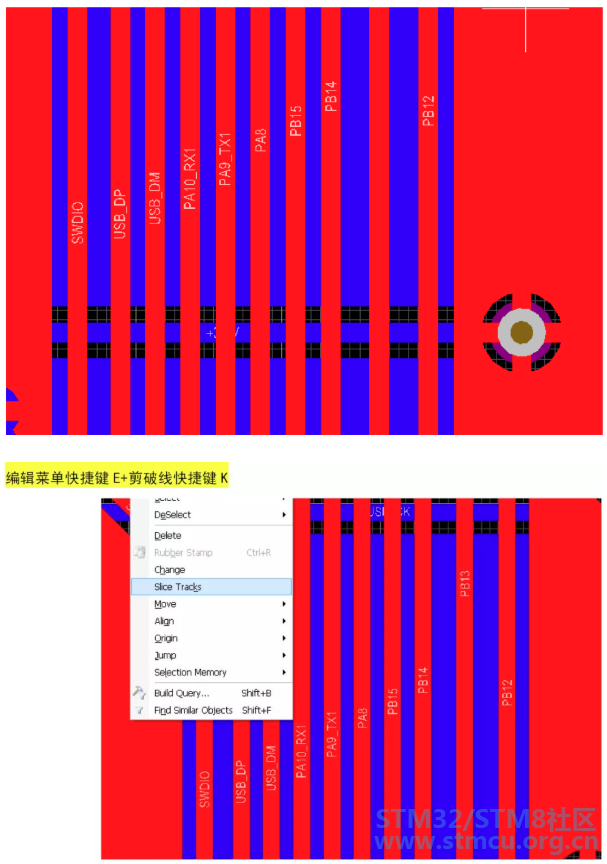

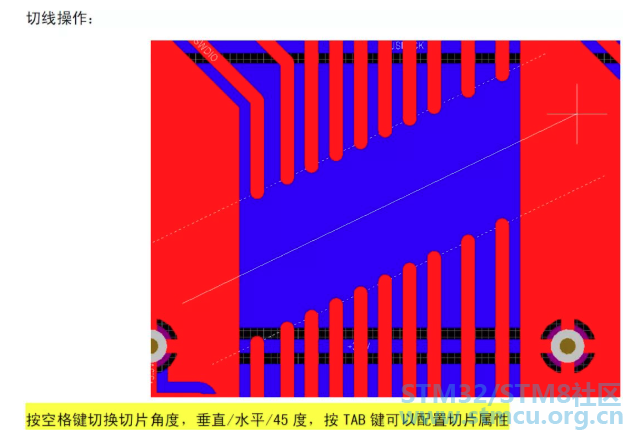

$ N/ O) N- c" Z7 a015走线切片的操作


016对等差分线的设置与走线

2 [0 L; b4 t9 m+ a. [
很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：

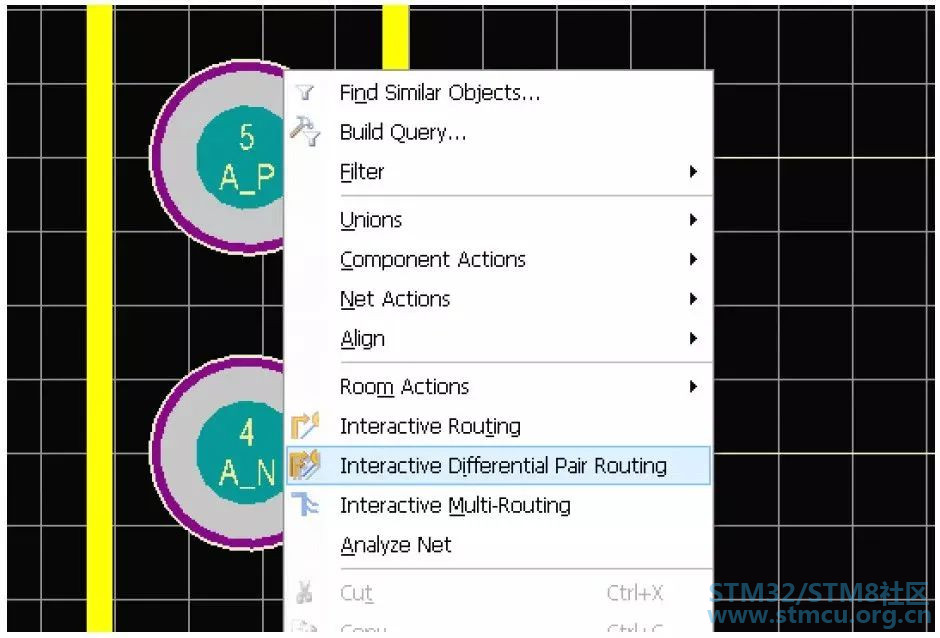

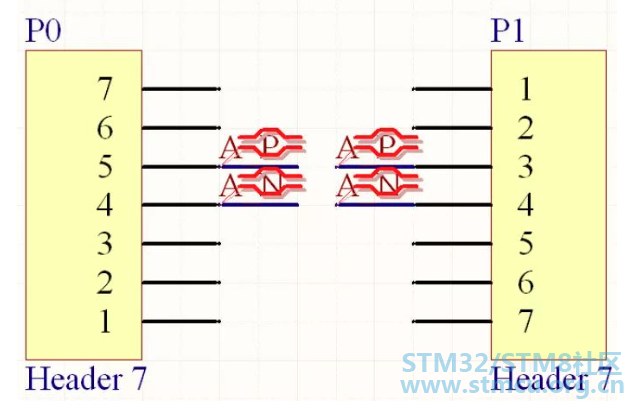

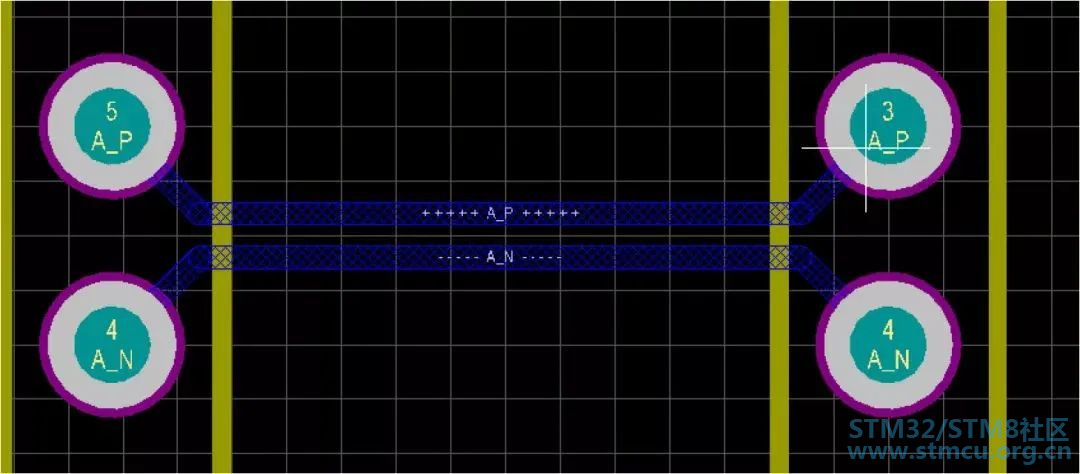

放置元件和绘制差分对信号。差分对命名规则是名称相同，后缀分别标以_P和_N。再选择Place\directives\differential pairs，放置差分对符号。
* e6 T0 P: R1 Y( n" h
" l# I  B7 p1 d9 u- d* |% Z2 m更新至PCB后：
这样就好啦~
: j: ]& i& l& X8 O% C5 d. I 0173D显示操作
, m( L# @  T/ ^- X8 B& X* _  A
4 N; H7 Y7 V) _5 `7 u% g1 M% a& H% H

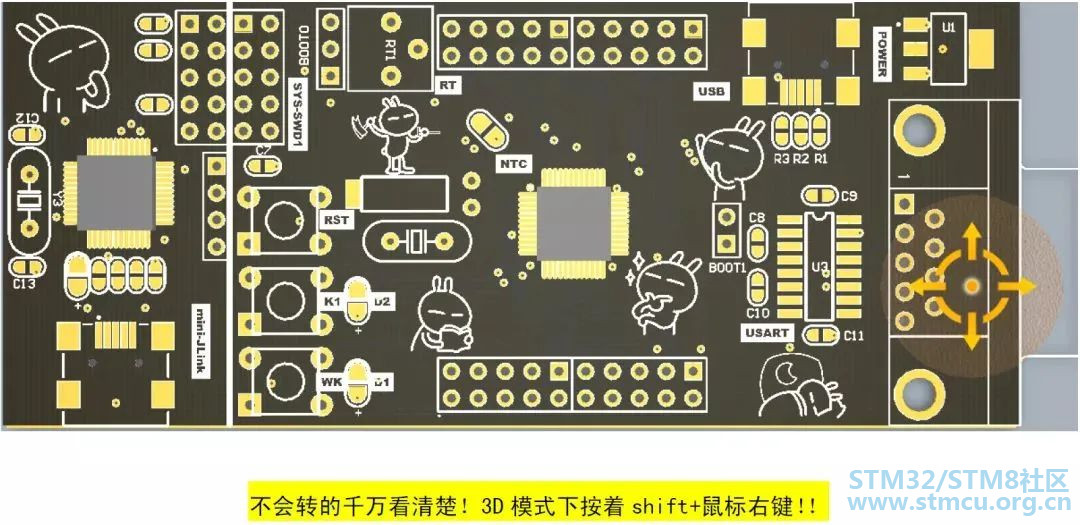

您的主窗口可以同时以2D和3D的方式显示。在2D和3D之间切换可以快捷键"3"来从一个2D视图切换到上个3D视图；按"0"拉平。Shift+right+click +drag可以旋转您的3D视图。

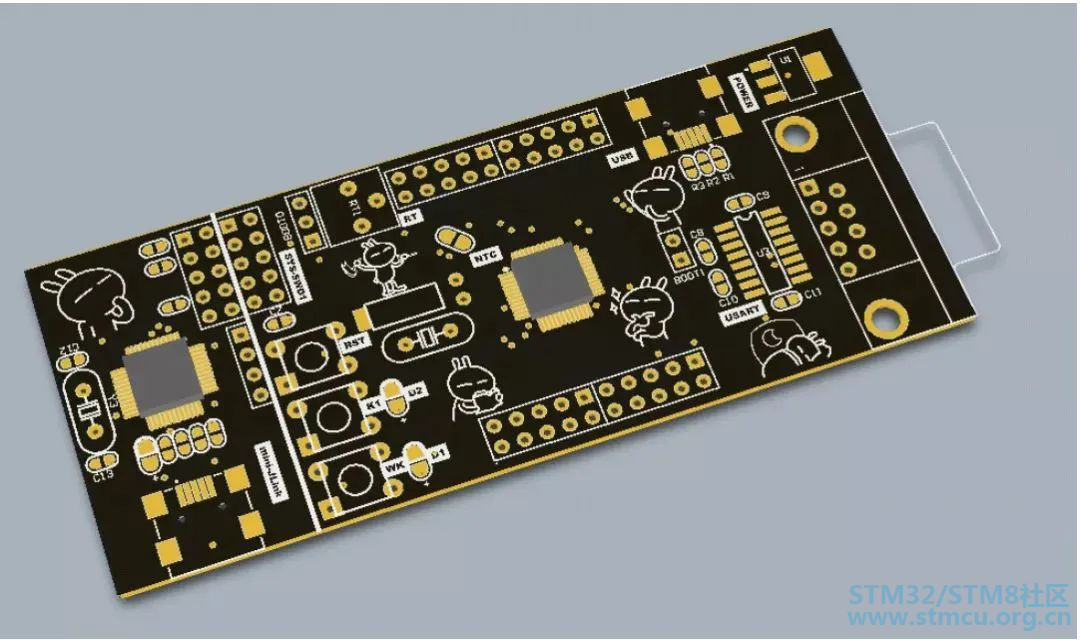

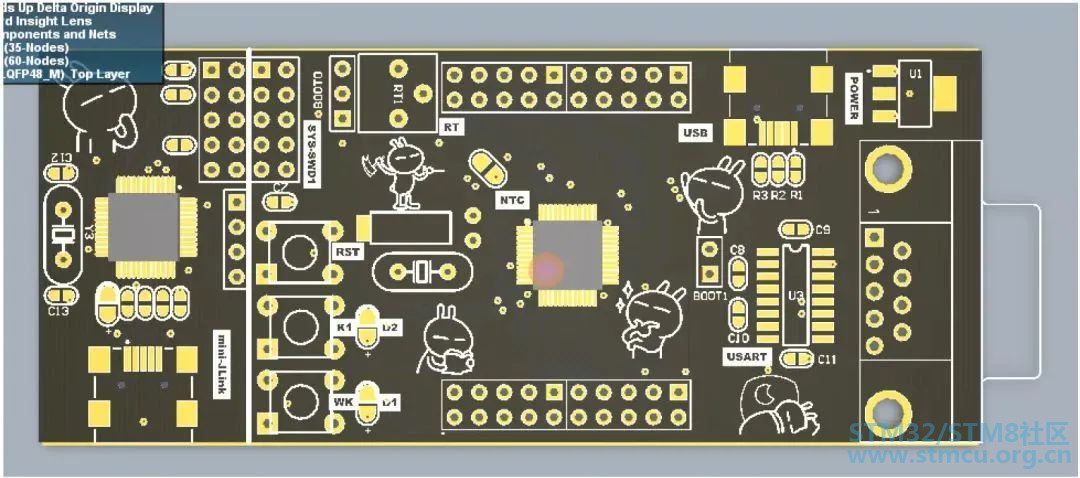

" ]( _, J4 ^1 B$ h哈哈~在此展示作者的新设计的板子~带JLINK仿真器的STM32F103C8小板~
+ \7 t# G' T4 J1 P/ w' N 018快速放大缩小视图
) X8 D" O7 K6 b3 R  e
9 u0 V+ P9 \% ^0 P$ ~

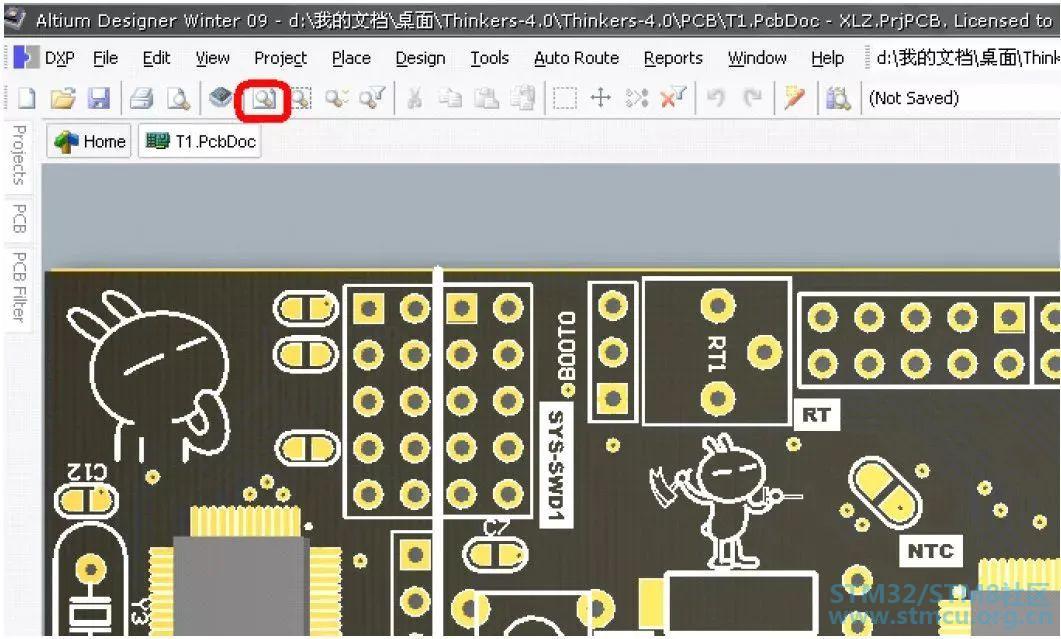

有很多方法放大窗口，真正比较实用的就3种，以下做下介绍：
/ b: ~/ o4 H" ~) \1 r1、全界面视图；

2、ctrl+滚轮（鼠标中心为中心放大与缩小）；
  C4 s! d- Q$ x! c
; X8 ^- X* Y( N2 I( E2 L7 H& J3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小。
# ~/ x+ W0 w# j6 x
) [+ c' y- q" e' g. @差不多了，想到的零零碎碎的小技巧就写到这里，截图或者找图也蛮累的，有空也会更新一下把另外的妙招写进去的~个人认为除了编程之外，作为一名嵌入式工程师（或许也不这么叫吧，我们公司硬件工程师就要包括下位机所有的软件和硬件的，只有上位机才称为软件工程师的）应该熟练掌握画板这一项技能。希望大家多多交流，把好方法留下~这样才能多学多用啊~
