一、模块硬件学习
3 `" x% s1 p# @. i, \: k
1.1.        Uart介绍

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，通常称为UART，是一种异步收发传输器，是电脑硬件的一部分。它将要传输的资料在串行通信与并行通信之间加以转换。

作为把并行输入信号转成串行输出信号的芯片，UART 通常被集成于其他通讯接口的连上。

UART 是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。在嵌入式设备中，UART 用于主机与辅助设备通信，如汽车音与外接AP 之间的通信，与PC 机通信包括与监控调试器和其它器件，如EEPOM通信。

1.1.1.        通信协议

UART作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。其中各位的意义如下：

• 起始位：先发出一个逻辑”0”的信号，表示传输字符的开始。

• 数据位：紧接着起始位之后。数据位的个数可以是5、6、7、8等，构成一个字符。通常采用ASCII码。从最低位开始传送，靠时钟定位。

• 奇偶校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验数据传送的正确性 。

• 停止位：它是一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。




由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

• 空闲位：处于逻辑“1”状态，表示当前线路上没有数据传送。
  0 q$ w' U# E* ?6 a6 R% w# Q% [

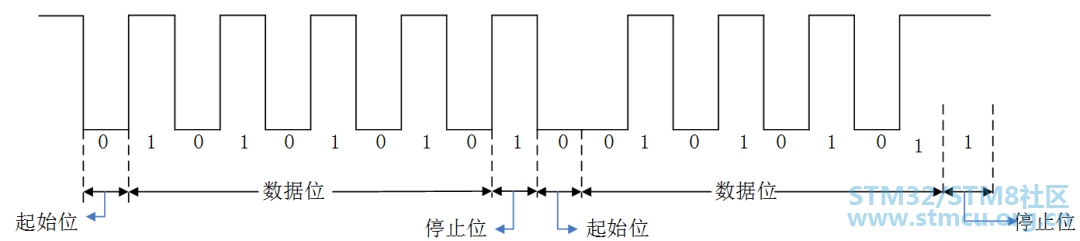

Uart传输数据如图2-1所示：

1.1.2.        波特率

波特率是衡量资料传送速率的指标。表示每秒钟传送的符号数（symbol）。一个符号代表的信息量（比特数）与符号的阶数有关。例如传输使用256阶符号，每8bit代表一个符号，数据传送速率为120字符/秒，则波特率就是120 baud，比特率是120*8=960bit/s。这两者的概念很容易搞错。

UART 的接收和发送是按照相同的波特率进行收发的。波特率发生器产生的时钟频率不是波特率时钟频率，而是波特率时钟频率的16倍，目的是为在接收时进行精确的采样，以提取出异步的串行数据。根据给定的晶振时钟和要求的波特率，可以算出波特率分频计数值。

1.1.3.        工作原理

发送数据过程：空闲状态，线路处于高电位；当收到发送数据指令后，拉低线路一个数据位的时间T，接着数据位按低位到高位依次发送，数据发送完毕后，接着发送奇偶检验位和停止位（停止位为高电位），一帧数据发送结束。

接收数据过程: 空闲状态，线路处于高电位；当检测到线路的下降沿（线路电位由高电位变为低电位）时说明线路有数据传输，按照约定的波特率从低位到高位接收数据，数据接收完毕后，接着接收并比较奇偶检验位是否正确，如果正确则通知则通知后续设备准备接收数据或存入缓存。

由于UART是异步传输，没有传输同步时钟。为了能保证数据传输的正确性，UART采用16倍数据波特率的时钟进行采样。每个数据有16个时钟采样，取中间的采样值，以保证采样不会滑码或误码。

一般UART一帧的数据位为8，这样即使每一个数据有一个时钟的误差，接收端也能正确地采样到数据。

UART的接收数据时序为:当检测到数据下降沿时，表明线路上有数据进行传输，这时计数器CNT开始计数，当计数器，当计数器为8时，采样的值为“0”表示开始位；当计数器为24=161+8时，采样的值为bit0数据；当计数器的值为40=162+8时，采样的值为bit1数据；依次类推，进行后面6个数据的采样。如果需要进行奇偶校验位，则当计数器的值为152=169+8时，采样的值为奇偶位；当计数器的值为168=1610+8时，采样的值为“1”表示停止位，一帧数据收发完成。

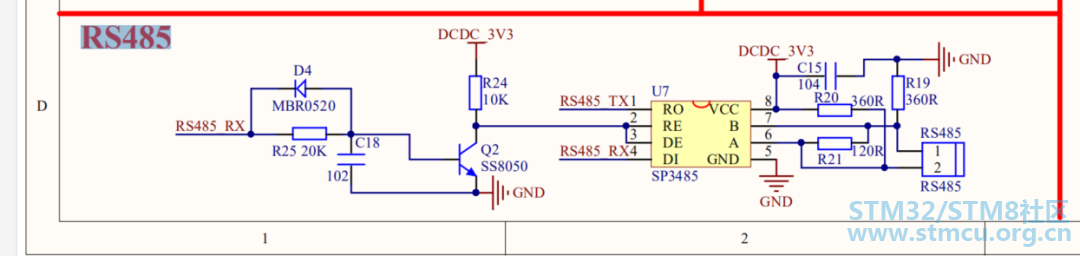

1.1.4.        RS232与RS485

UART：通常说的UART指的是一种串行通信协议，规定了数据帧格式，波特率等。RS232和RS485：是两种不同的电气协议，也就是说，是对电气特性以及物理特性的规定，作用于数据的传输通路上，它并不含对数据的处理方式。

对应的物理器件有RS232或者RS485驱动芯片，将CPU经过UART传送过来的电压信号驱动成RS232或者RS485电平逻辑。

RS232使用3-15V有效电平，而UART,因为对电气特性没有规定，所以直接使用CPU使用的电平，即TTL电平（在0-3.3V之间）。

更具体的，电气的特性也决定了线路的连接方式，比如RS232,规定用电平表示数据，因此线路就是单线路的，两根线能达到全双工的目的；RS485使用差分电平表示数据，因此必须用两根线才能达到传输数据的基本要求，要实现全双工，必须使用4根线。

RS232和RS485的区别

（1）抗干扰性

• RS485 接口是采用平衡驱动器和差分接收器的组合，具有抑制共模干扰的能力，抗噪声干扰性强。
• RS232接口使用一根信号线和一根信号返回线而构成供地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。（2）传输距离
• RS485 接口的最大传输距离标准值为1200 米（9600bps 时），实际上可达3000米。
• RS232 传输距离有限，最大传输距离标准值为50米，实际上也只能用15米左右。
• （3）通信能力
• RS485接口在总线上最多可以连接128个收发器，即具有多站能力，而这样的用户可以利用单一的RS485接口方便的建立起设备网络。
• RS232只允许一对一通信。
• （4）传输速率
• RS232传输速率较低，在异步传输时，波特率为20Kbps.
• RS485的数据最高传输速率为10Mbps.
• (5)        信号线
• RS485全双工:uart-tx 1根线，变成 RS485- A/B 2根线;uart-rx 1根线，变成 RS485- x/y 2根线，
• RS485半双工: 将全双工的 A/B; X/Y 合并起来，分时复用。
• RS232只允许一对一通信
• （6）电气电平值
• 逻辑“1”以两线间的电压差为+（2-6）V表示；逻辑“0”以两线间的电压差为-（2-6）V表示。
• 在RS232中任何一条信号的电压均为负逻辑关系。即：逻辑“1”-5-15V;逻辑“0”，+5~+15V，噪声容限为2V。即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号的信号作为逻辑“1”。
• RS232接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故使用电平转换电路方能与TTL电路连接。
• RS485接口信号电平比RS232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，方便与TTL电路连接。
  . A  U" i, C: F2 e

1.1.5.        流控

数据在两个串口传输时，常常会出现丢失数据的现象，或者两台计算机的处理速度不同，如台式机与单片机之间的通讯，接收端数据缓冲区以满，此时继续发送的数据就会丢失，流控制能解决这个问题，当接收端数据处理不过来时，就发出“不再接收”的信号，发送端就停止发送，直到收到“可以继续发送”的信号再发送数据。

因此流控制可以控制数据传输的进程，防止数据丢失。PC机中常用的两种流控为：硬件流控（包括RTS/CTS、DTR/CTS等）和软件流控制XON/XOFF（继续/停止）。

1.1.5.1.        硬件流控

硬件流控制常用的有RTS/CTS流控制和DTR/DSR流控制两种。

DTR–数据终端就绪（Data Terminal Ready)低有效，当为低时，表示本设备自身准备就绪。此信号输出对端设备，使用对端设备决定能否与本设备通信。

DSR-数据装置就绪（Data Set Ready)低有效，此信号由本设备相连接的对端设备提供，当为低时，本设备才能与设备端进行通信。

RTS - 请求发送（数据）（Request To Send)低有效，此信号由本设备在需要发送数据给对端设备时设置。当为低时，表示本设备有数据需要向对端设备发送。对端设备能否接收到本方的发送数据，则通过CTS信号来应答。

CTS -  接收发送（请求）（Clear To Send)低有效，对端设备能否接收本方所发送的数据，由CTS决定。若CTS为低，则表示对端的以准备好，可以接收本端发送数据。

以RTS/CTS流控制分析，分析主机发送/接收流程：

物理连接

主机的RTS(输出信号），连接到从机的CTS(输入信号）。主机是CTS(输入信号），连接到从机的RTS(输入信号）。

• 1.主机的发送过程：主机查询主机的CTS脚信号，此信号连接到从机的RTS信号，受从机控制。如果主机CTS信号有效（为低），表示从机的接收FIFO未满，从机可以接收，此时主机可以向从机发送数据，并且在发送过程中要一直查询CTS信号是否为有效状态。主机查询到CTS无效时，则中止发送。主机的CTS信号什么时候会无效呢？从机在接收到主机发送的数据时，从机的接收模块的FIFO如果满了，则会使从机RTS无效，也即主机的CTS信号无效。主机查询到CTS无效时，主机发送中止。

• 2.主机接收模式：如果主机接收FIFO未满，那么使主机RTS信号有效（为低），即从机的CTS信号有效。此时如果从机要发送，发送前会查询从机的CTS信号，如果有效，则开始发送。并且在发送过程中要一直查询从机CTS信号的有效状态，如果无效则终止发送。是否有效由主机的RTS信号决定。如果主机FIFO满了，则使主机的RTS信号无效，也即从机CTS信号无效，主机接收中止。




1.1.5.2.        软件流控

由于电缆的限制，在普通的控制通讯中一般不采用硬件流控制，而是使用软件流控制。

一般通过XON/XOFF来实现软件流控制。常用方法是：当接收端的输入缓冲区内数据量超过设定的高位时，就向数据发送端发送XOFF字符后就立即停止发送数据。

当接收端的输入缓冲区内数据量低于设定的低位时，就向数据发送端发送XON字符（十进制的17或Control-Q),发送端收到XON字符后就立即开始发送数据。

一般可从设备配套源程序中找到发送端收到XON字符后就立即发送数据。一般可以从设备配套源程序中找到发送的是什么字节。

应注意，若传输的是二进制的数据，标志字符也可能在数据流中出现而引起误操作，这是软件流控的缺陷，而硬件流控不会出现这样的问题。

二、Linux serial框架

在Linux系统中，终端是一种字符型设备，它有多种类型，通常使用tty(Teletype)来简称各种类型的终端设备。

对于嵌入式系统而言，最普遍采用的是Uart（Universal Asynchronous Receiver/Transmitter），串行端口，日常生活中简称端口

2.1.        TTY驱动程序框架
2.1.1.        TTY概念
2.1.1.1.        串口终端（/dev/ttyS*）

串口终端是使用计算机串口连接的终端设备。Linux把每个串行端口都看做是一个字符设备。这些串行端口所对应的设备名称是/dev/ttySAC*;

2.1.1.2.        控制台终端（/dev/console）

在Linux系统中，计算机的输出设备通常被称为控制台终端，这里特指printk信息输出到设备。/dev/console是一个虚拟的设备，它需要映射到真正的tty上，比如通过内核启动参数“console=ttySCA0”就把console映射到了串口0

2.1.1.3.        虚拟终端（/dev/tty*）

当用户登录时，使用的是虚拟终端。使用Ctcl+Alt[F1 - F6]组合键时，我们就可以切换到tty1、tty2、tty3等上面去。tty*就称为虚拟终端，而tty0则是当前所使用虚拟终端的一个别名。

2.1.2.        TTY架构分析

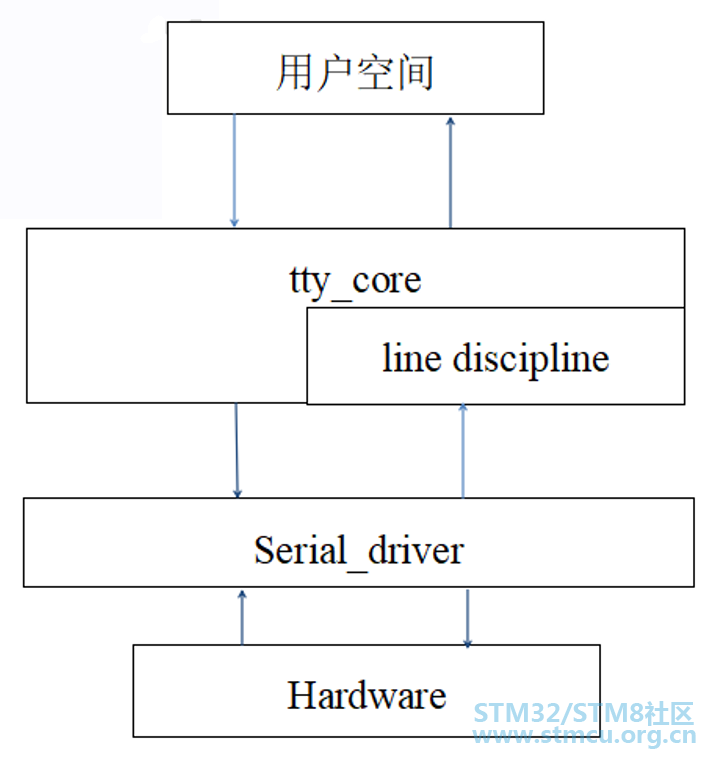

整个 tty架构大概的样子如图3.1所示，简单来分的话可以说成两层，一层是下层我们的串口驱动层，它直接与硬件相接触，我们需要填充一个 struct uart_ops 的结构体，另一层是上层 tty 层，包括 tty 核心以及线路规程，它们各自都有一个 Ops 结构，用户空通过间是 tty 注册的字符设备节点来访问。

) h( C9 b6 P2 s  D, j: \/ |图3.1tty架构图

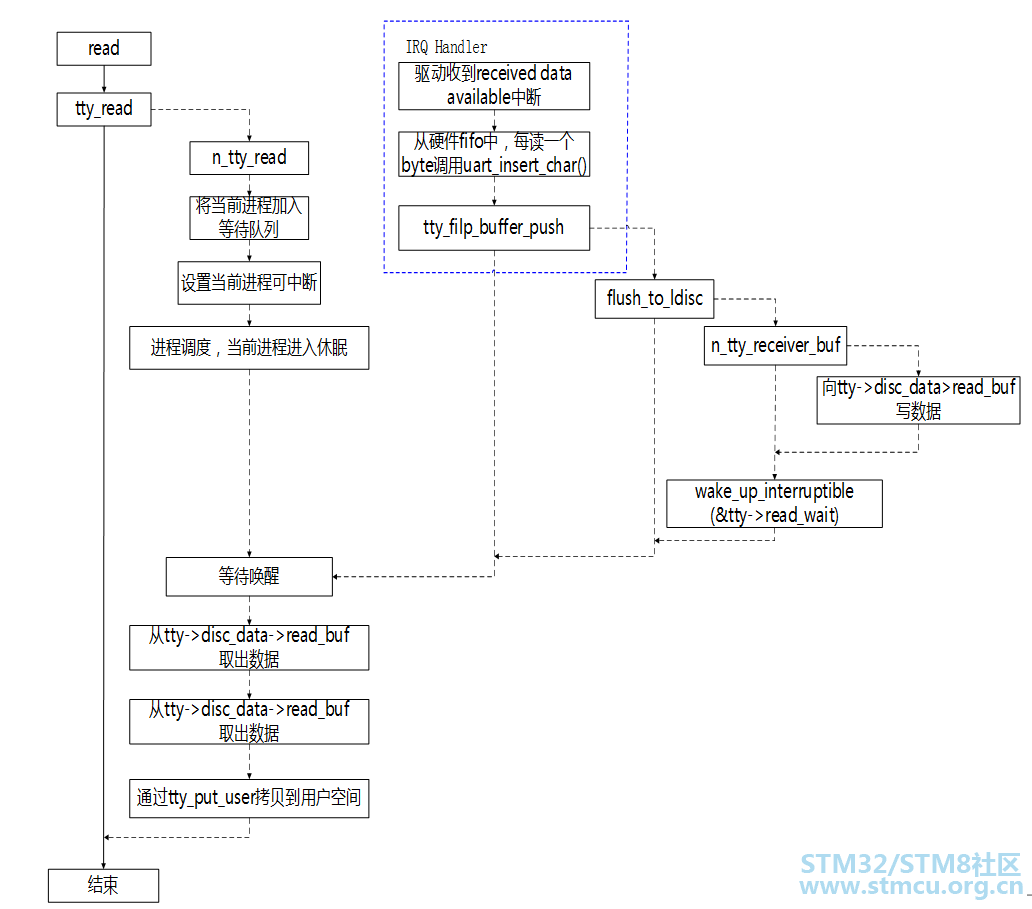

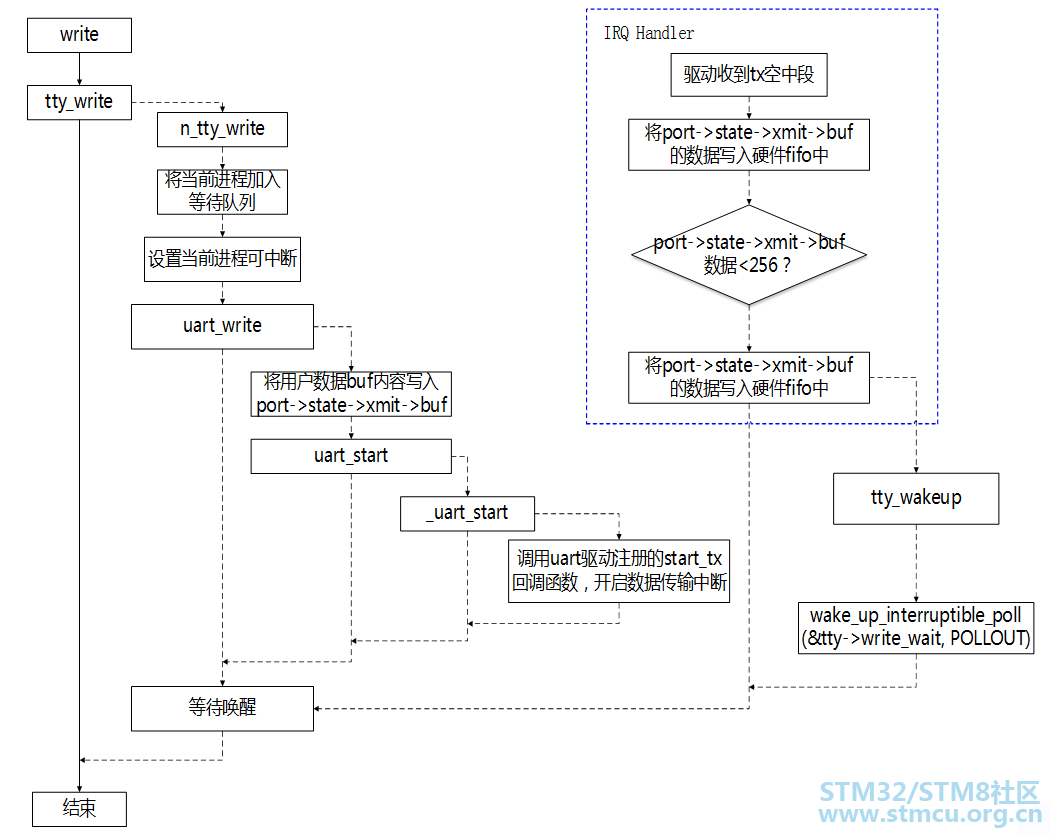

如图3.2所示，tty设备发送数据的流程为：tty核心从一个用户获取将要发送给一个tty设备的数据，tty核心将数据传递给tty线路规程驱动，接着数据被传到tty驱动，tty驱动将数据转换为可以发给硬件的格式。

接收数据的流程为:从tty硬件接收到的数据向上交给tty驱动，接着进入tty线路规程驱动，再进入tty核心，在这里它被一个用户获取。

* m" s9 f; b& o6 m; }, s# l图3.2 tty设备发送、接收数据流程

; J- A% P6 [# @- I$ S; a
2.2.        关键数据结构
2.2.1.        Struct uart_driver

uart_driver 包含了串口设备名，串口驱动名，主次设备号，串口控制台（可选））等信息，还封装了tty_driver （底层串口驱动无需关心tty_driver)

struct uart_driver {
( s# Q0 g- t" S/ a8 o) N" e6 u        struct module    *owner; /*拥有该uart_driver的模块，一般为THIS_MODULE*/
0 V0 I2 w, z$ c$ Q$ D        const char        *driver_name; /*驱动串口名，串口设备名以驱动名为基础*/
        const char        *dev_name; /*串口设备名*/
        int                 major; /*主设备号*/
5 {; P: v, H7 N+ l" b! [& e        int                 minor; /*次设备号*/
+ P+ I! \- b2 G: `* }2 l" P9 f        int                 nr; /*该uart_driver支持的串口数*/
        struct console    *cons; /*其对应的console,若该uart_driver支持serial console,
*否则为NULL*/
/*
* these are private; the low level driver should not
* touch these; they should be initialised to NULL
*/
7 k! i! k$ H6 a3 \) ystruct uart_state *state; /*下层，窗口驱动层*/
1 W/ c5 c! I; k, l+ F# b6 `& {struct tty_driver  *tty_driver; /*tty相关*/

$ y1 c( q6 p: r; O/ I. K2.2.2.        struct console

实现控制台打印功能必须要注册的结构体

struct console {
      char name[16];
* V: n3 @( {3 c. E2 `- {      void(*write)(struct console *，const char *, unsigined);
      int (*read)(struct console *, char *, unsigned);
9 v, S# l8 c! p" n* P      struct tty_driver *(struct console *,int*);
6 W9 x; H7 H& D" m7 T8 ~# s      void (*unblank)(void);
      int  (*setup)(struct console *, char *);
! T& f" h' l# Q1 y8 O7 G' _' L      int  (*early_setup)(void);
      short  flags;
) ]3 E) b* H* f! B7 q' H3 U0 ?      short  index; /*用来指定该console使用哪一个uart port (对应的uart_port中的line),如果为-1,kernel会自动选择第一个uart port*/
4 \: e% M0 s8 C) B      int   cflag;
& K/ b. {6 @4 k9 t) N+ t      void  *data;
4 L6 r" c5 H# |! p6 d$ c      struct   console *next;
* ?% U7 m5 m/ i9 b0 J0 ~* P};

- F0 [8 P( [8 B5 c: l: I  p2.2.3.        struct uart_state

每一个uart端口对应着一个uart_state，该结构体将uart_port与对应的circ_buf联系起来。uart_state有两个成员在底层串口驱动会用到:xmit和port。

用户空间程序通过串口发送数据时，上层驱动将用户数据保存在xmit;而串口发送中断处理函数就是通过xmit获取到用户数据并将它们发送出去。串口接收中断处理函数需要通过port将接收到的数据传递给线路规程层。

struct uart_state {
2 v& |& r/ M* X7 c& g2 Q9 t$ w, s       struct  tty_port  port;

       enum uart_pm_state   pm_state;
3 @" g6 i# C. M       struct circ_buf     xmit;

0 _. A, f9 a2 `# r# O; n       struct uart_port     *uart_port; /*对应于一个串口设备*/
}；
- M- F: p& l9 R/ n3 m
2.2.4.        struct uart_port

uart_port用于描述串口端口的I/O端口或I/O内存地址、FIFO大小、端口类型、串口时钟等信息。实际上，一个uart_port实现对应一个串口设备。

struct uart_port {
        spinlock_t              lock;                   /* port lock */
        unsigned long           iobase;                 /* in/out[bwl] */
        unsigned char __iomem   *membase;               /* read/write[bwl] */
        unsigned int            (*serial_in)(struct uart_port *, int);
! P. L  R$ G( l; R2 x        void                    (*serial_out)(struct uart_port *, int, int);
. _1 W$ O0 A8 m; ?  x3 h& T        void                    (*set_termios)(struct uart_port *,
                                               struct ktermios *new,
$ H3 i' {: ]5 {9 D: @' F                                               struct ktermios *old);
, u0 f* o9 p) M) S2 ~        int                     (*handle_irq)(struct uart_port *);
) G0 W! D! C* h% [        void                    (*pm)(struct uart_port *, unsigned int state,
0 Y6 O# Q& ]5 {6 z" n) v                                      unsigned int old);
        void                    (*handle_break)(struct uart_port *);
        unsigned int            irq;                    /* irq number */
; d- w# ]+ r! n        unsigned long           irqflags;               /* irq flags  */
        unsigned int            uartclk;                /* base uart clock */
        unsigned int            fifosize;               /* tx fifo size */
        unsigned char           x_char;                 /* xon/xoff char */
6 Q! y2 l: Z7 Z; O- r        unsigned char           regshift;               /* reg offset shift */
        unsigned char           iotype;                 /* io access style */
        unsigned char           unused1;
( Q- ?* L! o; o! B3 t9 L
#define UPIO_PORT               (0)
9 _0 m$ H7 W" }# @* O#define UPIO_HUB6               (1)
#define UPIO_MEM                (2)
#define UPIO_MEM32              (3)
1 k+ m8 a1 r6 e/ @) G#define UPIO_AU                 (4)                     /* Au1x00 and RT288x type IO */
( u/ Z, u0 a  M# U2 i0 g% `#define UPIO_TSI                (5)                     /* Tsi108/109 type IO */

        unsigned int            read_status_mask;       /* driver specific */
; o5 b- u9 T4 A9 Q! Y; S# v  y0 q        unsigned int            ignore_status_mask;     /* driver specific */
6 Y- b" J  I0 n! Z/ p+ _/ T        struct uart_state       *state;                 /* pointer to parent state */
        struct uart_icount      icount;                 /* statistics */

        struct console          *cons;                  /* struct console, if any */
#if defined(CONFIG_SERIAL_CORE_CONSOLE) || defined(SUPPORT_SYSRQ)
: B8 m3 `! _$ {- M. {$ z4 A        unsigned long           sysrq;                  /* sysrq timeout */
#endif
  q% Y- x' ]% [& A, v; \
        upf_t                   flags;
7 U! K( }* ~, \, X  q# V
#define UPF_FOURPORT            ((__force upf_t) (1 << 1))
& ]% O: `$ `0 c- |. n/ r4 W#define UPF_SAK                 ((__force upf_t) (1 << 2))
#define UPF_SPD_MASK            ((__force upf_t) (0x1030))
#define UPF_SPD_HI              ((__force upf_t) (0x0010))
#define UPF_SPD_VHI             ((__force upf_t) (0x0020))
#define UPF_SPD_CUST            ((__force upf_t) (0x0030))
" ]: z2 [- O& v  q$ d! T#define UPF_SPD_SHI             ((__force upf_t) (0x1000))
#define UPF_SPD_WARP            ((__force upf_t) (0x1010))
5 _! V! h) q/ t5 i8 o1 q#define UPF_SKIP_TEST           ((__force upf_t) (1 << 6))
; A4 S3 A$ o2 i# f; H* J% k#define UPF_AUTO_IRQ            ((__force upf_t) (1 << 7))
#define UPF_HARDPPS_CD          ((__force upf_t) (1 << 11))
! q$ P# b* E4 {- ^" q: }- |#define UPF_LOW_LATENCY         ((__force upf_t) (1 << 13))
# }3 x7 X2 P3 @& b7 f- n( h#define UPF_BUGGY_UART          ((__force upf_t) (1 << 14))
#define UPF_NO_TXEN_TEST        ((__force upf_t) (1 << 15))
#define UPF_MAGIC_MULTIPLIER    ((__force upf_t) (1 << 16))
/* Port has hardware-assisted h/w flow control (iow, auto-RTS *not* auto-CTS) */
4 ^, y5 V7 [4 G- c  i+ A#define UPF_HARD_FLOW           ((__force upf_t) (1 << 21))
& w9 q0 P0 d5 j( `/* Port has hardware-assisted s/w flow control */
7 e# v, q5 C$ P8 P5 g8 k8 K: e( S! B) m#define UPF_SOFT_FLOW           ((__force upf_t) (1 << 22))
#define UPF_CONS_FLOW           ((__force upf_t) (1 << 23))
5 O  h, e# }/ y6 i#define UPF_SHARE_IRQ           ((__force upf_t) (1 << 24))
; ^) `4 d8 x( U3 x: o- j) T+ S6 |#define UPF_EXAR_EFR            ((__force upf_t) (1 << 25))
0 x8 D- I$ g9 J9 N. @/ j1 l+ m$ f#define UPF_BUG_THRE            ((__force upf_t) (1 << 26))
/* The exact UART type is known and should not be probed.  */
) u) p, ?0 f5 v#define UPF_FIXED_TYPE          ((__force upf_t) (1 << 27))
& G: H" E  T' ^#define UPF_BOOT_AUTOCONF       ((__force upf_t) (1 << 28))
#define UPF_FIXED_PORT          ((__force upf_t) (1 << 29))
#define UPF_DEAD                ((__force upf_t) (1 << 30))
) Z' Y  @6 J6 ^#define UPF_IOREMAP             ((__force upf_t) (1 << 31))
) Y2 g* M0 V" v' Q" t$ B; K
: ~" l* _6 @: U#define UPF_CHANGE_MASK         ((__force upf_t) (0x17fff))
#define UPF_USR_MASK            ((__force upf_t) (UPF_SPD_MASK|UPF_LOW_LATENCY))

3 y% ]3 r4 r' y9 }, A1 L7 u: j$ _- L        unsigned int            mctrl;                  /* current modem ctrl settings */
- D5 ]9 S: }: [- R# r( z        unsigned int            timeout;                /* character-based timeout */
. Z2 [/ L  S7 W( h( H        unsigned int            type;                   /* port type */
        const struct uart_ops   *ops;
" Q1 e: [6 F8 J% r        unsigned int            custom_divisor;
        unsigned int            line;                   /* port index */
7 Z* h: b- w' A3 F, A' l        resource_size_t         mapbase;                /* for ioremap */
        struct device           *dev;                   /* parent device */
        unsigned char           hub6;                   /* this should be in the 8250 driver */
( c( E- D( I! X! A! |- t( ?* g3 S        unsigned char           suspended;
        unsigned char           irq_wake;
+ k: Q9 e8 V2 _, Q        unsigned char           unused[2];
        void                    *private_data;          /* generic platform data pointer */
};

8 |6 T: g9 `4 l+ z2.2.5.        struct uart_ops

struct uart_ops涵盖了驱动可对串口的所有操作

struct uart_ops {
- c. f  f! y8 s/ r) |/ @" v$ f        unsigned int    (*tx_empty)(struct uart_port *);
5 y" B5 _4 d7 d' G9 ^6 v        void            (*set_mctrl)(struct uart_port *, unsigned int mctrl);
8 ?; ~! H3 e+ A7 Z' s        unsigned int    (*get_mctrl)(struct uart_port *);
        void            (*stop_tx)(struct uart_port *);
. h# T8 a# w3 A        void            (*start_tx)(struct uart_port *);
        void            (*throttle)(struct uart_port *);
0 _+ W/ Y) v5 m* C0 d        void            (*unthrottle)(struct uart_port *);
2 l( J3 S3 n! `8 c( L- }; n        void            (*send_xchar)(struct uart_port *, char ch);
        void            (*stop_rx)(struct uart_port *);
        void            (*enable_ms)(struct uart_port *);
1 m; K+ c, |1 p5 J4 ~1 a/ f        void            (*break_ctl)(struct uart_port *, int ctl);
        int             (*startup)(struct uart_port *);
3 g" M" P9 n3 P& t4 y5 T" a  M' W" G, M        void            (*shutdown)(struct uart_port *);
        void            (*flush_buffer)(struct uart_port *);
; Z3 E- H/ v2 ?% x+ U        void            (*set_termios)(struct uart_port *, struct ktermios *new,
" S1 p. s4 c8 |4 @                                       struct ktermios *old);
        void            (*set_ldisc)(struct uart_port *, int new);
        void            (*pm)(struct uart_port *, unsigned int state,
" p+ ^. {9 i2 Q* N' A                              unsigned int oldstate);
        int             (*set_wake)(struct uart_port *, unsigned int state);

        /*
+ }4 u9 L1 _; J; D+ r; O+ f2 G         * Return a string describing the type of the port
# W2 L  b2 G! J6 J4 N         */
9 ?" r! d; ~: g9 \* c        const char      *(*type)(struct uart_port *);
/ J! A# a( U/ A1 D
% {2 q) z; m6 {3 o/ U3 t7 k. A) N        /*
8 H. b8 F: m% S& c  L! S+ X& ~2 k         * Release IO and memory resources used by the port.
2 _' T# X1 d( A. J& U         * This includes iounmap if necessary.
5 }; r8 o$ U% r4 z         */
/ R% Y  }; F& N( Y; w! n# r        void            (*release_port)(struct uart_port *);

        /*
         * Request IO and memory resources used by the port.
         * This includes iomapping the port if necessary.
% L& p, F3 T/ I# u$ S0 W  ?0 Q         */
        int             (*request_port)(struct uart_port *);
        void            (*config_port)(struct uart_port *, int);
8 Z6 k5 P  V9 D  Z' `1 E        int             (*verify_port)(struct uart_port *, struct serial_struct *);
* K* y  O9 F6 R8 A        int             (*ioctl)(struct uart_port *, unsigned int, unsigned long);
#ifdef CONFIG_CONSOLE_POLL
* j7 w9 ?5 `# S) P        int             (*poll_init)(struct uart_port *);
        void            (*poll_put_char)(struct uart_port *, unsigned char);
        int             (*poll_get_char)(struct uart_port *);
#endif
};

3 z3 F2 z2 H. Y/ r5 \$ e2.3.        关键流程
1 H) K6 n$ u. d" Y  j2.3.1.        注册流程
' O) G1 ~( N2 t% U8 R: Q2.3.1.1.        注册uart_driver

此接口在uart driver中调用，用来注册uart_driver到kernel中，调用阶段在uart driver的初始阶段，例如：module_init(), uart_driver的注册流程图

9 F0 W+ C# v4 d% [4 Y. a图3.3uart driver注册流程

注册过程主要做了以下操作：

• 1、根据driver支持的最大设备数，申请n个uart_state空间，每一个uart_state都有一个uart_port。
• 2、分配一个tty_driver,并将uart_driver->tty_driver指向它。
• 3、对tty_driver进行设置，其中包括默认波特率、检验方式等，还有一个重要的ops,结构体tty_operation的注册，它是tty核心与串口驱动通信的接口。
• 4、初始化每一个uart_state的tty_port;
• 5、注册tty_driver。注册uart_driver实际上是注册tty_driver,与用户空间打交道的工作完全交给tty_driver,这一部分是内核实现好的不需要修改
  5 ?+ U& `. f$ {. E$ ]! H2 ^

2.3.1.2.        添加uart_port

此接口用于注册一个uart port 到uart driver上，通过注册，uart driver就可以访问对应的uart port,进行数据收发。该接口在uart driver中的probe函数调用，必须保证晚于uart_register_drver的注册过程。

uart driver在调用接口前，要手动设置uart_port的操作uart_ops，使得通过调用uart_add_one_port接口后驱动完成硬件的操作接口注册。uart添加port流程如图3-4所示：

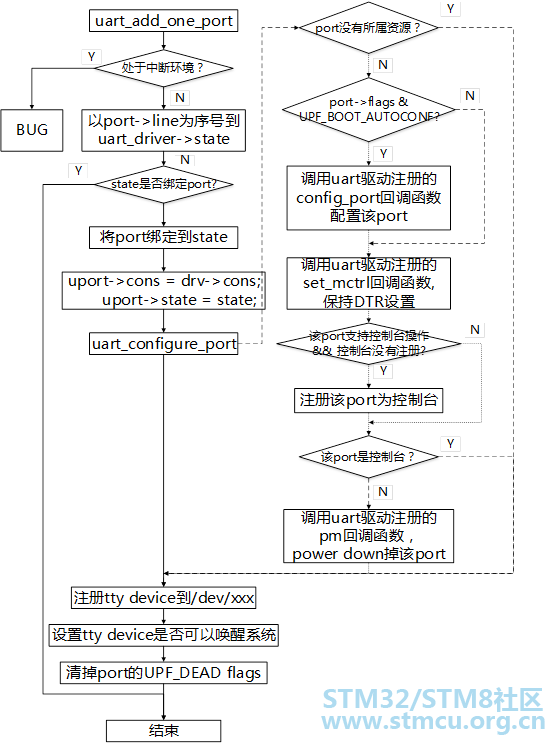

图3-4 uart添加port流程图

" k" o4 @) E2 {
2.4.        数据收发流程
2.4.1.        打开设备（open操作）

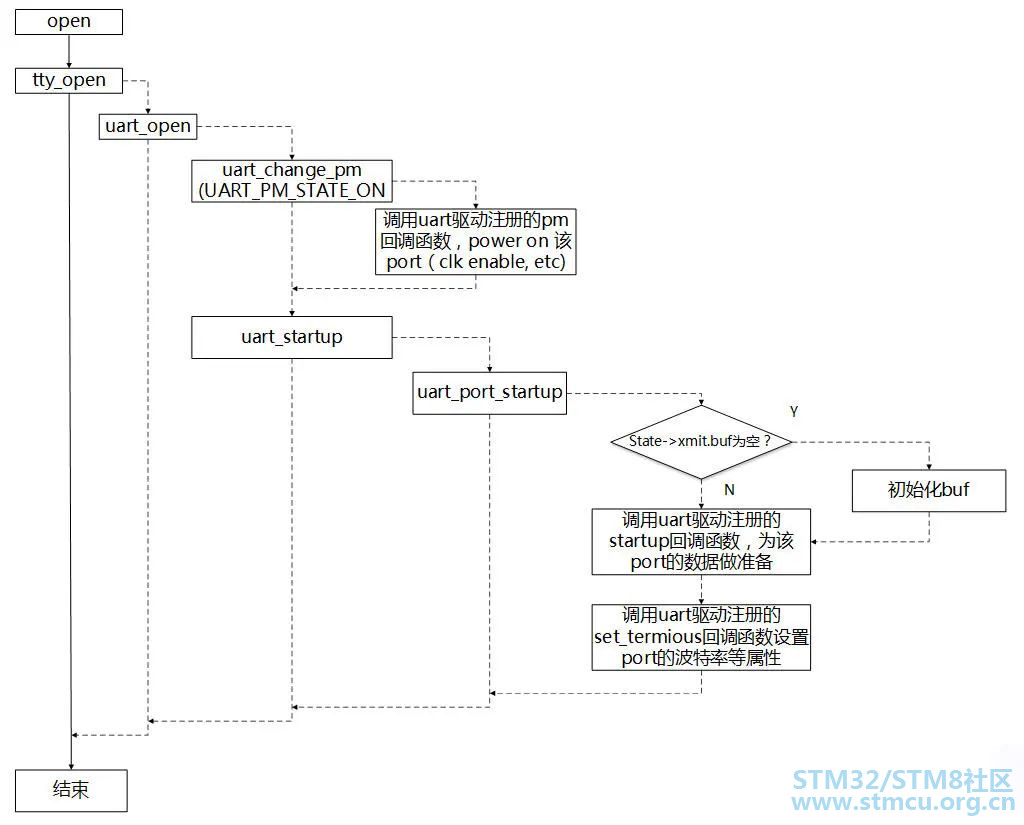

open设备的大体流程如图3-5所示:

图3-5 open设备流程


2.4.2.        数据发送流程（write操作）

发送数据大体流程如图3-6所示：

图3-6 发送数据流程
+ J! H  P+ C) T/ h( h; c

# b6 Q5 ]) J; \& O2 w9 {* T2.4.3.        数据接收流程（read操作）

接收数据的大体流程如图3-7所示：

图3-7数据接收流程
8 y# m" E1 l+ ^- b+ L; T7 J
; D0 a% v0 [! ^; x2 A6 [! X" a
2.4.4.        关闭设备（close操作）

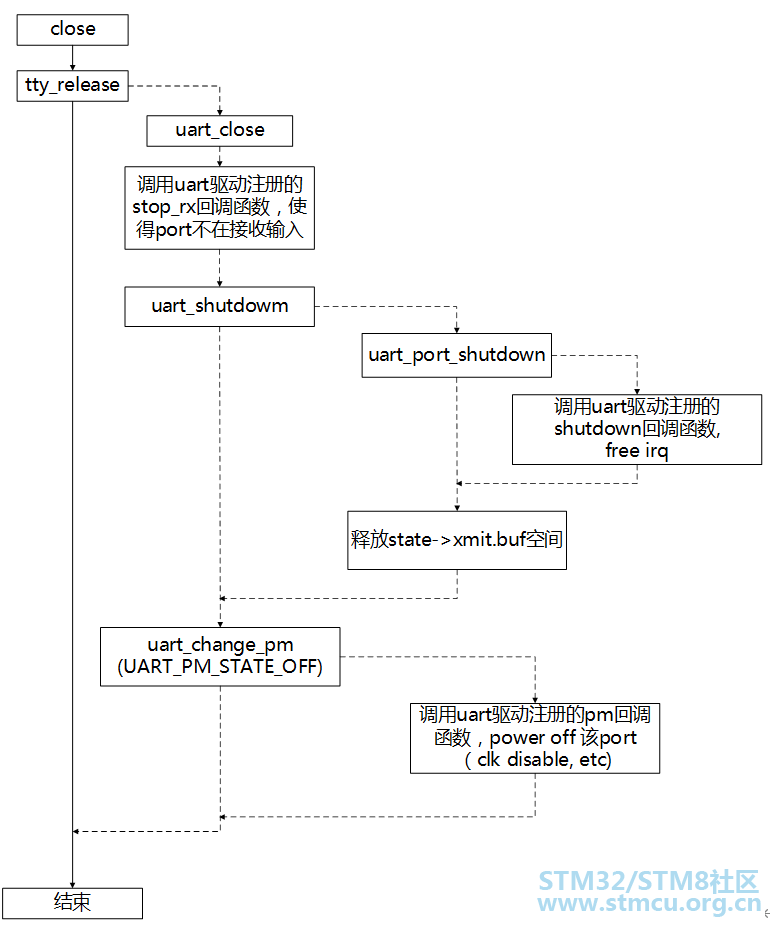

close设备的大体流程如图3-8所示：

图3-8 close设备流程


2.4.5.        注销流程
/ i0 u) X% v1 w: z/ ?2.4.5.1.        移除uart_port

此接口用于从uart driver上注销一个uart port，该接口在uart driver中的remove函数中调用。uart移除port的流程如图3-9所示:

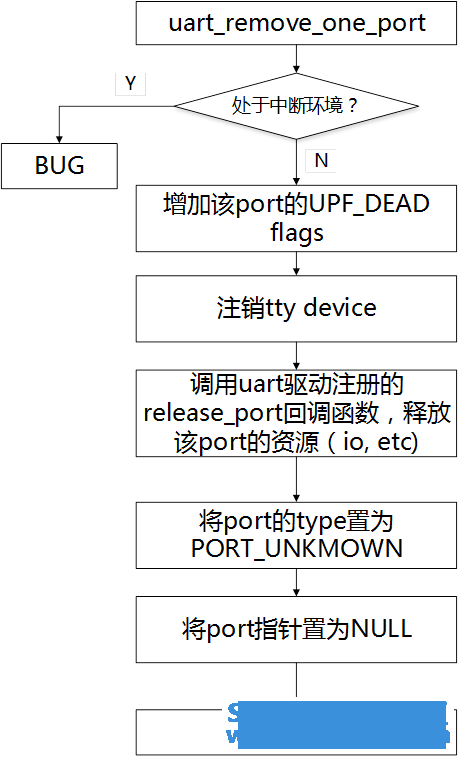

图3.9 uart移除port流程图


2.4.5.2.        注销uart_driver

此接口在uart driver中调用，用来从kernel中注销uart_driver，调用阶段在uart driver的退出阶段，例如：module_exit(),uart driver的注销流程如图3.10所示

% P; o+ V) i" Z; [( t. W2.5.        使用rs485通信
2.5.1.        rs485和rs232的区别

uart(TTL-3.3V)/rs232(工业级 +-12V)是电压驱动，rs485是电流驱动(能传输更远的距离） rS232用电平表示数据,使用2根线可实现全双工，rs485用差分电平表示数据，因此必须用4根线实现全双工rs485;

全双工：uart-tx 1根线变成rs485-A/B 2根线；uart-rx 1根线变成rs485- X/Y两根线;

rs485半双工: 将全双工的A/B和X/Y合并起来分时复用；rs485-de/re是给转换器的一个控制信号，对我们芯片来说，都是输出；

2.5.2.        rs485调试方法：

首先保证uart模块和相关gpio,电压转换芯片工作正常：

• a,保证uart tx/rx功能正常。
• b,用gpio-output来控制 de/re 相关的2个gpio,观察 de/re的gpio输出low/high是否正常
• c,在b的基础上，单独调试 rs485-tx/rs485-rx,单端调试是否pass.
  + W' Y4 b: p1 ?6 o9 L$ N

模式12-gpio-normal-uart-rs485-halfduplex (2个gpio独立控制de/re, enable就是将相关gpio设置到active电平;不用uart控制器的rs485模式;uart控制器处于normal模式)

• a, 默认re-en, de-dis，默认rs485-rx
• b, 当要发送的时候，re-dis, de-enable, 然后uart-tx.
• c, tx完成之后，de-dis; re-en，进入默认的rs485-rx模式。


模式21-gpio-normal-uart-rs485-halfduplex 这个模式的前提条件，外设器件的 de/re必须是相反极性的，比如de是高电平有效，re是低电平有效，则可以用一个gpio,来控制 de/re，此时de/re一定是互斥的。(1个gpio控制de/re, enable就是将相关gpio设置到active电平;不用uart控制器的rs485模式;uart控制器处于normal模式)

• a, re-en，进入rs485-rx模式 (re 通常是低电平有效，这一步就是 设置 re对应的gpio为低电平)
• b, 当要发送的时候，设置gpio:re-disable, de-enable, 然后uart-tx.(re 通常是低电平有效，这一步就是 设置 re对应的gpio为高电平)
• c, tx完成之后，de-disable; re-enable，进入默认的rs485-rx模式。(re 通常是低电平有效，这一步就是 设置 re对应的gpio为低电平)
  6 m; I7 p( ~' ^) ~- ?& h$ C8 L. ~  N5 T; F, a

模式3rs485-software-halfduplex(de/re 独立输出) (使能uart控制器的rs485模式; 通过uart模块内部reg来控制 de/re 信号)

• a，使能uart控制器的 rs485模式，并按照电压转换芯片的特性，设置de/re polarity
• b, 设置rs485的模式为 sw-half-duplex, 设置 de-timing寄存器; 设置 de/re turnaround 寄存器。
• c, 默认为rs485-rx模式，设置 de-dis/re-en
• d, 当要tx的时候，设置 de-en/re-dis
• e, 发送完成，设置 de-dis/re-en


模式4rs485-hardware-halfduplex(de/re 独立输出) 基本配置同模式3，但是设置 rs485模式为 hardware-halfduplex模式

• a, 只要设置 de-en/rx-en 都为1，然后就不用管了，硬件实现半双工切换。
  ' u6 o/ W( t* [; w

模式5：使用纯硬件的办法实现RS485半双工功能，电路如图所示：

接收：默认没有数据时，UART_TX为高电平，三极管导通，485芯片RE低电平使能，RO接收数据使能，此时从485AB口收到什么数据就会通过RO通道传到MCU，完成数据接收过程。发送：当发送数据时，UART_TX会有一个下拉的电平，表示开始发送数据，此时三极管截止，DE为高电平发送使能。当发送数据‘0’时，由于DI口连接地，此时数据‘0’就会传输到AB口 A-B<0,传输‘0’，完成了低电平的传输。当发送‘1’时，此时三极管导通，按理说RO使能，此时由于还处在发送数据中，这种状态下485处于高阻态，此时的状态通过A上拉B下拉电阻决定，此时A-B>0传输‘1’，完成高电平的传输。

3.        模块详细设计
/ M9 D; k: ^9 u2 t& p9 u6 t5 F3.1.        关键函数接口
3.1.1.        uart_register_driver
( I8 T1 \/ o. Q. r/*功能：  uart_register_driver用于串口驱动uart_driver注册到内核(串口核心层）中，通常在模块初始化函数调用该函数。
*参数：drv:要注册的uart_driver
*返回值：成功，返回0；否则返回错误码
*/
int uart_register_driver(struct uart_driver *drv)

5 n& P. r0 ?# M$ @3 ~3.1.2.        uart_unregister_driver
+ I* f5 c* i: |8 R/*功能：uart_unregister 用于注销我们已注册的uart_driver,通常在模块卸载函数调用该函数，
*参数 : drv:要注销的uart_driver
*返回值：成功返回0，否则返回错误码
*/
  w# c7 |# x; i* c1 |7 q5 _. dvoid uart_unregister_driver(struct uart_driver *drv)
2 R2 R  E6 `1 @
2 Y1 t  h% a+ `1 Y3.1.3.        uart_add_one_port
/*功能：uart_add_one_port用于为串口驱动添加一个串口端口，通常在探测到设备后(驱动的设备probe方法)调用该函数
*参数：
*     drv:串口驱动
*     port:要添加的串口端口
( p7 y$ T4 H9 Y6 Y: n6 p6 A- H+ O *返回值：成功，返回0；否则返回错误码
; O% `7 p0 ^  q- r; Z1 E3 I. \ */
# m6 V: x; o3 }' J# [int uart_add_one_port(struct uart_driver *drv,struct uart_port *port)
' s5 N* h- S% }) Q/ u
3.1.4.        uart_remove_one_port
6 K. l. V1 x: T% j( n2 g/*功能：uart_remove_one_port用于删除一个已经添加到串口驱动中的串口端口，通常在驱动卸载时调用该函数
*参数：
& h+ t. I7 n7 W* ~: } *     drv:串口驱动
*     port:要删除的串口端口
/ y; f  j0 A/ d8 W *返回值：成功，返回0；否则返回错误码
3 A# D3 R1 _4 c/ u& X */
int uart_remove_one_port(struct uart_driver *drv,struct uart_port *port)
9 W1 v) W) p/ ?- v0 [3 s- N+ |5 p
3.1.5.        uart_write_wakeup
/*功能：uart_write_wakeup唤醒上层因串口端口写数据而堵塞的进程，通常在串口发送中断处理函数中调用该函数
. v7 K7 v# |) V9 d* u1 Q *参数：
3 a+ N2 W. E4 ?8 h7 T/ I *     port: 需要唤醒写堵塞进程的串口端口
*/
void uart_write_wakeup(struct uart_port *port)
8 z) I: _+ |; X' F! a5 M
3.1.6.        uart_suspend_port
/*功能：uart_suspend_port用于挂起特定的串口端口
% u# L. g4 H5 O" U, N7 h8 B *参数：
*     drv:要挂起的串口端口锁所属的串口驱动
*     port:要挂起的串口端口
) d4 E  R8 p7 `) d+ w) x3 n. u *返回值：成功返回0；否则返回错误码
*/
- F: {- s7 W. ?int uart_suspend_port(struct uart_driver *drv, struct uart_port *port)

3.1.7.        uart_resume_port
: _& l' u$ b6 p( T. K9 R/*功能：uart_resume_port用于恢复某一已挂起的串口
) h8 S' s5 ?! B% W4 U *参数：
*     drv:要恢复的串口端口所属的串口驱动
*     port:要恢复的串口端口
8 W( `% ~8 v2 L# i8 x7 X *返回值：成功返回0；否则返回错误码
3 d! X; ?+ f3 i5 P/ {' x7 b */
7 ^1 b$ Q3 L. yint uart_resume_port(struct uart_driver *drv, struct uart_port *port)
* B4 l3 E2 Z; ]9 W3.1.8.        uart_get_baud_rate
" ?* _% k& V$ C/ c/*功能：uart_get_baud_rate通过解码termios结构体来获取指定串口的波特率
2 D1 ^7 d+ q, [6 t; `5 T *参数：
0 L) V3 m+ g* w6 d6 W7 N *     port：要获取波特率的串口端口
*     termios:当前期望的termios配置(包括串口波特率)
*     old:以前的termios配置，可以为NULL
. z$ w9 S1 N2 k *     min:可以接受的最小波特率
*     max:可以接受的最大波特率
' L# B$ V8 w4 L. d *     返回值：串口波特率
*/
unsigned int uart_get_baund_rate(struct uart_port *port, struct ktermios *termios, struct ktermios *old,unsigned int min, unsigned int max)
+ Q$ S7 k- p2 K1 u3 [3.1.9.        uart_get_divisor
/*功能：uart_get_divisor 用于计算某一波特率的串口时钟分频数(串口波特率除数）
4 O0 F3 k, s# W# r0 _/ R3 t; w& ]. h *参数：
: O! a8 ^8 a! q; |$ D: ^: P *     port：要计算分频数的串口端口
/ |: K7 ~6 x6 F! V+ Q7 V *     baud：期望的波特率
+ \& x% p" y# C' {& W *返回值：串口时钟分频数
* g: |) _% L/ N# k0 f0 x */
unsigned int uart_get_divisor(struct uart_port *port, unsigned int baund)
7 T- i) E! I3 x. f3 n( [3.1.10.        uart_update_timeout
/*功能：uart_update_timeout用于更新（设置）串口FIFO超出时间
*参数：
*     port：要更新超时间的串口端口
*     cfalg：termios结构体的cflag值
; Q) ]# V% U4 b1 M *     baud：串口的波特率
. z: k: D# E- {) A; Y$ A( ^: v( M# n */
9 c. D+ z! j! tvoid uart_update_timeout(struct uart_port *port,unsigned int cflag, unsigned int baud)
% n% l  p8 w/ R9 Q. a0 S/ w4 \3.1.11.        uart_insert_char
5 \+ n; x' J) {- B+ u/*功能：uart_insert_char用于向uart层插入一个字符
' N, e5 M* ?! J- _7 C *参数：
% g5 H3 f- \; I$ C( ~& \6 B *     port：要写信息的串口端口
; }' `, B* F% @ *     status：RX buffer状态
& f* a" ~: w7 ]3 P2 j0 J *     overrun：在status中的overrun bit掩码
*     ch：需要插入的字符
1 G! ~/ c. a! I *     flag：插入字符的flag：TTY_BREAK,TTY_PSRIYY, TTY_FRAME
*/
1 V, M3 \  e5 zvoid uart_insert_char(struct uart_port *port, unsigned int status, unsigned int overrun,unsigned int ch, unsigned int flag)
* G) |3 `. Q) R) Q! G& Z5 ?4 b3.1.12.        uart_console_write
+ m' b* Z, F1 Z/*功能：uart_console_write用于向串口端口写一控制台信息
: p: b- x4 ?6 E" O. _ *参数：
9 G$ R7 A+ |" D2 b& i. x/ i *     port：要写信息的串口端口
. H1 Z* S; q+ {0 G# E *     s:要写的信息
*     count：信息的大小
*     putchar：用于向串口端口写字符的函数，该函数有两个参数：串口端口和要写的字符
*/
  ~; i) m, ?1 ?4 h0 ]  ^6 L4 ZVoid uart_console_write(struct uart_port *port,const char *s, unsigned int count,viod(*putchar)(struct uart_port*, int))
4.        模块使用说明
4.1.        串口编程
4.1.1.        串口控制函数[td]

属性	说明
tcgetatrr	取属性（termios结构）
tcsetarr	设置属性（termios结构）
cfgetispeed	得到输入速度
cfsetispeed	得到输出速度
cfstospeed	设置输出速度
tcdrain	等待所有输出都被传输
tcflow	挂起传输或接收
tcflush	刷请未决输出和/或输入
tcsendbreak	送BREAK字符
tcgetpgrp	得到前台进程组ID
Tcsetpgrp	设置前台进程组ID

4.1.2.        串口配置流程

• (1)        保持原先串口配置，使用tegetatrr(fd, &oldtio);
  + k2 T; y7 y1 I7 w3 O) q" l

struct termious newtio, oldtio;
tegetattr(fd, &oldtio);
8 @$ z# k* a( {0 y8 e

• (2)        激活选项有CLOCAL和CREAD，用于本地连接和接收使用
  % V- v6 M9 ?/ N

newtio.cflag |= CLOCAL|CREAD;

• (3)        设置波特率


newtio.c_cflag = B115200;

• (4)        设置数据位，需使用掩码设置


newtio.c_cflag &= ~CSIZE;
+ J% g! y/ @0 \) o, u8 NNewtio.c_cflag |= CS8;

• (5)        设置停止位，通过激活c_cflag中的CSTOP实现。若停止位为1,则清除CSTOPB，若停止位为2，则激活CSTOP
  8 q  a( O0 I# B9 T, E+ z6 p$ P

newtio.c_cflag &= ~CSTOPB; /*停止位设置为1*/
Newtio.c_cflag |= CSTOPB; /*停止位设置为2 */

• (6)        设置流控


newtio.c_cfag |= CRTSCTS /*开启硬件流控 */
' W; L, y2 x8 c  ]% c! ~newtio.c_cfag |= (IXON | IXOFF | IXANY); /*开启软件流控*/
; \! h  y  u! }- e# F; ^

• (7)        奇偶检验位设置，使用c_cflag和c_ifag. 设置奇校验


newtio.c_cflag |= PARENB;
newtio.c_cflag |= PARODD;
, s- y9 e3 @; B- g9 a" B/ I6 Hnewtio.c_iflag |= (INPCK | ISTRIP);
6 T1 |" f; k2 V2 K1 ^

设置偶校验

newtio.c_iflag |= (INPCK | ISTRIP);
newtio.c_cflag |= PARENB;
newtio.c_cflag |= ~PARODD;
+ j. b; n" t7 g8 e

• (8)        设置最少字符和等待时间，对于接收字符和等待时间没有什么特别的要求，可设置为0：
  5 U1 v5 |! A% _) k3 F! [

newtio.c_cc[VTIME] = 0;
5 w2 g3 B+ F. Z& b  Bnewtio.c_cc[VMIN]  = 0;

• (9)        处理要写入的引用对象 tcflush函数刷清(抛弃）输入缓冲（终端程序已经接收到，但用户程序尚未读）或输出缓冲（用户程序已经写，但未发送）。


int tcflash(int filedes, int quene)
quene数应当是下列三个常数之一:
) W, z7 ]6 ^* P  *TCIFLUSH 刷清输入队列
2 Y) h3 u  O9 z8 b  *TCOFLUSH 刷清输出队列
  *TCIOFLUSH 刷清输入、输出队列
& E  T' |! ~: \8 E例如：
tcflush(fd, TCIFLUSH);

• (10)        激活配置，在完成配置后，需要激活配置使其生效。使用tcsetattr()函数：
  ' c# h# o0 Y  J. A/ h% p: C6 s

int tcsetarr(int filedes, const struct termios *termptr);
, R. \1 c' K+ T$ Y4 aopt 指定在什么时候新的终端属性才起作用，
2 {, U4 c1 k2 v# i) U8 P   *TCSANOW:更改立即发生
- B7 r0 i+ ~% h! t& p   *TCSADRAIN:发送了所有输出后更改才发生。若更改输出参数则应使用此选项
   *TCSAFLUSH:发送了所有输出后更改才发生。更进一步，在更改发生时未读的
4 \8 K( w* ^; i8 m                 所有输入数据都被删除（刷清）
+ L: O* _% W5 Q, R9 h. j例如：tcsetatrr(fd, TCSANOW, &newtio);
3 o: M2 i9 g0 Q2 w! Q1 @7 L4.1.3.        使用流程

• （1）打开串口，例如"/dev/ttySLB0"
  : e. _' k4 S( ^. D3 o) ?, A( i

fd = open("/dev/ttySLB0",O_RDWR | O_NOCTTY | O_NDELAY);
) o; }# a2 a& i2 K8 N1 @( r" gO_NOCTTY：是为了告诉Linux这个程序不会成为这个端口上的“控制终端”。如果不这样做的话，所有的输入，比如键盘上过来的Ctrl+C中止信号等等，会影响到你的进程。
  a- L! R0 Y" w$ S* T: H  r( M9 hO_NDELAY：这个标志则是告诉Linux这个程序并不关心DCD信号线的状态，也就是不管串口是否有数据到来，都是非阻塞的，程序继续执行。
& Y( p$ u4 u) e; W; d0 }

• （2）恢复串口状态为阻塞状态，用于等待串口数据的读入，用fcntl函数：
  - Q1 |. X  K3 t7 b; G! W: X' m- D

fcntl(fd,F_SETFL,0);  //F_SETFL：设置文件flag为0，即默认，即阻塞状态

• （3）接着测试打开的文件描述符是否应用一个终端设备，以进一步确认串口是否正确打开。
  9 m7 l. O6 O6 [: j0 {7 S

isatty(STDIN_FILENO);
1 d1 O+ O8 u) X" a0 D% `

• （4）读写串口


串口的读写与普通文件一样，使用read，write函数
! N- F! A! B$ g7 f- B# a8 Bread(fd, buf ,8);
$ g6 P+ o4 W9 l) qwrite(fd,buff,8);
: b, d% }6 F0 \. k4.1.4.        Demo

以下给出一个测温模块收取数据的例子

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
' y9 f! D9 \' L9 R- B0 O3 s% x! i#include <termios.h>
  N& G; d) b( |#include <stdio.h>
#include <string.h>
1 W: U2 i; A7 s: j, v& y0 T#include <unistd.h>
9 }% e1 p& G1 B/ e$ ]#include <log/log.h>
+ r! o- B! q8 D# D# I#include <stdlib.h>
( v7 F* u2 a0 x; R6 L
; O2 ^0 I8 A! i#define UART_DEVICE     "/dev/ttySLB1"

# ]$ z. g# f( ustruct temp {
5 u7 U" t; b: c- J float temp_max1;
0 Y( f3 ]# T6 T( e( f float temp_max2;
float temp_max3;
5 l* I$ d& A8 }$ F: U4 B float temp_min;
float temp_mean;
3 a( m* l; Z% s8 ^ float temp_enviromem;
; R% x. J: ?8 F6 U, M char temp_col[1536];
};
( u( |& m- x$ _8 q! N
* d$ ]+ q6 W; Jint main(void)
{
: V: n; h4 q' t0 P0 a# k- p int count, i, fd;
struct termios oldtio, newtio;
struct temp *temp;
7 N1 y, d' `- ]0 V5 B2 x9 } temp = (struct temp *)malloc(sizeof(struct temp));
: p2 f5 u+ Q- s, h if (!temp) {
  printf("malloc failed\n");
/ ]# L" u( e9 I! Q8 }$ c  `  return -1;
}
7 \) @- |3 L9 \% q
char cmd_buf1[] = { 0xAA, 0x01, 0x04, 0x00, 0x06, 0x10, 0x05, 0x00, 0xBB};
char cmd_buf2[] = { 0xAA, 0x01, 0x04, 0x00, 0x00, 0xA0, 0x00, 0x03, 0xBB};
$ y! j3 J: b- }* V char cmd_buf3[] = { 0xAA, 0x01, 0x04, 0x00, 0x03, 0x10, 0x01, 0x00, 0xBB};
char read_buf[2000];

0 X4 z  o& ]' ` //-----------打开uart设备文件------------------
( c) k; m% |. J: f5 i( ]& Z# o fd = open(UART_DEVICE, O_RDWR | O_NOCTTY);
+ M# T; W2 o) h7 s if (fd < 0) {
  printf("Open %s failed\n", UART_DEVICE);
  return -1;
} else {
  printf("Open %s successfully\n", UART_DEVICE);
}

- F& E6 ?$ a  W7 {/ @, U! ]- _2 F, D! l //-----------设置操作参数-----------------------
8 V) c' x. X8 C* W tcgetattr(fd, &oldtio);//获取当前操作模式参数
memset(&newtio, 0, sizeof(newtio));

//波特率=230400 数据位=8 使能数据接收
newtio.c_cflag = B230400 | CS8 | CLOCAL | CREAD | CSTOPB;
0 r1 W: W- A! F9 k3 o3 q newtio.c_iflag = IGNPAR;
4 y7 t( D2 h: T2 u- {
tcflush(fd, TCIFLUSH);//清空输入缓冲区和输出缓冲区
% M* N! I- M& F( ? tcsetattr(fd, TCSANOW, &newtio);//设置新的操作参数
1 s  u4 n; ?/ N; S
. W$ l6 _9 H# e4 R  F //printf("input: %s, len = %d\n", cmd_buf, strlen(cmd_buf));
( s8 h. r& U. r4 ?: _" U //------------向urat发送数据-------------------
+ F8 L* |6 C% z2 T. Z
for (i = 0; i < 9; i++)
% Z9 U- f& x: |4 k  printf("%#X ", cmd_buf1);

count = write(fd, cmd_buf1, 9);
if (count != 9) {
  printf("send failed\n");
  return -1;
3 i# A' K" C  `- C! `- e9 p }

- X- p- Y8 t) ^. x7 Z( ~; @ usleep(500000);
- d# ]8 s6 y, D2 e! \6 h8 ?) O5 E
3 j, ]" C1 j! x" @+ Q: D! I memset(read_buf, 0, sizeof(read_buf));
" E7 y) K, e0 Q( j; l count = read(fd, read_buf, sizeof(read_buf));
if (count > 0) {
  for (i = 0; i < count; i++);
  temp->temp_max1 = read_buf[7] << 8 | read_buf[6];
  temp->temp_max2 = read_buf[9] << 8 | read_buf[8];
  temp->temp_max3 = read_buf[11] << 8 | read_buf[10];
* ]3 M# n9 E" F2 |  temp->temp_min  = read_buf[13] << 8 | read_buf[12];
  temp->temp_mean = read_buf[15] << 8 | read_buf[14];

% `1 W. m/ Q! r8 Z5 ~( R  printf("temp->temp_max1 = %f\n", temp->temp_max1 * 0.01);
  printf("temp->temp_max2 = %f\n", temp->temp_max2 * 0.01);
  printf("temp->temp_max3 = %f\n", temp->temp_max3 * 0.01);
: z/ P3 A" L- U$ K! ?" i  printf("temp->temp_min  = %f\n", temp->temp_min  * 0.01);
& c$ E( s! [; o  B  printf("temp->temp_mean = %f\n", temp->temp_mean * 0.01);
! U) p- G4 b* D% g) d  G
' a" {2 }5 J4 K! p( N- |# i4 [$ j% c
} else {
  printf("read temp failed\n");
8 A3 f' Z' X! w2 E' u  return -1;
}

count = write(fd, cmd_buf3, 9);
8 h# \1 m! C/ F. ^ if (count != 9) {
2 j+ u& h$ q. m  printf("send failed\n");
7 u: A8 Q5 e# x# j) d1 I  return -1;
}
9 H* z' |3 [5 V' b- j" j
usleep(365);
memset(read_buf, 0, sizeof(read_buf));
count = read(fd, read_buf, sizeof(read_buf));
, T4 I% S" \8 u, C if (count > 0) {
  for (i = 0; i < count; i++);
  temp->temp_enviromem = read_buf[7] << 8 | read_buf[6];

  printf("temp->temp_enviromem = %f\n", temp->temp_enviromem * 0.01);
4 L* D& e' U3 l9 \ } else {
. w' X6 T* [! X2 M# H- Q  printf("read enviromem failed\n");
  return -1;
}
. }" w; V  N) d

count = write(fd, cmd_buf2, 9);
if (count != 9) {
% F5 [" K! Q, P' A- Y3 S  printf("send failed\n");
2 v* s" I0 h4 p* X' }. g; U4 \4 Z  return -1;
# j, \0 c$ y2 Y$ w/ ?8 b  J- M }

usleep(70000);
memset(read_buf, 0, sizeof(read_buf));
* B( h7 J# s3 J memset(temp->temp_col, 0, sizeof(temp->temp_col));
3 c7 G2 Z& O7 s0 `0 T, S count = read(fd, read_buf, sizeof(read_buf));
! p7 A4 N* C) D9 u) h9 Q- R3 D printf("count = %d\n", count);
4 M- o# w5 }+ { if (count > 0) {
/ C5 J! O4 j8 r, [9 O  for (i = 0; i < count - 7; i++)
5 U$ D/ K/ i2 G  ^& f: m  temp->temp_col = read_buf[i+6];
  for (i = 0; i < 1536; i++)
  {
   if (!(i%10))
    printf("\n");
   printf("%#X ", temp->temp_col);
) L" Y+ u5 j% j! ~  _$ q8 m. X  }
; n5 b5 h9 m0 w+ a } else {
  printf("read temp colour failed\n");
  return -1;
( e) j8 y2 k6 O  S" M6 N }
! _. ]; J% J: Z+ ?* n1 `9 p. [' e free(temp);
# g4 n7 h% W3 ]9 ]) f2 G1 f
% O0 K3 N* L/ S0 x9 l close(fd);

; u( j8 c+ _. F+ w% ^8 M: T tcsetattr(fd, TCSANOW, &oldtio); //恢复原先的设置

return 0;
2 z! r1 o9 i! C}
' N3 l  S' L3 c0 t
