1. 原因

这里只考虑有 MMU 的芯片，Linux 为了实现进程虚拟地址空间，在启用 MMU 后，在内核中操作的都是虚拟地址，内核访问不到物理地址。
如果在驱动里直接访问物理地址，等于访问了一个非法地址，会导致内核崩溃，下面会有一个相关的小实验。
通过 ioremap 将物理地址映射为虚拟地址后，内核就能通过 ioremap() 返回的虚拟地址，以虚拟地址->mmu页表映射-> 物理地址的形式正确地访问到物理地址了。
ARM Linux 引入设备树特性后，一些支持设备树的设备驱动不再使用直接 ioremap()，改用 drivers/of/address.c/of_iomap()，of_iomap() 的内部仍然会调用 ioremap()，例如：

+ }8 X: w- F- V

clk-rk3288.c (drivers\clk\rockchip)
static void rk3288_clk_init(struct device_node *np) {
rk3288_cru_base = of_iomap(np, 0);
[...]
}
2. ioremap() 实验

实验环境：

Linux-4.14 + Allwinner/H3。% a3 \0 m& @5 n# g/ f$ v1 ~9 z

实验代码：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/sched.h>
#include <asm/io.h>

#define USE_IOREMAP

#define H3_GPIO_BASE (0x01C20800)

static volatile unsigned long *gpio_regs = NULL;

static int __init ioremap_mod_init(void)
{

int i = 0;
printk(KERN_INFO "ioremap_mod init\n");

#ifdef USE_IOREMAP
gpio_regs = (volatile unsigned long *)ioremap(H3_GPIO_BASE, 1024);
#else
gpio_regs = (volatile unsigned long *)H3_GPIO_BASE;
#endif

for (i=0; i<3; i++)
      printk(KERN_INFO "reg[%d] = %lx\n", i, gpio_regs);8 X7 s/ ]7 z( X3 m" f, P

( {: I% m* o+ I- j return 0;
' J4 S% @' `- A: d1 I}, y/ n" `, D4 E! D/ p0 t4 l
module_init(ioremap_mod_init);( ?7 p# O( }- J3 f3 @; m2 l
( ^9 K% ~5 a7 `2 p  [
static void __exit ioremap_mod_exit(void)
! y6 A: h, W2 Z) y$ [{' ~# l, q, `8 p6 t4 W' ]9 Z
printk(KERN_INFO "ioremap_mod exit\n ");: X( n( r. [: f" _# G( M
0 p3 c) O. {, k! D
#ifdef USE_IOREMAP
5 t! u! t2 R+ ]  P) c4 ]  E iounmap(gpio_regs);
) n1 b, c* v5 C# `3 o, ^#endif
- B: H3 c; z* V! j: q' ?}" e) B; p. K. A4 q$ y; h

/ H" [1 M8 B- a' s, ?module_exit(ioremap_mod_exit);
& G, V  a9 q; x2 t5 u( Q
+ D6 f2 c2 \0 j% U) z; O: ?MODULE_AUTHOR("es-hacker");/ q+ q3 Q9 D. M: n% L0 q
MODULE_LICENSE("GPL v2");
5 x+ K9 p4 o3 d- `( A8 [

实验结果：

使用了 ioremap()

$ insmod ioremap* \* G2 J. w9 k* R
ioremap_mod init: _6 P1 n1 T- z3 U7 b
reg[0] = 712277223 z, n2 O4 t* W% U
reg[1] = 333221770 x7 g! v: `; Y& [- B
reg[2] = 7733739 q9 M5 j$ b5 [, h6 G

未使用 ioremap():
$ insmod ioremap_mod.ko
. c, S% r8 g% O2 h4 o. V5 h8 l9 V# J' l  J' d/ M" n
Unable to handle kernel paging request at virtual address 01c20800
% |( v/ w' ?* g" B2 Gpgd = c9ece7c0
1 M' M  }6 }1 R1 Q( B( ~" X; u[01c20800] *pgd=6ddd7003, *pmd=00000000
4 Z1 P' ?( P8 ]- D& wInternal error: Oops: 206 [#1] SMP ARM+ f" C" ^, w' m( M
CPU: 1 PID: 1253 Comm: insmod Tainted: G          O 4.14.111 #116
/ y+ V9 [( C! B2 D# rHardware name: sun8i3 O& ]; p; N) D" ]' F+ @
task: ef15d140 task.stack: edc500006 k. Z$ e0 ^7 P) ^0 L, H8 g
PC is at ioremap_mod_init+0x3c/0x1000 [ioremap_mod]1 J& L5 m. _% |' O* b. x" X
LR is at ioremap_mod_init+0x14/0x1000 [ioremap_mod]4 s, o# E5 ?( H- z* R% q
pc : [<bf5d903c>] lr : [<bf5d9014>] psr: 600e0013
% M" |" f1 t9 b( n) Zsp : edc51df8  ip : 00000007  fp : 118fa95c
7 [2 y) k$ l' j6 G9 {r10: 00000001  r9 : ee7056c0  r8 : bf5d6048
9 Q5 x6 N& Z5 h' ~9 {( cr7 : bf5d6000  r6 : 00000000  r5 : bf5d6200  r4 : 00000000
! T5 [; {5 G$ N; er3 : 01c20800  r2 : 01c20800  r1 : 00000000  r0 : bf5d5048* J+ ?" I/ O) R/ G2 H; h
Flags: nZCv  IRQs on  FIQs on  Mode SVC_32  ISA ARM  Segment user
- K( F4 C/ y4 C( V* JControl: 30c5387d  Table: 49ece7c0  DAC: b106c794
+ [% L/ X/ S( K4 y. W9 `Process insmod (pid: 1253, stack limit = 0xedc50210)
- s( X+ ]( P* H3 b0 ?' l5 {" A* a8 @4 v4 q6 }1 I+ ~1 t
[<bf5d903c>] (ioremap_mod_init [ioremap_mod]) from [<c0201a70>] (do_one_initcall+0x40/0x16c)9 g6 v- F5 `* Y4 Q( D2 O: X
[<c0201a70>] (do_one_initcall) from [<c02b20c8>] (do_init_module+0x60/0x1f0)2 }; A/ @" e0 A8 q
[<c02b20c8>] (do_init_module) from [<c02b1214>] (load_module+0x1b48/0x2250)0 Q+ }3 X7 _8 _8 Z5 ]
[<c02b1214>] (load_module) from [<c02b1ad8>] (SyS_finit_module+0x8c/0x9c)7 d0 k; h. a) B: o5 J. W
[<c02b1ad8>] (SyS_finit_module) from [<c0221f80>] (ret_fast_syscall+0x0/0x4c), q5 \7 m, D$ v+ L5 y+ m" c
Code: e5953000 e3050048 e1a01004 e34b0f5d (e7932104) ' h1 T, u2 X- E& @0 @  E
---[ end trace 928c64a33a054308 ]---" N+ Z) H# A5 y  E9 f5 d
Segmentation fault
  ^) ~; ~* Z+ Q3. ioremap() 的实现内幕
ioremap() 的实现内幕会涉及到比较多的内存管理的知识，这里我们抛开代码细节简单了解一下原理就好。
ioremap() 将 vmalloc 区的某段虚拟内存块映射到 io memory，其实现原理与vmalloc() 类似，都是通过在 vmalloc 区分配虚拟地址块，然后修改内核页表的方式将其映射到设备的 I/O 地址空间。
与 vmalloc() 不同的是，ioremap 并不需要通过伙伴系统去分配物理页，因为ioremap 要映射的目标地址是 io memory，不是物理内存 (RAM)。

& y, d( h+ C! V( ?

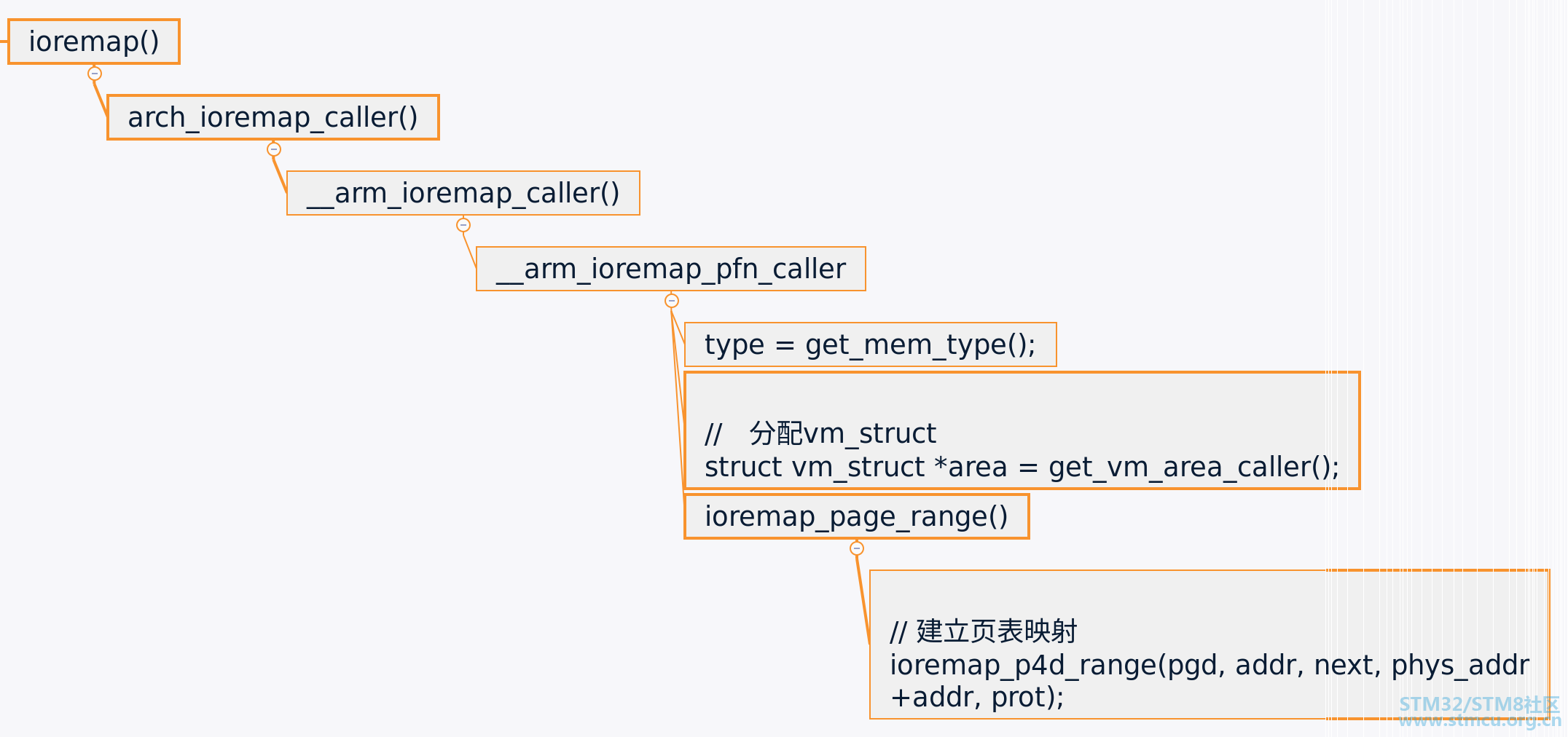

函数调用流程：
