STM32学习笔记 | I2C通信容易出错的情况

( O( s3 a  h& i; \4 `7 C

I²C：全称为Inter-IntegratedCircuit（内部集成电路），是一种串行通讯总线，常用于嵌入式电子产品中。

I²C是飞利浦公司在1980年为了让各种低速设备（飞利浦芯片）连接起来而研发的一种通信总线。目前，I²C依然是最常见的通信总线之一，现在绝大部分MCU都内部集成了I²C控制器，STM32也不例外，至少有一个I²C控制器，有的型号甚至多达6个。

9 _" H* o* w" K9 w6 x: S% B

1.     STM32 I2C基础内容

I²C总线协议有多个版本，有的STM32遵循的是第2版本，有的是第3版本。所以，不同型号的STM32 中I²C 可能存在一些差异，但基本功能相似。

% b" l- v+ t% d

1. 主从模式特性

8 e" H% }- `! V, S6 ]% p$ K% Y

主模式特性：

※       时钟生成

※       起始位和停止位生成

9 H6 R6 L( z" s/ u: V( h

从模式特性：

※       可编程 I²C地址检测

※       双寻址模式，可对 2 个从地址应答

※       停止位检测

2. 通信速度

标准速度：高达 100 kHz

快速速度：高达 400 kHz

超快速度：高达 1 MHz（第3版）

3.寻址模式

※       7 位寻址模式

※       10 位双寻址模式

※       广播呼叫地址

, u1 c: J3 w) w# |- @. r

4.收发模式

※       从发送器

※       从接收器

※       主发送器

※       主接收器

1 M' V" g# `* N8 j7 Q) b! u

这些都是STM32 I²C 的基础功能，更多内容请查阅芯片对应的参考手册。

2 v6 \% \7 p7 g/ h. B

2.     I2C 总线协议

I²C总线就两根线：SCL时钟信号，SDA数据信号。其中SCL由主机产生，SDA由主机或者从机产生。

$ v9 |$ w( `; G6 {) G; H5 o

I²C是同步串行通信，同一时间SDA只能由一个设备发送信号，也就是说它属于半双工通信。

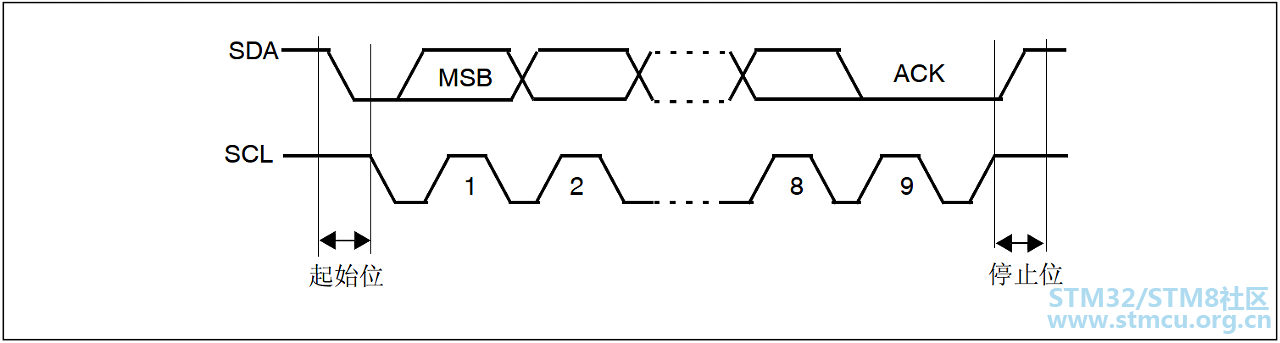

I²C 总线协议可参考总线（SDA和SCL）的时序进行理解：

$ S1 _9 _) P" N. |& ^. n

! ]( M9 V8 o3 N4 A

通常包含：起始位、数据/地址、ACK、结束位。

1. 开始和停止

在时钟线保持高的情况下，SDA数据线由高 -> 低：为总线开始条件；

在时钟线保持高的情况下，SDA数据线由低 -> 高：为总线结束条件；

0 x9 N9 T* ^( s2 y& M

2. 地址

I2C地址分7位和10位。

; D; D/ _( E9 c, R5 v

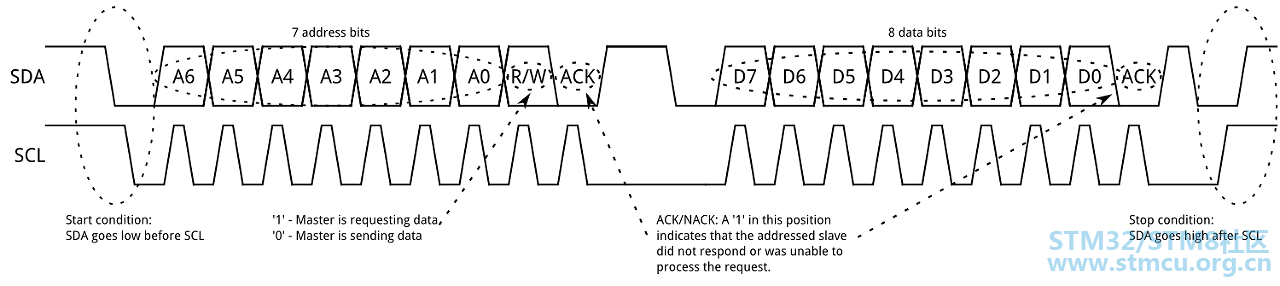

7位地址：

) O0 x! ~( r. ]* F6 a! o

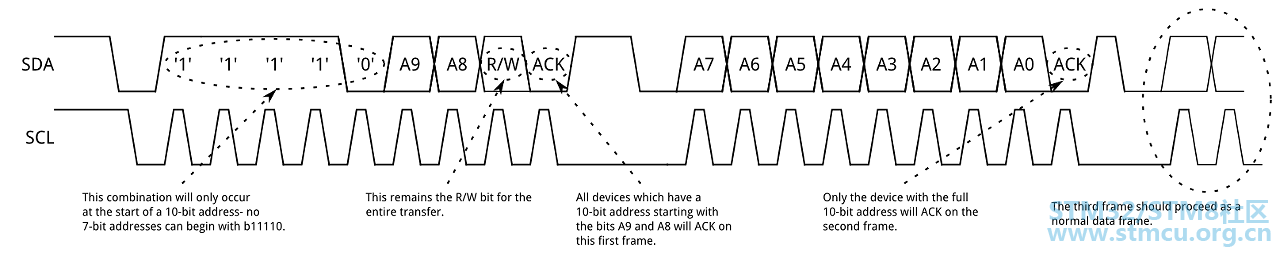

10位地址：

3. 应答（ACK）

% J! K; Q8 |6 `

应答（ACK）和非应答（NACK）发生在每个字节之后，是由接收方向发送方发出确认信号，表明数据已成功接收，并且可以继续发送下一字节数据。

6 p$ Y8 z: O+ Y9 m0 v

3.     STM32 I2C常见问题

I²C 总线通信，通常不会像CAN、USB这类总线添加一些复杂的（软件）通信协议。I²C 虽然硬件和协议简单，但在实际应用中还是经常出现各种问题。下面就来分析一下常见的问题。

问题一：IO模式不对

有些工程师对用于I²C 总线的GPIO不了解，写驱动代码时把总线（SDA、SCL）配置成推挽输出模式，导致应用上的异常。

I²C 总线是一种特殊的总线，因为多器件需共用总线，加上数据线需支持双向通信。SDA要求开漏输出模式。由于开漏无法直接输出“高”时，需外加上拉电阻配合。

. G3 X9 q! S( T; P7 A

解决办法：STM32的IO有8种应用模式，如果你通过软件模拟I²C，并将SDA配置为开漏输出模式，配合上拉电阻。这往往适用于主模式器件。如果使用硬件I²C，则需要配置成开漏复用功能。建议使用STM32CubeMX工具配置底层初始化代码。

  Y* y" U9 h6 a) M+ }9 F

问题二：总线电压不匹配

I²C 总线电压通常为3.3V或5V。有的I²C C总线上挂的设备比较多，有可能存在特殊电压，比如2.5V，或者3.3V不兼容5V，就容易引起信号辨识错误导致总线通信失败的情况。

6 B' J4 r4 }) f' B* K: \

解决办法：如果存在电压不匹配的情况，需要从硬件方面来解决，比如：通过专业转换模块。

问题三：软件检测死机

0 v( G% K$ J: r: M, L

I²C 总线一般通过ACK信号来判断总线的情况，STM32实现I²C 收发、检测等操作是由内部控制器自动完成。

然而由于一些外部因素，比如干扰信号、电压不匹配等，容易引起总线上的信号不正常，从而导致检测失败，通信失败。

解决办法：解决这种因异常引起的死机，除了从硬件方面做调整外，也可以从软件入手，常见的做法是添加超时处理机制，不要让程序一直死等检测应答信号。

比方当发送超时情形时，可以尝试复位STM32 I2C外设或相关设备。

复盘一下

▼I²C 基础内容：主从模式特性、通信速度、寻址模式、收发模式；

▼I²C 总线协议：起始位、数据/地址、ACK、结束位；

▼I²C 常见问题：IO模式不对、总线电压不匹配、软件检测死机
