STM32芯片超低功耗设计思路

对于给定的制造工艺和晶片区域，微控制器的功耗主要取决于两个因素（动态可控）：电压和频率。ST公司L系列超低功耗芯片为130nm超低泄漏工艺，在超低功耗所做的设计思路如下：

1. 围绕Cortex-M3内核构建，具有领先的处理性能和代码密度，其处理性能使得运行模式时间更少，因此可以使深度睡眠模式的时间更长；

' H6 n7 W- ^) z# G

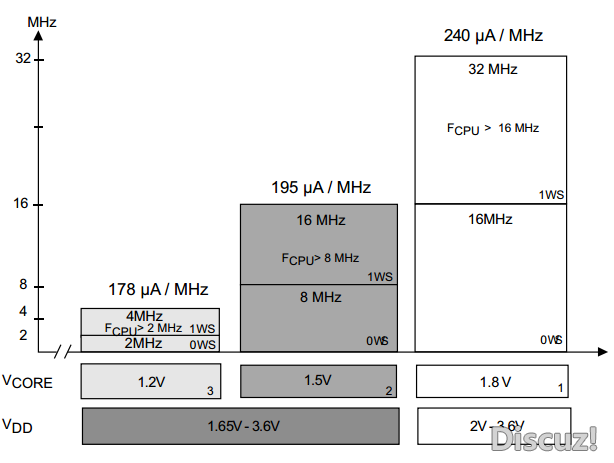

2. 提供3个动态可选电压范围，从1.8V到1.2V，可在能耗上提供超过25%的增益；

% z2 b2 Z+ i% D/ q) h! r" h3 I# U1 S

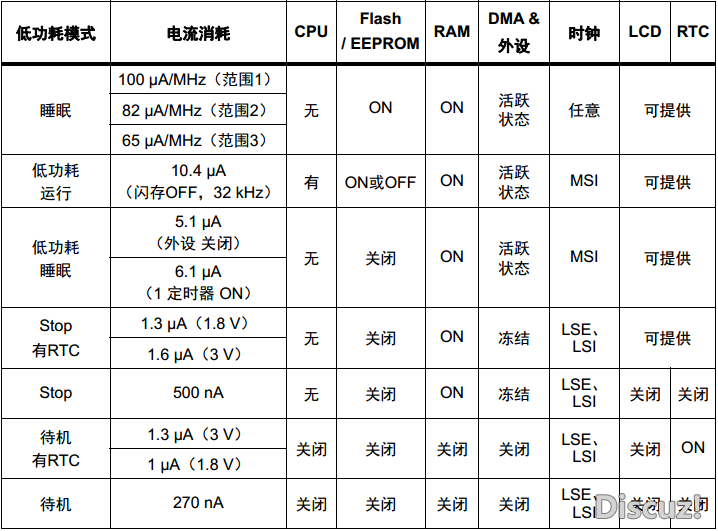

3. 提供7种低功耗模式，逐步禁用与频率无关的电流源（时钟源、非易失性存储器、调压器），直至大部分外设掉电；

' E$ {1 z4 `. }& U7 l

4. 灵活的门控技术，超低功耗模式下只激活必要的逻辑门；

) _6 o* ]  f' K& |4 i! [6 K: i

a. 闲置的引脚配置为模拟输入；

b. 连接外围电路的引脚，提供有效的PullUp或Pull Down电平输入，避免电位差引起泄露电流

" c% {8 H$ f" F5 l# X5 G/ b# y

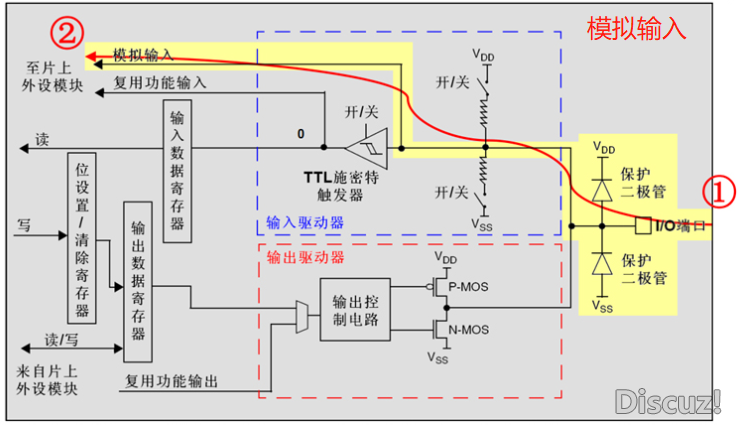

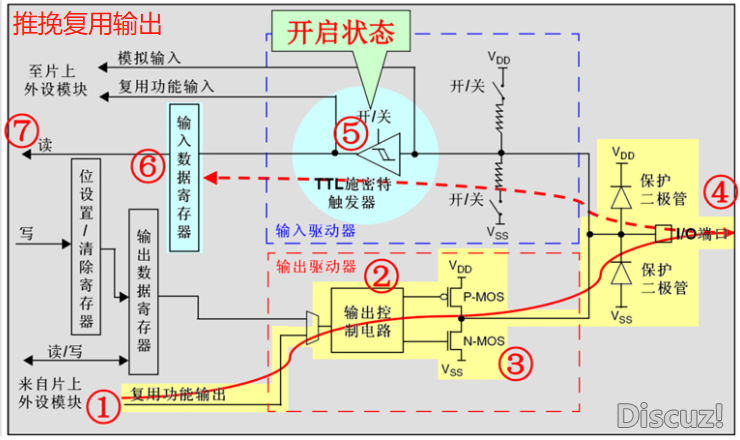

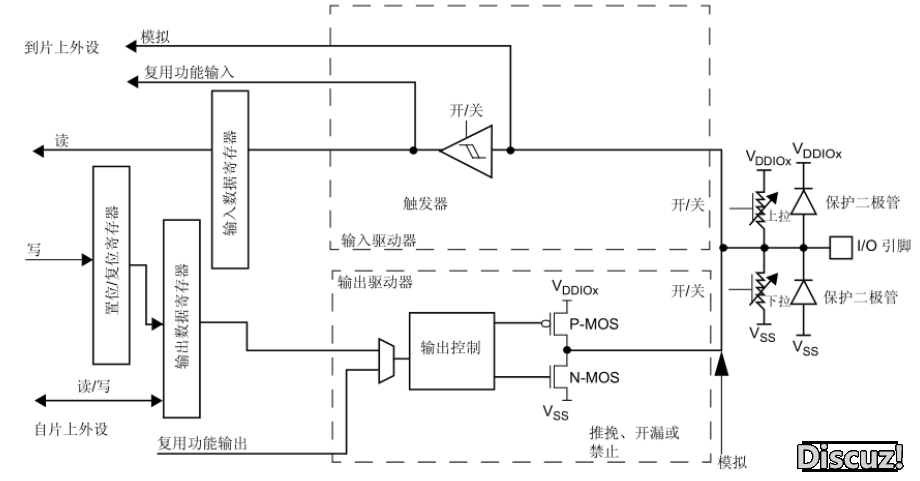

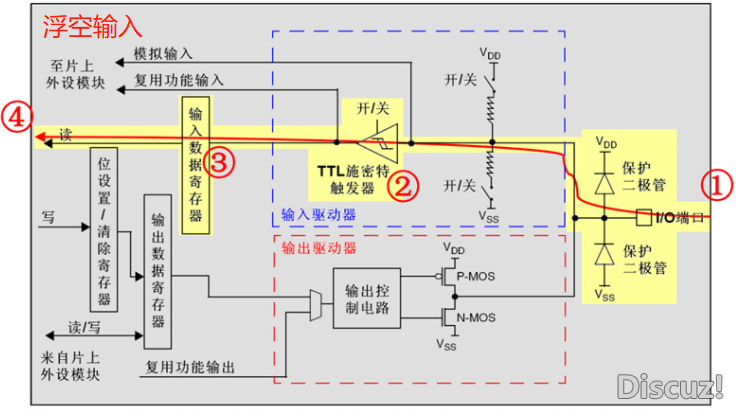

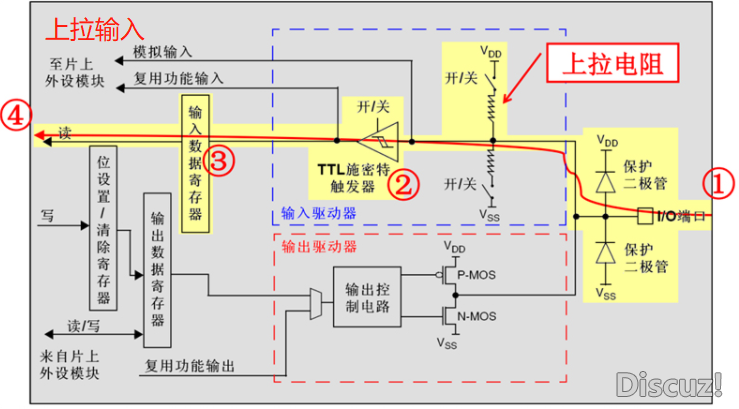

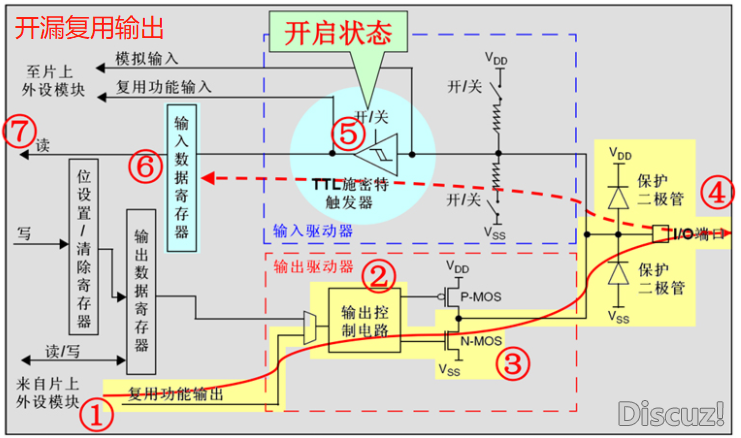

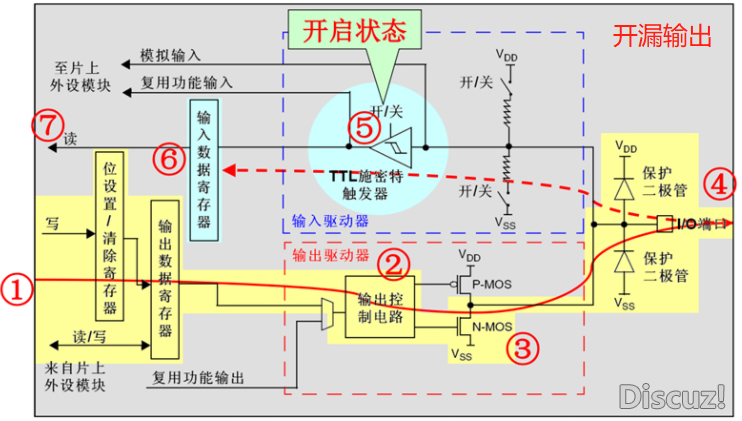

附：SMT32 GPIO八种工作方式内部框图

2 \0 |9 f8 d) G6 b0 z5 G. U- U

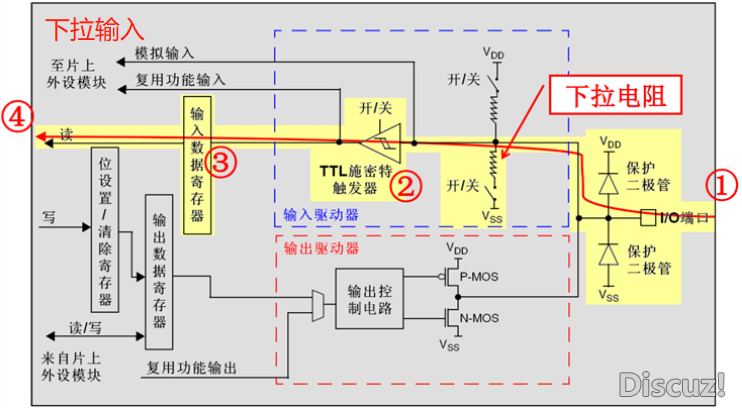

GPIO输入：

# X9 D4 B" K/ D& J' M$ Y

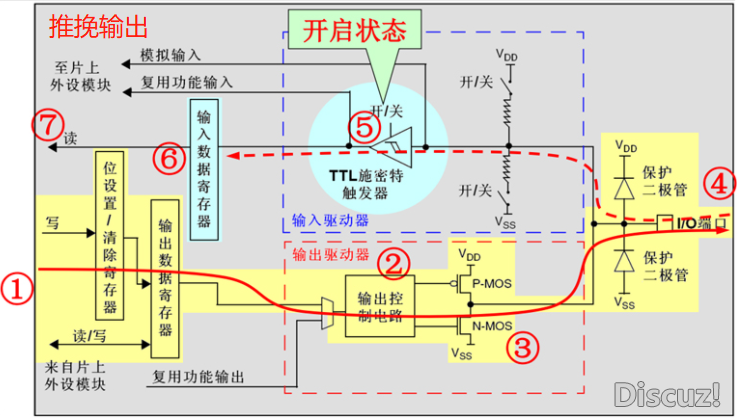

GPIO输出：
