STM32的启动模式配置与应用

[复制链接]
STMCU-管管 发布时间:2021-6-29 18:03

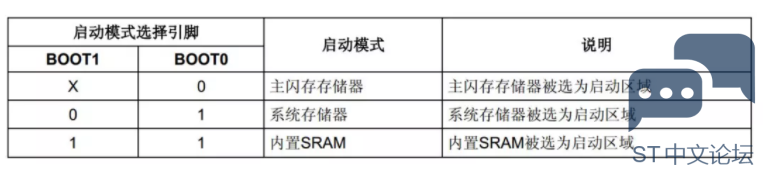

三种BOOT模式
( u& C/ K, G  Q# `    所谓启动,一般来说就是指我们下好程序后,重启芯片时,SYSCLK的第4个上升沿,BOOT引脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引脚的状态,来选择在复位后的启动模式。8 a" l: O! n5 L' u2 A( W% k
. l: x* D7 v$ v  kMain Flash memory
& _* h; `" a0 @' H5 n4 N是STM32内置的Flash,一般我们使用JTAG或者SWD模式下载程序时,就是下载到这个里面,重启后也直接从这启动程序。
  W) _' j* O' t0 b! F( _
+ Y, m, L) J- G5 ~
- E" f3 x- W, z9 E- E) h
System memory0 V0 V2 M% t' k8 R
从系统存储器启动,这种模式启动的程序功能是由厂家设置的。一般来说,这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域,STM32在出厂时,由ST在这个区域内部预置了一段BootLoader, 也就是我们常说的ISP程序, 这是一块ROM,1 L# J" Y6 i: T! r4 B
出厂后无法修改。一般来说,我们选用这种启动模式时,是为了从串口下载程序,因为在厂家提供的BootLoader中,提供了串口下载程序的固件,可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤:
% T2 M% _0 ]& o# F3 ]2 nStep1:将BOOT0设置为1,BOOT1设置为0,然后按下复位键,这样才能从系统存储器启动BootLoader7 ]* p  `  b& \) W2 E7 {
Step2:最后在BootLoader的帮助下,通过串口下载程序到Flash中
2 s2 N9 x" D1 z4 i, zStep3:程序下载完成后,又有需要将BOOT0设置为GND,手动复位,这样,STM32才可以从Flash中启动可以看到, 利用串口下载程序还是比较的麻烦, 需要跳帽跳来跳去的,非常的不注重用户体验。
3 e* H3 ~9 e4 G& M# S# e" d( j5 c" J# x1 J4 V+ x
! ^  r2 m, ?; ?8 S
Embedded Memory% S/ J- z/ Z- T7 P# }" y2 v
内置SRAM,既然是SRAM,自然也就没有程序存储的能力了,这个模式一般用于程序调试。假如我只修改了代码中一个小小的地方,然后就需要重新擦除整个Flash,比较的费时,可以考虑从这个模式启动代码(也就是STM32的内存中),用于快速的程序调试,等程序调试完成后,在将程序下载到SRAM中。
/ V, m9 Q2 R5 `! P, X" t6 g0 |. W3 F; ~( J' @4 s
& o9 J" i% H2 S( a6 ?4 X
开发BOOT模式选择5 f" r# C' b$ W, u7 }
2 j1 U3 r( o7 T/ H! `
( g' b! o! \4 J. j) Y1 a0 n
    通常使用程序代码存储在主闪存存储器,配置方式:
( p( D3 Z  S. t
& H! M" x% [' E/ G. A
. ?$ I. d. Y; j; e0 q, C
BOOT0=0,BOOT1=X$ _( M0 K  h% O- e# t2 _+ u
Flash锁死解决办法
$ \6 G* a3 g; Q$ _% r
/ u! B' [# n4 s

8 d* A2 O7 p% ^) U! r1 k0 D4 f) J    开发调试过程中,由于某种原因导致内部Flash锁死,无法连接SWD以及Jtag调试,无法读到设备,可以通过修改BOOT模式重新刷写代码。
: S: _3 C% U8 z+ P
! G2 w8 P7 E7 M, p5 m2 K, H6 K
) D4 a6 `/ y) c
    修改为BOOT0=1,BOOT1=0即可从系统存储器启动,ST出厂时自带Bootloader程序,SWD以及JTAG调试接口都是专用的。重新烧写程序后,可将BOOT模式重新更换到BOOT0=0,BOOT1=X即可正常使用。( q/ J2 [! w3 v. `! }0 k

" `* _2 N" Q, \: J& w
