本文章将以普中的STM32F103系列的开发板为载体，任何一款STM32开发板都是在其最小系统基础上添加多个功能模块组成，根据设计功能特点融合多个功能电路，组成不同种类的开发板。STM32最小系统即可以满足其正常工作的组成部分，其中包括电源电路、晶振电路、复位电路和下载电路。


1. 电源电路
电源电路是整个系统提供的基础，为所有组成模块提供合适且稳定的电源，保障各功能模块的正常运行。

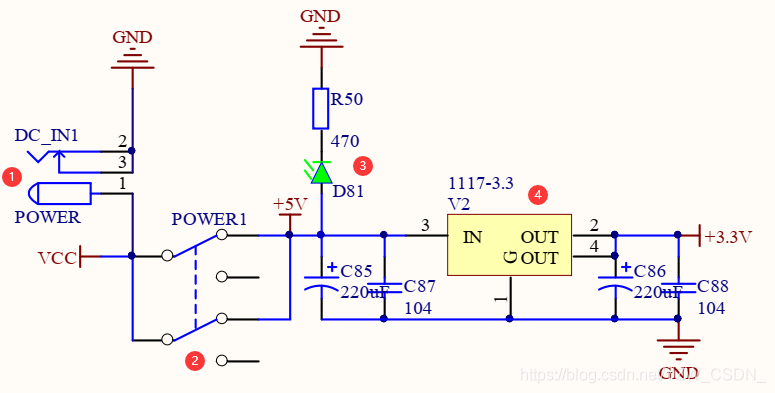

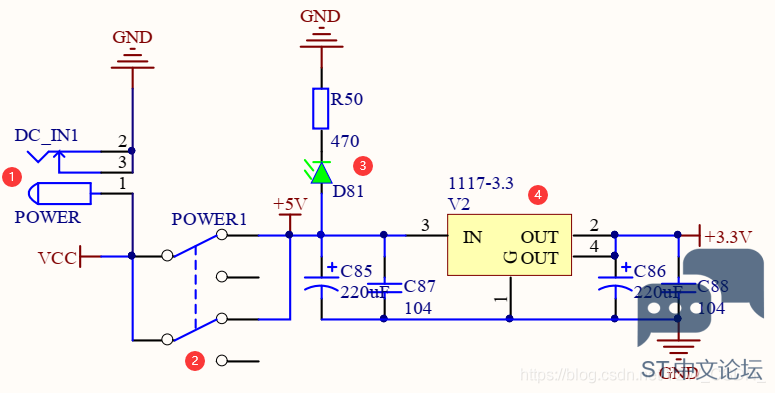

* l# F  ?) f. _$ @/ I( l在上图的电源电路中，①部分为DC电源接口，通过电源线通过该接口为开发板供电，供电电压为5V；②部分为电源开关，为了保障开发板上各器件的安全运行，电源电路中需要设置电源开关统一管理电源的供断；③部分为开发板的电源指示灯，根据电路可以看出，电源开关接通后，D81二极管正极将会带有5V电压，负极通过R50电阻（R50电阻用于保护二极管）连接GND，此时发光二极管导通点亮，当关闭开关后则熄灭；④部分为电压转换芯片，5V电压通过该芯片转换得到3.3V电压，可用于SRAM、FLASH以及晶振等芯片电路的供电；在④周围分布的电容可以起到滤波的作用。

: f7 ]( W" ^# N7 C. D% w; B
2. 晶振电路
) p  m% z# r7 l# S+ t6 l# @晶振电路的作用是为系统提供基本的时钟信号，在本开发板上包含了两个晶振，分别为外部8MHz的高速晶振，为系统提供时钟信号和内部32.768KHz的内部晶振，为RTC提供时钟信号。

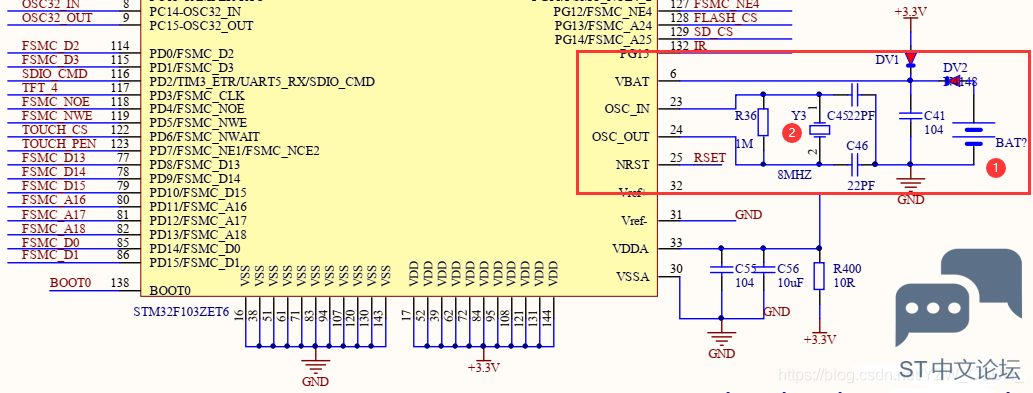

上图为外部晶振电路，②部分为晶振，其周围的两个电容可以消除晶振工作时产生的电感。①处为一个备用供电电池，可以为系统的时钟运行提供电源，电压为3V。
( b* r, Q; _  W" ?0 [9 {
5 e. j/ `1 X; y4 q% M上图的晶振直接连接STM32芯片的PC14和PC15引脚，通过内部时钟信号。
+ _. i" ^( y3 S+ K8 O4 v" V

3. 复位电路
/ @: w9 s  I& y$ Q; t8 P该开发板为低电平复位，区别于51单片机的高电平复位。根据复位电路可以看出，当K1闭合时电路导通，RSET为芯片的复位引脚信号，此时芯片复位引脚接通GND，芯片将会复位重启。其中的电容的功能则是储能，当开发板上电瞬间，电容开始充电，复位引脚为低电平，所以上电瞬间开发板也会复位重启，但随着电容充电完成，引脚变为高电平，则不会再进行复位重启。
& v7 L0 s' E) Y: B) Z$ N0 F# e. E1 X$ ~
( v1 R! ]6 p  M# X2 k
% _' I) e+ U8 X, V
4. 下载电路（串口下载）
; |  o) m' v! D  u/ k4 v: W该开发板支持多种下载方式，其中包括USB下载和JTAG仿真下载两种。其中USB接口也是供电接口，可以为开发板提供5V的电源。

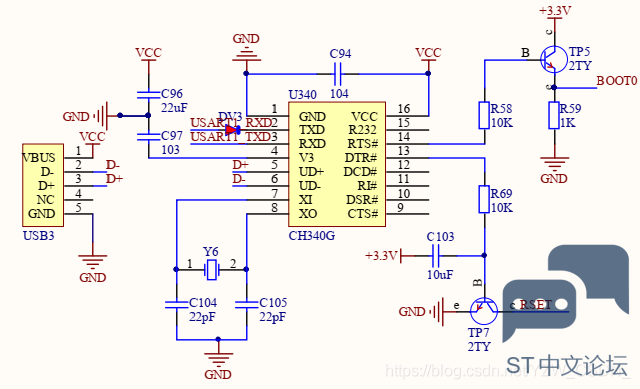

! I/ o& X$ S# k1 O  |在本开发板上可以通过BOOT引脚选择启动模式，当BOOT0为0时，启动模式为主闪存存储器（自动下载并在FLASH内执行程序），BOOT0为1时（BOOT1为0），启动模式为系统存储器（可以串口下载）。
