84.1 初学者重要提示
+ c6 ~5 T* d. k( z1 l" q  SPI Flash的相关知识点可以看第78章和79章。
5 n4 {# x' M: E# l/ w  SPI Flash下载算法文件直接采用HAL库制作，方便大家自己修改。
* y+ g1 ^7 n: U4 Z' d- h84.2 MDK下载算法基础知识
- c4 s0 `/ [; Z" XFlash编程算法是一种用于擦除应用程序或将应用程序下载到Flash的程序代码。MDK本身支持的各种器件都自带下载算法，存放在MDK各种器件的软件包里面，以STM32H7为例，算法存放在\Keil\STM32H7xx_DFP\2.6.0\CMSIS\Flash（软件包版本不同，数值2.6.0不同），但不支持的需要我们自己制作，本章教程为此而生。

84.2.1 程序能够通过下载算法下载到芯片的核心思想
8 M* S& a8 w- \, N; U* N! o; Q认识到这点很重要：通过MDK创建一批与地址信息无关的函数，实现的功能主要有初始化，擦除，编程，读取，校验等，然后MDK调试下载阶段，会将算法文件加载到芯片的内部RAM里面（加载地址可以通过MDK设置），然后MDK通过与这个算法文件的交互，实现程序下载，调试阶段数据读取等操作。
# g% [2 }$ f( n; U* f8 q* Q

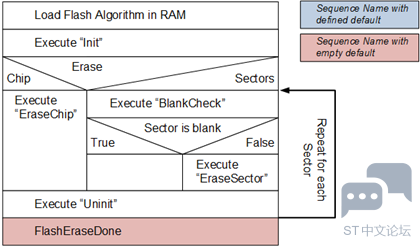

84.2.2 算法程序中擦除操作执行流程
# O+ R( R8 i2 _3 W  ]擦除操作大致流程：
. c/ O! X9 m2 @( |3 b9 v
& K5 h! u$ k( O( I- K+ O% g) V3 K2 b

( v' X! C8 `! q" j8 `/ G
  加载算法到芯片RAM。
  执行初始化函数Init。

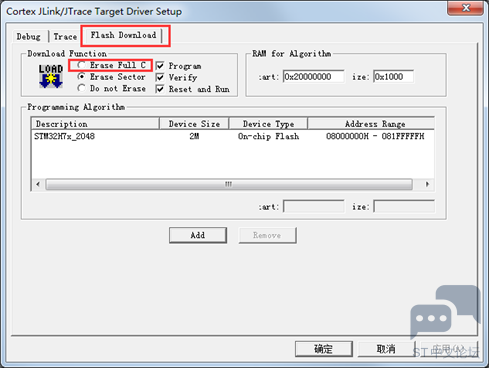

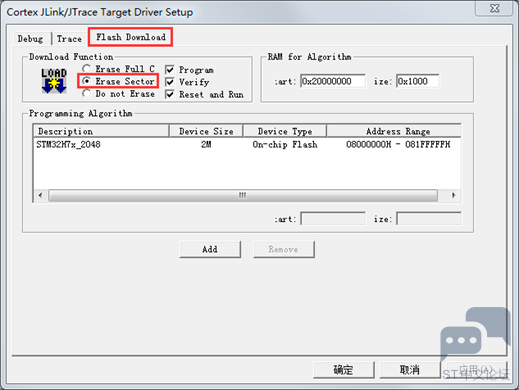

  执行擦除操作，根据用户的MDK配置，这里可以选择整个芯片擦除或者扇区擦除。
  执行Uinit函数。
  操作完毕。

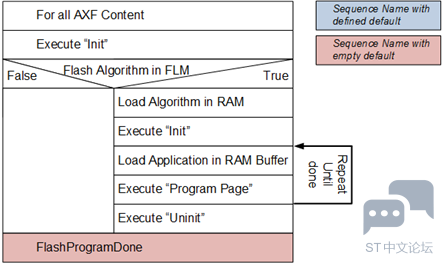

1 t, X3 W6 i6 k% U, F84.2.3 算法程序中编程操作执行流程
! R, E9 W( @/ h8 L/ R; `! c编程操作大致流程：
! O. J* S& Z( o0 o; N, a

  针对MDK生成的axf可执行文件做Init初始化，这个axf文件是指的大家自己创建应用程序生成的。
+ s& T* z9 W. F  查看Flash算法是否在FLM文件。如果没有在，操作失败。如果在：
0 d3 ^+ r- I& w+ B# _# o: H  加载算法到RAM。
3 E* z! s: j/ M5 T& l8 U% w( ?  执行Init函数。
  加载用户到RAM缓冲。
# ^  Z# R' h3 k  执行Program Page页编程函数。
  执行Uninit函数。
4 q" x- @3 c1 f  操作完毕。

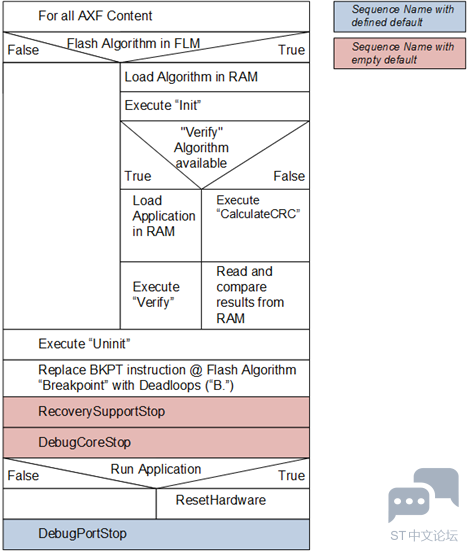

84.2.4 算法程序中校验操作执行流程
+ ^- F5 \; S/ w" U. {# ~1 \校验操作大致流程：

+ y8 \' I& o- m

) }9 |9 ^' Y" ?
- ?5 X( s- p7 h7 g) I/ s  校验要用到MDK生成的axf可执行文件。校验就是axf文件中下载到芯片的程序和实际下载的程序读出来做比较。
6 W+ S. d0 A/ e7 v( i  查看Flash算法是否在FLM文件。如果没有在，操作失败。如果在：
& i5 J* s  B" _; U, J  加载算法到RAM。
6 z! t2 p* T2 L' Q0 t) T4 I  执行Init函数。
3 z& t$ r! y1 P0 {  查看校验算法是否存在
  如果有，加载应用程序到RAM并执行校验。
  如果没有，计算CRC，将芯片中读取出来的数据和RAM中加载应用计算输出的CRC值做比较。
  执行Uninit函数。
6 R% @: B6 H: ~  替换BKPT（BreakPoint断点指令）为 B. 死循环指令。
执行RecoverySupportStop，恢复支持停止。
0 F' i. y, s( H$ ~: E  执行DebugCoreStop，调试内核停止。
0 g3 O6 Y8 c# m9 B% c/ A  运行应用：
  执行失败。
执行成功，再执行硬件复位。
5 Z. O5 v$ F( o& Z# ^; U  操作完毕，停止调试端口。
84.3 创建MDK下载算法通用流程
/ U" W8 k( x+ ^' y& I$ W! z下面是MDK给的一种大致操作流程，不限制必须采用这种方法，自己创建也可以的。
7 e( I) H0 a2 |
  o3 l8 A; T! D2 X84.3.1 第1步，使用MDK提供好的程序模板
位于路径：\Keil\ARM\Pack\ARM\CMSIS\version\Device\_Template_Flash。
0 B3 b1 u* ]) k7 x. w5 y' _

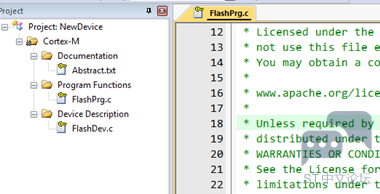

1 Q( \/ l% O  W* X0 D效果如下：
/ {! g& E4 T6 M2 o
2 R" h& C' R: V0 q% K5 b

84.3.2 第2步，修改工程名
$ [1 Y5 U" S; z% T) CMDK提供的工程模板原始名字是NewDevice.uvprojx，大家可以根据自己的需要做修改。比如修改为MyDevice.uvprojx。

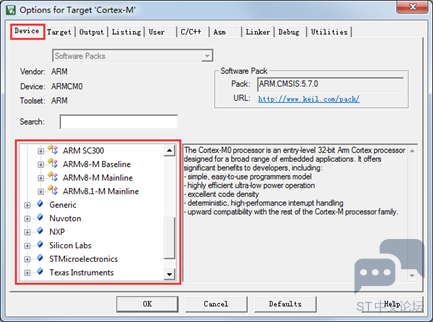

: C  ?6 ?5 ~9 d4 S2 j2 w! G84.3.3 第3步，修改使用的器件
; P1 ?2 i' X1 p! @" S在MDK的Option选项里面设置使用的器件。

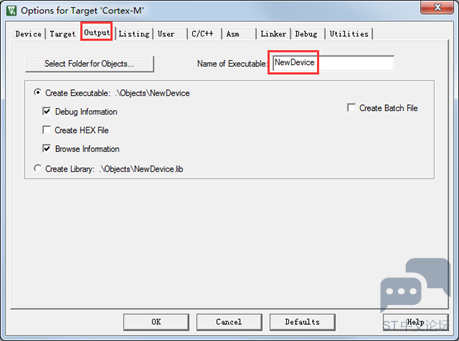

, P" b1 A. e6 k/ a* {  H  y$ ~84.3.4 第4步，修改输出算法文件的名字
这个名字是方便用户查看的，比如设置为stm32h7，那么输出的算法文件就是stm32h7.flm。
9 U+ [3 e3 h& r, `& n+ O3 O1 {

; H, m' n! C) w3 ]; A/ y+ M% m! Q

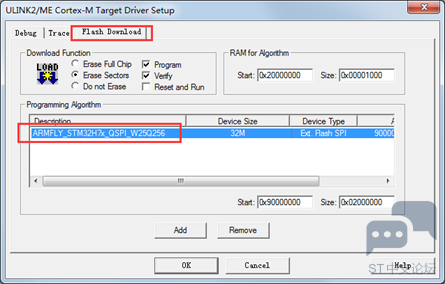

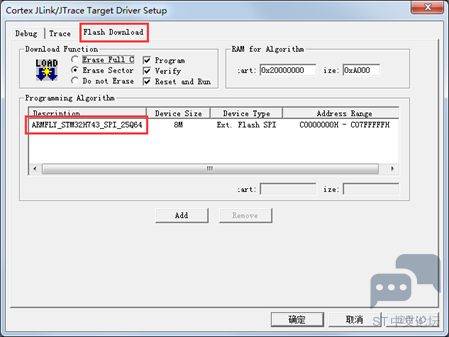

: \2 S/ o: f+ L8 }$ y/ _注：MDK这里设置的名字与下面位置识别出来的算法名无关：
# e. @; E* I/ e  |4 ^+ a  _( U* N
7 {& F  _- A3 \$ O

这个名字是在FlashDev.c里面定义的。
; G) X9 J8 {7 P4 `. B+ L+ E/ f
84.3.5 第5步，修改编程算法文件FlashPrg.c
模板工程里面仅提供了接口函数，内容需要用户自己填。
  D, L: f6 w8 z0 J

1. /*

2.    Mandatory Flash Programming Functions (Called by FlashOS):
     l$ u) K+ k" m' A% N
3.                 int Init        (unsigned long adr,   // Initialize Flash
     G& E3 J+ q1 S8 o8 _
4.                                  unsigned long clk,

5.                                  unsigned long fnc);

6.                 int UnInit      (unsigned long fnc);  // De-initialize Flash

7.                 int EraseSector (unsigned long adr);  // Erase Sector Function
   , q; l! e* G! P5 r
8.                 int ProgramPage (unsigned long adr,   // Program Page Function
   + w, _$ B" A9 Q/ U" ?0 U: e. U
9.                                  unsigned long sz,

10.                                  unsigned char *buf);

11.
    / ?$ f* S9 Y9 p
12.    Optional  Flash Programming Functions (Called by FlashOS):

13.                 int BlankCheck  (unsigned long adr,   // Blank Check
    ; N9 {* {) A$ q* _2 _
14.                                  unsigned long sz,
    / o! i6 ?' l; b' p1 X8 \3 {7 Q8 |
15.                                  unsigned char pat);
    6 U+ p5 u/ z2 M
16.                 int EraseChip   (void);               // Erase complete Device
    8 O# G1 }+ W) f% Z
17.       unsigned long Verify      (unsigned long adr,   // Verify Function
    % j8 @5 P( p5 ~5 `' B% w6 `2 N8 @* X
18.                                  unsigned long sz,
    ' p! l) u: a: K  _: r3 y  x
19.                                  unsigned char *buf);

20.
    5 d; }+ I6 J/ G3 c
21.        - BlanckCheck  is necessary if Flash space is not mapped into CPU memory space
    : m4 Y! q6 I! @% S# r: k' u9 {
22.        - Verify       is necessary if Flash space is not mapped into CPU memory space

23.        - if EraseChip is not provided than EraseSector for all sectors is called

24. */
      M2 s( x/ w# ?8 P
25.

26. /*
    , g( S2 G$ w. T) T# U" m
27. *  Initialize Flash Programming Functions
    0 g5 D$ G2 u. b) ^9 {5 Y8 e; J9 i7 i
28. *    Parameter:      adr:  Device Base Address
    ! p, |4 B6 b1 l7 X4 g5 y+ M
29. *                    clk:  Clock Frequency (Hz)

30. *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    1 e0 O/ Z* o) n; [, U- e' v& y
31. *    Return Value:   0 - OK,  1 - Failed

32. */
    # R5 p* K. R+ Z6 p4 ^
33.

34. int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {
    ) I! k6 N( s) a) Q* [/ O
35.

36.   /* Add your Code */
    5 d: ^8 G1 F( J* D2 ^
37.   return (0);                                  // Finished without Errors

38. }

39.

40.

41. /*

42. *  De-Initialize Flash Programming Functions

43. *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
    * K- P5 }( v2 ?% H3 \
44. *    Return Value:   0 - OK,  1 - Failed
    5 }0 u, Y( A( ?& o0 ?
45. */

46.

47. int UnInit (unsigned long fnc) {

48.

49.   /* Add your Code */

50.   return (0);                                  // Finished without Errors
      i3 g8 v1 b) Y. T& t' y5 G
51. }

52.
    " T, N& `: t' q* l( s* l/ z6 t$ E. q
53.
    . C# ^+ X/ L# h5 Y: s6 [0 t  Z4 C" |
54. /*

55. *  Erase complete Flash Memory
    ' V! W1 n0 O' I$ X- a
56. *    Return Value:   0 - OK,  1 - Failed

57. */
    6 R3 G! V4 D' O4 ?0 P1 @
58.

59. int EraseChip (void) {
    - J' i8 ~( Z8 T2 W3 g
60.
    7 _3 L8 t$ e1 D! f0 W) G) e% ^. j
61.   /* Add your Code */
    2 Q( V% l5 \6 D# t, p8 y4 _1 l4 D  g
62.   return (0);                                  // Finished without Errors

63. }

64.

65.

66. /*

67. *  Erase Sector in Flash Memory

68. *    Parameter:      adr:  Sector Address
    3 {, @5 o$ H, E% w" e
69. *    Return Value:   0 - OK,  1 - Failed

70. */

71.

72. int EraseSector (unsigned long adr) {
    + @5 C& s* c- z' R4 h1 ?$ G' z
73.

74.   /* Add your Code */

75.   return (0);                                  // Finished without Errors
    3 q* V5 B* Y5 M* u8 ~0 l
76. }

77.
    ; Y  c+ u7 l' H& C" b
78.

79. /*

80. *  Program Page in Flash Memory
    5 q# h# u1 u( D% R
81. *    Parameter:      adr:  Page Start Address
    5 X9 t+ w% A. @& Z( ]
82. *                    sz:   Page Size
    9 X3 n8 V" `; G9 N. {
83. *                    buf:  Page Data

84. *    Return Value:   0 - OK,  1 - Failed
    / x* ]( I0 S/ ]
85. */
    , T' \8 j4 |; n
86.

87. int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {

88.
    6 {' r- n2 M$ b5 R9 B5 f/ I
89.   /* Add your Code */

90.   return (0);                                  // Finished without Errors

91. }

复制代码

3 U7 s- @$ F3 }: x5 }84.3.6 第6步，修改配置文件FlashDev.c
! f% C- Q/ B7 D3 `! o模板工程里面提供简单的配置说明：

$ D" M* J+ @7 F& A) |; a- @5 |2 Q

1. struct FlashDevice const FlashDevice  =  {
   * {1 |. T  M; ^
2.    FLASH_DRV_VERS,             // Driver Version, do not modify!
   3 U1 t- h4 Z) P$ @
3.    "New Device 256kB Flash",   // Device Name

4.    ONCHIP,                     // Device Type

5.    0x00000000,                 // Device Start Address

6.    0x00040000,                 // Device Size in Bytes (256kB)

7.    1024,                       // Programming Page Size

8.    0,                          // Reserved, must be 0
   + p# n6 I  ]1 U
9.    0xFF,                       // Initial Content of Erased Memory

10.    100,                        // Program Page Timeout 100 mSec

11.    3000,                       // Erase Sector Timeout 3000 mSec

12.
    - ]( }7 ?' i* \) S; q! ]# i" p- S
13. // Specify Size and Address of Sectors

14.    0x002000, 0x000000,         // Sector Size  8kB (8 Sectors)
    : H5 F/ G# E7 P" S5 U
15.    0x010000, 0x010000,         // Sector Size 64kB (2 Sectors)
    ; z1 `) d" S' ?  {# W
16.    0x002000, 0x030000,         // Sector Size  8kB (8 Sectors)

17.    SECTOR_END
    ! N% u+ V* C" {; |7 L! M$ ]
18. };

复制代码

注：名字New Device 256kB Flash就是我们第4步所说的。MDK的Option选项里面会识别出这个名字。
- G. M  w+ a' j- a! b4 N& ^

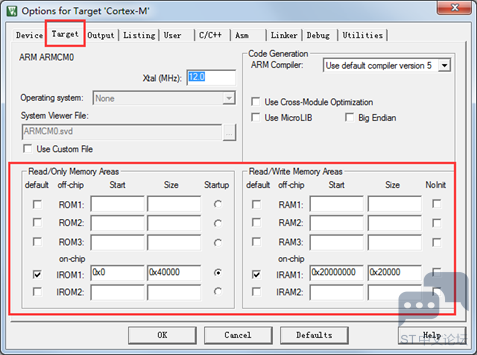

84.3.7 第7步，保证生成的算法文件中RO和RW段的独立性，即与地址无关

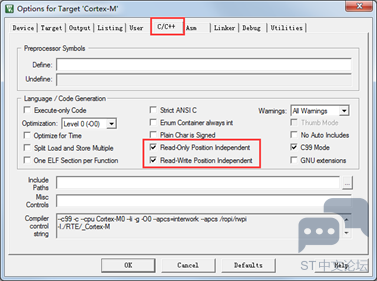

C和汇编的配置都勾选上：
; @) d% J2 U6 L' _% ^' ]8 z0 l  |$ \7 k
/ f4 p9 N  e1 j; X: ?9 J; v5 M7 L# [

! X9 O) S" I( r* q6 [  n" Z

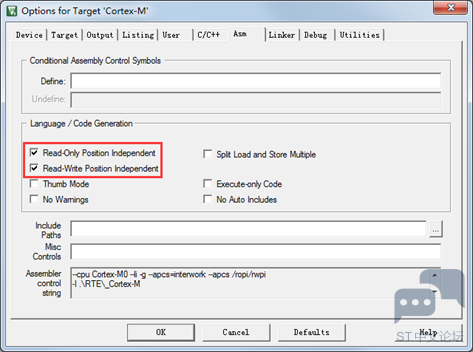

* a! H; q0 Q! ?% f6 a' |汇编：
, n9 X( T. o: h

0 y6 S1 {+ @* s( h2 `4 n如果程序的所有只读段都与位置无关，则该程序为只读位置无关（ROPI, Read-only position independence）。ROPI段通常是位置无关代码（PIC,position-independent code），但可以是只读数据，也可以是PIC和只读数据的组合。选择“ ROPI”选项，可以避免用户不得不将代码加载到内存中的特定位置。这对于以下例程特别有用：

（1）加载以响应运行事件。
0 h- r0 l9 f0 G) z8 ]8 A* {: l
（2）在不同情况下使用其他例程的不同组合加载到内存中。
( }4 c2 d9 S; X& i6 {3 _: g9 G
1 ~; z2 ~% k. F1 X5 S  x* i( k( g. K% ?1 c（3）在执行期间映射到不同的地址。

使用Read-Write position independence同理，表示的可读可写数据段。

84.3.8 第8步，将程序可执行文件axf修改为flm格式

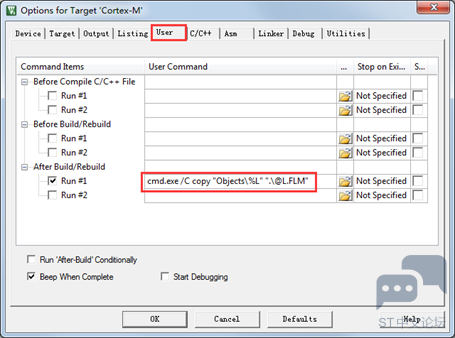

0 U2 M! a" ^+ _( K& _* E; r通过下面的命令就可以将生成的axf可执行文件修改为flm。
' Y8 H( b" d% g- X4 w- d! m; v0 u/ P
3 U& R5 G0 `1 O

84.3.9 第9步，分散加载设置
& L9 T- z( r  p, w5 m我们这里的分散加载文件直接使用MDK模板工程里提供好的即可，无需任何修改。

! t! D8 d0 Q) b4 I2 o0 r
分散加载文件中的内容如下：
$ e) A% j2 p$ a9 z2 y. |
1 ?& f) ]& D# ~" E7 z) f' r

1. ; Linker Control File (scatter-loading)

2. ;

3.
   ; [$ _# ~8 U( Z* x
4. PRG 0 PI               ; Programming Functions

5. {

6.   PrgCode +0           ; Code
   : t+ q% ?$ ^  `% ~+ j2 ~2 E2 @$ R
7.   {

8.     * (+RO)

9.   }
   7 p7 C: e* k! m' C& g- v" \
10.   PrgData +0           ; Data

11.   {
    / w& s9 {, i% N! h1 s8 x; `8 f
12.     * (+RW,+ZI)
    , G  g* p* d! g8 `8 [4 a! e
13.   }
    ( ~, R5 A; X8 o( H) }! E  r
14. }
    " V) r* R% \: p( _, m- V' l, w
15.

16. DSCR +0                ; Device Description

17. {
    . D2 ^  U- f: ?1 H: |& w# T
18.   DevDscr +0
    ! g: D' c$ r* g3 W
19.   {

20.     FlashDev.o
    * ]( ], B, r5 U) K& `- w
21.   }

22. }

复制代码

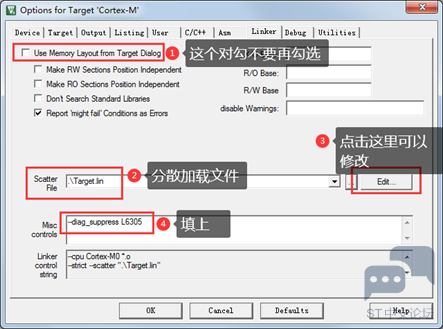

1 m. z4 U0 j, H! b* W$ E9 G--diag_suppress L6305用于屏蔽L6503类型警告信息。
1 ^$ V, C* L! A. m. j, `
特别注意，设置了分散加载后，此处的配置就不再起作用了：

84.4 SPI Flash的MDK下载算法制作
8 {2 h$ s, L8 c# g$ l下面将QSPI Flash算法制作过程中的几个关键点为大家做个说明。

5 Z& ~& J5 S- \' k8 ^9 Q/ H" }84.4.1 第1步，制作前重要提示
这两点非常重要：

9 m2 ^; q$ ^3 \$ c& K/ H. @) T  程序里面不要开启任何中断，全部查询方式。
  HAL库里面各种时间基准相关的API全部处理掉。简单省事些，我们这里是直接注释，采用死等即可。无需做超时等待，因为超时后，已经意味着操作失败了，跟死等没有区别。

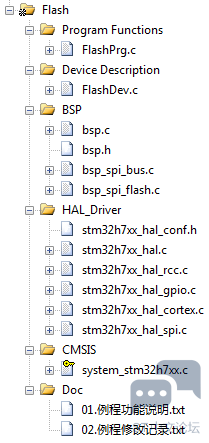

5 n( a8 c" H8 a84.4.2 第2步，准备一个工程模板
推荐大家直接使用我们本章工程准备好的模板即可，如果大家自己制作，注意一点，请使用当前最新的HAL库。
. s* f% }* P. B  A6 q1 \0 _2 {* x; v
2 q- ^0 B( B: u

- _/ p! b' W% K1 [
9 n2 f1 e+ G1 U2 W% e9 Y5 ]* l84.4.3 第3步，修改HAL库
0 t6 D$ ?8 ?; u  W+ y; H这一步比较重要，主要修改了以下三个文件：
$ H) x& B) I, K) ]

5 U2 m6 w2 H. i- c8 g主要是修改了HAL库时间基准相关的几个API，并注释掉了一批无关的API。具体修改内容，大家可以找个比较软件，对比修改后的这个文件和CubeH7软件包V1.8.0（软件包里面的HAL库版本是V1.9.0）的差异即可。
/ K3 {8 v6 a. E; {, C6 c
84.4.4 第4步，时钟初始化
& U' J$ [. n! R! Y- k, P0 B/ }我们已经用不到滴答定时器了，直接在bsp.c文件里面对滴答初始化函数做重定向：
: F6 ^! E& ]. c+ A# j) L. z

1. /*

2. *********************************************************************************************************
   1 T# O, D+ O! x! c: f
3. *    函 数 名: HAL_InitTick

4. *    功能说明: 重定向，不使用

5. *    形    参: TickPriority

6. *    返 回 值: 无

7. *********************************************************************************************************
   . E; {9 A& P: F4 l6 p! r
8. */
     d8 N) l0 z/ m. U9 _6 L9 ]# U9 g5 R
9. HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
   ; T: j. N# Y7 v1 b" n: j- g
10. {
    ( h9 P" a! P& }# Z( h; [6 F4 i" Z
11.     return HAL_OK;
    ) z: l2 A3 n( k) M3 o! T6 |  r, p
12. }
    ) D' R2 e6 X. N0 f6 n1 Q+ B
13. 然后就是HSE外置晶振的配置，大家根据自己的板子实际外挂晶振大小，修改stm32h7xx_hal_conf.h文件中HSE_VALUE大小，实际晶振多大，这里就修改为多大：

14.

15. #if !defined  (HSE_VALUE)
    5 F, j* {0 E, `# Z1 x* g
16. #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */

17. #endif /* HSE_VALUE */
    ; a  H+ b0 Q& w7 Z, F
18. 最后修改PLL：
    7 n4 x% j. T+ w
19.

20. /*
    - u2 h7 P' w: H
21. *********************************************************************************************************

22. *    函 数 名: SystemClock_Config

23. *    功能说明: 初始化系统时钟

24. *                System Clock source            = PLL (HSE)

25. *                SYSCLK(Hz)                     = 400000000 (CPU Clock)

26. *               HCLK(Hz)                       = 200000000 (AXI and AHBs Clock)
    6 q7 y" y* @9 `0 H# M: y( e
27. *                AHB Prescaler                  = 2

28. *                D1 APB3 Prescaler              = 2 (APB3 Clock  100MHz)

29. *                D2 APB1 Prescaler              = 2 (APB1 Clock  100MHz)

30. *                D2 APB2 Prescaler              = 2 (APB2 Clock  100MHz)

31. *                D3 APB4 Prescaler              = 2 (APB4 Clock  100MHz)

32. *                HSE Frequency(Hz)              = 25000000
    6 {# }+ d! M. U! ]
33. *               PLL_M                          = 5
    6 R2 L: h7 y2 _5 ]- H; c
34. *                PLL_N                          = 160

35. *                PLL_P                          = 2
    & h* `4 O; Z6 L: E0 q+ ]
36. *                PLL_Q                          = 4
    9 }+ s8 s! Q& z8 J: S
37. *                PLL_R                          = 2
    5 i9 y4 x! g9 u' d( ]$ s% ^. l
38. *                VDD(V)                         = 3.3

39. *                Flash Latency(WS)              = 4
    , h  H! v5 W$ k+ z. |
40. *    形    参: 无
    1 n5 ~; v1 @/ t6 G+ R
41. *    返 回 值: 1 表示失败，0 表示成功

42. *********************************************************************************************************

43. */

44. int SystemClock_Config(void)

45. {
    % z. ~2 G2 X' G* }
46.     RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
    5 n2 G( k+ a, v  h* V0 q
47.     RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    : o" h: y$ ?) C* D0 w% s  G
48.     HAL_StatusTypeDef ret = HAL_OK;

49.

50.     /* 锁住SCU(Supply configuration update) */

51.     MODIFY_REG(PWR->CR3, PWR_CR3_SCUEN, 0);

52.
    * M8 T1 z% A5 |, I' I' J
53.     /*
    & `6 J+ U0 [9 I( v, m. h. A
54.       1、芯片内部的LDO稳压器输出的电压范围，可选VOS1，VOS2和VOS3，不同范围对应不同的Flash读速度，

55.          详情看参考手册的Table 12的表格。
    ' B* T8 r# w+ h( a3 q  |9 h
56.       2、这里选择使用VOS1，电压范围1.15V - 1.26V。

57.     */

58.     __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
      m# [; K8 Z  A- R9 {: r
59.

60.     while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}

61.
    ' C+ C2 h. U$ n, g
62.     /* 使能HSE，并选择HSE作为PLL时钟源 */

63.     RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

64.     RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    6 \9 ~9 \0 z% E* j$ C
65.     RCC_OscInitStruct.HSIState = RCC_HSI_OFF;

66.     RCC_OscInitStruct.CSIState = RCC_CSI_OFF;

67.     RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    7 O* H8 p  Y3 p! y3 ~/ S
68.     RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;

69.
    + k6 o4 P8 l& \* c
70.     RCC_OscInitStruct.PLL.PLLM = 5;
    7 N) c3 {# ?: X9 G
71.     RCC_OscInitStruct.PLL.PLLN = 160;

72.     RCC_OscInitStruct.PLL.PLLP = 2;
    ( G# g+ I* x. v0 _5 `
73.     RCC_OscInitStruct.PLL.PLLR = 2;
    ' a  [( I" Q' Y4 f
74.     RCC_OscInitStruct.PLL.PLLQ = 4;
    8 ]2 w+ W1 G: L& X0 l) f
75.

76.     RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;
    7 K  ^, w3 k0 W' {( G3 k
77.     RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;

78.     ret = HAL_RCC_OscConfig(&RCC_OscInitStruct);
    ' x/ D2 P% }4 K' `: k7 D
79.     if(ret != HAL_OK)

80.     {

81.         return 1;
    % f2 q+ z6 R: R6 I- N. w0 V
82.     }

83.

84.     /*
    8 p9 x) ~( f$ h- Y/ S3 t
85.        选择PLL的输出作为系统时钟
    $ ?/ a1 S/ e- E+ t: d; [
86.        配置RCC_CLOCKTYPE_SYSCLK系统时钟

87.        配置RCC_CLOCKTYPE_HCLK 时钟，对应AHB1，AHB2，AHB3和AHB4总线

88.        配置RCC_CLOCKTYPE_PCLK1时钟，对应APB1总线

89.        配置RCC_CLOCKTYPE_PCLK2时钟，对应APB2总线
    % u+ ^+ u" D9 m; q' d4 y
90.        配置RCC_CLOCKTYPE_D1PCLK1时钟，对应APB3总线
    0 r: }4 ], o5 K9 l: }" c4 H
91.        配置RCC_CLOCKTYPE_D3PCLK1时钟，对应APB4总线
    , A5 T0 }0 [1 y! G% }/ u
92.     */
    . _2 N  Y9 G; X$ L. U& O
93.     RCC_ClkInitStruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_D1PCLK1 | RCC_CLOCKTYPE_PCLK1 | \
    ' Z) `6 _7 |' N, d3 _9 n# y
94.                                  RCC_CLOCKTYPE_PCLK2  | RCC_CLOCKTYPE_D3PCLK1);

95.
    ' l8 X3 h# F6 ?% G
96.     RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;

97.     RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;

98.     RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;

99.     RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;

100.     RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;

101.     RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;
     4 w& r% _9 H0 O3 t
102.     RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;

103.

104.     /* 此函数会更新SystemCoreClock，并重新配置HAL_InitTick */
     . v! E! b5 x) \1 w% Z3 }
105.     ret = HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4);
     : x8 z' B* h2 E4 B$ T1 D- o( v! h
106.     if(ret != HAL_OK)
     5 z4 |1 u; O2 f4 `& a8 G$ G$ y
107.     {

108.         return 1;
     $ q. ~7 u+ u* p$ L# W8 k+ o
109.     }

110.

111.     /*

112.       使用IO的高速模式，要使能IO补偿，即调用下面三个函数

113.       （1）使能CSI clock
     ; D8 R" R& W6 _* r6 C
114.       （2）使能SYSCFG clock
     5 U" ?- R3 \( B' x% g: u# h
115.       （3）使能I/O补偿单元， 设置SYSCFG_CCCSR寄存器的bit0

116.     */

117.     __HAL_RCC_CSI_ENABLE() ;

118.
     2 ?! E- ^; L; Y; p0 {& M. V" m0 r+ T
119.     __HAL_RCC_SYSCFG_CLK_ENABLE() ;

120.

121.     HAL_EnableCompensationCell();
     8 o  }4 D- S; r
122.
       E- F" a. }# M% O' `2 a5 b* k* p
123.     __HAL_RCC_D2SRAM1_CLK_ENABLE();
     * M. e  ^( z& z* e
124.     __HAL_RCC_D2SRAM2_CLK_ENABLE();
     , z& g, I) K7 Z4 n5 w; b- X: V
125.     __HAL_RCC_D2SRAM3_CLK_ENABLE();

126.

127.     return 0;

128. }

复制代码

84.4.5 第5步，配置文件FlashDev.c的实现
- R# F* l7 M. r; p配置如下：

6 s+ T2 D" u% u2 r( G# N

1. struct FlashDevice const FlashDevice  =  {

2.     FLASH_DRV_VERS,               /* 驱动版本，勿修改，这个是MDK定的 */

3.     "ARMFLY_STM32H743_SPI_25Q64", /* 算法名，添加算法到MDK安装目录会显示此名字 */

4.     EXTSPI,                       /* 设备类型 */

5.     0xC0000000,                   /* Flash起始地址 */

6.     8 * 1024 * 1024,              /* Flash大小，8MB */

7.     4096,                         /* 编程页大小 */

8.     0,                            /* 保留，必须为0 */
   $ H& m* H5 j8 G; v; P
9.     0xFF,                         /* 擦除后的数值 */
   & l) \* c; K$ o* w& H
10.     6000,                         /* 页编程等待时间 */

11.     6000,                         /* 扇区擦除等待时间 */
    ) M( l; D7 n  G) T6 w2 v. e
12.     4 * 1024, 0x000000,          /* 扇区大小，扇区地址 */

13.     SECTOR_END
    ( }! l  w  Y* |
14. };

复制代码

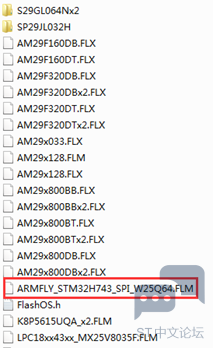

0 W' s# `# V1 c3 ^7 k# P注释已经比较详细，大家根据自己的需要做修改即可。注意一点，算法名ARMFLY_STM32H743_SPI_W25Q64会反馈到这个地方：

8 f( ~" x$ S1 M% y

1 h1 U8 H. G3 g1 |! |
% W5 M* A4 U' c' I' a. P: I8 A. x/ i84.4.6 第6步，编程文件FlashPrg.c的实现
下面将文件中实现的几个函数为大家做个说明：
: _- J) m  L, e7 m
( e4 F! ?( C) c# j% V/ U. G) P9 J  初始化函数Init
/ d9 m1 g6 I" v* i5 s. \0 \- b1 V5 |

1. /*
   : R4 K1 R: e4 ^+ ]5 o9 a
2. *********************************************************************************************************

3. *    函 数 名: Init

4. *    功能说明: Flash编程初始化

5. *    形    参: adr Flash基地址，芯片首地址。

6. *             clk 时钟频率

7. *             fnc 函数代码，1 - Erase, 2 - Program, 3 - Verify
   & F- @# G9 V2 V0 q  d- Q
8. *    返 回 值: 0 表示成功， 1表示失败

9. *********************************************************************************************************

10. */

11. int Init (unsigned long adr, unsigned long clk, unsigned long fnc)
    % G- ]$ i) w4 T6 C, W( J$ k2 h
12. {

13.     int result = 0;

14.

15.     /* 系统初始化 */
    9 r. J( K7 ]/ }; a8 I
16.     SystemInit();

17.

18.     /* 时钟初始化 */

19.     result = SystemClock_Config();
    1 n+ p# }* T- \. y5 t6 Z% H2 |1 f
20.     if (result  != 0)
    - Q% ]+ z6 A8 \8 [& M
21.     {

22.         return 1;

23.     }

24.
    : i% X0 x1 F( @7 J- d
25.     bsp_InitSPIBus();

26.     bsp_InitSFlash();

27.
    ; c2 y7 l8 G4 B- e; `
28.     return 0;

29. }

复制代码

  复位初始化函数Uinit
! |7 z0 S6 i& j/ \擦除，编程和校验函数后都会调用此函数，我们这里未使用。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: UnInit

4. *    功能说明: 复位初始化

5. *    形    参: fnc 函数代码，1 - Erase, 2 - Program, 3 - Verify
   5 N+ X- I5 Z/ [# m# x
6. *    返 回 值: 0 表示成功， 1表示失败
   1 M' z- j  }) f8 l* C
7. *********************************************************************************************************

8. */

9. int UnInit (unsigned long fnc)
   ' A6 d: Q% J- C/ n8 i+ B4 Q# E0 T
10. {
    0 k  Q0 Q7 p% T) {! n0 ^
11.     return (0);
    5 ^; {$ v2 B/ P8 C7 Y
12. }

复制代码

复位初始化这里，直接将其设置为内存映射模式。

  整个芯片擦除函数EraseChip

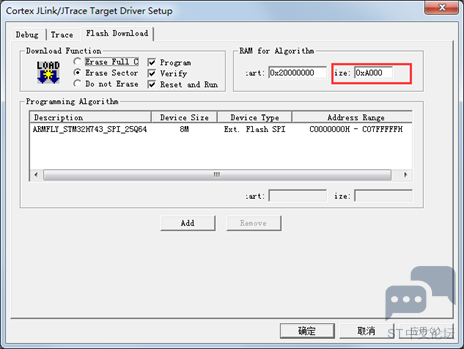

如果大家配置勾选了MDK Option选项中此处的配置，会调用的整个芯片擦除：

8 |2 p- t7 S8 ^8 G. ?- g! v

" \1 `, F  u; n
实际应用中不推荐大家勾选这里，因为整个芯片擦除太耽误时间。

另外，如果大家的算法工程里面没有添加此函数，MDK会调用扇区擦除函数来实现，直到所有扇区擦除完毕。
0 h1 K/ b2 l1 R& W6 S
" F/ E. a% b: y1 s

1. /*

2. *********************************************************************************************************

3. *    函 数 名: EraseChip
   : I+ t+ |( Q5 ~( V2 v
4. *    功能说明: 整个芯片擦除
   ! J; L* I# |; m" I
5. *    形    参: 无
     m+ o# B. o5 L# `
6. *    返 回 值: 0 表示成功， 1表示失败

7. *********************************************************************************************************

8. */

9. int EraseChip (void)

10. {

11.     sf_EraseChip();

12.     return 0;

13. }

复制代码

6 Y. _& u* ]  [  扇区擦除函数EraseSector
如果大家配置勾选了MDK Option选项中此处的配置，会调用扇区擦除：
# v+ t* h5 ]. ^3 K+ Y  N
' e  O5 G/ |! }4 `- i

- V" N/ @5 n2 D, [
1 F2 i. L+ H, D# h

1. /*

2. *********************************************************************************************************
   5 i; T% o* x' J! u3 q" U
3. *    函 数 名: EraseSector

4. *    功能说明: 扇区擦除

5. *    形    参: adr 擦除地址
   ; k$ C; M7 M9 P$ I. ~" ^! X
6. *    返 回 值: 无

7. *********************************************************************************************************

8. */
   3 A1 J& F8 d9 i; |  r& H- b
9. int EraseSector (unsigned long adr)

10. {
    / \5 \$ W. l8 D" s" q, U
11.     adr -= SPI_FLASH_MEM_ADDR;
    - E7 z  c* I& a' L0 b4 p* v; D8 L
12.
    ; z  l: k8 r3 a; M+ S, p
13.     sf_EraseSector(adr);
    ) n5 ?/ n. j  i9 u5 b" q5 ?7 v
14.

15.     return 0;

16. }

复制代码

. U4 z# R. V/ c% o* |这里要注意两点：
  O. j  n! l% q4 f5 S) J
（1）     程序里面的操作adr -= SPI_FLASH_MEM_ADDR，实际传递进来的地址是带了首地址的，即0xC0000000。特别注意，我们这里的0xC0000000是随意设置的，因为STM32H7的标准SPI外设并不支持内存映射。

（2）     这里执行的擦除大小要前面FlashDev.c文件中配置的扇区大小一致，这里是执行的4KB为扇区进行擦除。

' h8 Q3 O2 Y2 E7 {" Z6 L  页编程函数ProgramPage
页编程函数实现如下：

1. /*

2. *********************************************************************************************************
   ) t( T8 ]7 R$ m1 n0 N
3. *    函 数 名: ProgramPage

4. *    功能说明: 页编程
   ; c' l& Y1 K' U, U% H. b5 M
5. *    形    参: adr 页起始地址

6. *             sz  页大小

7. *             buf 要写入的数据地址
   / r, c5 [7 D3 c, S
8. *    返 回 值: 无
     F( B5 c$ k- \# C  l
9. *********************************************************************************************************

10. */
    : P( }9 `- a8 Z7 {
11. int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)
    3 X$ L5 x/ U+ G' D( T
12. {

13.     adr -= SPI_FLASH_MEM_ADDR;
    + ^: G" x" k- M
14.
    ) o! T+ k) U% t: ?0 d- \2 O& a
15.     sf_WriteBuffer(buf, adr, sz);
    . x' E5 |  x! l. q
16.

17.     return (0);
    8 s7 W- c* {8 e8 M1 `1 N" T
18. }

复制代码

# h( `5 u% R: M: a! R, }: i4 w这里注意两点：
9 R% J6 @8 Q+ [, y* I) o7 b1 h! H
（1）     W25Q64的页大小是256字节，前面FlashDev.c中将页编程大小设置为4096字节，主要是方便擦除操作。

（2）     程序里面的操作adr -= SPI_FLASH_MEM_ADDR，实际传递进来的地址是带了首地址的，即0xC0000000。

  读取和校验函数
校验函数实现如下：
; H$ y3 B& Q! x/ Q+ v
, r0 N7 W7 |. R4 h  @% Y

1. /*

2. *********************************************************************************************************

3. *    函 数 名: Verify

4. *    功能说明: 校验

5. *    形    参: adr 起始地址
   8 y5 y6 m: u8 v/ |2 b
6. *             sz  数据大小

7. *             buf 要校验的数据缓冲地址
   7 x- t" X$ @' O( D
8. *    返 回 值: -
   6 _1 ~' n/ f$ e6 l* q
9. *********************************************************************************************************
   ; f" m: z& R+ j2 G& R1 {' s1 T
10. */

11. unsigned char aux_buf[4096];

12. unsigned long Verify (unsigned long adr, unsigned long sz, unsigned char *buf)

13. {

14.     int i;

15.
    9 A1 m- f0 f1 K* B" Y- b; y1 \( o
16.     adr -= SPI_FLASH_MEM_ADDR;
    6 V8 `7 P" f+ |( j
17.

18.     sf_ReadBuffer(aux_buf, adr, sz);

19.
      Y2 v+ `9 {' ^, \
20.     for (i = 0; i< sz; i++)
    , F3 k" U0 C2 [* s" T$ i7 K
21.     {
    : K! O' J9 m0 R2 L1 H
22.         if (aux_buf<i style="font-style: italic;"> != buf)

23.         </i>return (adr+i);              /* 校验失败 */

24.     }
    ) l7 D* x& ~9 a" ^1 |* J
25.

26.     adr += SPI_FLASH_MEM_ADDR;
      s8 B( m* ^. ~/ V/ E, g
27.     return (adr+sz);                 /* 校验成功 */
    , o/ U- ?7 v/ h- {" d5 R: F
28. }

复制代码

% N1 Y6 P! i* u( G84.4.7 第7步，修改SPI Flash驱动文件（引脚，命令等）
最后一步就是SPI Flash（W25Q64）的驱动修改，大家可以根据自己的需求做修改。使用的引脚定义在文件bsp_spi_bus.c：

/ s) r6 u4 G) k

1. /*
   6 e, w) K( G- Z) a4 e
2. *********************************************************************************************************
   - U! e" `3 T+ o7 A0 q; G
3. *                                时钟，引脚，DMA，中断等宏定义
   . K- `1 \* t) E/ v
4. *********************************************************************************************************
   / Z/ Q4 x- A' D, T
5. */

6. #define SPIx                            SPI1
   2 D# r1 I' l( O6 x
7. #define SPIx_CLK_ENABLE()                __HAL_RCC_SPI1_CLK_ENABLE()

8. #define DMAx_CLK_ENABLE()                __HAL_RCC_DMA2_CLK_ENABLE()

9.

10. #define SPIx_FORCE_RESET()                __HAL_RCC_SPI1_FORCE_RESET()
    $ j1 H' ?5 C# o4 p! {# o9 p
11. #define SPIx_RELEASE_RESET()            __HAL_RCC_SPI1_RELEASE_RESET()

12.
    . \9 U: H9 g( A7 m! J. `  C4 k
13. #define SPIx_SCK_CLK_ENABLE()            __HAL_RCC_GPIOB_CLK_ENABLE()

14. #define SPIx_SCK_GPIO                    GPIOB
    ! {% G# W; f$ x
15. #define SPIx_SCK_PIN                    GPIO_PIN_3
    7 y& L; p5 y2 A
16. #define SPIx_SCK_AF                        GPIO_AF5_SPI1

17.
    1 s& ?* z) ~- ]' L( I0 S0 W8 [( H
18. #define SPIx_MISO_CLK_ENABLE()            __HAL_RCC_GPIOB_CLK_ENABLE()

19. #define SPIx_MISO_GPIO                    GPIOB
    9 [8 @- W% ?, ~, b
20. #define SPIx_MISO_PIN                     GPIO_PIN_4

21. #define SPIx_MISO_AF                    GPIO_AF5_SPI1
    # O5 M# B2 P2 l
22.
    $ p/ H& w- p; b! h( Q( I
23. #define SPIx_MOSI_CLK_ENABLE()            __HAL_RCC_GPIOB_CLK_ENABLE()
    0 h3 H6 i6 G  e2 G8 z: S3 T" N
24. #define SPIx_MOSI_GPIO                    GPIOB

25. #define SPIx_MOSI_PIN                     GPIO_PIN_5
    7 `3 _: U5 n7 A! l7 ~
26. #define SPIx_MOSI_AF                    GPIO_AF5_SPI1

复制代码

5 C' v, P% o+ z- I. m; L7 {硬件设置了之后，剩下就是SPI Flash相关的几个配置和片选引脚配置，在文件bsp_spi_flash.c：
2 @# f' }& ^' V$ R7 r5 p( H: {
, Y. R  H0 x" c主要是下面这几个：
% U3 g5 D7 m% L8 D. g
' e$ g/ U5 ?+ g8 R2 {

1. /* 串行Flash的片选GPIO端口， PD13  */

2. #define SF_CS_CLK_ENABLE()             __HAL_RCC_GPIOD_CLK_ENABLE()

3. #define SF_CS_GPIO                    GPIOD

4. #define SF_CS_PIN                    GPIO_PIN_13
   3 R3 f1 h  t3 W7 t9 K' Q+ O7 O
5.

6. #define SF_CS_0()                    SF_CS_GPIO->BSRR = ((uint32_t)SF_CS_PIN << 16U)

7. #define SF_CS_1()                    SF_CS_GPIO->BSRR = SF_CS_PIN

8.

9. #define CMD_AAI       0xAD      /* AAI 连续编程指令(FOR SST25VF016B) */
   : E- F& ^1 n' T+ K
10. #define CMD_DISWR      0x04        /* 禁止写, 退出AAI状态 */

11. #define CMD_EWRSR      0x50        /* 允许写状态寄存器的命令 */

12. #define CMD_WRSR      0x01      /* 写状态寄存器命令 */
    $ Y5 y& y& ~4 u2 y5 V
13. #define CMD_WREN      0x06        /* 写使能命令 */
    8 L( N, A3 V0 O3 B1 ^, `: ]0 b
14. #define CMD_READ      0x03      /* 读数据区命令 */

15. #define CMD_RDSR      0x05        /* 读状态寄存器命令 */

16. #define CMD_RDID      0x9F        /* 读器件ID命令 */

17. #define CMD_SE        0x20        /* 擦除扇区命令 */
    ) p5 A. w9 ]  G8 U+ P- a3 T
18. #define CMD_BE        0xC7        /* 批量擦除命令 */

19. #define DUMMY_BYTE    0xA5        /* 哑命令，可以为任意值，用于读操作 */
    4 q% M3 E1 S. {, X4 E' B( g
20.
    8 x5 z( X$ @3 m8 s! O
21. #define WIP_FLAG      0x01        /* 状态寄存器中的正在编程标志（WIP) */

复制代码

/ j0 D4 h, u6 Q8 j84.5 SPI Flash的MDK下载算法使用方法

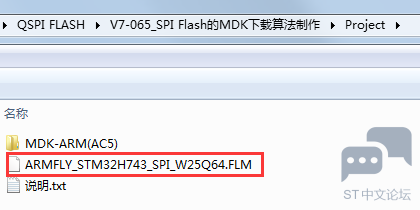

& D1 S$ \/ j9 }3 y5 X6 e& |编译本章教程配套的例子，生成的算法文件位于此路径下：

4 y. `2 k1 A3 N! f

8 g3 S! Q6 c6 x7 c; j  E
5 V9 @: l9 ?6 J. c1 J84.5.1 下载算法存放位置
, i( l* |& Q. f/ J* ~, D) D生成算法文件后，需要大家将其存到MDK安装目录，有两个位置可以存放，任选其一，推荐第2种：
1 O; S% l/ Y/ R
; u: j1 O! k/ Y/ @' q2 q1 Z$ v1 \+ J  第1种：存放到MDK的STM32H7软包安装目录里面：\Keil\STM32H7xx_DFP\2.6.0\CMSIS\Flash（软包版本不同，数值2.6.0不同）。
' p* d7 X' C! p! ]7 k& g  第2种：MDK的安装目录 \ARM\Flash里面。

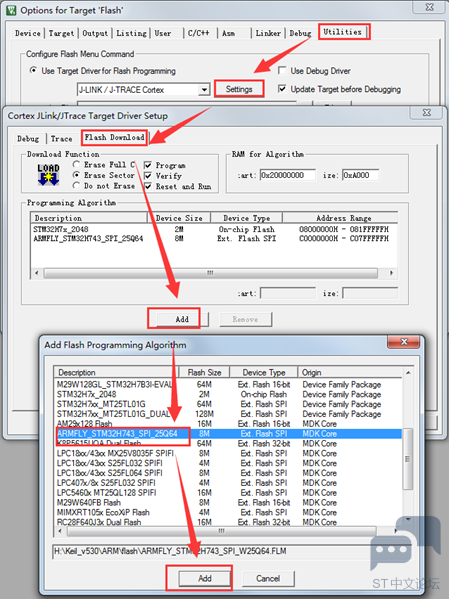

6 o- j3 ^' E9 J& {  O84.5.2 下载配置
注意这里一定要够大，否则会提示算法文件无法加载：

/ G! `+ {6 V- }

我们这里是将其加到DTCM中，即首地址为0x20000000，大家也可以存储到任意其它RAM地址，只要空间还够加载算法文件即可。推荐使用AXI SRAM（地址0x24000000），因为这块RAM空间足够大。

" e/ p2 Z1 \. R0 @! Y1 N' A$ X如果要下载程序到QSPI Flash里面，需要做如下配置：

5 d& B' Y8 G% e. n

% m( E$ s) @, b' U& {4 F
+ ?. \: N. v! i84.5.3 验证算法文件是否可以正常使用
为了验证算法文件是否可以正常使用，大家可以运行本教程第86章配套的例子。
1 J8 E5 n: {1 K9 e2 _
& @2 Z" q; b+ T84.6 实验例程说明
1 s) n; u7 f( O; E- {* r本章配套例子：V7-065_SPI Flash的MDK下载算法制作

( u& ]+ B& J2 q3 [编译后，算法文件会存到此路径下：

$ U. Z8 S! c; N: ^" x2 s

1 ^8 {2 E* ]. U' {9 C  k4 m5 C# J
6 a! u9 l: ]8 J2 Y% p5 @84.7 总结
" |" y! ]% J, H! \本章节就为大家讲解这么多，为了熟练掌握，大家可以尝试自己实现一个Flash下载算法。
0 A0 m1 H! v0 A' u
) d! j$ `+ F2 f, v( U9 A
