【经验分享】STM32 的加密实现

[复制链接]
STMCU小助手 发布时间:2022-1-18 19:37
目的:对运行于STM32的嵌入式代码程序进行加密
编译环境:IAR Embedded System for ARM5.5
一.STM32Flash组织
/ j6 y; [7 v, j" Q# m' G% ^
' N1 A! K9 ^  _, B# t7 E

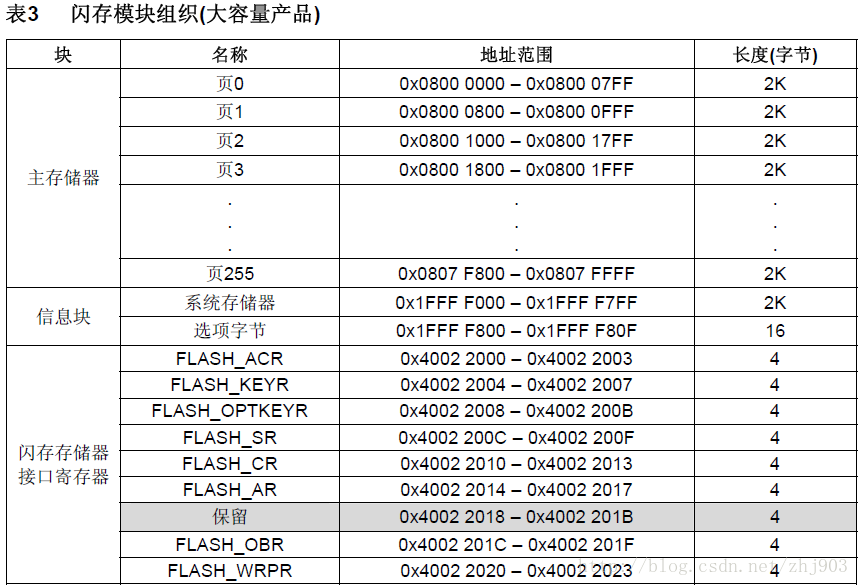

STM32的Flash包括主存储器(HD版本,512KB)+信息块。信息块包括2KB的系统存储器(用于系统自举启动代码)和16字节的选项字节(8个字节数据+8个字节数据的反码)。
二、STM32读保护
STM32读保护是通过设置RDP选项字节,然后在系统重新复位加载了新的RDP选项字节后启动的。当保护字节被写入相应的值以后:
●通过从内置SRAM或FSMC执行代码访问主闪存存储器的操作,通过DMA1、DMA2、JTAG、SWV(串行线观察器)、SWD(串行线调试)、ETM和边界扫描方式对闪存的访问都将被禁止。
●只允许从用户代码中对主闪存存储器的读操作(以非调试方式从主闪存存储器启动)。
●第0~3页(小容量和中容量产品),或第0~1页(大容量和互联型产品)被自动加上了写保护,其它部分的存储器可以通过在主闪存存储器中执行的代码进行编程(实现IAP或数据存储等功能),但不允许在调试模式下或在从内部SRAM启动后执行写或擦除操作(整片擦除除外)。
●所有通过JTAG/SWD向内置SRAM装载代码并执行代码的功能依然有效,亦可以通过JTAG/SWD从内置SRAM启动,这个功能可以用来解除读保护。当读保护的选项字节转变为存储器未保护的数值时,将会执行整片擦除过程。
●可以使用系统启动程序解除读保护(此时只需执行系统复位即可重新加载选项字节),芯片自动擦除Flash所有内容。
三.STM32的加密
1.使用系统启动程序STM32 Flash Loader demonstrator将Flash设置为读保护。
所有以调试工具、内置SRAM或FSMC执行代码等方式对主存储器访问的操作将被禁止,只允许用户代码对主Flash存储器的读操作和编程操作(除了Flash开始的4KB区域不能编程)。用户代码允许自主编程可以实现IAP或者数据存储等功能。
这样破解者将不能用调试工具、内置SRAM或者FSMC执行代码等方式读出Flash中的代码。破解者也不能使用系统启动程序读取代码,因为要解除读保护,将执行整个芯片的擦除操作。
2.主程序中使用设备ID保护
    即使将Flash设置为读保护,破解者也可以通过IAP下载自己的一段小程序,从而读出Flash中的内容。因此,还需要利用设备的唯一ID进行加密保护。在主程序中,加入对设备唯一ID的检测,这样即使破解者读出了芯片中的二进制码,也不能用这个二进制码去复制新的器件。具体实现方法:
    (1)在应用程序中定义1个(32位甚至更多)const变量,变量值全为0xFF。每次启动程序时,检查const变量值如果全为0xFF,就读器件的唯一ID,通过Flash编程写入该const变量中(因为全是0xFF,所以可以编程写入)。
    (2)在程序中多个地方检查const变量,如果变量值不为0xFF并且与设备ID不一致,就执行与功能无关代码(比如自擦除)。
    这样,即使破解者读出了芯片中的二进制码,因为这份二进制码包含了设备唯一ID,具有唯一性,所以不能复制到其他芯片中。
    为了避免破解者利用反汇编,根据芯片ID数据在二进制文件中查找对应相同数据的位置从而破解,可以将ID拆散成不同的组合,并且写到不同且不连续的地方。更进一步,可在程序中检测多份这样的分散ID,以增加反汇编的难度。或者将CPUID进行加密,Flash中存储加密后的结果。
四.程序加密的实现

  \# w: P  \9 r
: f% N- c5 w: U* z! g4 `
  1. //加密后的CPUID
    . a% n. ?: Y, z. [$ S
  2. volatile const static uint32 CPUIDEncrypt = 0xFFFFFFFF;
    8 a. b+ T# k2 K" k
  3.   # p; d7 A- T) \
  4. //写入加密数据  - x+ |& u' d0 w- {, F* s$ \/ {) s; C8 [
  5. void WriteEncrypt(void)  + _' U& e! M8 _# a
  6. {   $ B6 g; w+ S& y( ^
  7.     //第一次烧写:将UID写入到Flash中
    - I" z% @* M: b1 _
  8.     if(CPUIDEncrypt==0xFFFFFFFF)
    ; ?8 y9 A, u3 q3 C
  9.    {  / A7 t4 ^1 [( x) v  ^
  10.         uint32_t CpuID[3];         1 ]: y6 z& H2 B0 P5 l
  11.         //获取CPU唯一的ID  $ C2 T" d; c; q$ b' C' r! W
  12.         CpuID[0]=*(vu32*)(UID_BASE);  4 H" T% n0 N( Y1 u
  13.         CpuID[1]=*(vu32*)(UID_BASE+4);
    . ^3 V8 V  ?. h* [( i! t- ]: y& t
  14.         CpuID[2]=*(vu32*)(UID_BASE+8);          + q) s( }0 }, u5 E+ ^
  15.   * }' j2 ^, [5 A) |! B/ U* O+ A
  16.         //加密算法,很简单的加密算法
    - n2 i; Y) x. i3 Z
  17.         uint32_t EncryptCode=(CpuID[0]>>3)+(CpuID[1]>>1)+(CpuID[2]>>2);     & ]* ]2 X+ [/ R. f
  18.         FLASH_Unlock();  6 E, j3 C2 G+ k: p$ q2 l
  19.         FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);  - G  e$ }( C& ^' y: {  o
  20.         FLASH_ProgramWord((uint32_t)&CPUIDEncrypt, EncryptCode);  / b5 y% o2 B  ^1 b" p0 w9 B/ m
  21.         FLASH_Lock();  0 b# g3 d! Y- n! T3 p
  22.     }  : t1 f5 P5 U* q4 s# x: Z
  23. }  * R- V0 R  R. M& l6 a
  24. //判断加密  ( [8 }+ c. ^1 D- B) X4 ^
  25. bool JudgeEncrypt(void)  0 j5 m* ^' p% T! c
  26. {
    ) q# b/ A5 H0 ^5 q
  27.     uint32_t CpuID[4];
    - J/ q* v. z6 b* t: n
  28.     //获取CPU唯一的ID  . t6 l0 `8 m8 t; B
  29.     CpuID[0]=*(vu32*)(UID_BASE);  * ^+ O9 t1 S# I- Y
  30.     CpuID[1]=*(vu32*)(UID_BASE+4);
      m9 q9 ~7 t7 h
  31.     CpuID[2]=*(vu32*)(UID_BASE+8);
    ) r+ m! U! ]1 G/ c  n5 i. R
  32.     //加密算法,很简单的加密算法
    & n: j5 F/ S& A6 Q0 \# ]6 A& u
  33.     CpuID[3]=(CpuID[0]>>3)+(CpuID[1]>>1)+(CpuID[2]>>2);     # p, j, I- l( H* Y$ V0 e
  34.     //检查Flash中的UID是否合法
    5 L8 a9 A1 ~% q0 n7 \  |5 |
  35.     return (CPUIDEncrypt == CpuID[3]);
    5 P2 z+ y9 ]5 `3 H  F7 A+ m
  36. }
复制代码
, C/ p) Z6 Y& m

- m1 ?- Y1 m. |! ~
1、将写入加密数据和判断加密两个功能分开。写入加密在PrsCtrlTask开始的地方;而判断加密分布到程序的各个角落。
2、非常重要的是CPUID加密值的定义一定要加“volatile”类型:
volatile const static uint32 CPUIDEncrypt = 0xFFFFFFFF;
否则按速度优化编译,在判断加密值,不会重新读取加密值,导致判断出错。
3、在工程选项Options->Debugger->Download中选择: use flash loader
否则主程序中对Flash编程将不成功。

8 h% s' x; G3 F& u0 k! c
