SPI协议:是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface),即串行外围设备接口,是一种高速全双工的通信总线。它被广泛地使用在ADC、LCD 等设备与MCU 间,要求通讯速率较高的场合。 % V6 G l: U9 V# a& e* f0 V

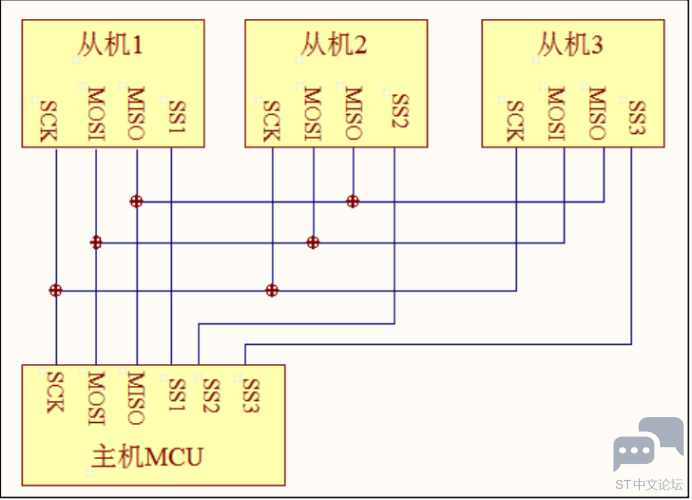

物理层: S S ( Slave Select):从设备选择信号线,常称为片选信号线,也称为NSS、CS,以下用NSS 表示。当有多个SPI 从设备与SPI 主机相连时,设备的其它信号线SCK、MOSI及MISO 同时并联到相同的SPI 总线上,即无论有多少个从设备,都共同只使用这3 条总线;而每个从设备都有独立的这一条NSS 信号线,本信号线独占主机的一个引脚,即有多少个从设备,就有多少条片选信号线。I2C 协议中通过设备地址来寻址、选中总线上的某个设备并与其进行通讯;而SPI 协议中没有设备地址,它使用NSS 信号线来寻址,当主机要选择从设备时,把该从设备的NSS 信号线设置为低电平,该从设备即被选中,即片选有效,接着主机开始与被选中的从设备进行SPI通讯。所以SPI通讯以NSS 线置低电平为开始信号,以NSS 线被拉高作为结束信号。 , Q' w# K( F* Q4 c+ c
SCK (Serial Clock):时钟信号线,用于通讯数据同步。它由通讯主机产生,决定了通讯的速率,不同的设备支持的最高时钟频率不一样,如STM32 的SPI 时钟频率最大为fpclk/2,两个设备之间通讯时,通讯速率受限于低速设备。
2 j. c; ?! [. I# F# eMOSI (Master Output,Slave Input):主设备输出/从设备输入引脚。主机的数据从这条信号线输出,从机由这条信号线读入主机发送的数据,即这条线上数据的方向为主机到从机。 $ O A5 m s% W5 b3 _
MISO(Master Input,,Slave Output):主设备输入/从设备输出引脚。主机从这条信号线读入数据,从机的数据由这条信号线输出到主机,即在这条线上数据的方向为从机到主机,只有这条线的信号由从机产生。 SPI设备之间的常用连线方式如下: 0 k) ~5 L, X/ i3 z4 R/ ?( R/ C( W, {
& e x( h: d5 z$ [/ \( ~

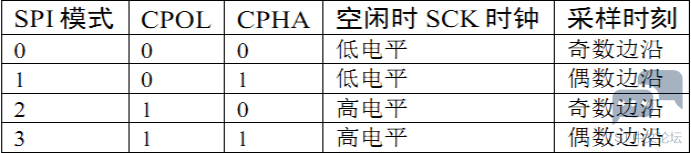

2 Y, z" l: |' M" a5 C协议层: SPI 一共有四种通讯模式,它们的主要区别是总线空闲时SCK 的时钟状态以及数据采样时刻。为方便说明,在此引入“时钟极性CPOL”和“时钟相位CPHA”的概念。时钟极性CPOL 是指SPI 通讯设备处于空闲状态时,SCK 信号线的电平信号(即SPI 通讯开始前、NSS 线为高电平时SCK 的状态)。CPOL=0 时,SCK 在空闲状态时为低电平,CPOL=1 时,则相反。时钟相位CPHA 是指数据的采样的时刻,当CPHA=0 时,MOSI 或MISO 数据线上的信号将会在SCK 时钟线的“奇数边沿”被采样。当CPHA=1 时,数据线在SCK 的“偶数边沿”采样。 " n7 Q& u' q4 O5 A& a
* c5 w: _1 O. F- `* n
- R% [0 F6 a' K; y' B3 Hbsp_spi_flash.h文件: - #ifndef __SPI_FLASH_H- N) i, v/ C$ N; ~2 J% K1 K
- #define __SPI_FLASH_H2 m7 e. V/ r& T/ @8 h9 i! d
( R2 B t" G1 I, T/ p- #include "stm32f10x.h"
& I& K% z/ A. S1 F0 y4 f - #include <stdio.h>
+ M0 L3 w- Y0 d4 N: D9 s! s - #define sFLASH_ID 0XEF4017
3 n! `. P: N! n+ u6 q - #define SPI_FLASH_PageSize 256
+ Q1 e; w5 ~- h/ G- U - #define SPI_FLASH_PerWritePageSize 256
! P* O- E6 Q; Y - //Flash命令定义
" k% g/ \- r, ^% m9 ?# [ - #define W25X_WriteEnable 0x06 2 R+ M- a" _: O* a
- #define W25X_WriteDisable 0x04
6 E y1 M, G% P3 K; g! e. e - #define W25X_ReadStatusReg 0x05 1 Y6 \4 j% g9 z0 G0 J/ ]
- #define W25X_WriteStatusReg 0x01
/ Y3 D4 v# x) l l" f - #define W25X_ReadData 0x03
8 t6 r e3 L* l2 m - #define W25X_FastReadData 0x0B ) T: a- m& K. X0 X8 E# W% b
- #define W25X_FastReadDual 0x3B
0 j- A! [* ~. H y. m - #define W25X_PageProgram 0x02
1 S3 @' m' N3 W - #define W25X_BlockErase 0xD8 2 M: C! `( i J6 C
- #define W25X_SectorErase 0x20
' F/ J* j+ I, a7 R; u# Z - #define W25X_ChipErase 0xC7 7 c( w: |5 s, M6 j. E4 s
- #define W25X_PowerDown 0xB9 $ u% L8 ]8 {+ N y0 X
- #define W25X_ReleasePowerDown 0xAB # @: ]5 ^+ V7 h; h
- #define W25X_DeviceID 0xAB 6 [) x4 e4 _1 w% o9 {
- #define W25X_ManufactDeviceID 0x90 ; l& \ O3 ?: A9 ]% i( o
- #define W25X_JedecDeviceID 0x9F" S1 J* r8 r9 s! `2 s8 S8 ], \5 @% N
- //WIP(busy) 标志,Flash内部正在写入
+ U+ n% f; E4 R - #define WIP_flag 0x013 b: F% t; O9 w" R* p$ q
- #define Dummy_Byte 0xFF
" q. k5 L, C1 T$ n$ _( ] c- i! } - //SPI接口定义. t. l1 J: H. U. M) v( d, r
- #define FLASH_SPIx SPI1
( c9 z- f8 R6 |$ v3 e( w# a - #define FLASH_SPI_CLK RCC_APB2Periph_SPI1/ ]! v# |; G. E& R" w
- //片选引脚
% p3 q: r* N8 ?2 g* g - #define FLASH_SPI_CS_CLK RCC_APB2Periph_GPIOC
$ w" [- m4 B( \' l* q. `9 ~ - #define FLASH_SPI_CS_PORT GPIOC
8 L {1 B5 g" X - #define FLASH_SPI_CS_PIN GPIO_Pin_0
' _! N6 U$ T, ?6 y2 S! h6 u& N4 n - //SCK引脚 Y! _. P \; |0 P$ M8 @
- #define FLASH_SPI_SCK_CLK RCC_APB2Periph_GPIOA J: B. f' _. J& \, H
- #define FLASH_SPI_SCK_PORT GPIOA$ j/ m" A7 X H( X( o* w8 a
- #define FLASH_SPI_SCK_PIN GPIO_Pin_5
E8 h! z4 e" j0 R( ~! B - //MISO引脚' h8 [; L' U+ ?& ^! C- z8 W( L7 J
- #define FLASH_SPI_MISO_CLK RCC_APB2Periph_GPIOA' w" Z |- q1 a
- #define FLASH_SPI_MISO_PORT GPIOA
& w3 c8 H; W. F: K R5 ^9 c% A, e - #define FLASH_SPI_MISO_PIN GPIO_Pin_6
7 Z0 h* |. U3 F% q3 T8 }! O - //MOSI引脚
' P* n" R$ W8 O6 Y9 E" v - #define FLASH_SPI_MOSI_CLK RCC_APB2Periph_GPIOA
! _/ x# d' t0 u4 y- ]; v - #define FLASH_SPI_MOSI_PORT GPIOA
" `/ C$ w! K$ x" J - #define FLASH_SPI_MOSI_PIN GPIO_Pin_7) Y1 {0 G' V0 ^& y. H U
- - H6 J% u2 N3 o* w' ~
- #define SPI_FLASH_CS_LOW() GPIO_ResetBits(FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN)# W' g& ]( Q3 F$ h# T
- #define SPI_FLASH_CS_HIGH() GPIO_SetBits( FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN )9 C$ }2 \) O7 G# V9 w) F( A P+ `' O0 g
-
# M6 h( y1 [2 F - #define SPIT_FLAG_TIMEOUT ((uint32_t)0x1000)# [) X4 V4 N6 \9 }' ^
- #define SPIT_LONG_TIMEOUT ((uint32_t)(10 * SPIT_FLAG_TIMEOUT))" k5 f3 G& a5 o0 L: v
- : M9 h7 D6 l ]# ]* y
- #define FLASH_DEBUG_ON 1' N3 s* z* ~) ~& `
- 0 C2 G% m. W# [- R' `
- #define FLASH_INFO(fmt,arg...) printf("<<-FLASH-INFO->> "fmt"\n",##arg)
2 d0 n% `0 W; x0 m" [! { - #define FLASH_ERROR(fmt,arg...) printf("<<-FLASH-ERROR->> "fmt"\n",##arg): P* [3 w( x5 c
- #define FLASH_DEBUG(fmt,arg...) do{\
5 @' |& {8 P4 F3 L! l - if(FLASH_DEBUG_ON)\2 j1 _% J2 p5 j0 `
- printf("<<-FLASH-DEBUG->> [%d]"fmt"\n",__LINE__, ##arg);\7 S% V) p- L i ?
- }while(0)
1 A: `. x, `1 Y0 L5 d, e
$ K) m: s3 g% C% w- void SPI_FLASH_Init(void);: B& T# v, d0 x: s2 W
- void SPI_FLASH_SectorErase(u32 SectorAddr);
; r" i7 P7 w$ p+ `) r" \# h - void SPI_FLASH_BulkErase(void);
% |' i: D& `, h. G& E: A - void SPI_FLASH_PageWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite);1 H# A/ P2 e. F4 N! z% N
- void SPI_FLASH_BufferWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite); G! V: j6 J7 _$ j7 z# X
- void SPI_FLASH_BufferRead(u8* pBuffer, u32 ReadAddr, u16 NumByteToRead);
5 h' t- H0 }: O - u32 SPI_FLASH_ReadID(void);
2 m7 d0 S( A" Q* |9 z9 O - u32 SPI_FLASH_ReadDeviceID(void);7 ~. U9 \# P+ O% g+ X9 w& q
- void SPI_FLASH_StartReadSequence(up32 ReadAddr);$ G6 y& M" \* B, S3 T6 D& A! z
- void SPI_Flash_PowerDown(void);
0 e* h5 `9 v# M - void SPI_Flash_WAKEUP(void);
+ {% j* v, R8 [
# r) |. V4 w, g, S3 { M
9 R& c. t4 r& R/ z' \+ m; @# U" b4 Q- u8 SPI_FLASH_ReadByte(void);( G" P. a7 n8 a
- u8 SPI_FLASH_SendByte(u8 byte);% w9 l' ~7 C x+ `
- u16 SPI_FLASH_SendHalfWord(u16 HalfWord);' u9 O3 R7 ^2 v0 X1 m5 w, o
- void SPI_FLASH_WriteEnable(void);
' R$ M& e x/ g- ] - void SPI_FLASH_WaitForWriteEnd(void);& y# D2 O' x6 i U# r& p4 R
- #endif
复制代码 8 k0 i3 _& H( h E; N$ I
bsp_spi_flash.c文件: - #include "bsp_spi_flash.h"1 |4 w4 `9 i$ [: F% e8 C# K
- 2 Z: M. A- u k, l9 g& {
- static __IO uint32_t SPITimeout = SPIT_LONG_TIMEOUT; 5 C( X: g/ e# S4 n( \4 f
- static uint16_t SPI_TIMEOUT_UserCallback(uint8_t errorCode);& T& m: S1 N. h* a5 V
9 M4 _% Z. v0 D2 w- void SPI_FLASH_Init(void)" Q F& F6 w+ s' r
- {/ t: H; Y) ?# O# V
- SPI_InitTypeDef SPI_InitStructure;
& q! ^3 f" t# G3 P - GPIO_InitTypeDef GPIO_InitStructure;
; o+ e' P: d8 T/ v7 Z+ i6 q - RCC_APB2PeriphClockCmd(FLASH_SPI_CLK, ENABLE );6 D' F) I0 O6 |0 J/ [! g
- RCC_APB2PeriphClockCmd(FLASH_SPI_CS_CLK|FLASH_SPI_SCK_CLK|
( f: L9 \) e# s' B! W - FLASH_SPI_MISO_PIN|FLASH_SPI_MOSI_PIN, ENABLE );* n3 M8 Z1 s3 d
- GPIO_InitStructure.GPIO_Pin = FLASH_SPI_CS_PIN;# {3 I; v; e9 x. d, ?
- //配置片选
{0 r- h! G8 N8 n% i9 C( U - GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
5 N9 s; O" Z5 t# Q! L3 r/ p- S - GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;# |* E4 I7 f( b+ T1 e% A
- GPIO_Init(FLASH_SPI_CS_PORT, &GPIO_InitStructure);
3 {/ ]3 f4 E3 }. ~* U - GPIO_InitStructure.GPIO_Pin = FLASH_SPI_SCK_PIN;
. O: h: |+ W6 z0 `, D, B8 d - //配置SCK $ P7 v n5 x% b: X
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;4 |: m1 v8 r* w4 v f1 j3 a
- GPIO_Init(FLASH_SPI_SCK_PORT, &GPIO_InitStructure);. K a; }. ^* \8 d0 {' z2 \2 N
- //配置MISO B0 u/ N4 q/ U" D! \, j
- GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MISO_PIN;
+ Z" E/ @0 W- } - GPIO_Init(FLASH_SPI_MISO_PORT, &GPIO_InitStructure);/ B1 f7 h7 X* Z3 ^+ H( L
- //配置MOSI 7 t7 }2 i9 Q4 V+ C
- GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MOSI_PIN;
. i4 _( e% v6 Y7 F - GPIO_Init(FLASH_SPI_MOSI_PORT, &GPIO_InitStructure);$ h: w O! L5 b- U. q
- //cs高电平,通讯停止
7 P# D, ?/ j) S0 R' d - SPI_FLASH_CS_HIGH();
: b% |% t t7 o: G+ l1 u: F - //SPI模式配置
6 E- _& W( m+ ~ - SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
' g7 o/ p. d$ m- t1 Z - SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
1 S) M) V. S" M$ Y - SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
. p9 t: x9 t% o! W, Q" k! N3 z - SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;& n! i! D' ^# m$ J) \% K* D
- SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;/ ~7 B6 ~6 E( l% ^. X; W0 Z/ a
- SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;2 y$ B9 z, V3 K$ _
- SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;3 r% R! T# r6 }, }3 p" K! g
- SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
) B* z+ C' u/ g: {9 j g) @ - SPI_InitStructure.SPI_CRCPolynomial = 7;' i+ i' ^ M9 [
- SPI_Init(FLASH_SPIx , &SPI_InitStructure);
7 t0 o( j1 F: n, h; d - SPI_Cmd(FLASH_SPIx , ENABLE);) h \ [2 C) B3 ]/ q; s
- ; n; A5 l7 K2 g/ R" U
- }1 D( U+ }! [& G, I- [8 S. g
- //擦除FLASH
m3 P: D3 J& h w- h9 k$ E. ]$ V% C - void SPI_FLASH_SectorErase(u32 SectorAddr)/ k2 Q& o* j% Q- j
- {8 R0 j {" t( H: v1 s+ D
- SPI_FLASH_WriteEnable();
# o$ @" C# l$ u - SPI_FLASH_WaitForWriteEnd();
$ ~, C& a; J% U& [% N - SPI_FLASH_CS_LOW();
- Y( V G$ H0 w' b _: o! Y3 m - SPI_FLASH_SendByte(W25X_SectorErase);
7 s. _( j4 _- m3 D; c9 x - SPI_FLASH_SendByte((SectorAddr & 0xFF0000) >> 16);6 a, H0 x! Y9 I2 o" o" N; m
- SPI_FLASH_SendByte((SectorAddr & 0xFF00) >> 8);0 K' h% ^3 P' Z2 G/ o) S" J) y3 q: o
- SPI_FLASH_SendByte(SectorAddr & 0xFF);1 y" R4 N, |' p- Z- T
- SPI_FLASH_CS_HIGH();
+ O9 o1 j5 ]* L; @ - SPI_FLASH_WaitForWriteEnd();- v' d' v9 [6 X3 l. V; d7 g6 X
- }9 R; A. P$ N9 Y. _3 d
- //擦除FLASH扇区 8 b ^; d5 `3 r+ U. G, L
- void SPI_FLASH_BulkErase(void)
& L' D9 m; r/ F% X- @* d - {
+ a, J3 L2 ~8 G4 `0 L. y - SPI_FLASH_WriteEnable();
1 f. A/ |2 n% w- Q D$ H) m - SPI_FLASH_CS_LOW();
R# |7 \( Z& m c3 B5 C8 o - SPI_FLASH_SendByte(W25X_ChipErase);
5 x: Q6 S2 r6 S - SPI_FLASH_CS_HIGH();
) g" Z: j5 \$ Q6 F; c0 |5 F$ {3 a - SPI_FLASH_WaitForWriteEnd();
9 v- W8 H, t9 e- x5 C9 o - }% V5 o- x6 H$ v. Z
- - i0 @6 C* Y7 ^" o
- //按页写入数据 + ] @1 ?% C1 O' Y3 ]2 Z
- void SPI_FLASH_PageWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)- Y3 {/ B7 r* v! _
- {" M) {/ T0 R8 ^
- SPI_FLASH_WriteEnable();; t5 \) D- U& Z$ M
- SPI_FLASH_CS_LOW(); B: d |) q/ K& R% z+ v
- SPI_FLASH_SendByte(W25X_PageProgram);' Z7 K, b N; S# `7 h3 Y
- SPI_FLASH_SendByte((WriteAddr & 0xFF0000) >> 16);8 G; s) X0 H) a
- SPI_FLASH_SendByte((WriteAddr & 0xFF00) >> 8);
3 \5 i% L, I' ^0 a! m5 ^ - SPI_FLASH_SendByte(WriteAddr & 0xFF);
1 R& ?9 G6 P- @% X( u - if(NumByteToWrite > SPI_FLASH_PerWritePageSize)8 N; t* I# ]/ S3 A
- {& Q( ~) K9 J, `1 n( Q; o
- NumByteToWrite = SPI_FLASH_PerWritePageSize;- ?, o4 E7 x+ R$ {! J7 ^
- FLASH_ERROR("SPI_FLASH_PageWrite too large!");
1 b, b; T8 M& M4 M) Z! b4 E - }
C2 S F% [; v, Y6 L, U& V7 M - while (NumByteToWrite--)
! {" ~0 W$ F! e1 y$ {) b( z - {
# l! G) F) |/ q1 y - SPI_FLASH_SendByte(*pBuffer);9 \: \- |) Q# j' ^
- pBuffer++;
2 V9 c3 \3 p8 j! J, J - }
' w" q9 f; L$ f. s - SPI_FLASH_CS_HIGH();3 ~& e% I% B; L. ~( w* _/ S. A$ [, ]
- SPI_FLASH_WaitForWriteEnd();
5 g! G1 w4 U: W; j7 h - }
. B. k6 F! H- r, R$ P - //写数据 5 K9 A1 S G; \8 y
- void SPI_FLASH_BufferWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)# x3 U1 d3 A3 W/ Q
- {/ W$ F8 v3 u* u
- u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0, temp = 0;. ^' |: Q& c! C: P: J
- Addr = WriteAddr % SPI_FLASH_PageSize;
) h/ i1 l4 V; J5 h4 z - count = SPI_FLASH_PageSize - Addr;
3 L9 S2 y% z! T7 [# j" Q3 E# J - NumOfPage = NumByteToWrite / SPI_FLASH_PageSize;# ~4 X8 u( V, F" D; f
- NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;
/ L! J' g+ l7 U2 g4 J" X" g* K2 \* v - if (Addr == 0)
% e& D% D# [! a& v9 \- T& g - {
`/ Y" `. ]. ~# c3 _' ~% L - if (NumOfPage == 0) - B& ~( R( D0 ~1 q) @8 C# v
- {& H( I4 G$ _- \; [
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
. V5 O; e* T. l2 V0 ]% k$ G - }8 v# o$ g7 S# z$ A
- else : Y+ U g+ ^' E+ t- h I& V" z
- {
: [) a- i' v) N: D% [# B: m - while (NumOfPage--)
& y/ y: ? X6 a1 ]- }# L# _ - {
) D9 j7 L* H* o3 T - SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);! o+ o$ n% |/ q3 j
- WriteAddr += SPI_FLASH_PageSize;
% d1 G: j1 D+ l% T& E6 |; Y8 w: | - pBuffer += SPI_FLASH_PageSize;7 B% U( x3 X# Z; b$ B* K% b
- }$ u5 F7 ?! C9 \# H# F
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);
% \7 i! P- R2 Y o( P) k4 D - }& X" z( c: f! ]* n9 z% e# {( K
- }0 l3 ]' C$ t7 y1 y5 ]
- else
( x1 @& i" w7 |2 G) i3 a0 q - {+ b; g; K4 l$ ^8 c% A) J) v4 @. f
- if (NumOfPage == 0)
* B7 J! b6 m( [* E! a0 D - {: t/ o% L: c1 q P1 q4 I
- if (NumOfSingle > count)
a/ G" f( d4 ~' U4 g5 l1 Z - {' A6 E: s$ I1 Z6 ~' [
- temp = NumOfSingle - count;, z" ^/ W- ?/ {; e: Y# @7 e: [8 q7 d. b
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);7 D- c- P( D8 A! \* ]8 }
- 9 Z; H) H! ?3 e5 J5 X5 J
- WriteAddr += count;
# r6 v, N7 P. x* j - pBuffer += count;7 F3 B2 m% o: T$ {
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, temp);
' n' M. t; B9 } - }
9 M* ~7 q& s# k, o. L( b6 ` - else
2 J( j* V! V; o- c$ I' V$ u7 E4 h - {
) W) x* ]0 s7 o9 T" g - SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
! _3 B& ]8 k/ y* }# j% d m - }5 C5 |* r, {" m" R- j) K
- }
; O3 o6 `+ ^/ V6 V9 V. J: E6 U - else 6 G5 t1 [; d' ~ g
- {
, g, u) D) n8 k& \ - NumByteToWrite -= count;# _' r: s6 Q9 K
- NumOfPage = NumByteToWrite / SPI_FLASH_PageSize;7 P. i- Z9 p' u( Z/ X3 ]
- NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;: R# `' m+ S- F; K+ E: a! R: Y8 Q
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);
+ ?4 F* C4 L( V2 ^" Y4 d$ ?+ v. h - WriteAddr += count;) s( M* |, c* c- [- R
- pBuffer += count;
; L" I5 W; Y: h S5 `- O( L - while (NumOfPage--)9 F, K: ~% w# p7 D
- {
) ?/ k ?& w8 J! r" Z9 P; L; s5 m - SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);) S9 e( a! ~+ ]; j; `
- WriteAddr += SPI_FLASH_PageSize;
2 x: F: X2 Z4 O+ E' d4 D - pBuffer += SPI_FLASH_PageSize;5 p5 K7 o! C. _
- }
. j% Z) J. d6 x8 J' [, q( Q& M9 i - if (NumOfSingle != 0)& |! B+ A6 H$ h6 e! G6 w; S) \
- {: g# R4 E p0 n8 g" y: [
- SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);# G# V/ a, ~) |, L! L) A5 y
- }) d, ^ z( y3 N" z7 ]
- }* V# x9 T, ?% v1 o
- } o. M8 K* h1 e9 D4 ?* G8 ~5 @
- }
& b$ y }" O# x; \ - + _- K) X. j+ E- o ?7 f& G" f
- //读数据 ' W0 T8 w+ }3 L2 S7 j) y
- void SPI_FLASH_BufferRead(u8* pBuffer, u32 ReadAddr, u16 NumByteToRead)- g" E! u& i& U& g
- {+ Y7 i' F& t5 ?/ c# j' r
- SPI_FLASH_CS_LOW();
* n8 b* \) a3 | - SPI_FLASH_SendByte(W25X_ReadData);
5 V+ M3 h$ T' E5 w5 W& e - SPI_FLASH_SendByte((ReadAddr & 0xFF0000) >> 16);2 Q% N" M" }4 p/ H5 s+ f
- SPI_FLASH_SendByte((ReadAddr& 0xFF00) >> 8);
; o l0 M; ~1 X P - SPI_FLASH_SendByte(ReadAddr & 0xFF);+ ]+ ?& F! x& Y" a, b5 E; N
- while (NumByteToRead--)) q9 c' ?" @( B( p& V. [
- {
) ?3 }; M6 J+ F+ k1 K- Y3 W - *pBuffer = SPI_FLASH_SendByte(Dummy_Byte);
8 O% f2 X9 F+ ]) l - pBuffer++;
1 J' h5 E E3 N; ? - }
) U* S4 w+ y. c6 K+ e t& i - SPI_FLASH_CS_HIGH();
! l) i, {5 w& C( r - }0 x9 ]4 v! V, W1 M
- //读取ID 4 f6 C% M0 R ^, Q0 E6 S5 i
- u32 SPI_FLASH_ReadID(void)8 D* ]( T% X( a# {" g$ e8 P, b" W
- {
$ Q6 N* ?( }9 u. `7 Y( P - u32 Temp = 0, Temp0 = 0, Temp1 = 0, Temp2 = 0;8 D2 P! q$ a& h- ^! n
- SPI_FLASH_CS_LOW();$ M7 J9 a( A' ^. s: ~2 T
- SPI_FLASH_SendByte(W25X_JedecDeviceID);% y& y( x# m$ D9 v
- Temp0 = SPI_FLASH_SendByte(Dummy_Byte);
. E! ^. Q) P. M( O, n - Temp1 = SPI_FLASH_SendByte(Dummy_Byte);
, b9 q) F+ v" p* V - Temp2 = SPI_FLASH_SendByte(Dummy_Byte);7 G2 @/ o0 Z" F. P1 k$ a
- SPI_FLASH_CS_HIGH();
: s2 Y5 i3 V) A4 n' ] - Temp = (Temp0 << 16) | (Temp1 << 8) | Temp2; c+ S; h0 p1 i0 F& w' B
- * x6 c, J7 t7 o% t6 k( V
- return Temp;
; f @8 l$ @' M, N - }" Z9 h2 V: ]2 }) |* j# P
- //读取DeviceID
* s( L$ @" l2 K6 V( p1 H( K' J - u32 SPI_FLASH_ReadDeviceID(void)
# n/ O5 R% e& p4 q, d& |, {3 j! s - {( \4 V6 t+ B- V5 x+ g+ {
- u32 Temp = 0;
, d$ |+ B5 M6 A4 U: t1 @' m- |. H - SPI_FLASH_CS_LOW();* l% r% O7 j6 @2 n
- SPI_FLASH_SendByte(W25X_DeviceID);
, k4 B5 A# I: Q+ i - SPI_FLASH_SendByte(Dummy_Byte);
- H# [& @% J% v0 u4 \- S; Q+ y - SPI_FLASH_SendByte(Dummy_Byte);2 H3 B: k0 |' s3 _6 c
- SPI_FLASH_SendByte(Dummy_Byte);6 b# Y z6 J+ `- l- @) [3 z2 y
- Temp = SPI_FLASH_SendByte(Dummy_Byte);
- i; t( k0 @; U, o- e - SPI_FLASH_CS_HIGH();! L1 \/ f3 S) d# G! S' W) ^ ]5 N
- : H! E4 a( |0 f2 R3 U( h+ b1 Z
- return Temp;& u H) \' c% b4 N6 l& r! e7 g) \
- }
0 M5 S6 Q0 U1 _( n5 N - ! L$ j& x- d7 q, F. P. `: W
- void SPI_FLASH_StartReadSequence(u32 ReadAddr)
; ?% W, L( G2 S* L5 | - {0 o% f% M4 N& b0 o/ F% X
- SPI_FLASH_CS_LOW();7 S' {+ F8 B! P, [' {: @8 G
- SPI_FLASH_SendByte(W25X_ReadData);
9 M5 \9 j7 T. S6 B9 s6 g - SPI_FLASH_SendByte((ReadAddr & 0xFF0000) >> 16);% ^. E# P! c5 o* ]; Y
- SPI_FLASH_SendByte((ReadAddr& 0xFF00) >> 8);
7 x3 B3 w9 B' {0 f. s* K- E: ? - SPI_FLASH_SendByte(ReadAddr & 0xFF);0 |1 X/ Y2 b. V$ V4 f; p7 [
- }
8 o6 \+ y0 V7 N4 B! l% H6 Z
7 k" k/ \$ A, t$ w4 C/ N- g# n- u8 SPI_FLASH_ReadByte(void)- f; t7 q+ v. T8 C# ] U# z0 L
- {- I* y; b4 A4 x* `, z
- return (SPI_FLASH_SendByte(Dummy_Byte));/ d- j w8 \7 k( }" K
- }0 @6 F' F% S5 k. @- \# T& e( Y
- # h0 h6 E. U4 }
- u8 SPI_FLASH_SendByte(u8 byte)
& z: a- _+ h E8 r; b - {7 E3 \! k! i4 q! B l4 d1 p! f
- SPITimeout = SPIT_FLAG_TIMEOUT;& F+ o ]: n9 l: p; A$ E
- while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_TXE) == RESET); A, P/ E6 N% j' U
- {
/ z4 k$ K/ c* u& ? - if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
m$ J$ i, z" G8 x- U3 T - }
7 U% j* `; T9 I0 T - SPI_I2S_SendData(FLASH_SPIx , byte);% a& b/ J$ c7 M! I9 {: n4 |
- ( ]" j. y) R0 O; ?
- SPITimeout = SPIT_FLAG_TIMEOUT;
% U4 W& x3 G( p7 }$ c - while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_RXNE) == RESET)/ t1 L, J$ |# ^
- {
% P' S2 x: B( M- Q- e3 I! t4 w - if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(1);- x) ?8 k3 d Y
- }
/ e" E2 f- }9 @6 P( L( ?$ U# O/ R. Q - return SPI_I2S_ReceiveData(FLASH_SPIx );
6 Y4 M" X) j k' [% K - }
! Y. M. h8 i g
7 @7 w# w3 M9 Y) L( \1 O: u- u16 SPI_FLASH_SendHalfWord(u16 HalfWord)# w( |: B$ {6 H) l4 y
- {1 D( X p( i: D
- SPITimeout = SPIT_FLAG_TIMEOUT;
0 w/ _5 g& M$ m9 p - while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_TXE) == RESET)
# r8 c, j6 I" ^$ c6 O( B - {
9 X! ~8 m* c* d8 k! n - if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(2);
6 e& \6 ~9 n, a- f" y) Y - }
% ?. K# I8 n. _. \4 Q - SPI_I2S_SendData(FLASH_SPIx , HalfWord);" g& B3 b3 h2 m
- 2 G5 \1 Y; Z. n% y8 O1 [. x8 J
- SPITimeout = SPIT_FLAG_TIMEOUT;
: A9 K& B4 i/ ^) T, t1 {% M) e - while (SPI_I2S_GetFlagStatus(FLASH_SPIx , SPI_I2S_FLAG_RXNE) == RESET)
. M, u2 U! @7 s - {8 O4 u% {$ ~5 o% D0 q% f6 a
- if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(3);
& P5 m8 [) @. Q( ]# D) T: k - }
, s; W l1 F z2 Z5 M! k - return SPI_I2S_ReceiveData(FLASH_SPIx );
( j5 h W7 p6 _6 g - }) K. s) j) y ^' g
- 8 Y' `3 U$ F: l6 g8 O1 k
- void SPI_FLASH_WriteEnable(void)
9 h {, k. D- ^, A- m/ w1 @ - {
0 q$ X1 g. d# t0 G& K - SPI_FLASH_CS_LOW();2 j8 c' P2 |5 f; U8 Z+ {9 H- g
- SPI_FLASH_SendByte(W25X_WriteEnable);; {. M4 C7 _9 z, l
- SPI_FLASH_CS_HIGH();+ ]+ R+ j+ T5 [6 j. W
- }# q* \6 K9 g; ?1 _5 x: s* O$ R
- 7 t3 ~2 t% H% _; z \9 o2 N
- void SPI_FLASH_WaitForWriteEnd(void)
1 u0 O9 _, v0 a/ h+ a - {! u+ @: m8 V9 n6 G5 D
- u8 FLASH_Status = 0;
- j* ]. v$ S4 E: v - SPI_FLASH_CS_LOW();! e/ N l: ^+ Z! y
- SPI_FLASH_SendByte(W25X_ReadStatusReg);
% o1 }& {, D& m: _& c - do
, R' U6 K2 h; ]4 e! I - {; `- v/ r; G( y. n
- FLASH_Status = SPI_FLASH_SendByte(Dummy_Byte);
5 L+ W* w9 B! ?) w- b# |0 P% P - }8 ~% W4 `; y0 a# l; G
- while ((FLASH_Status & WIP_flag ) == SET);
, M; z; M! V! @" m' w U - SPI_FLASH_CS_HIGH();
2 q( v4 d9 F h" @ - }& `2 ~7 ^0 S1 G
- ( t) O9 u2 V2 z' q G
- void SPI_Flash_PowerDown(void)
1 B$ X, l7 [& q7 @$ J6 H- s - {
% K! Z9 }5 D+ W% f - SPI_FLASH_CS_LOW();# m9 B; ^0 \& O Z" D
- SPI_FLASH_SendByte(W25X_PowerDown);
; }$ M: B" i& j1 v - SPI_FLASH_CS_HIGH();
) f; B3 E6 D G2 Z2 p - } / ?# i ?3 f7 {+ X0 B" _+ D
' r7 F& t, ]$ j9 s+ G: H- void SPI_Flash_WAKEUP(void)
# s3 S3 n M, }* w9 q9 q - {
0 D' j0 z, f% t+ h" x- b7 r - SPI_FLASH_CS_LOW();- E5 d, Z# Y* _& ]' I* Z" s) E7 i9 [4 m
- SPI_FLASH_SendByte(W25X_ReleasePowerDown);& v& G- C G) R$ f) l
- SPI_FLASH_CS_HIGH();* w/ @: H! ]2 G) g
- } & I- Y9 L# B1 {: o5 b$ \
- e1 Y; v7 H' D2 E" `9 A/ F) r
- static uint16_t SPI_TIMEOUT_UserCallback(uint8_t errorCode)/ G/ ]7 U3 E0 ^
- {+ x/ c3 y$ c7 y" @
- FLASH_ERROR("SPI等待超时!errorCode = %d",errorCode);& h w0 z9 |. |. y
- return 0;
+ `. ]6 ^4 q5 X. {: K - }
复制代码
0 G( ]) Q" M/ E6 T* D$ h) T# zmain.c文件: - #include "stm32f10x.h"/ W) M0 C" _ _4 a" u- h
- #include "bsp_usart.h"+ G. x M) E! w/ [) r D! \
- #include "bsp_led.h"$ ^ O2 C% f7 s' ^2 G# B; X$ U/ m0 p3 a
- #include "bsp_spi_flash.h", V/ j& A- t$ M8 p: t9 G
- # S5 z3 b6 T1 H9 {( f3 A4 U
- : K- Z) Q2 B! a" R ^7 O; i. l
- typedef enum { FAILED = 0, PASSED = !FAILED} TestStatus;+ ^' }, S0 o# d+ |
- % w" k. r6 O, v! |' L$ |$ x9 b
- #define TxBufferSize1 (countof(TxBuffer1) - 1)
% G& ~ C$ H' B- _( L) C - #define RxBufferSize1 (countof(TxBuffer1) - 1)
! v2 F2 X" t; g - #define countof(a) (sizeof(a) / sizeof(*(a)))
2 `' t; j+ W* V9 p6 T4 r - #define BufferSize (countof(Tx_Buffer)-1)% |1 V" m6 k6 c. [
6 l! X6 j ~' k; u+ o6 \- #define FLASH_WriteAddress 0x00000
& a+ }5 g, M" W s - #define FLASH_ReadAddress FLASH_WriteAddress
( p& I8 O; P# s( F9 x, H - #define FLASH_SectorToErase FLASH_WriteAddress
4 f- k' n# G& ]1 k7 i
& [( t; R3 w. N/ L/ L' n( B- uint8_t Tx_Buffer[] = "hello stm32!!!\r\n";" K% Y9 V* P$ M" R5 O
- uint8_t Rx_Buffer[BufferSize];
# _0 S" Y1 t& h% v
8 O* V( h/ x; X2 m. k/ [7 A/ a7 F- __IO uint32_t DeviceID = 0;
* e; J* Q" p. a5 x4 t& `2 I - __IO uint32_t FlashID = 0;
! h2 ^/ U X) p, u# A& @6 q# Q - __IO TestStatus TransferStatus1 = FAILED;
* C- b9 {* f$ p6 D1 c+ S% P U$ q% U
# N1 m, o+ m8 @( J; c$ n- void Delay(__IO uint32_t nCount);- ]. x* ~7 u1 J4 E/ f) r
- TestStatus Buffercmp(uint8_t* pBuffer1,uint8_t* pBuffer2, uint16_t BufferLength);
1 D- |' X2 U5 V - 7 U/ u( n$ v7 U* N5 o3 i
- int main(void)( q* J6 C- ]; [8 K. t7 L3 S
- { * y+ f+ W2 l4 t, W! f: l. {
- LED_GPIO_Config();
5 ?- A: s- r# D y9 c: H6 K - USART_Config();' v& F/ Z" v9 Q+ Y
- printf("\r\n 这是一个8M的串行flash W25Q64实验!\r\n");6 f( X" v( j p- f
- SPI_FLASH_Init();+ z& f* s$ m; X7 p
- DeviceID = SPI_FLASH_ReadDeviceID();
2 [( m, W9 D" ~$ ~1 p - Delay( 200 );
1 N3 P6 F8 T+ |2 ?4 {! B1 t - FlashID = SPI_FLASH_ReadID(); . ~# R! Y, v! f) X/ n. C' W5 q
- printf("\r\n FlashID is 0x%X,\) Q, L) k% C0 R5 q6 Y9 o
- Manufacturer Device ID is 0x%X\r\n", FlashID, DeviceID);" c* k! [" Y: U2 ]1 D( D
- if (FlashID == sFLASH_ID)# l4 ?+ M4 H* W9 P1 j
- {
' u% s* H* d1 ^5 c' D t - printf("\r\n检测到串行flash W25Q64\r\n");
5 [6 O+ L& u1 E9 H* M - SPI_FLASH_SectorErase(FLASH_SectorToErase);
' a/ K3 W, r u: \; x* Z - SPI_FLASH_BufferWrite(Tx_Buffer, FLASH_WriteAddress, BufferSize); 3 {0 S# ~2 A' P. z2 Y
- printf("\r\n 写入的数据为:%s \r\t", Tx_Buffer);2 t$ K$ t6 E# q2 t0 x
- SPI_FLASH_BufferRead(Rx_Buffer, FLASH_ReadAddress, BufferSize);, ?! H* Z, z! w0 R6 G3 H
- printf("\r\n 读出的数据为\r\n", Rx_Buffer); S- R& \ J. O ~3 v
- TransferStatus1 = Buffercmp(Tx_Buffer, Rx_Buffer, BufferSize);6 j! u2 k4 q3 l% E
- if( PASSED == TransferStatus1 )
4 E0 ] {$ L# \6 m: c. t - {
( ~9 L7 Z& ^+ R/ U4 o/ W- ` - green(ON);( R# i( k& e& Y- s3 T0 x" Q
- printf("\r\n 测试成功!\n\r");; X' J, |4 i5 M- A d
- }" W7 ^: T+ V# J* O ~ U% f; d
- else, O7 N* P! x+ u. [1 T' k; R
- { ( V1 B2 k+ x& `3 t3 O
- red(ON);% u# f5 R B1 }. Y
- printf("\r\n 测试失败\n\r");$ w2 K3 ` v9 ]0 S8 }! l% \1 f
- }' N8 A. T- C, ` Z3 T
- }// if (FlashID == sFLASH_ID)! _4 K, e6 E5 t0 H6 Z3 H( }# [
- else// if (FlashID == sFLASH_ID)
$ U2 m2 g a w9 p. s" \. i - {
# \4 Y" w/ ~ J3 r+ ^7 W- B" S- M/ C - red(ON);
; ~# f6 V9 ?' O p, S - printf("\r\n 获取不到W25Q64 ID!\n\r");3 G3 T& T* D* A2 H8 j& C
- }
( s" d8 I8 I+ F7 d9 a2 e$ T5 v - " e6 g2 Z( g w
- while(1); $ D/ P1 f* d3 E; e
- }
5 O5 \5 p) n+ T' A$ \. `% D - //比较两个缓冲区的内容是否一样 : B% N' }1 V9 c
- TestStatus Buffercmp(uint8_t* pBuffer1, uint8_t* pBuffer2, uint16_t BufferLength)3 z/ I% ^" i) G+ c- F F/ m( _
- {
% w {. X2 q+ Q1 H) n. z - while(BufferLength--)! ^2 e+ O# O' n9 H4 d8 V1 g4 R4 W
- {
: w. m1 j* z2 R# t4 l - if(*pBuffer1 != *pBuffer2)
) x' _; M. k. K4 _ - {
% g# l. U# T) J' E# Y" [, T9 l9 N4 \ - return FAILED;
* [' G o. K8 H; m - }! M; X. @$ |- }* q3 g
- pBuffer1++;8 {4 [2 ]6 L3 \4 F, K6 k+ s4 v
- pBuffer2++;) |4 w* o9 w" d: K* q" x& B, ~8 o
- }
' l m T3 H6 k: i+ |% u - return PASSED;
1 l; h! n' {* ]6 Q - }
' x7 H; F- T. S# R. _3 U9 f6 D
; T3 v; Z+ |3 a1 E9 [3 N- void Delay(__IO uint32_t nCount): s" j$ Q5 t0 C: @( x* }6 E
- {% ~ @; q) V/ a9 r6 A. j& L5 y
- for(; nCount != 0; nCount--);: H; I5 b7 B1 a3 V* [( _6 E
- }
复制代码
. a$ h. [0 T8 j |
