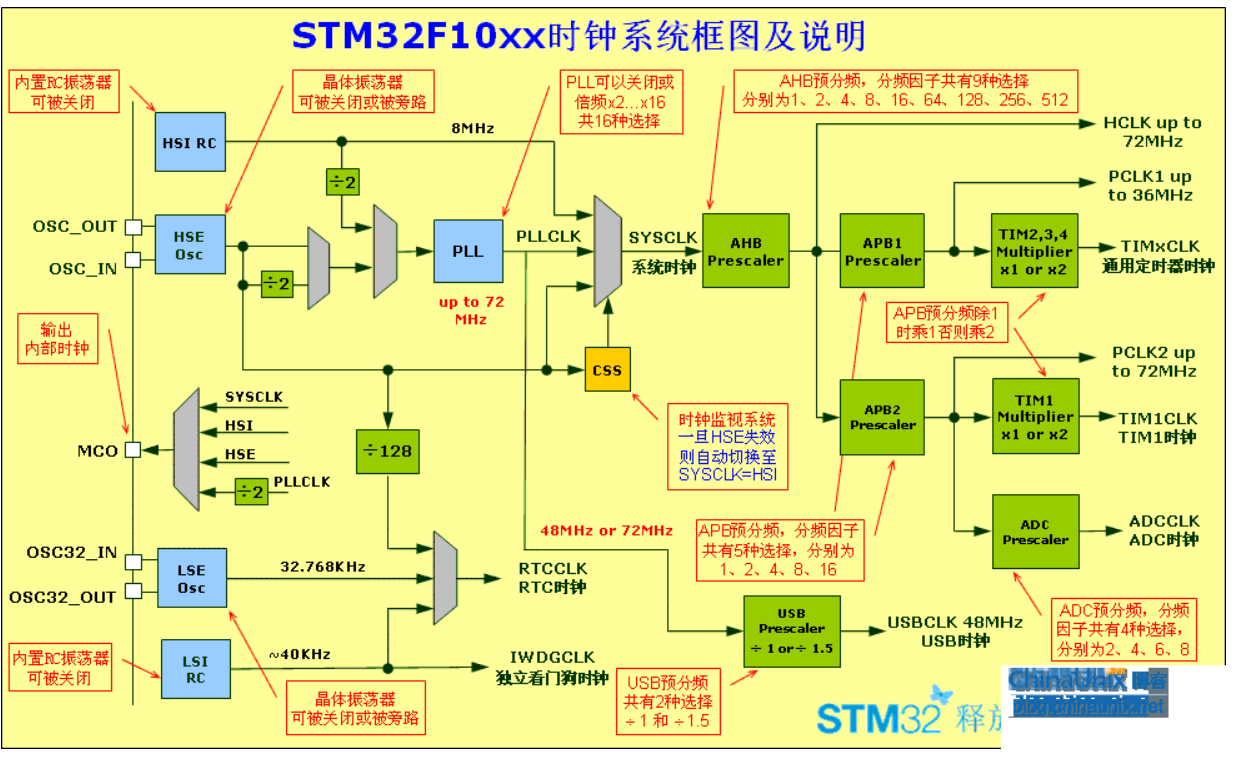

在STM32中，有五个时钟源，为HSI、HSE、LSI、LSE、PLL。 其实是四个时钟源，如下图所示（灰蓝色），PLL是由锁相环电路倍频得到PLL时钟。
/ [3 M3 {/ _( ?+ a; g　　①、HSI是高速内部时钟，RC振荡器，频率为8MHz。
　　②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
1 r: I6 t  T  h. H; d　　③、LSI是低速内部时钟，RC振荡器，频率为40kHz。
/ @8 n- r$ E) g　　④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
- D+ E7 c( u) |: D: o　　⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

; j6 ^) n2 [3 t5 E$ J

其中40kHz的LSI供独立看门狗IWDG使用，另外它还可以被选择为实时时钟RTC的时钟源。另外，实时时钟RTC的时钟源还可以选择LSE，或者是HSE的128分频。RTC的时钟源通过RTCSEL[1:0]来选择。
　　STM32中有一个全速功能的USB模块，其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取，可以选择为1.5分频或者1分频，也就是，当需要使用USB模块时，PLL必须使能，并且时钟频率配置为48MHz或72MHz。
9 g1 x7 c8 _" ~　　另外，STM32还可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。
+ S& M7 U1 |5 [/ z　　系统时钟SYSCLK，它是供STM32中绝大部分部件工作的时钟源。系统时钟可选择为PLL输出、HSI或者HSE。系统时钟最大频率为72MHz，它通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用：
/ t6 [% e) F, z/ B( H" C　　①、送给AHB总线、内核、内存和DMA使用的HCLK时钟。
; E7 }: {+ @0 m7 Z7 r6 z8 B% P+ l0 H　　②、通过8分频后送给Cortex的系统定时器时钟。
　　③、直接送给Cortex的空闲运行时钟FCLK。
9 P7 t+ Y, t/ Z/ [2 ^　　④、送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给定时器(Timer)2、3、4倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2、3、4使用。
　　⑤、送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用(PCLK2，最大频率72MHz)，另一路送给定时器(Timer)1倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器1使用。另外，APB2分频器还有一路输出供ADC分频器使用，分频后送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。
4 V0 t4 o/ t; a- Z& g　　在以上的时钟输出中，有很多是带使能控制的，例如AHB总线时钟、内核时钟、各种APB1外设、APB2外设等等。当需要使用某模块时，记得一定要先使能对应的时钟。
　　需要注意的是定时器的倍频器，当APB的分频为1时，它的倍频值为1，否则它的倍频值就为2。
　　连接在APB1(低速外设)上的设备有：电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看门狗、Timer2、Timer3、Timer4。注意USB模块虽然需要一个单独的48MHz时钟信号，但它应该不是供USB模块工作的时钟，而只是提供给串行接口引擎(SIE)使用的时钟。USB模块工作的时钟应该是由APB1提供的。
　　连接在APB2(高速外设)上的设备有：UART1、SPI1、Timer1、ADC1、ADC2、所有普通IO口(PA~PE)、第二功能IO口。

' E0 i& d( G8 c9 x' i7 M/ e5 f6 [对于单片机系统来说，CPU和总线以及外设的时钟设置是非常重要的，因为没有时钟就没有时序。

. S. F! Z8 B% `" A5 D由于时钟是一个由内而外的东西，具体设置要从寄存器开始。
1 _, r4 j+ Z- M& I1 E) _. b
RCC 寄存器结构，RCC_TypeDeff，在文件“stm32f10x.h”中定义如下： （v3.4库）
0 O2 \; k' T! b& u6 \  _% c1059行->1081行。
1 S0 V! s5 q0 [# m& v

• typedef struct
• {
•   __IO uint32_t CR;
•   __IO uint32_t CFGR;
•   __IO uint32_t CIR;
•   __IO uint32_t APB2RSTR;
•   __IO uint32_t APB1RSTR;
•   __IO uint32_t AHBENR;
•   __IO uint32_t APB2ENR;
•   __IO uint32_t APB1ENR;
•   __IO uint32_t BDCR;
•   __IO uint32_t CSR;
• #ifdef STM32F10X_CL
•   __IO uint32_t AHBRSTR;
•   __IO uint32_t CFGR2;
• #endif /* STM32F10X_CL */
• #if defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)
•   uint32_t RESERVED0;
•   __IO uint32_t CFGR2;
• #endif /* STM32F10X_LD_VL || STM32F10X_MD_VL || STM32F10X_HD_VL */
• } RCC_TypeDef;


) `7 n7 i# O6 O& r2 f0 l
8 ^/ s, y7 z, v3 }一般板子上只有8Mhz的晶振，而增强型最高工作频率为72Mhz，显然需要用PLL倍频9倍，这些设置都需要在初始化阶段完成。

使用HSE时钟，程序设置时钟参数流程：
1、将RCC寄存器重新设置为默认值   RCC_DeInit;
2、打开外部高速时钟晶振HSE    RCC_HSEConfig(RCC_HSE_ON);
% N" L9 y4 ~, r* t& K3、等待外部高速时钟晶振工作    HSEStartUpStatus = RCC_WaitForHSEStartUp();
2 V  {  p# ?$ ~. W4、设置AHB时钟         RCC_HCLKConfig;
5、设置高速AHB时钟     RCC_PCLK2Config;
6 x% \, W0 ?( Y/ I8 y9 o0 m6、设置低速速AHB时钟   RCC_PCLK1Config;
7、设置PLL              RCC_PLLConfig;
8、打开PLL              RCC_PLLCmd(ENABLE);
9、等待PLL工作   while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
; m- Y$ V) N4 p( h* C10、设置系统时钟        RCC_SYSCLKConfig;
6 i: N- n$ l0 X! T11、判断是否PLL是系统时钟     while(RCC_GetSYSCLKSource() != 0x08)
12、打开要使用的外设时钟    RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()

为了方便说明，借用一下例程的RCC设置函数，并用中文注释的形式加以说明：
" }, v- \9 C' r+ a9 v( `) y% O; r
: t) k' d6 j0 Y% g

• static void RCC_Config(void)
• {
• /* 这里是重置了RCC的设置，类似寄存器复位 */
• RCC_DeInit();
• /* 使能外部高速晶振 */
• RCC_HSEConfig(RCC_HSE_ON);
• /* 等待高速晶振稳定 */
• HSEStartUpStatus = RCC_WaitForHSEStartUp();
• if (HSEStartUpStatus == SUCCESS)
• {
•     /* 使能flash预读取缓冲区 */
•     FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
•     /* 令Flash处于等待状态，2是针对高频时钟的，这两句跟RCC没直接关系，可以暂且略过 */
•     FLASH_SetLatency(FLASH_Latency_2);
•     /* HCLK = SYSCLK 设置高速总线时钟=系统时钟*/
•     RCC_HCLKConfig(RCC_SYSCLK_Div1);
•     /* PCLK2 = HCLK 设置低速总线2时钟=高速总线时钟*/
•     RCC_PCLK2Config(RCC_HCLK_Div1);
•     /* PCLK1 = HCLK/2 设置低速总线1的时钟=高速时钟的二分频*/
•     RCC_PCLK1Config(RCC_HCLK_Div2);
•     /* ADCCLK = PCLK2/6 设置ADC外设时钟=低速总线2时钟的六分频*/
•     RCC_ADCCLKConfig(RCC_PCLK2_Div6);
•     /* Set PLL clock output to 72MHz using HSE (8MHz) as entry clock */
•     //这句很关键
•     /* 利用锁相环讲外部8Mhz晶振9倍频到72Mhz */
•     RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);
•     /* Enable PLL 使能锁相环*/
•     RCC_PLLCmd(ENABLE);
•     /* Wait till PLL is ready 等待锁相环输出稳定*/
•     while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
•     {}
•     /* Select PLL as system clock source 将锁相环输出设置为系统时钟 */
•     RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
•     /* Wait till PLL is used as system clock source 等待校验成功*/
•     while (RCC_GetSYSCLKSource() != 0x08)
•     {}
• }
•     /* Enable FSMC, GPIOD, GPIOE, GPIOF, GPIOG and AFIO clocks */
•     //使能外围接口总线时钟，注意各外设的隶属情况，不同芯片的分配不同，到时候查手册就可以
• RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE);
• RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE |
•                          RCC_APB2Periph_GPIOF | RCC_APB2Periph_GPIOG |
•                          RCC_APB2Periph_AFIO, ENABLE);
• }


* J( x$ V6 a; t$ [7 u. t2 \6 L由上述程序可以看出系统时钟的设定是比较复杂的，外设越多，需要考虑的因素就越多。同时这种设定也是有规律可循的，设定参数也是有顺序规范的，这是应用中应当注意的，例如PLL的设定需要在使能之前，一旦PLL使能后参数不可更改。
经过此番设置后，由于我的电路板上是8Mhz晶振，所以系统时钟为72Mhz，高速总线和低速总线2都为72Mhz，低速总线1为36Mhz，ADC时钟为12Mhz，USB时钟经过1.5分频设置就可以实现48Mhz的数据传输。
) w/ Z0 D5 r( ?# c" _/ q" E5 [一般性的时钟设置需要先考虑系统时钟的来源，是内部RC还是外部晶振还是外部的振荡器，是否需要PLL。然后考虑内部总线和外部总线，最后考虑外设的时钟信号。遵从先倍频作为CPU时钟，然后在由内向外分频，下级迁就上级的原则有点儿类似PCB制图的规范化要求，在这里也一样
9 x: R3 {5 K. D: Q, b5 G
注：
6 W" _( |- s) J( Y

在STM32中，连接在APB1(低速外设)上的设备有：电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看门狗、Timer2、Timer3、Timer4 。

连接在APB2(高速外设)上的设备有：GPIO_A-E、USART1、ADC1、ADC2、ADC3、TIM1、TIM8、SPI1、ALL。

程序举例：

APB1(低速外设)

RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN, ENABLE);

APB2（高速外设）

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA  , ENABLE);
