【经验分享】基于STM32硬件由C++写成的软件框架

[复制链接]
STMCU小助手 发布时间:2022-2-10 21:57

1、简介

TouchGFX是一个基于STM32硬件由C++写成的软件框架,使用ST芯片的用户可以免费使用touchgfx。


& X% H; \$ H7 M3 n1 X* c3 M- C% B  |6 f' q

1.1目录结构


1 n" Q$ _, w7 L- g0 `
- `, j" f' n* ^7 Q- ]0 z$ S' Z+ l

1.2依赖

RT-Thread4.0+

C++

2.如何使用

2.1使用touchgfx2rttpackage需要在RT-Thread的包管理器中选择它,具体路径如下:


" x3 P/ q  N7 p

RT-Threadonlinepackagesmultimediapackages--->

touchgfx:atouchgfxpackageforrt-thread.2 G# o$ M# {1 ~7 ]1 D
+ S$ R. t4 [, ?

然后让RT-Thread的包管理器自动更新,或者使用pkgs--update命令更新包到BSP中。

检查工程中是否开启了C++支持和SDRAM、LCD的驱动,如果没有,请手动开启

2.2在工程中打开DMA2D和CRC外设

% g& i$ h% t, L' _. }  T

2.3如果使用mdk开发,MicroLIB库不要打勾,MicroLIB库不支持C++

- J0 M/ O- B+ k9 q: I

2.4如果使用studio开发,需要开启libc库,并注意需要配置C++编译规则


$ v7 k4 }" G  W. _0 [+ {

2.5设计UI

在TouchGFX文件夹中找到ApplicationTemplate.touchgfx.part,使用TouchGFX4.15.0Designer打开,开始进行UI设计。设计完UI后,记得更新工程。

3.注意事项

当前版本的软件包只支持STM32F4xxSTM32F7xxSTM32H7xx三款类型的芯片,和RGB接口的LCD。

3.1如何更换屏幕

更换屏幕后,只需要修改对应的屏幕参数即可。

' X3 {$ `8 @7 G

用文本文档打开ApplicationTemplate.touchgfx.part,调整分辨率


4 c' F- Y* n0 b/ x3 y

修改好,双击打开,重新生成UI工程。

3.2如何更改色深

默认只支持RGB88824位色深和RGB56516位色深,只需要修改LCD_BITS_PER_PIXEL和LCD_PIXEL_FORMAT这两个宏,


( |4 E: T( Q8 d

用文本文档打开ApplicationTemplate.touchgfx.part,调整色深

5 R6 F5 v- \) G1 ~
7 q/ {# f6 m6 _# e2 d) b


0 @" K- M+ w# _- K

修改好,双击打开,重新生成UI工程。

4.UI开发及仿真

4.1使用TouchGFX4.15.0Designer仿真

打开ApplicationTemplate.touchgfx.part,导入例程,或者自己设计UI界面,使用TouchGFX4.15.0Designer即可仿真运行


: T2 h4 g9 E% x* ]' T
# M) m/ v4 G, U+ b5 s% b


0 z' u* V5 Y; E' j

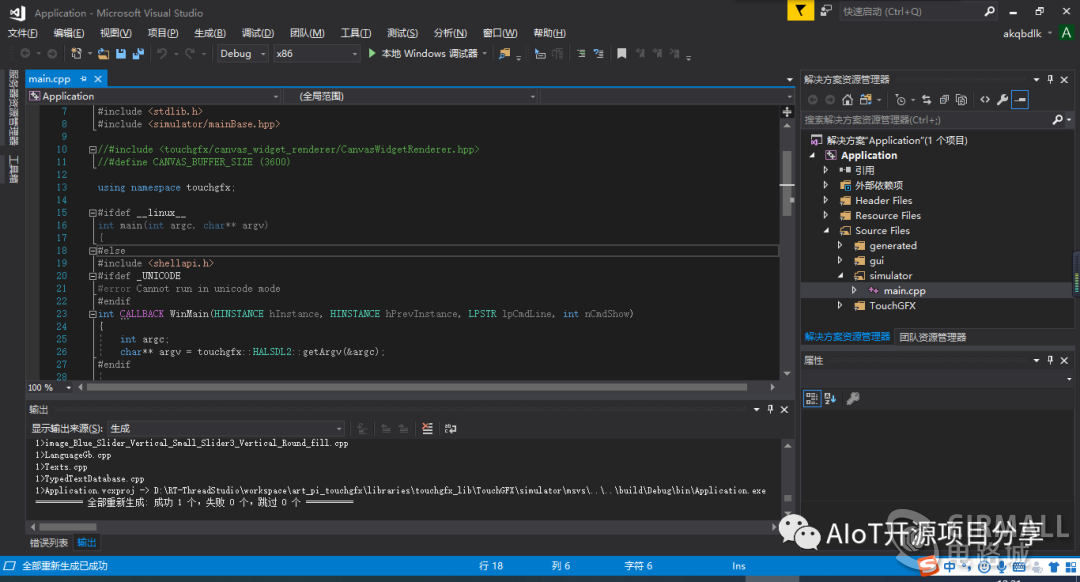

4.2使用VisualStudio仿真

在TouchGFX文件夹下找到simulator,打开Application.sln,可以使用VisualStudio设计UI和仿真运行


/ K8 _+ e7 f6 ^( e
