【经验分享】stm32基于TouchGFX的GUI开发(六):(Scroll List)滚动列表的使用

[复制链接]
STMCU小助手 发布时间:2022-3-10 21:51
stm32基于TouchGFX的GUI开发(六):(Scroll List)滚动列表的使用最终效果图:
; _# j8 m4 t) Q5 a& @) I6 R

前言

本章我们将介绍Scroll List控件的使用。

提示:以下是本篇文章正文内容,下面案例可供参考


, c4 K  E3 B0 G

一、界面布局以及资源添加

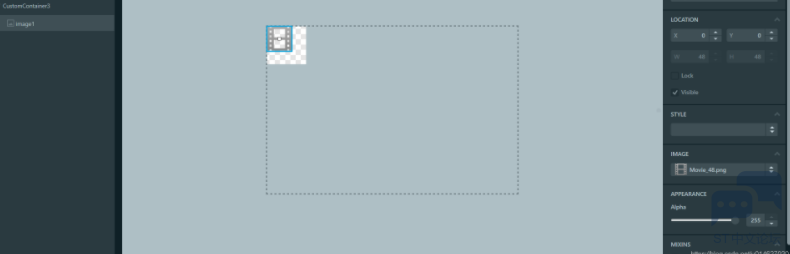

1、创建自定义控件


: w6 S; Q# r* B5 @1 d7 W



' M, j! e4 E5 \! t5 ^6 Q

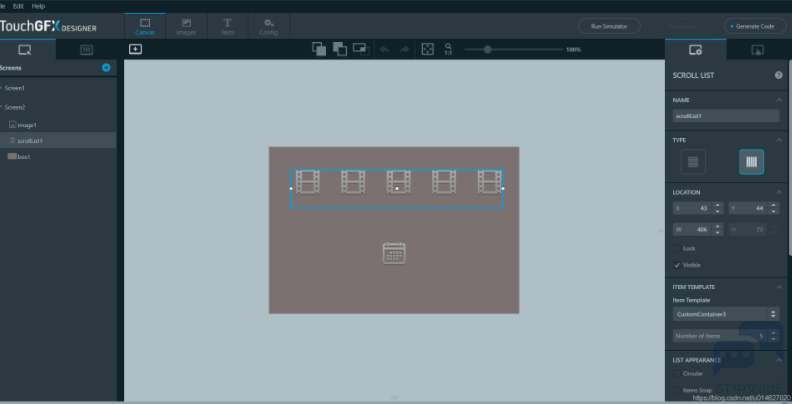

2、创建主screen界面

指定Sscrcroll List的样式为自定义控件

; `1 \2 p, ~. @


: Y! ~$ m( s6 D. G

备注: 为了方便演示,本工程的背景图直接用的touchgfx界面里自带的图片。

% ^: T" k5 {# e1 J7 {4 C& J2 s2 Z3 t

二、功能实现

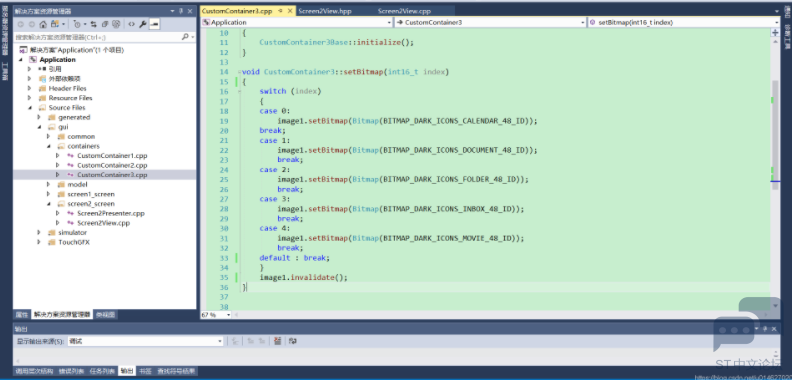

1、自定义控件设置图片方法实现

  1. <p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        //.h文件中声明如下</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        void setBitmap(int16_t index);</font></font></p>
复制代码
. z9 r+ a* {$ J, V



" ^0 m2 j7 c5 _0 `

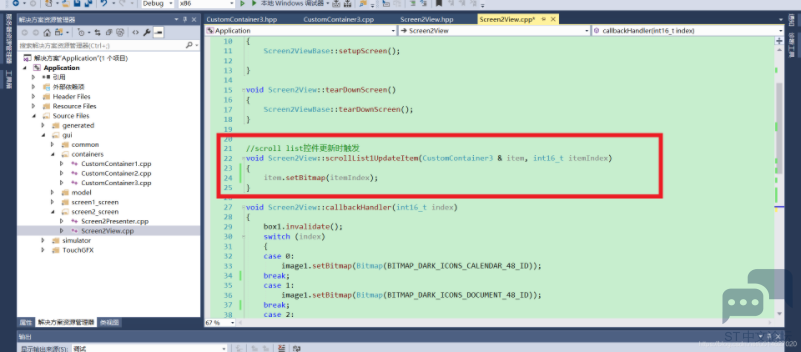

2、实现Scroll List的虚函数

下图是Scroll List的虚函数,每次更新item时会调用


) k: Q7 Q" I. [" M" i3 f



% ]2 t& o5 y3 ]7 T* k- H8 c

3、主界面的构造函数中添加界面初始化代码

  1. <p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">//别忘记增加图片头文件</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">#include "BitmapDatabase.hpp"</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">//采用参数列表初始化方式</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">Screen2View::Screen2View():callback(this,&Screen2View::callbackHandler)</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">{</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        scrollList1.setItemSelectedCallback(callback);</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        scrollList1.animateToItem(scrollList1.getNumberOfItems() / 2);</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">}</font></font></p>
复制代码

9 w6 X" T, {  Q; _

4、回调函数的实现

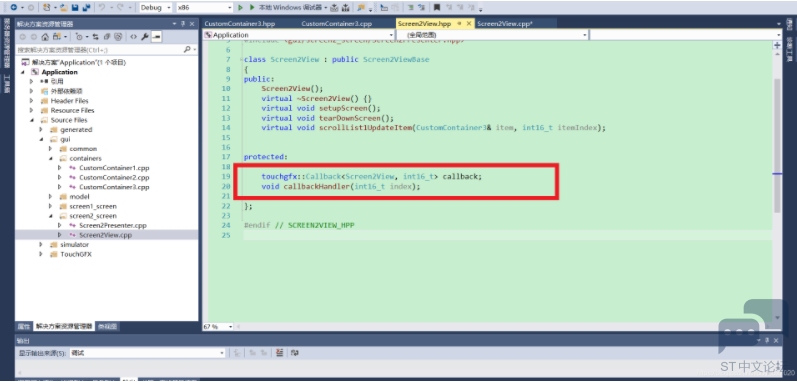

回调函数的声明


- a" q, C7 y7 R



) ~1 h8 s5 \2 F( y- t# k& o

回调函数的实现

  1. <p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">void Screen2View::callbackHandler(int16_t index)</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">{</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        box1.invalidate();</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        switch (index)</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        {</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        case 0:</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">                image1.setBitmap(Bitmap(BITMAP_DARK_ICONS_CALENDAR_48_ID));</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        case 1:</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">                image1.setBitmap(Bitmap(BITMAP_DARK_ICONS_DOCUMENT_48_ID));</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        case 2:</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">                image1.setBitmap(Bitmap(BITMAP_DARK_ICONS_FOLDER_48_ID));</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        case 3:</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">                image1.setBitmap(Bitmap(BITMAP_DARK_ICONS_INBOX_48_ID));</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        case 4:</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">                image1.setBitmap(Bitmap(BITMAP_DARK_ICONS_MOVIE_48_ID)); </font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        default: break;</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        }</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">        image1.invalidate();</font></font></p><p style="line-height: 26px;"><font face="-apple-system, SF UI Text, Arial, PingFang SC, Hiragino Sans GB, Microsoft YaHei, WenQuanYi Micro Hei, sans-serif"><font color="#4d4d4d">}</font></font></p>
复制代码
: {6 b1 ], [# ^9 a6 L9 S: Z

5 y- ?' Q* C2 f! G0 P! s6 v
4 |/ W. P7 b) ]( l$ d& R# y) S; D' q/ j; N
9 _) ~& v, b/ U+ [4 x' V/ }5 O0 `7 t
