在DAC的主要特征中可以看出，DAC内部带有波形发生器。
# j# O- ?* h' E# f% e
' U/ v8 N5 j. S6 P7 `3 QDAC 主要特征
! F! m+ {, o% e- Q* F- p6 u2个DAC转换器：每个转换器对应1个输出通道
8位或者12位单调输出
12位模式下数据左对齐或者右对齐
同步更新功能
* c8 x/ X9 X( \: k! V( J. Q0 s噪声波形生成
% {9 G4 Q) E0 y- H0 H9 [三角波形生成
! S. D; F0 _* O! B9 e双DAC通道同时或者分别转换
每个通道都有DMA功能
+ I3 W0 o) A0 R1 L" w# n外部触发转换
输入参考电压V REF+
  但是这里面只有三角波和噪声波，那么正弦波要如何生成呢？

" E4 O! ^3 S% y8 y& W虽然DAC没有自带正弦波的功能，但是我们可以先生成一个符合正弦规律的数组，然后通过定时器，将正弦数组中的值依次发送出去，这样输出的电压值也就会成正弦规律变化了。

7 M. h7 F7 \& q  下面直接通过代码来演示如何输出正弦波

1. #include "dac_sin.h"

2.
   7 B" T- @( m( h
3. #define DAC_DHR12RD_Address      0x40007420
   - x3 @6 L5 j( D! b
4.
   ) [4 S( [8 Z6 ?2 K0 C0 b7 b8 Y
5.
   ) _7 n. Q4 l, z1 R& H: w
6. uc16 Sine12bit[32] = {2047, 2447, 2831, 3185, 3498, 3750, 3939, 4056, 4095, 4056,
   " B3 h$ a2 ], ?/ s
7.                       3939, 3750, 3495, 3185, 2831, 2447, 2047, 1647, 1263, 909,
   6 I# ~( A" s5 G5 O! V$ R9 T
8.                       599, 344, 155, 38, 0, 38, 155, 344, 599, 909, 1263, 1647
   1 r. k. a  t6 Z, ^5 N1 w2 K
9.                      };
   $ P8 d9 c4 h  z- H
10.
    2 D) k) s  G. p
11. u32 DualSine12bit[32];
    " p. w& {+ I5 L' m3 o; u
12. u8 Idx = 0;
    : f' N! B$ y4 _6 z1 x
13.

14. //用DMA在PA4、PA5上产生正弦波
    & K, E5 k6 J. I4 \+ r% Z  U( J
15. void DAC_SIN_Init(void)

16. {
    / r, O3 p  U9 Y) V
17.     GPIO_InitTypeDef GPIO_InitStructure;

18.     DAC_InitTypeDef  DAC_InitStructure;
    , A& e. ]) G! ?* B0 n
19.     TIM_TimeBaseInitTypeDef    TIM_TimeBaseStructure;

20.     DMA_InitTypeDef  DMA_InitStructure;

21.     //时钟设置

22.     RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2, ENABLE);

23.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO | RCC_APB2Periph_GPIOA, ENABLE);
    ) H- p* }1 \# l1 a
24.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);

25.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM8, ENABLE);

26.     //GPIO设置

27.     GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_4 | GPIO_Pin_5;
    & J3 i# L9 o# [$ m; K
28.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

29.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    ( V( X4 g2 }' I# o0 O6 k/ R2 b( y( z
30.     GPIO_Init(GPIOA, &GPIO_InitStructure);
    , |# E0 h5 t3 j+ j
31.     //高级定时器设置

32.     TIM_TimeBaseStructure.TIM_Period = 0x19;
    0 V% P$ X7 S- K* F. H% B+ H
33.     TIM_TimeBaseStructure.TIM_Prescaler = 0x00;

34.     TIM_TimeBaseStructure.TIM_ClockDivision = 0x00;
    & ]6 D3 D2 ?2 N/ {7 V
35.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    0 n( g( N4 z' ]- p
36.     TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x00;
    : V2 A9 v4 u  t  n6 r# T
37.     TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure);
    / N8 j2 t  g6 w) u& F' N2 s0 ?8 c
38.

39.     TIM_SelectOutputTrigger(TIM8, TIM_TRGOSource_Update);

40.     //DAC设置

41.     DAC_InitStructure.DAC_Trigger = DAC_Trigger_T8_TRGO;                                        //TIM8触发
    ) P3 V% l8 a+ H: b7 ~
42.     DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;

43.     DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Disable;
    , l! o' A1 S# z5 F
44.     DAC_Init(DAC_Channel_1, &DAC_InitStructure);

45.
    8 A' o( n" v4 ]3 W/ {
46.     DAC_Init(DAC_Channel_2, &DAC_InitStructure);
    9 H! Q* {7 R7 o) x- V0 H0 C
47.

48.     for(Idx = 0; Idx < 32; Idx++)
    ; b) O' s$ o: i
49.     {

50.         DualSine12bit[Idx] = (Sine12bit[Idx] << 16) + (Sine12bit[Idx]);
    # J# [# l4 p2 g4 y
51.     }

52.     //DMA设置

53.     DMA_DeInit(DMA2_Channel4);
    % z7 z) K( L2 E
54.

55.     DMA_InitStructure.DMA_PeripheralBaseAddr = DAC_DHR12RD_Address;                        //DMA外设基地址
    4 p& H$ F& e1 ]5 R7 {0 k& ]  ^
56.     DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&DualSine12bit;                                //DMA内存基地址
    - o6 m/ g( z/ g4 m  E- P' l5 V
57.     DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;                                                //数据传输方向，从存储器读

58.     DMA_InitStructure.DMA_BufferSize = 32;                                                                        //DMA通道的DMA缓存的大小
    3 H( I) c6 B5 P/ A  ~$ P0 o5 r
59.     DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;                //外设地址寄存器不变
    4 Q* E% @6 Q8 N: z) n
60.     DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                                        //内存地址寄存器递增
    / a4 a5 x3 Z  T$ p0 d
61.     DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word; //数据宽度为32位
    8 }8 p4 \8 s7 G9 x2 ^
62.     DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;                        //数据宽度为32位

63.     DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                                                        //工作模式为循环模式
    2 X& e/ X5 L/ f7 R
64.     DMA_InitStructure.DMA_Priority = DMA_Priority_High;                                                //DMA通道 x拥有高优先级
    1 q0 j+ ]7 U6 k" A2 x% T# N
65.     DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;                                                        //DMA通道x 非存储器到存储器模式
    7 [2 j0 E: q; l
66.     DMA_Init(DMA2_Channel4, &DMA_InitStructure);
    + M. w: j2 C: B( `
67.

68.     DMA_Cmd(DMA2_Channel4, ENABLE);                                //使能DMA2通道4

69.

70.     DAC_Cmd(DAC_Channel_1, ENABLE);                                //使能DAC通道1

71.     DAC_Cmd(DAC_Channel_2, ENABLE);                                //使能DAC通道2
      W4 c# i& J) j
72.

73.     DAC_DMACmd(DAC_Channel_2, ENABLE);                        //使能DAC的DMA功能

74.
    4 W/ V) o: `) t
75.     TIM_Cmd(TIM8, ENABLE);                                                //使能定时器
    6 r9 _6 G3 m: V) Z5 N  H; s* Z
76. }

复制代码

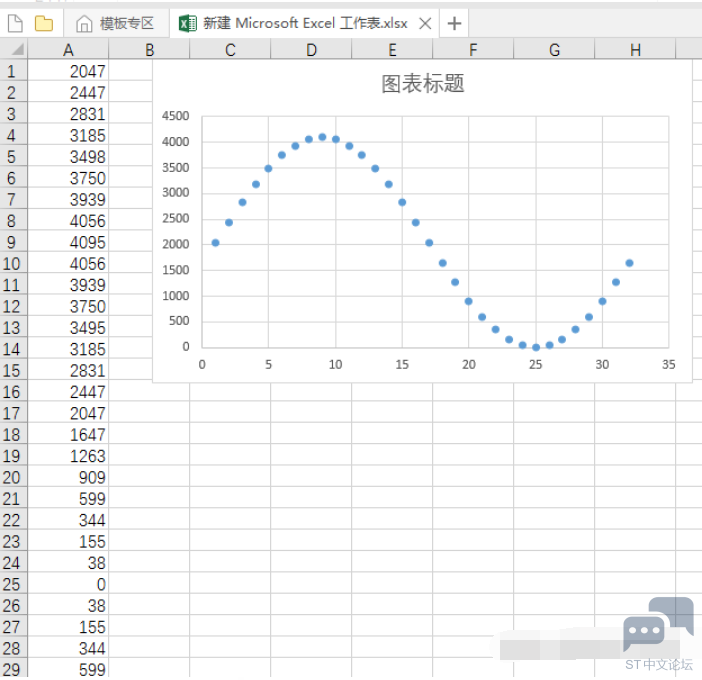

' c- ^1 E/ ]7 W3 aSine12bit数组中存放的数据就是按照正弦规律变化了，可以将数组中的数据复制到表格中，观察一下。
8 E6 l$ Y% R( B5 g


可以看出数组中的数据组成了一个标准的正弦波。

! e- T- p. r/ x% W' A& r  数据有了之后开始初始化DAC，这里DAC依然使用定时器触发，使用定时8触发，波形的产生方式设置为无，因为这里不使用内部的波形发生器。
4 l8 l* g9 a) @$ ^

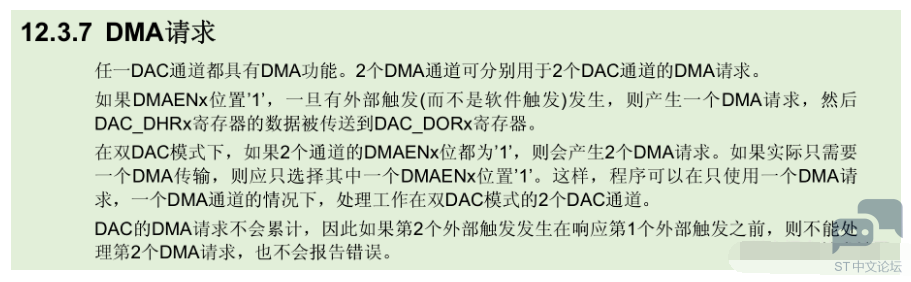

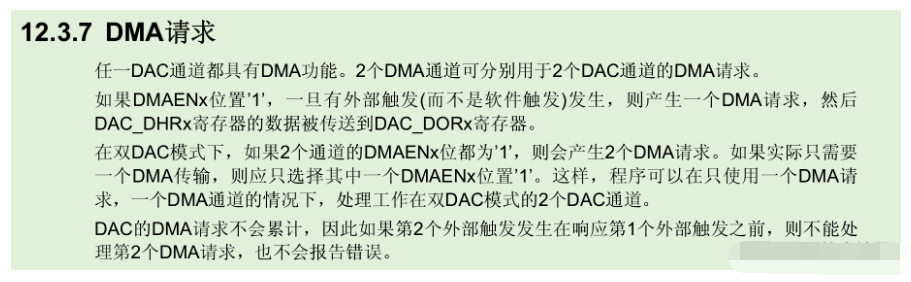

  接下来数据的传输选择使用DMA模式，当然也可是通过程序设置一个循环来依次将数据中的值放到DAC寄存器中去，但是这样比较占用单片机的资源，为了节省资源，可以让单片机自己来实现这个功能。
0 [) h9 w# e1 X% K- q
7 {7 n* j5 ]4 @3 u
; K- f3 U* [% {1 E' v0 J- S
  将DMA的外设地址设置为DAC寄存器的地址，将DMA的内存地址设置为存储正弦波数据的数组，这样每次定时器8的中断发生之后，DMA就会自动从数组中拿出一个数据设置到DAC的寄存器中。通过DMA功能就可以实现数组中的数据依次被放到DAC的数据保持寄存器中。

  最后使能定时器，DAC，DMA功能后，DAC的两个输出端口PA4和PA5就会自动输出成正弦规律变化的波形了。
