【经验分享】STM32F103单片机使用内部RC振荡器做时钟源

[复制链接]
STMCU小助手 发布时间：2022-3-22 13:00
平时在做项目的时候都用的是外部晶振做为时钟源，想试试用内部RC振荡器做为时钟源，在网上搜了一下如何设置内部时钟，发现资料比较少的。决定将设置内部RC振荡器做为时钟源的方法记录下来。

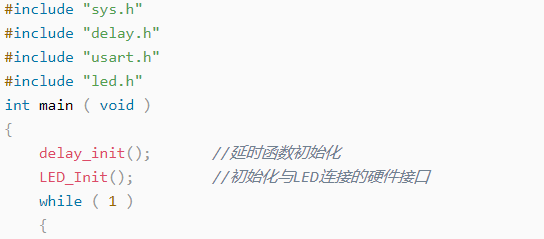

) }1 T1 i6 a2 k$ m& E用的单片机是STM32F103C8T6，项目工程是在正点原子的示例代码上修改来的。用一个LED工程测试，在主程序中闪烁LED灯。7 ]( V/ u  E3 d' w  L  H
6 O5 X: [- s/ S# p7 l- ?/ \1 {
  1. #include "sys.h"
    4 r) \: ^# [: K' N1 a% j$ C
  2. #include "delay.h"
    ) ]# R9 R  ~9 Y/ a8 o" z& W
  3. #include "usart.h"2 [! @/ i- O# A  ~2 Z* U1 j. e: s
  4. #include "led.h"
    3 Z1 c& j) B  k
  5. int main ( void )" @! I9 W: d4 c* z( Q% J" e
  6. {5 b' h5 D1 x- v# ?6 w
  7.     delay_init();       //延时函数初始化
    . ?' F5 x# D1 m; H2 o$ g
  8.     LED_Init();         //初始化与LED连接的硬件接口! D0 b/ `2 x# O. c' E
  9.     while ( 1 )
    9 R% {  g2 F, W1 m. {
  10.     {
    ! d5 s( Y1 K! p% W5 l
  11.         LED = 0;2 f' y1 |: O& Q) W. y
  12.         delay_ms ( 100 ); //延时300ms8 p# a) K3 `6 F3 b3 ?2 h4 u
  13.         LED = 1;& L' @1 x- v+ c/ Y2 C
  14.         delay_ms ( 100 ); //延时300ms( H8 c* y7 i  V  m( H6 }) x
  15.     }+ M) w0 n" Z9 ]; V: p
  16. }
复制代码

2 W2 M3 B0 v, M" W, V1 T首先使用默认时钟设置，也就是外部8M晶振做为时钟源。LED灯灭100ms，然后再亮100ms。7 M  F) H. G2 B4 d
下来看默认时钟设置的代码：
# N  P, `  ]0 P: V在 system_stm32f10x.c 文件里面， SystemInit()函数设置时钟。
( k# x! H6 d8 |! Y/ U
4 L! l4 _" }" q+ {/ g
  1. void SystemInit (void)
    , r+ I& x0 T+ h8 k9 x0 J  a/ N8 G% E
  2. {1 ~/ }! p- W" a' m) `) [
  3.     /* Reset the RCC clock configuration to the default reset state(for debug purpose) */
    " g2 ?$ ?$ c  U* H2 [
  4.     /* Set HSION bit */9 @0 o- }. Q. m8 @3 X, o
  5.     RCC->CR |= (uint32_t)0x00000001;
    % |0 U" B+ ?  [8 D9 n
  6.     /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
    / M: u3 i; V5 A
  7. #ifndef STM32F10X_CL
    & f( K7 l, w2 m. f' {7 f
  8.     RCC->CFGR &= (uint32_t)0xF8FF0000;3 A/ ]3 w0 h3 V" `3 w
  9. #else5 W: v- D6 M% Y
  10.     RCC->CFGR &= (uint32_t)0xF0FF0000;& Q, w1 S' ]6 H- o* y
  11. #endif /* STM32F10X_CL */' |& s, m8 {" W- E2 g. [, P* b" X
  12.     /* Reset HSEON, CSSON and PLLON bits */
    4 d2 X5 i1 O: l; C2 A
  13.     RCC->CR &= (uint32_t)0xFEF6FFFF;. L  ?2 N8 ~* t# j3 V$ S4 }
  14.     /* Reset HSEBYP bit */# N9 s' P) C/ m: Y& x& B6 }; G
  15.     RCC->CR &= (uint32_t)0xFFFBFFFF;5 N6 k7 J1 ]  b' P" G
  16.     /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */  N) p( h# S7 N" D1 \# N: \
  17.     RCC->CFGR &= (uint32_t)0xFF80FFFF;
    $ W+ x6 E  o: f# E0 `. C
  18. #ifdef STM32F10X_CL% R3 y. ^& \1 ^# m% v' Z
  19.     /* Reset PLL2ON and PLL3ON bits */- x* T) M/ }( N* I  z! B
  20.     RCC->CR &= (uint32_t)0xEBFFFFFF;! P; `' Q/ |- K; q: ~3 c
  21.     /* Disable all interrupts and clear pending bits  */
    " V6 R( c' V' p2 l( s
  22.     RCC->CIR = 0x00FF0000;# t5 u( Q. E4 L$ b+ O3 ?* l
  23.     /* Reset CFGR2 register */
    $ J4 Q7 o$ u) }( X! K$ g3 z
  24.     RCC->CFGR2 = 0x00000000;
    ) P9 A* }$ ~+ f/ f
  25. #elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
    6 j; {. [7 _& |2 B. W5 o* w/ {0 ?& i
  26.     /* Disable all interrupts and clear pending bits  */
    3 q2 o% j: F9 D( I  H4 K% x
  27.     RCC->CIR = 0x009F0000;
    3 C1 M1 b. M+ I4 \" i% ?3 k
  28.     /* Reset CFGR2 register */& I5 O4 Q4 f) K" h% T  C! P
  29.     RCC->CFGR2 = 0x00000000;
    ! m: D- q: v) L& W9 a* `
  30. #else
    ( K0 b0 \( T, I9 q; K
  31.     /* Disable all interrupts and clear pending bits  */
    : B( R5 o) s5 u- @
  32.     RCC->CIR = 0x009F0000;8 N" r: N$ o& i
  33. #endif /* STM32F10X_CL */
    / m2 j9 U" W3 \# d& ?0 h$ Y
  34. #if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
    2 [7 P: l/ i. F' h1 Z( L8 j/ f) q9 t
  35. #ifdef DATA_IN_ExtSRAM
    - `# a& o* F6 Z* J. s
  36.     SystemInit_ExtMemCtl();
    ( m0 g# I( ]5 G( U( K
  37. #endif /* DATA_IN_ExtSRAM */6 C  N4 k+ |# p7 |
  38. #endif* M+ l- U% y$ v7 Z# v" H
  39.     /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */$ v  Y8 Y! x+ ?2 _
  40.     /* Configure the Flash Latency cycles and enable prefetch buffer */9 B% h  n# i: z$ u
  41.     SetSysClock();
    , g! _3 z3 {8 B- D2 z

  42. . |- m9 X- L3 \8 T
  43. #ifdef VECT_TAB_SRAM- \- Q* W! V# r7 O* W
  44.     SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */7 L: I5 G) P; ?5 J
  45. #else7 x5 u$ P. r: }7 I) c  |9 d) D. e
  46.     SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
    ; ?/ o8 H: ?5 M  y+ O: L& w; t
  47. #endif9 F, V; o# ^- [2 v/ y
  48. }
复制代码

0 Q1 `4 i# Z9 Q; j# e2 M. T6 g如何要使用内部RC振荡器做时钟源的话，需要重写SystemInit()函数。设置代码如下：
  1.    /* 开启HSI 即内部晶振时钟 */; d- }4 [" ^: z& L$ X- I8 i* B
  2.         RCC->CR |= ( uint32_t ) 0x00000001;" p, W. Z* F5 G0 {& K/ r2 s. _
  3.         /*选择HSI为PLL的时钟源HSI必须2分频给PLL*/
    # c7 B, k. e6 v. t7 C
  4.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_PLLSRC_HSI_Div2;/ D1 z" ~+ m$ s' W7 F# U/ L' F8 R
  5.         /*PLLCLK=8/2*9=36MHz  设置倍频得到时钟源PLL的频率*/
    6 i  Y+ ^) }' o
  6.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_PLLMULL9;                        //设置倍频后的频率
    0 l% X' b1 o6 Z9 t% C6 P
  7.         /* PLL不分频输出 ?*/
    ! e  r% T: x4 v6 |- P$ h) |# @
  8.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_HPRE_DIV1;# t' R0 e$ I% M# F( ~7 }: y$ h# Q
  9.         /* 使能 PLL时钟 *// `, F" c5 Z& b2 e7 m2 ?
  10.         RCC->CR |= RCC_CR_PLLON;
    : o& z, T7 S7 K5 t+ V
  11.         /* 等待PLL时钟就绪*/5 B! q. C4 [" \( ]5 b
  12.         while ( ( RCC->CR & RCC_CR_PLLRDY ) == 0 ); l3 }6 ?5 _. o) h
  13.         {
    , c1 n' w$ J' [
  14.         }$ M9 R' b( j4 Y' [7 ^0 J
  15.         /* 选择PLL为系统时钟的时钟源 */$ m. X( ^3 _2 B7 d& ?8 i# O* N
  16.         RCC->CFGR &= ( uint32_t ) ( ( uint32_t ) ~ ( RCC_CFGR_SW ) );
    6 W" D0 }( `: V; Y
  17.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_SW_PLL;
    ; o  e. v- A% k+ s, W' n5 Y
  18.         /* 等到PLL成为系统时钟的时钟源*/
    ; F, y- `  z) Z
  19.         while ( ( RCC->CFGR & ( uint32_t ) RCC_CFGR_SWS ) != ( uint32_t ) 0x08 ), U1 y0 h* [# t* t) H& K% C
  20.         { }
复制代码

8 a! g" o. f$ V5 E% y! S' d( U为了方便和以前的代码兼容，这里使用条件编译来选择使用外部晶振或者内部RC震荡。代码流程如下：
% b1 k0 D* ]0 z3 @! ?#if USE_HSI3 `1 G: S% n: S  q" K/ V' F2 N
{undefined  r! {1 Y6 ~8 E& W
//使用内部RC
+ ~1 o8 M( `5 h- ], K/ L7 A4 U. N}3 G& A( b/ k4 [1 {, F" _7 }$ {
else
% l# v& D8 D) q+ j% P{undefined- f4 m( j- U1 b8 V+ L- }( X3 O
//使用外部晶振
3 Y# \/ N. W/ f7 f+ c, B}
. _5 f) ^8 `& d! \! c# W: G#endif
1 ~4 {9 s6 ]7 H/ G% B7 I8 K通过宏定义 USE_HSI 来选择时钟源，USE_HSI 为1时，使用内部RC做为时钟源，USE_HSI 为０时，使用外部晶振做为时钟源。5 K5 b- {& H3 z% I( l0 f7 }( y4 p
修改后的代码如下：2 h- H) x+ X0 V: T2 Y+ J' v. U# G
  1. 3 C$ l1 I+ C' a4 _- \& k+ S
  2. #define  USE_HSI   0                        // 是否使用内部晶振  0 不使用  1使用1 G  y4 ^4 @  o* e% @3 h
  3. void SystemInit ( void )
    9 j2 g/ @7 _4 N- k
  4. {
    6 H  J, P5 G0 x, m* l( K/ @- n
  5. 7 r4 H4 J! Q. L. E% h. a2 p" h
  6. #if USE_HSI/ d* Y  s4 s: H5 D
  7.     {
    9 J2 G2 @+ R( E. ^. q8 }
  8. //设置使用内部晶振% x0 O$ {5 e5 T4 ^9 r3 u8 \
  9.         /* 开启HSI 即内部晶振时钟 */8 j$ c7 ~- I! s0 }5 Q/ g
  10.         RCC->CR |= ( uint32_t ) 0x00000001;9 W  z2 `- C9 `, Q7 r) e# k/ ^
  11.         /*选择HSI为PLL的时钟源HSI必须2分频给PLL*/
    : u' T; K. w8 a1 B5 W- y3 y: G
  12.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_PLLSRC_HSI_Div2;
    " H' v6 T, o* {4 X( i
  13.         /*PLLCLK=8/2*9=36MHz  设置倍频得到时钟源PLL的频率*/: X# ^+ X3 {, k) H
  14.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_PLLMULL9;                         //设置倍频后的频率; y. o5 w( r9 m. U! v# d/ a' @+ y
  15.         /* PLL不分频输出 ?*/3 i' m" K; o+ ~* w* ^
  16.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_HPRE_DIV1;9 o2 B, @. |5 R" p7 y6 [( \; m
  17.         /* 使能 PLL时钟 */6 F8 g( d4 ~1 y* _& C" H
  18.         RCC->CR |= RCC_CR_PLLON;
    0 ?3 s3 K3 h$ o5 |4 K1 {
  19.         /* 等待PLL时钟就绪*/- Q1 h2 j* J% N* @' t6 Z/ f9 r
  20.         while ( ( RCC->CR & RCC_CR_PLLRDY ) == 0 )
    + A  g+ U1 A/ ]; ~) ~. w/ I
  21.         {. y! e4 {8 \9 P" K8 f
  22.         }
    0 g. w# L) e: L
  23.         /* 选择PLL为系统时钟的时钟源 */
    # V' {; B2 s) P3 i
  24.         RCC->CFGR &= ( uint32_t ) ( ( uint32_t ) ~ ( RCC_CFGR_SW ) );) V$ e' G/ F9 y$ g
  25.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_SW_PLL;( w2 m  @- h2 q; D0 \0 \
  26.         /* 等到PLL成为系统时钟的时钟源*/
    , |+ L3 o+ b* h0 ^( V: p. F/ X+ e
  27.         while ( ( RCC->CFGR & ( uint32_t ) RCC_CFGR_SWS ) != ( uint32_t ) 0x08 )
    9 i/ S1 n/ R" k( s: s1 L
  28.         { }' @  f4 e" g6 Z  j
  29.     }
    2 G: K  S5 e: z
  30. #else, z( X6 y0 B' ^3 E
  31.     {! Y* s' b: M+ Q) ?! n+ k. j- R
  32. //设置使用外部8M晶振
    6 M) i. ]" j% P1 c, f1 Z
  33.         /* Reset the RCC clock configuration to the default reset state(for debug purpose) */7 I. m; G2 E0 B+ L
  34.         /* Set HSION bit */7 }% y8 ?6 X! }2 x
  35.         RCC->CR |= ( uint32_t ) 0x00000001;+ A6 t# f  c, I- Y

  36. 3 q+ _, r4 u' n' b, f
  37.         /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
    0 a- ^( w: @3 X7 y% d
  38. #ifndef STM32F10X_CL8 f" A. X6 ?* @
  39.         RCC->CFGR &= ( uint32_t ) 0xF8FF0000;0 w1 B+ O6 Y9 W! k4 H: C# S# q
  40. #else
    7 B* v( M) I& c8 D( q
  41.         RCC->CFGR &= ( uint32_t ) 0xF0FF0000;
    $ ~. P+ f& z: K8 d+ u5 c) @0 N& N
  42. #endif /* STM32F10X_CL */+ a3 d: Q- r& g/ ^! A( I
  43. - x& A- q1 Z) T& Q* o1 T: G) i
  44.         /* Reset HSEON, CSSON and PLLON bits */
    2 \/ ~. J- g( d9 {/ y
  45.         RCC->CR &= ( uint32_t ) 0xFEF6FFFF;2 a2 ^' N# Y8 T' u
  46. 0 o6 j5 a) K- L2 f" N
  47.         /* Reset HSEBYP bit */  X% e) _" b0 G9 d, i  x
  48.         RCC->CR &= ( uint32_t ) 0xFFFBFFFF;
    0 R# L* |) `% C9 g# k! V# ?

  49. ) p0 O  i0 W1 C$ u# u' `& }
  50.         /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
      h! r% P! T2 y' Q
  51.         RCC->CFGR &= ( uint32_t ) 0xFF80FFFF;
    , i1 G3 T4 _  _( g% ]" ~) T

  52. 6 O8 ], O% J) A7 b2 d
  53. #ifdef STM32F10X_CL: Z, w3 A! G5 g
  54.         /* Reset PLL2ON and PLL3ON bits *// Z9 b# J8 v2 h' _: }
  55.         RCC->CR &= ( uint32_t ) 0xEBFFFFFF;% E2 s) H# h- F( u) i
  56. 5 P1 ~7 U, g% S. r7 ~+ n
  57.         /* Disable all interrupts and clear pending bits  */% K, S! {3 w! G. ?
  58.         RCC->CIR = 0x00FF0000;
    5 d+ J, `( i7 F: r9 w+ a

  59. * B+ a& Q$ e+ H( Y' G. D
  60.         /* Reset CFGR2 register */7 e5 c" Q; [- [8 j/ e. M
  61.         RCC->CFGR2 = 0x00000000;
    3 p$ V" ]7 g7 ]% B
  62. #elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)' [6 S" E8 x$ p  j% M; D
  63.         /* Disable all interrupts and clear pending bits  */9 \* f0 {2 M4 A1 g  N
  64.         RCC->CIR = 0x009F0000;
    ; b+ R5 W1 o) T; W+ a
  65. : A8 y% ?  H2 r) Y
  66.         /* Reset CFGR2 register */9 {! f+ y* Y0 R' |
  67.         RCC->CFGR2 = 0x00000000;
    - A$ h4 |0 h5 |: I4 o3 l  k
  68. #else
    / @* O. {4 l7 u! H
  69.         /* Disable all interrupts and clear pending bits  */
    % w4 z6 [; y% S# N- h/ l
  70.         RCC->CIR = 0x009F0000;: D; p7 j& `7 r3 ~
  71. #endif /* STM32F10X_CL */
    ; `$ F8 X' U) s2 I5 Y( M& S

  72. 4 X. ]" \0 p, u, G8 q% k
  73. #if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
    - Y' _' I' \8 C7 ]2 D
  74. #ifdef DATA_IN_ExtSRAM5 j7 k% l4 @, i: K9 H( P. n3 z
  75.         SystemInit_ExtMemCtl();) y, A$ ], }6 b! ~  t( T
  76. #endif /* DATA_IN_ExtSRAM */
    # H; x7 P8 v# v- z
  77. #endif
    8 p& E' F, a5 X

  78. " o. p7 L# c, E
  79.         /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers *// |  E, |, |6 o2 C: L# [2 K; O
  80.         /* Configure the Flash Latency cycles and enable prefetch buffer */0 v7 E+ l1 N7 W. D* E8 `, R
  81.         SetSysClock();( H9 e2 |; T2 M8 l$ I' N- ]

  82. , M  l+ c9 c5 b1 N
  83. #ifdef VECT_TAB_SRAM
    % L' I8 L+ x7 @2 g  ?
  84.         SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */% o1 \, q, B& R2 V, F1 ?
  85. #else
    " ]5 f$ C, `* M6 z# C
  86.         SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */+ I% J% k$ w' [5 m, T0 I
  87. #endif# l8 [8 K& }% q$ N# `$ q5 K/ j
  88.     }/ r9 f2 n. H$ W

  89. 0 s$ t5 d7 K) Z9 u2 K
  90. #endif3 u/ ?7 E% _, S' Y4 B) R/ M- t
  91. }
复制代码

) g4 s- o- x6 ^+ ?内部RC默认为8M，将倍频数设置为９，这样使用内部RC振荡器之后，时钟频率就是36MHz。为使用外部晶振频率72MHz的一半。4 w% ^8 }3 k% [& U6 X
5 e! {$ |, {9 ], p) g+ r
  1.   /*PLLCLK=8/2*9=36MHz  设置倍频得到时钟源PLL的频率*/1 H- u" n! b) x1 D& T/ J! \" P% U
  2.         RCC->CFGR |= ( uint32_t ) RCC_CFGR_PLLMULL9;                         //设置倍频后的频率
复制代码

- Q$ x, W) _" d: ~$ h3 D这时候在运行代码，用示波器测试LED的电平，发现是高电平200ms，低电平200ms。比使用外部时钟慢了一半，说明使用内部RC振荡器的设置代码是正确的。* Z2 G  P& F1 j5 r' g
* C- z7 b6 r! p- ]9 Q1 c0 V2 D5 [

8 m/ ^1 |2 N3 `+ h8 K: T
赞 收藏 评论0 发布时间：2022-3-22 13:00

举报

0个回答

所属标签

相似分享

官网相关资源

关于
意法半导体
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
