启动流程
H7的启动流程我们再说一下：

系统上电复位，进入启动文件 startup_stm32h743xx.s，在这个文件里面执行复位中断服务程序。
' N) j7 c$ q7 l' J* n; K在复位中断服务程序里面执行函数 SystemInit，此函数在文件 system_stm32h7xx.c 里面。
之后是调用启动文件__main，最终进入到 main函数
! e# }0 g, V0 G4 b7 j进入到 main 函数就可以开始用户应用程序编程了。在程序运行之前需要：
MPU 初始化，需要用到库文件 stm32h7xx_hal_cortex.c 和 stm32h7xx_hal_cortex.h。
* L2 z# i+ B. [0 p+ `) l1 ~Cache 初始化，需要用到 core_cm7.h 文件。
HAL 库初始化函数 HAL_Init，对Systick滴答定时器初始化，需要用到文件 stm32h7xx_hal.c。
! P/ e, w. v0 T" x! g1 y系统时钟初始化，需要用到库文件 stm32h7xx_hal_rcc.c

要注意的是，Hal库的SystemInit函数对于时钟只做了：复位 RCC 时钟配置为默认复位值（默认开启 HSI） 并没有做其他的配置，所以时钟初始化还要用户自己配置。
' Z4 Y7 ^  v3 d/ x/ H
; h+ _; H4 m2 V+ y我们今天关心的就是最后一步的系统时钟初始化
- }* X" S) I& Y7 w% \
上面的四步，在执行完HAL_Init之后，系统还在用内部高速时钟 HSI，对于 H7 来说，HSI 主频是 64MHz

修改时钟配置
0 }  d+ F* U, X2 ]那么我们来看下如何修改时钟的配置：

/ {1 B! H6 q& _4 Y+ k+ y% }9 [  r第 1 步：在 stm32h7xx_hal_conf.h 文件配置 HSE_VALUE
配置的大小要跟板子的实际晶振大小匹配。

我使用的外部晶振是25Mhz的 所以配置为25000000

1. #if !defined (HSE_VALUE)
   # t3 u7 Z1 Q' N/ I9 e# J
2. #define HSE_VALUE ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */
   : H; o: o' i9 l
3. #endif /* HSE_VALUE */

复制代码

+ Q4 X8 _2 }2 r0 p7 C, v第 2 步：然后我们初始化时钟，最主要的就是两个结构体参数和两个函数：

1. RCC_ClkInitTypeDef RCC_ClkInitStruct;  // 配置时钟源相关参数

2. RCC_OscInitTypeDef RCC_OscInitStruct;  //配置系统时钟源及各个外设分频系数

复制代码

1. HAL_RCC_OscConfig()  //配置时钟源相关参数
   ! v* Y5 F# w2 [. `- p
2. HAL_RCC_ClockConfig() //配置系统时钟源及各个外设分频系数
   # x% }! I) n6 V! T) M

复制代码

HAL_RCC_OscConfig()
HAL_RCC_OscConfig() ， 该 函 数 在 HAL 库 关 键 头 文 件stm32h7xx_hal_rcc.h 中声明，在文件 stm32h7xx_hal_rcc.c 中定义。首先我们来看看该函数声明：

1. __weak HAL_StatusTypeDef HAL_RCC_OscConfig(RCC_OscInitTypeDef *RCC_OscInitStruct);

复制代码

只有一个RCC_OscInitTypeDef 结构体参数，我们来看下这个结构体：
8 l9 \% b$ |, R% J
7 `% W- H, Z0 ]0 {. \

1. typedef struct

2. {
   ! [" I' n, a! ~  r& G7 x
3. uint32_t OscillatorType; //需要选择配置的振荡器类型
   # k# u- w2 g$ a" z
4. uint32_t HSEState; //HSE 状态
   - _" h( v9 }% A& n2 B
5. uint32_t LSEState; //LSE 状态
   + }+ ~. a$ c4 Z! u
6. uint32_t HSIState; //HIS 状态
   6 Q* i9 G0 b$ l3 _& w. U
7. uint32_t HSICalibrationValue; //HIS 校准值
   # Y( l8 @5 I1 l; y% d% q  @
8. uint32_t LSIState; //LSI 状态

9. uint32_t HSI48State //HSI48 的状态

10. uint32_t CSIState; //CSI 状态
    * D) d2 @0 F# e' L2 c. B# O
11. uint32_t CSICalibrationValue; //CSI 校准值
    9 l4 {, N% y7 S$ p4 N% Q
12. RCC_PLLInitTypeDef PLL; //PLL 配置
    4 M/ S. ^2 R0 n% c$ Y
13. }RCC_OscInitTypeDef;

复制代码

9 V* N! w3 Y) G# b! C7 D第一个就是选择振荡器的类型，比如我们要开启 HSE，那么我们会设置 OscillatorType 的值为 RCC_OSCILLATORTYPE_HSE，然后设置 HSEState 的值为 RCC_HSE_ON 开启 HSE。对于其他时钟源 HSI,LSI 和 LSE，配置方法类似

4 d5 @- }( I7 {9 F# U1 b7 J最后有一个 RCC_PLLInitTypeDef PLL; //PLL 配置
3 U3 c( f0 j2 `: a

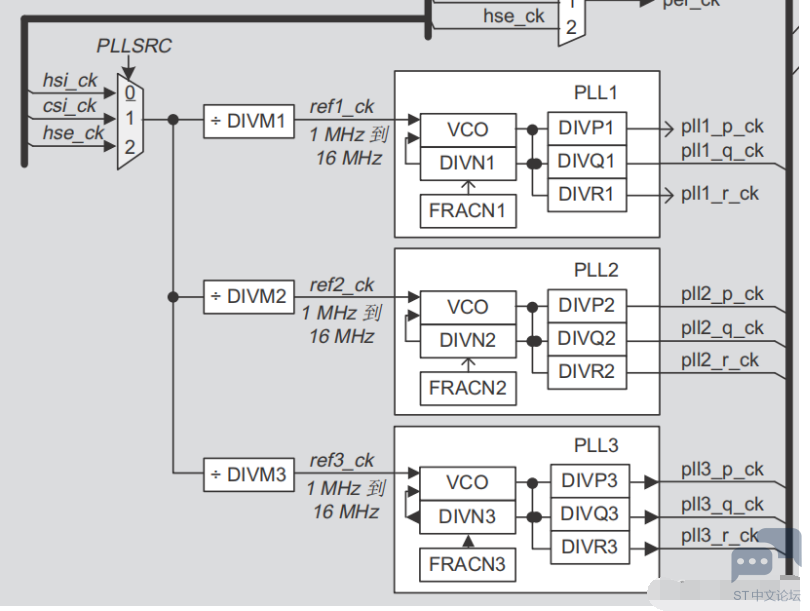

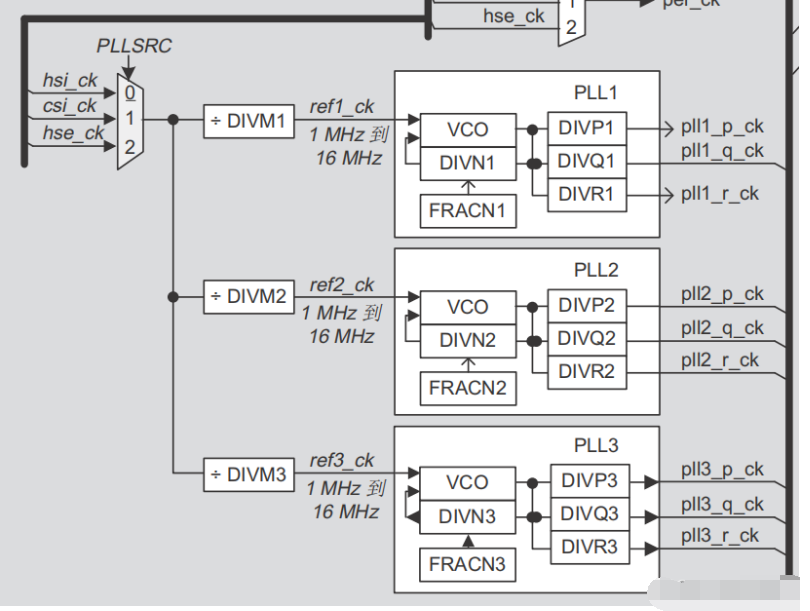

2 `: ~; M  V+ B6 H' b  u这个就是配置锁相环了，结构体参数如下

1. typedef struct
   6 t3 P/ ~& V% }( f/ u
2. {
   0 v" O6 }; A! ?: K' a
3. uint32_t PLLState; //PLL 状态

4. uint32_t PLLSource; //PLL 时钟源
   ) H* x0 U; P3 s+ F( v' y
5. uint32_t PLLM; //PLL 分频系数 M

6. uint32_t PLLN; //PLL 倍频系数 N
   ( ^: C. I- ]8 `
7. uint32_t PLLP; //PLL 分频系数 P

8. uint32_t PLLQ; //PLL 分频系数 Q

9. uint32_t PLLR; //PLL 分频系数 R

10. uint32_t PLLRGE; //PLL1 时钟输入范围

11. uint32_t PLLVCOSEL; //PLL1 时钟输出范围
    ( k) D) S8 _  F/ V
12. uint32_t PLLFRACN; //PLL1 VCO 乘数因子的小数部分

13. }RCC_PLLInitTypeDef;

复制代码

这里的分频系数，全部都是PLL锁相环内部控制，我们要做的就是明白具体的公式就行
/ E4 ~$ W. ]* o, ]) Z% `5 r7 GFvco:VCO频率
* o' C7 B+ A" k# `7 u2 E% UFsys:系统时钟频率,也是PLL1的p分频输出时钟频率 pll1_p_ck
FpllqLL1的q分频输出时钟频率 pll1_q_ck
ref1_ck: PLL输入时钟频率,可以是HSI,CSI,HSE等.
6 j* Q; ~) `$ a: w3 ~+ [/ U
pllnLL1倍频系数(PLL倍频),取值范围:4~512.
0 {! n5 P$ b$ B# M/ spllmLL1预分频系数(**LL之前的分频),取值范围:2~63.
pllpLL1的p分频系数(PLL之后的分频),分频后作为系统时钟,取值范围:2~128.(且必须是2的倍数)
, m' B) k  B5 _# b9 mpllqLL1的q分频系数(PLL之后的分频),取值范围:1~128.

+ D7 d! I2 M5 F  L% J) S
% u3 o0 M$ A: f/ h
5 J( b+ F0 E, Z0 h  a0 c

1. VCO频率: Fvco= ref1_ck*(plln/pllm);

2. pll1_p_ck频率: Fsys=Fvco/pllp= ref1_ck*(plln/(pllm*pllp));
     x3 Y& o: Q- W
3. pll1_q_ck频率: Fpllq=Fvco/pllq= ref1_ck*(plln/(pllm*pllq));

复制代码

, j8 h; d2 K  J+ P
  b' Y& x! Z. P, \/ p; |

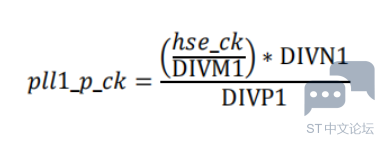

2 K3 x" H  N4 t0 P7 {6 a9 Y. N9 ^具体的公式如下，上一篇也有讲解
* R, J; E- d/ F+ w& u) E
7 Z! o  Q. o& W" Y
, T3 L: `4 V, J' ^
HAL_RCC_ClockConfig()
' G2 u2 @/ p! I2 G. ^接下来我们就要看 HAL_RCC_ClockConfig()函数，声明如下：

1. HAL_StatusTypeDef HAL_RCC_ClockConfig(RCC_ClkInitTypeDef *RCC_ClkInitStruct,
   & C! A: o5 H- y* ]. ^/ `6 V/ q4 p
2. uint32_t FLatency);

复制代码

% c" M8 U$ P$ N一共有两个参数：第一个入口参数 RCC_ClkInitStruct 是结构体 RCC_ClkInitTypeDef
指针类型，用来设置 SYSCLK 时钟源以及 SYSCLK、AHB,APB1、APB2、APB3 和 APB4 的分
频系数。第二个入口参数 FLatency 用来设置 FLASH 延迟
5 L0 g5 g0 r8 ]/ F% Z
我们开看下RCC_ClkInitTypeDef 具体位置在stm32h7xx_hal_rcc.h 中声明

1. typedef struct

2. {
   : b+ m  Q$ I& B# s
3.   uint32_t ClockType;             /*!< 要配置的时钟。
   4 u: [% r* p* j* |' j% z/ F$ K
4.                               该参数可以是@ref RCC_System_Clock_Type 的值     */
   ! M6 w2 y  T( E8 l6 i- a* Z
5.
   6 R, o9 F  M6 B7 r4 y  W" J
6.   uint32_t SYSCLKSource;          /*!< 用作系统时钟的时钟源（SYSCLKS）*/
   8 y% w# U* M5 M
7.

8.   uint32_t SYSCLKDivider;         /*!< 系统时钟分频    */
   - B- h! K2 W, K2 M! n" z) k2 C
9.
   - \! L; c. X8 ^' s8 C; d& o
10.   uint32_t AHBCLKDivider;         /*!< AHB分频 */

11.

12.   uint32_t APB3CLKDivider;        /*!APB3分频*/

13.

14.   uint32_t APB1CLKDivider;        /*!APB1分频*/
    7 i1 E5 I! g' p/ \0 t) L$ [3 Q! X$ p
15.   uint32_t APB2CLKDivider;        /*!APB2分频*/

16.   uint32_t APB4CLKDivider;      /*!APB4分频*/

17. }RCC_ClkInitTypeDef;
      V- Y& f; V( g; O$ Z

复制代码

! `# k5 e$ A4 R第一个参数 ClockType 配置说明我们要配置的是 SYSCLK，HCLK、D1PCLK1(PCLK3)、
2 E' [; Q1 `4 A) d& n5 zPCLK1、PCLK2 和 D3PCLK1(PCLK4)六个时钟。
# }( p+ W. i% n  K* Q第二个参数 SYSCLKSource 配置选择系统时钟源为 PLL。
8 ?* L) }* V& {第三个参数 SYSCLKDivider 配置 SYSCLK 分频系数
% {$ b+ E& R# i0 x第四个参数 AHBCLKDivider 配置 AHB 分频系数
6 O9 c1 \# d+ _7 d) A第五个参数 APB1CLKDivider 配置 APB1 分频系数
第六个参数 APB2CLKDivider 配置 APB2 分频系数
4 W1 d- s& W* b2 I% q9 I: I第七个参数 APB3CLKDivider 配置 APB3 分频系数
第八个参数 APB4CLKDivider 配置 APB4 分频系数

* Z  r: L, A, i+ J' ]6 S) L这个在下面有详细的介绍
# A% X3 X8 G3 y3 d
& A. e+ |* C: F6 v6 F2 Y然后我们看第二个参数：FLatency 用来设置 FLASH 延迟和调压器VOS

' b! Q. s: C  A4 O, @$ D那就需要知道Flash 读操作

Flash 读操作 是每次读取完Flash数据，需要延时一定时间，确保之后的数据传输正常
! u6 C: M9 Y6 t
VOS：在STM32H7中，系统Flash的受到调压器输出电压级别选择（VOS）的影响（在电源控制寄存器中）
* Y" |6 U- p, }" N9 O
为了得到最高的FLASH读取速度，我们需要设置VOS级别为1 然后等待数设置为4 就可以得到最高的Flash读取速度，ST 官方例程使用的就是 4 个 等待状态数
* w" B  [- k9 q- G2 K

- @8 ^: B5 r* a* `
STM32H7xx参考手册 112页

7 P4 w% H; [* U8 O最终代码如下：
' z7 H: ]1 J* v, w
  |( I3 V9 u# c$ U2 r4 g! i都做了注释
! ]; }6 W6 t8 S, g6 ?! v# o
5 `- w' b" ?( b% g) S/ x

1.

2.

3. /*
   : ]% |3 y: z7 X) l
4. *********************************************************************************************************
   0 Y  t3 Y$ i5 V8 v8 ^# ~
5. *        函 数 名: SystemClock_Config
   3 \/ E* l9 @  U3 u3 ]6 I# W
6. *        功能说明: 初始化系统时钟
   - N( M$ Q/ ~  |* f4 F7 x$ K
7. *                    System Clock source            = PLL (HSE)

8. *                    SYSCLK(Hz)                     = 400000000 (CPU Clock)
   ) ^! e7 W5 g' w
9. *                   HCLK(Hz)                       = 200000000 (AXI and AHBs Clock)
   0 @; @/ d: \- d% B- ~6 M
10. *                    AHB Prescaler                  = 2

11. *                    D1 APB3 Prescaler              = 2 (APB3 Clock  100MHz)

12. *                    D2 APB1 Prescaler              = 2 (APB1 Clock  100MHz)

13. *                    D2 APB2 Prescaler              = 2 (APB2 Clock  100MHz)

14. *                    D3 APB4 Prescaler              = 2 (APB4 Clock  100MHz)

15. *                    HSE Frequency(Hz)              = 25000000

16. *                    VDD(V)                         = 3.3
    ) }) ]$ n, [& q: \0 V
17. *                    Flash Latency(WS)              = 4

18. *        形    参:
    * C2 A) k) ^( c/ p& k3 c
19. *           plln:PLL1倍频系数(PLL倍频),取值范围:4~512.
    3 _! Z9 q+ o/ Z5 {( B- ^1 v: l
20. *                        pllm:PLL1预分频系数(**LL之前的分频),取值范围:2~63.

21. *                        pllp:PLL1的p分频系数(PLL之后的分频),分频后作为系统时钟,取值范围:2~128.(且必须是2的倍数)
    : U) ~. V1 _: c3 ?( W, |( U
22. *                        pllq:PLL1的q分频系数(PLL之后的分频),取值范围:1~128.

23. *
    + j7 ^% r5 n& Z  W: Z" Z7 @
24. *

25. *            Fvco:VCO频率

26. *            Fsys:系统时钟频率,也是PLL1的p分频输出时钟频率 pll1_p_ck

27. *            Fpllq:PLL1的q分频输出时钟频率  pll1_q_ck

28. *            ref1_ck: PLL输入时钟频率,可以是HSI,CSI,HSE等.
    % l5 U2 a* C) D; p
29. *
    8 ]* u5 p8 w# C8 \
30. *

31. *            plln:PLL1倍频系数(PLL倍频),取值范围:4~512.

32. *                         pllm:PLL1预分频系数(**LL之前的分频),取值范围:2~63.

33. *                     pllp:PLL1的p分频系数(PLL之后的分频),分频后作为系统时钟,取值范围:2~128.(且必须是2的倍数)

34. *                         pllq:PLL1的q分频系数(PLL之后的分频),取值范围:1~128.

35. *
    - V7 U& K% W8 D
36. *
    # w4 D4 G6 J) L$ h' `. {& W
37. *

38. *                         VCO频率: Fvco= ref1_ck*(plln/pllm);
    7 a7 w# |0 W# N% M9 P+ v
39. *                         pll1_p_ck频率: Fsys=Fvco/pllp= ref1_ck*(plln/(pllm*pllp));

40. *                         pll1_q_ck频率: Fpllq=Fvco/pllq= ref1_ck*(plln/(pllm*pllq));
    * U5 V8 O6 P- g; {. U
41. *
    ' ~( Z4 i2 m3 w8 k" m1 z
42. *                        CPU频率(rcc_c_ck)=pll1_p_ck频率=400Mhz

43. *                        rcc_aclk=rcc_hclk3=200Mhz
    + ~2 B5 M$ W$ |0 q- j
44. *                        AHB1/2/3/4(rcc_hclk1/2/3/4)=200Mhz

45. *                        APB1/2/3/4(rcc_pclk1/2/3/4)=100Mhz

46. *                        FMC时钟频率=pll2_r_ck=((25/25)*512/2)=256Mhz
    ) v8 Q# R& y. y% n' {- m% d' F! l
47. *

48. *

49. *          外部晶振为25M的时候,推荐值:plln=160,pllm=5,pllp=2,pllq=2.

50. *          得到:Fvco=25*(160/5)=800Mhz

51. *          CPU频率Fsys= pll1_p_ck频率=800/2=400Mhz

52. *          pll1_q_ck频率=800/2=400Mhz

53. *        返 回 值: 无

54.
    2 Q7 O. O4 L1 {0 P! o: m5 z
55. *********************************************************************************************************
    - p1 `# ~0 s6 s5 G  A& {
56. */
    9 }0 @0 ^0 z9 }
57. void SystemClock_Config(u32 plln,u32 pllm,u32 pllp,u32 pllq)

58. {
    6 C* Z/ v0 J4 \: H5 F/ x* m
59.         HAL_StatusTypeDef ret=HAL_OK;
    - G* N  G, K1 `* s) q
60.         RCC_ClkInitTypeDef RCC_ClkInitStruct;
    # q2 \% k1 d+ g
61.         RCC_OscInitTypeDef RCC_OscInitStruct;
    / ~0 v  W4 b) d, K9 p$ ~
62.          /*使能供电配置更新 */
    8 n6 `3 z$ b. H# x" C
63.         MODIFY_REG(PWR->CR3,PWR_CR3_SCUEN, 0);
    : a( @* l- q* B) \
64.
    2 P. e3 N% M' Y; Y; s7 M& m0 a
65.         /*

66.       1、芯片内部的LDO稳压器输出的电压范围，可选VOS1，VOS2和VOS3，不同范围对应不同的Flash读速度，

67.          详情看参考手册的Table 12的表格。
    , i+ K  f4 o6 T+ O
68.       2、这里选择使用VOS1，电压范围1.15V - 1.26V。
    1 Q; d: L' y7 ]* r1 w
69.     */

70.         __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

71.
    / d% o! Q! C- W1 t+ \! H0 f# ]
72.         while ((PWR->D3CR & (PWR_D3CR_VOSRDY)) != PWR_D3CR_VOSRDY) {}
    1 A+ {; c- j* S* `( O
73.

74.

75.                 /* 使能HSE，并选择HSE作为PLL时钟源 */

76.         RCC_OscInitStruct.OscillatorType=RCC_OSCILLATORTYPE_HSE;

77.         RCC_OscInitStruct.HSEState=RCC_HSE_ON;

78.         RCC_OscInitStruct.HSIState=RCC_HSI_OFF;
    : e; ^  k" u) H" i3 N3 ~: t
79.         RCC_OscInitStruct.CSIState=RCC_CSI_OFF;
    " l' q" v: l/ E& b* J5 A
80.         RCC_OscInitStruct.PLL.PLLState=RCC_PLL_ON;

81.         RCC_OscInitStruct.PLL.PLLSource=RCC_PLLSOURCE_HSE;
    # ~# p  p, Z" b4 s8 W; T
82.

83.         RCC_OscInitStruct.PLL.PLLN=plln;
    . e: s- h' f2 n. [& l, c- z, B
84.         RCC_OscInitStruct.PLL.PLLM=pllm;

85.         RCC_OscInitStruct.PLL.PLLP=pllp;
    % h) E) ~$ E. z" \( z
86.         RCC_OscInitStruct.PLL.PLLQ=pllq;

87.

88.         RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;
    ' X9 t2 w) N7 k5 f8 L4 N* q  F5 ~
89.         RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;

90.         ret=HAL_RCC_OscConfig(&RCC_OscInitStruct);
    % _) @+ m- P: R) Y, a5 r
91.         if(ret!=HAL_OK) while(1);

92.
    + j$ [' N  B0 y1 @  V
93.
    4 m  S; f( l4 ?# P8 c
94.

95.                 /*

96.        选择PLL的输出作为系统时钟

97.        配置RCC_CLOCKTYPE_SYSCLK系统时钟
    4 N2 J0 `- a6 E3 w+ o
98.        配置RCC_CLOCKTYPE_HCLK 时钟，对应AHB1，AHB2，AHB3和AHB4总线
    1 \% i1 o' c9 r! F/ ^
99.        配置RCC_CLOCKTYPE_PCLK1时钟，对应APB1总线

100.        配置RCC_CLOCKTYPE_PCLK2时钟，对应APB2总线
     2 `" o" ]0 P" x2 o3 L& d! L1 V
101.        配置RCC_CLOCKTYPE_D1PCLK1时钟，对应APB3总线

102.        配置RCC_CLOCKTYPE_D3PCLK1时钟，对应APB4总线
     " y7 i% Q' A3 \* _- G7 P
103.                 AHB 分频系数为 2，故其频率为HCLK=SYSCLK/2=200MHz。

104.                 APB1 分频系数为 2，故其频率为 PCLK1=HCLK/2=100MHz。

105.                 APB2分频系数为 2，故其频率为 PCLK2=HCLK/2=200/2=100MHz,
     # |5 g8 y6 R0 F5 S" K, l& k( n
106.                 APB3 分频系数为 2，故其频率PCLK3=HCLK/2=200/2=100MHz,

107.                 APB4 的分频系数为 2，故其频率 PLCK4=HCLK/2=200/2=100MHz
     6 u! d! ]' `& c, E
108.     */
     : J$ G/ P& r9 U7 {4 ~
109.
     3 ~/ I8 a: [3 J3 Z+ Q
110.         RCC_ClkInitStruct.ClockType=(RCC_CLOCKTYPE_SYSCLK|\
     " y* @' C& K9 u9 U; |  ]
111.                                 RCC_CLOCKTYPE_HCLK |\
     ( e2 s* C% Q; J2 r! \# \+ ~, K# G
112.                                 RCC_CLOCKTYPE_D1PCLK1 |\

113.                                 RCC_CLOCKTYPE_PCLK1 |\

114.                                 RCC_CLOCKTYPE_PCLK2 |\
     1 A( f0 s$ I" g: c1 M
115.                                 RCC_CLOCKTYPE_D3PCLK1);

116.
     3 l/ I+ a0 [, Q  l$ H
117.         RCC_ClkInitStruct.SYSCLKSource=RCC_SYSCLKSOURCE_PLLCLK;
     & F) n/ V/ V9 S; I2 y
118.         RCC_ClkInitStruct.SYSCLKDivider=RCC_SYSCLK_DIV1;
     + o3 z/ F- n6 `/ b' d5 |0 |$ X
119.         RCC_ClkInitStruct.AHBCLKDivider=RCC_HCLK_DIV2;

120.         RCC_ClkInitStruct.APB1CLKDivider=RCC_APB1_DIV2;

121.         RCC_ClkInitStruct.APB2CLKDivider=RCC_APB2_DIV2;
     * X& S8 j; G$ S& {! S, N' h7 _, @
122.         RCC_ClkInitStruct.APB3CLKDivider=RCC_APB3_DIV2;
     - ?* p+ Y7 a& Q  N; i1 p  v
123.         RCC_ClkInitStruct.APB4CLKDivider=RCC_APB4_DIV2;
     0 ~3 k' Q' x" s% }& e6 l; y) g
124.
     ! ~- Z' r( [+ F+ Q: ^! z
125.         /* 此函数会更新SystemCoreClock，并重新配置HAL_InitTick */

126.         ret=HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
     - ~$ N1 _/ `6 F5 h4 ?
127.         if(ret!=HAL_OK) while(1);
     + z5 R: B; s! R, J
128.

129.

130.
       C! o( T5 [/ H% T
131.    /*   使用IO的高速模式，要使能IO补偿，即调用下面三个函数
     ! H  w' ?, E( T* z
132.       （1）使能CSI clock
     : V9 d6 z! {9 Z( X0 p
133.       （2）使能SYSCFG clock
     - @5 z3 B$ M1 u$ F! i% ~1 s) Z
134.       （3）使能I/O补偿单元， 设置SYSCFG_CCCSR寄存器的bit0

135.     */
     1 z, }# Q; k  g1 ^$ |& G- d6 H5 @/ k
136.         __HAL_RCC_CSI_ENABLE() ;
     6 G( A8 z$ w  m$ {; d# x- I  U
137.

138.         __HAL_RCC_SYSCFG_CLK_ENABLE() ;
     , J1 m4 @( g" X9 q) c# _$ w- }
139.

140.         HAL_EnableCompensationCell();
     ! B& h" x, K% O# s2 R% a( }
141.

142. }


复制代码

9 G5 j, h, b: e3 _主函数调用：
: l6 J0 p' j: L: j8 s
- ?* S2 H2 Y' w; M/ p; p

1.         SystemClock_Config(160,5,2,4);            //设置时钟400Mhz

复制代码

( }3 j9 ~; S9 C# K' z/ J
, m4 l: X; J% n" [
