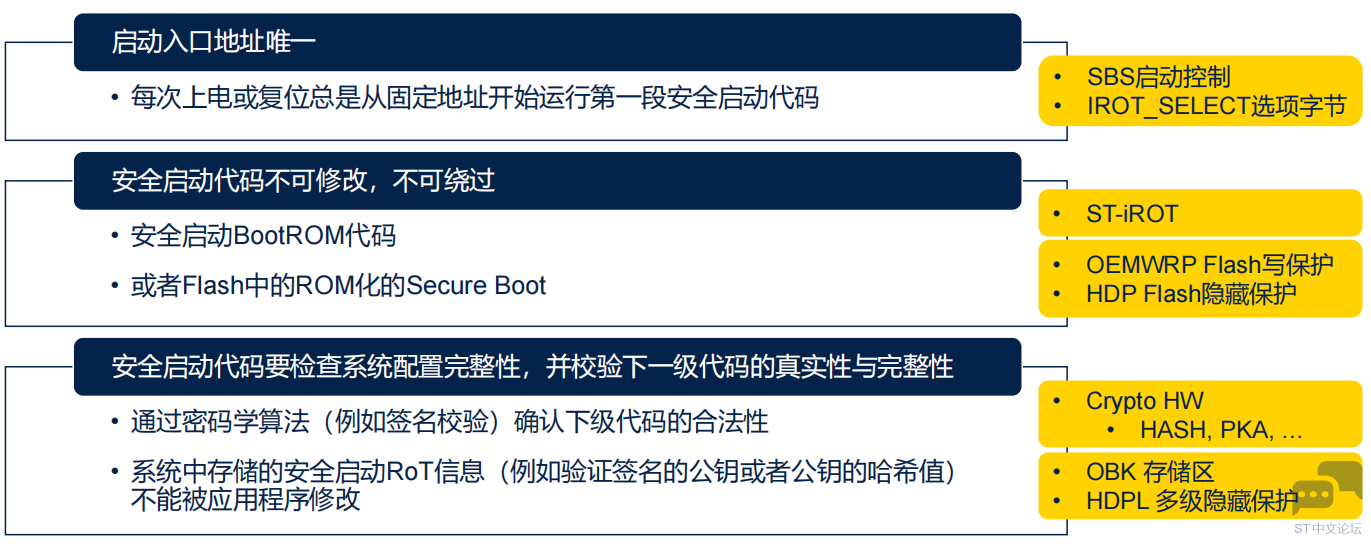

一、安全启动RoT硬件支持

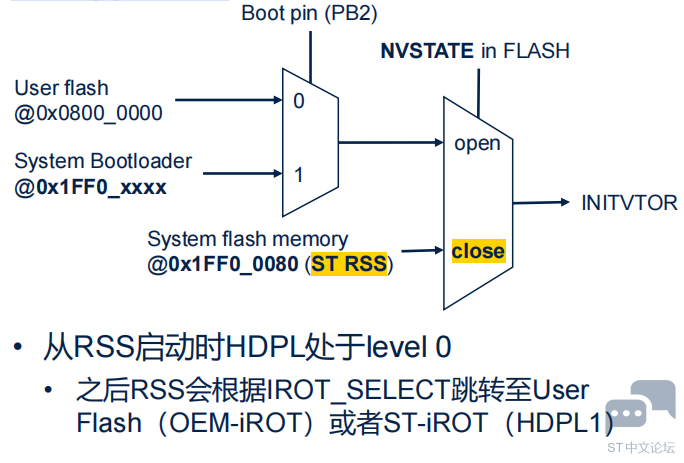

二、启动入口选择和启动控制

1、SBS启动控制

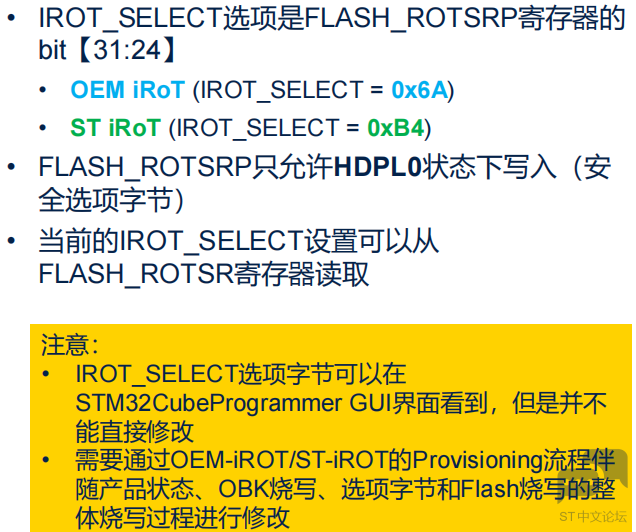

2、IROT_SELECT选项字节 （H7S)

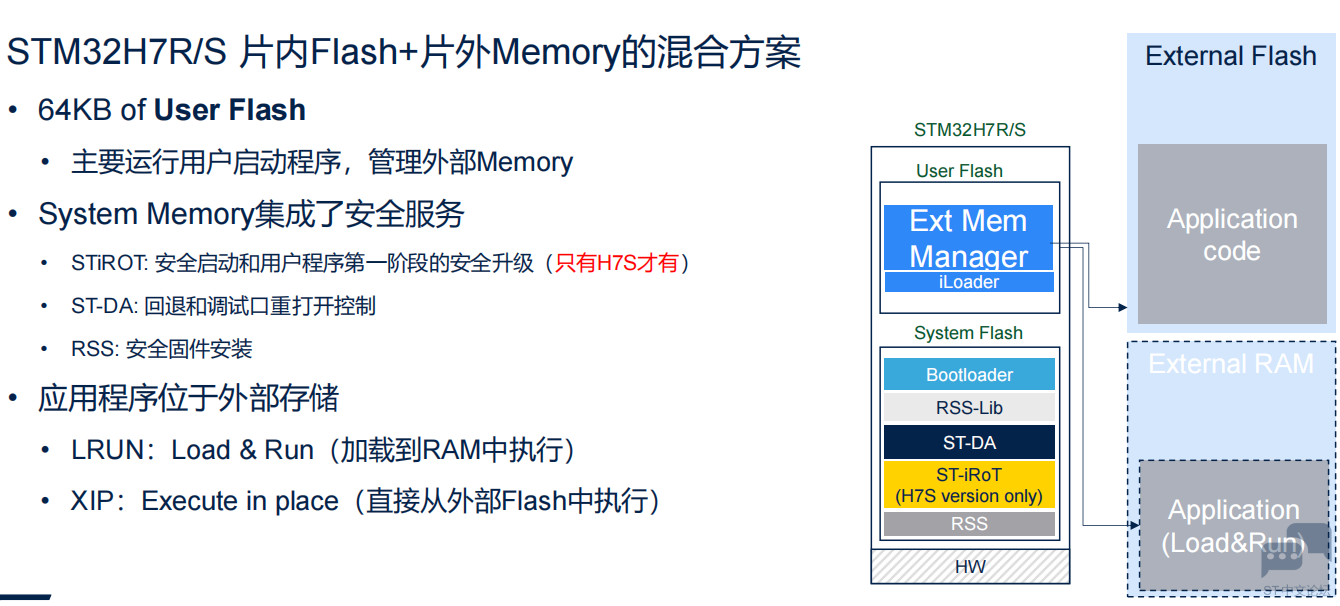

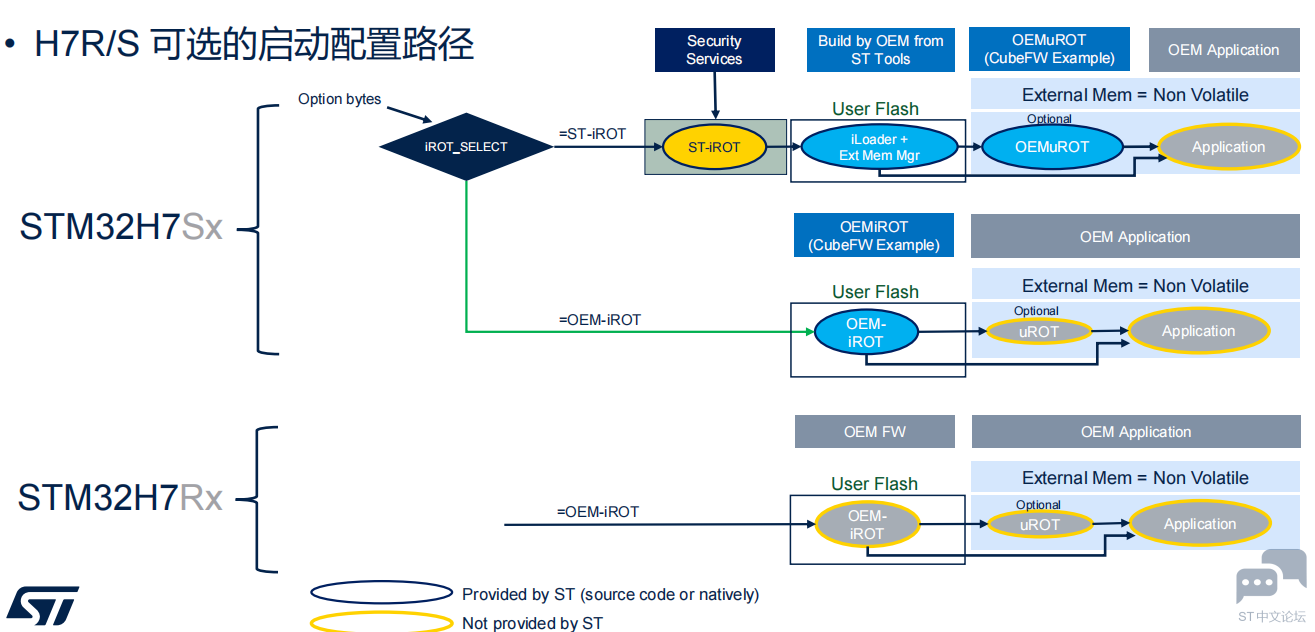

三、STM32H7R/S 安全启动路径

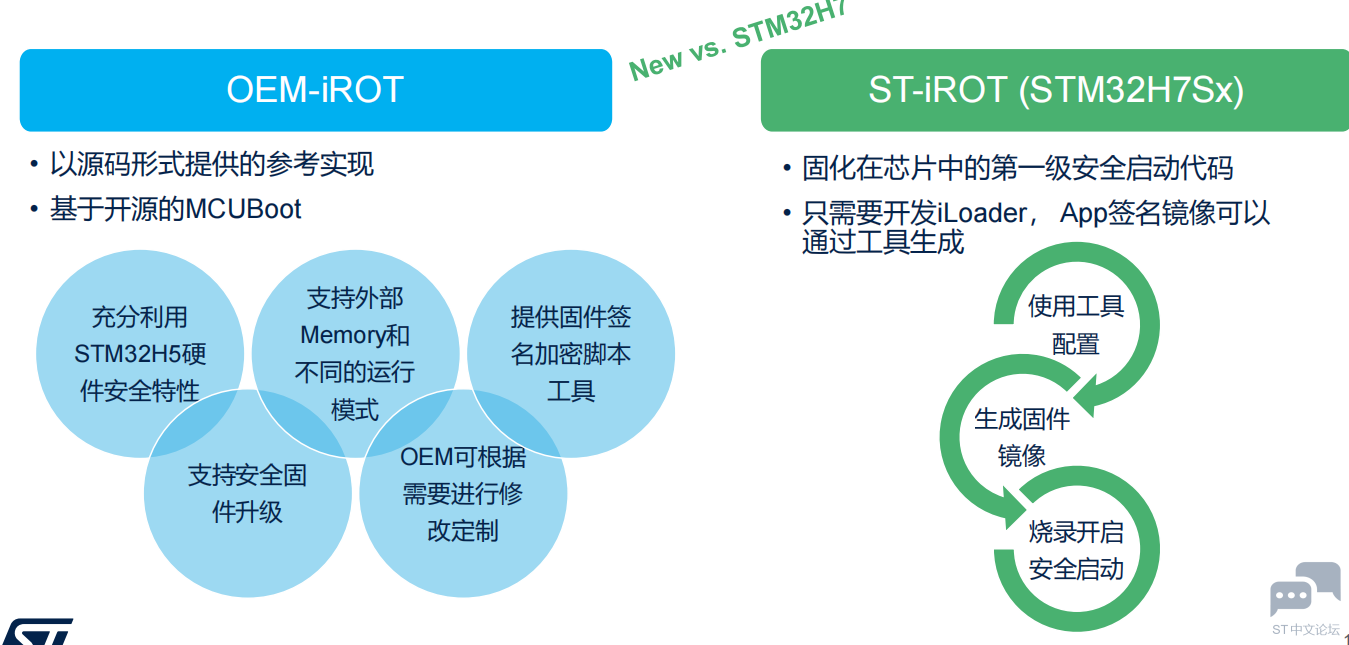

四、STM32H7R/S 安全启动解决方案 OEM-iROT和ST-iROT

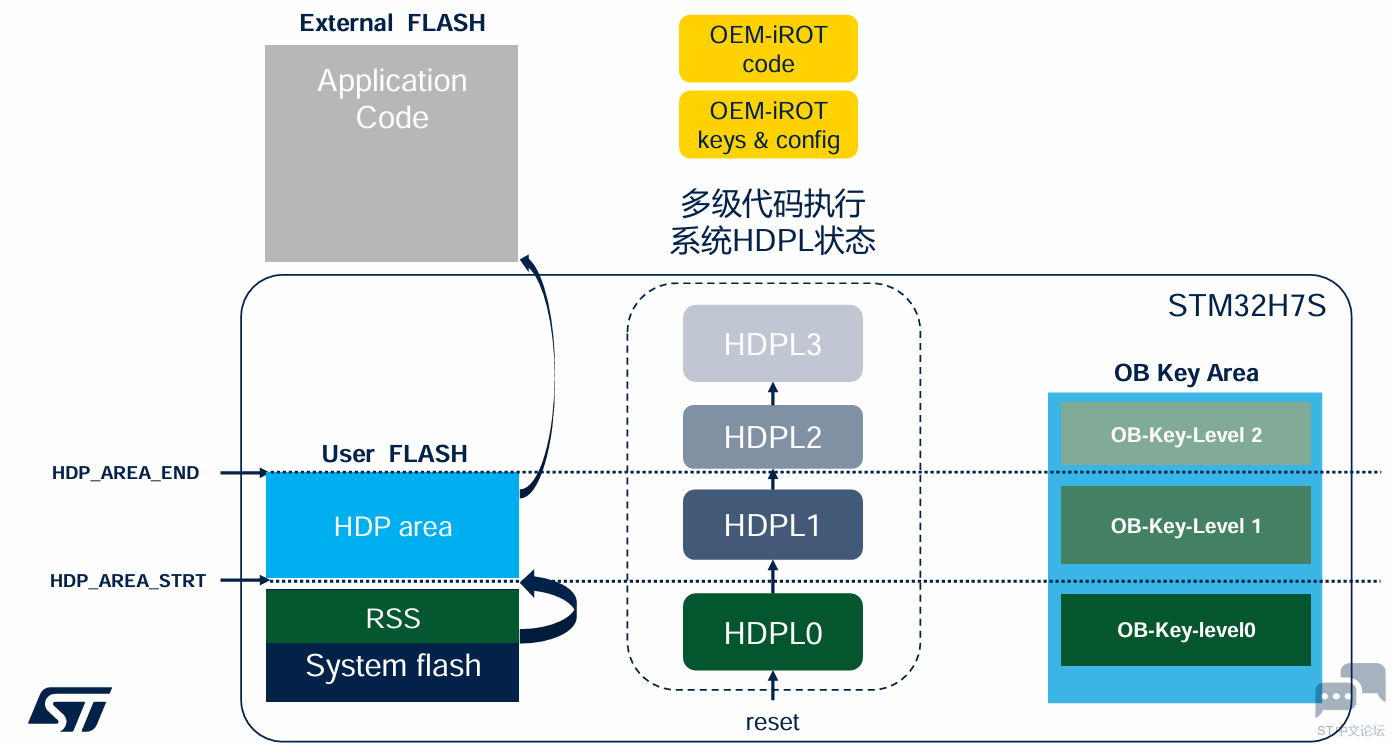

五、STM32H7S 安全启动：OEM-iROT

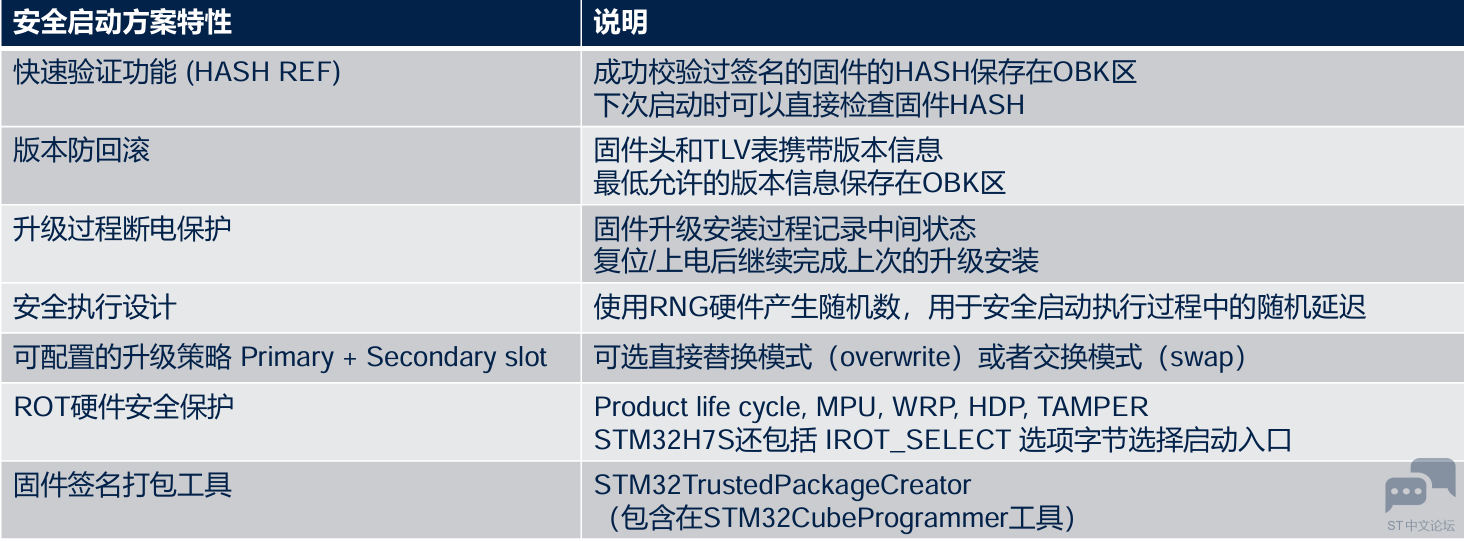

1、主要特性

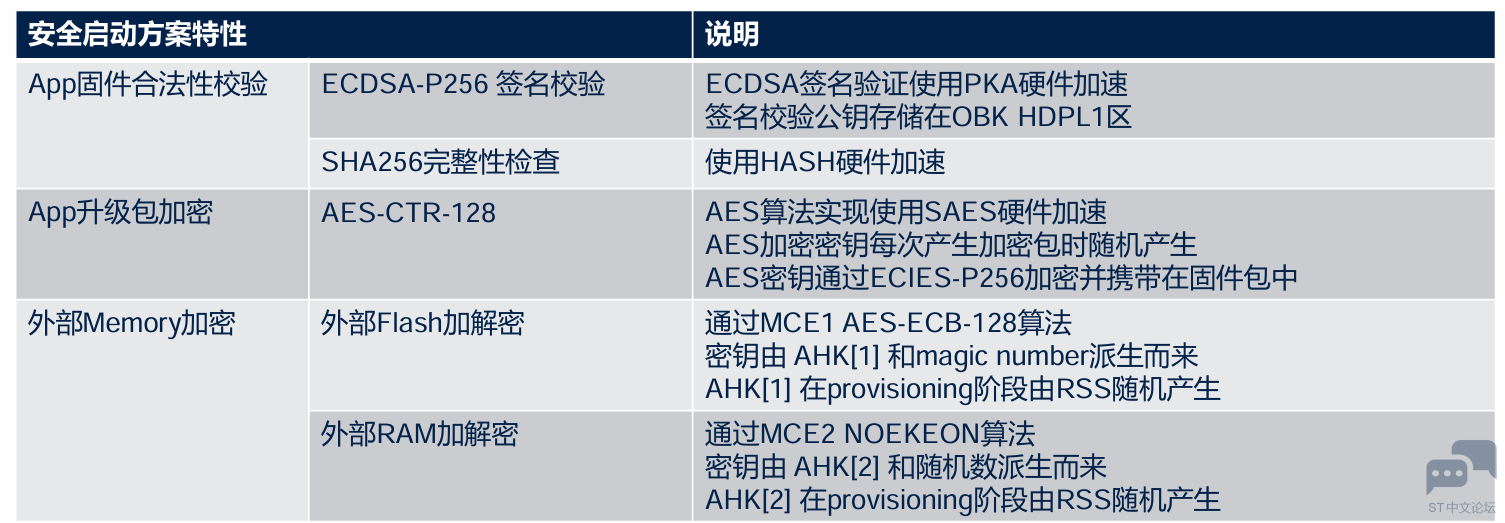

六、App固件的合法性和完整性检查------ECC签名校验

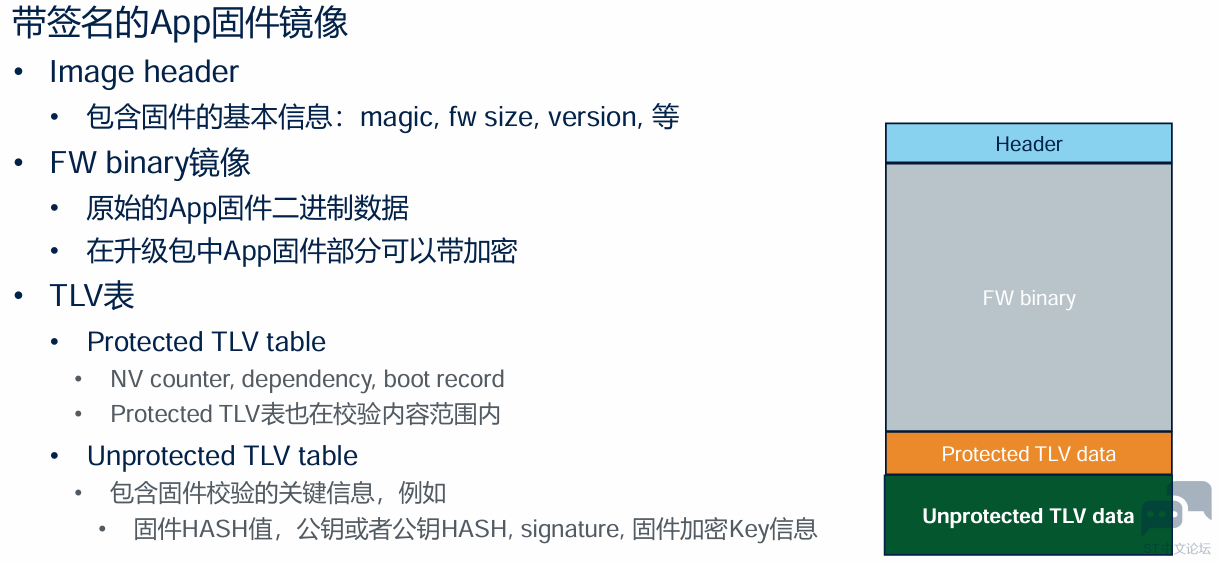

七、Image Format Example

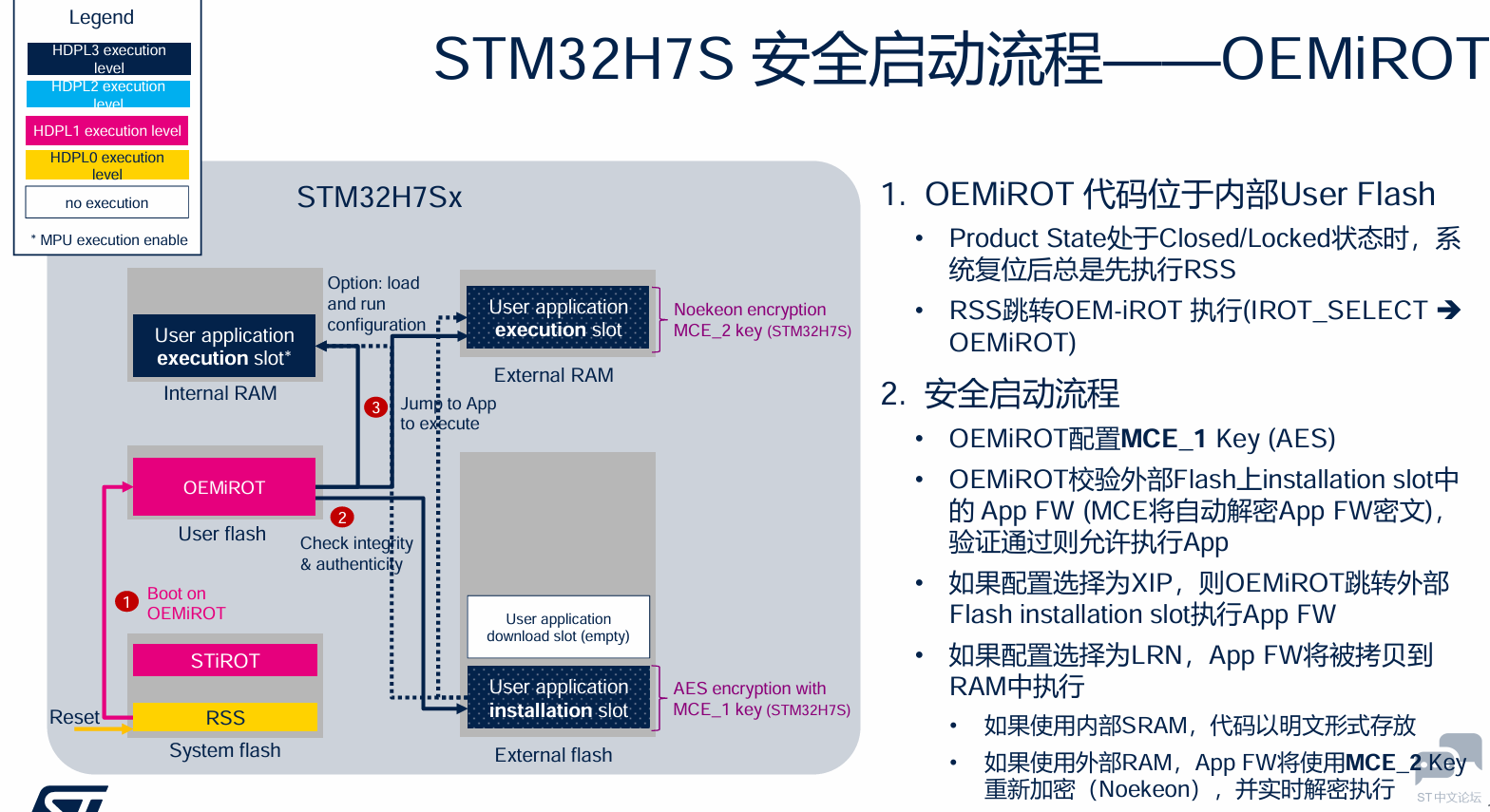

八、STM32H7S 安全启动流程——OEMiROT

九、STM32H7S 安全升级流程——OEMiROT

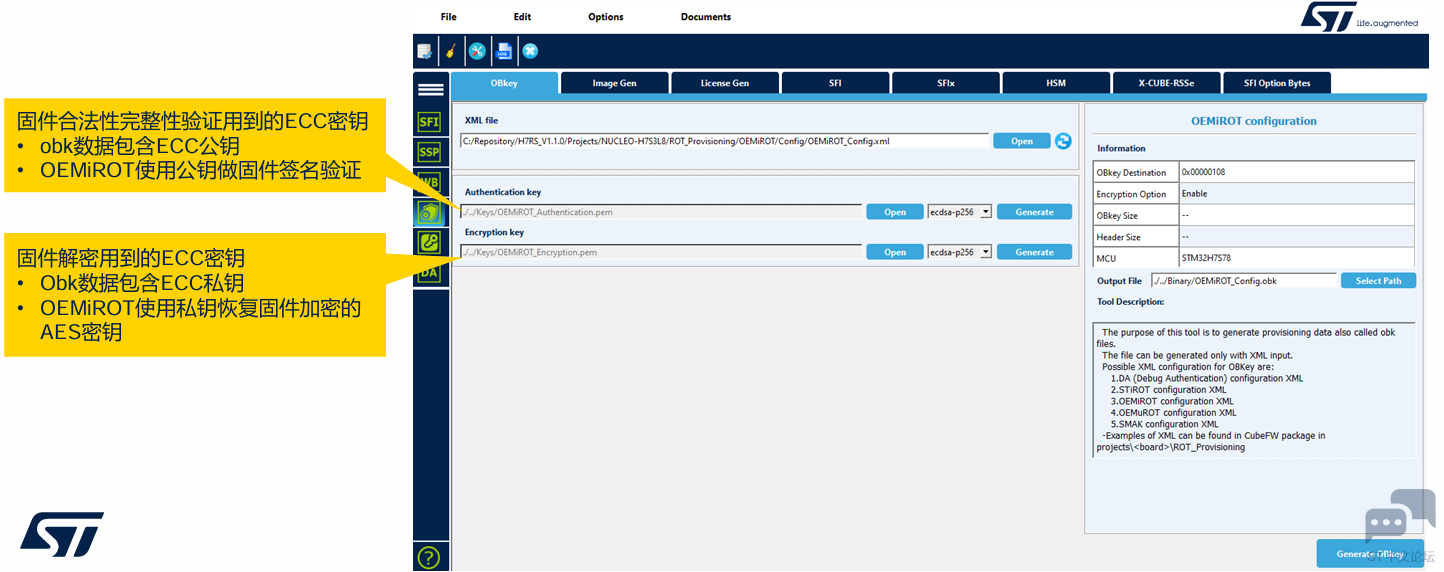

十、STM32H7S OEMiROT 密钥配置

1、OEM通过STM32TrustedPackageCreator基于配置xml文件生成密钥配置obk文件 1）密钥配置obk数据需要烧写到OBK区（HDPL1）

十一、STM32H7S OEMiROT App Image签名打包

1、App Image的签名打包基于一个xml配置文件由STM32TrustedPackageCreator生成

十二、STM32H7S OEMiROT使能流程

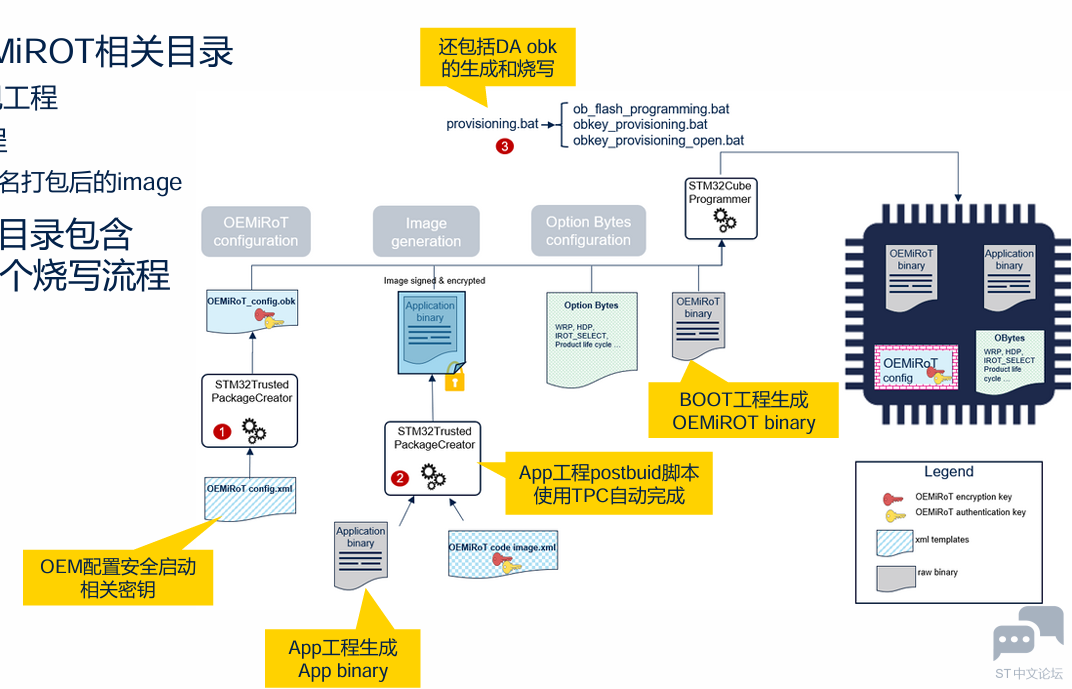

1、Application\ROT 包含两个OEMiROT相关目录 1）OEMiROT_Boot 安全启动参考实现工程 2）OEMiROT_Appli 应用程序示例工程 ①Postbuid脚本将调用工具自动生成签名打包后的image 2、ROT_Provisioning\OEMiROT 目录包含provisioning脚本，用于完成整个烧写流程包括 1）OEMiROT配置obk文件 2）DA obk文件 3）选项字节 4）OEMiROT BOOT binary 5）App binary (带签名和头信息) 6）Product state

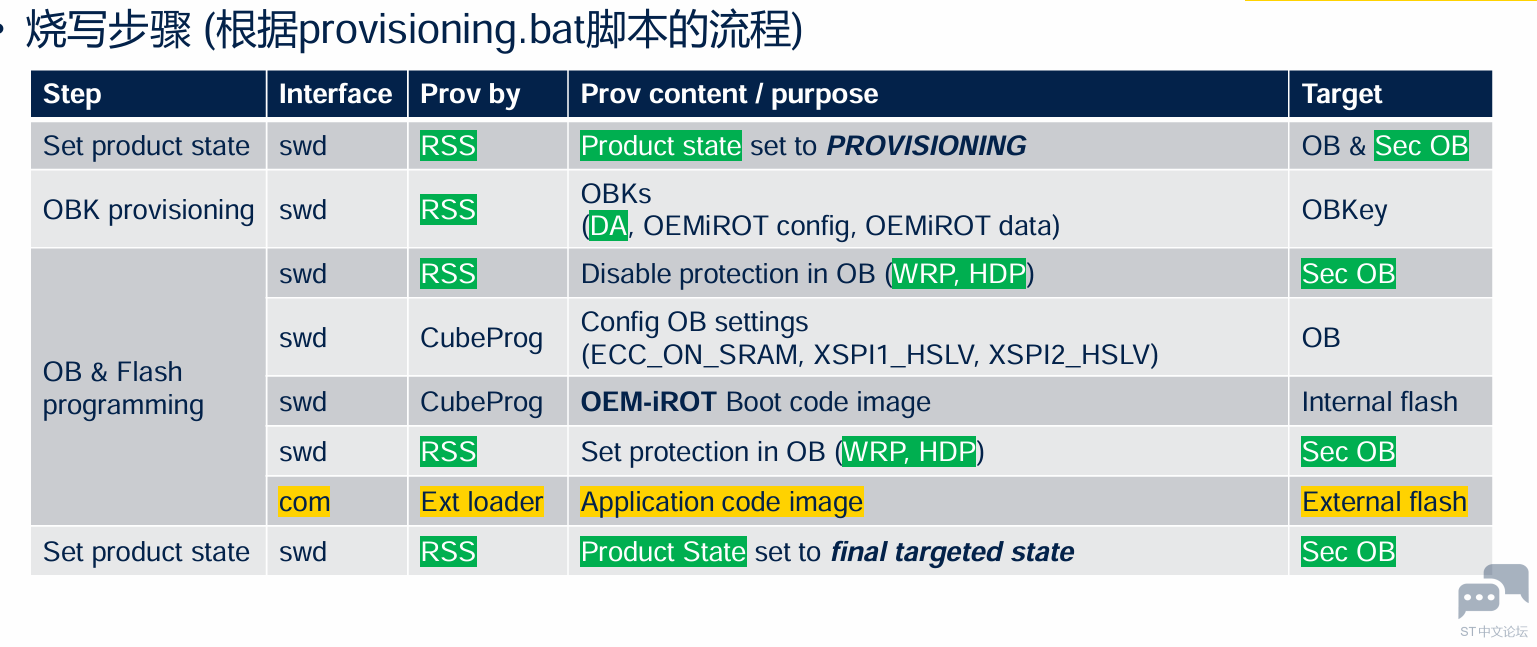

十三、STM32H7S OEMiROT 烧写流程

十四、STM32H7S安全启动STiROT

1、主要使用场景 1）Case 1（One Boot Stage）：STiROT + iLoader + App ①STiROT通过iLoader将App加载到内部RAM进行校验 ②App验证通过后直接在内部RAM运行 2）Case 2（Two Boot Stages）：STiROT + iLoader + OEMuROT + App ①STiROT负责加载和验证外部Flash上的第二级安全bootloader，即OEMuROT 这里的OEMuROT相当于Case1的App，OEMuROT在内部RAM执行 ②OEMuROT负责加载和验证外部Flash上的App OEMuROT的启动验证过程类似于OEMiROT

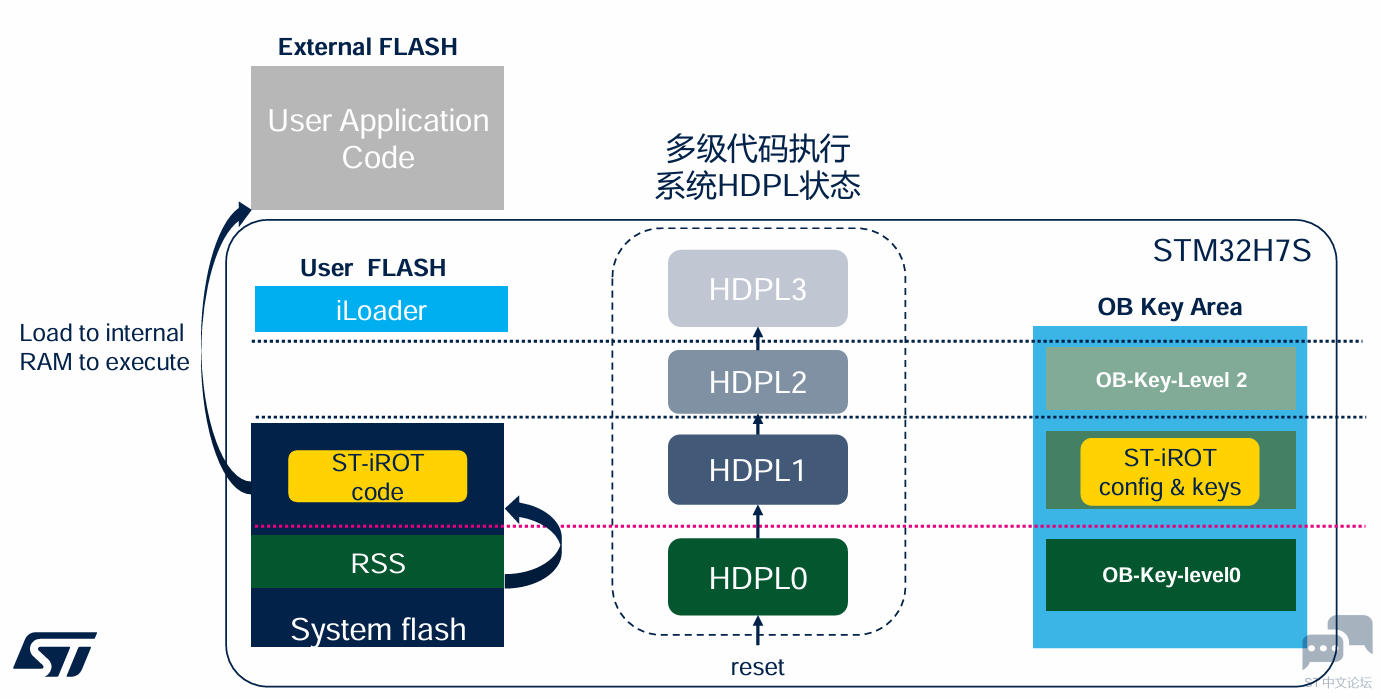

十五、STM32H7S安全启动流程—— STiROT One Boot Stage

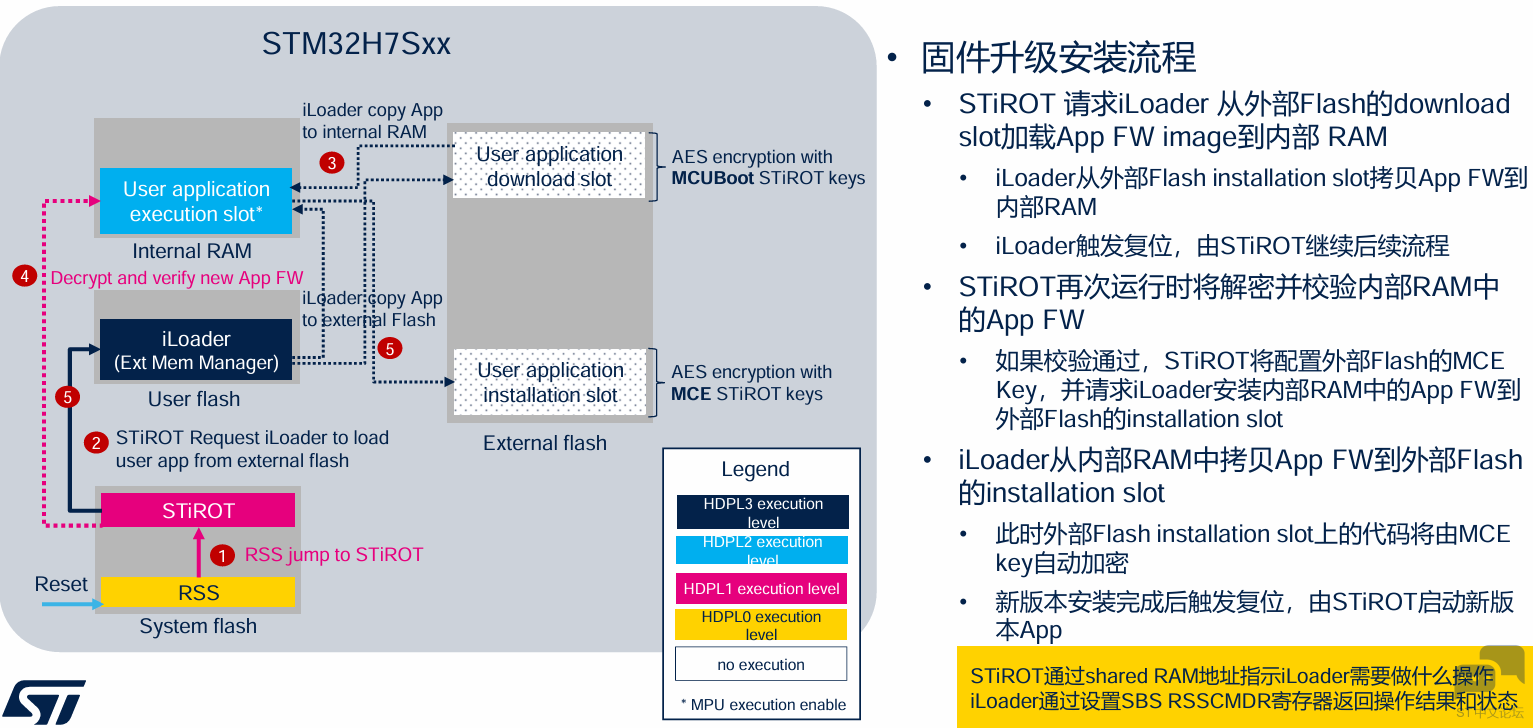

十六、STM32H7S安全升级流程—— STiROT One Boot Stage

十七、STM32H7S STiROT 配置文件

十八、STM32H7S STiROT 配置和烧写流程

十九、ST-iRoT One Boot Stage: 烧写流程

二十、STM32H7S安全启动流程—— STiROT+OEMuROT

二十一、STM32H7S安全启动：STiRoT + OEMuRoT

1、OEMuRoT和OEMiRoT_Boot project使用相同的code base 1）开启编译选项 OEMUROT_ENABLE则得到OEMuRoT (updatable Root of Trust) 2）OEMuROT作为第二级安全启动bootloader 2、复位之后，STiRoT执行时处于HDPL1级别 1）STiROT使用OBK HDPL1中的密钥数据对内部RAM中的OEMuROT进行校验 3、STiROT验证OEMuRoT后， 跳转OEMuRoT执行第二级安全启动bootloader，此时OEMuROT执行时处于HDPL2级别 4、然后OEMuRoT验证外部Flash中User Application Installation slot中的App镜像 1）OEMuROT使用OBK HDPL2中的密钥数据对外部Flash中的App进行校验 2）如果校验失败，会触发复位 3）如果开启编译选项OEMIROT_DEV_MODE，则进入无限循环

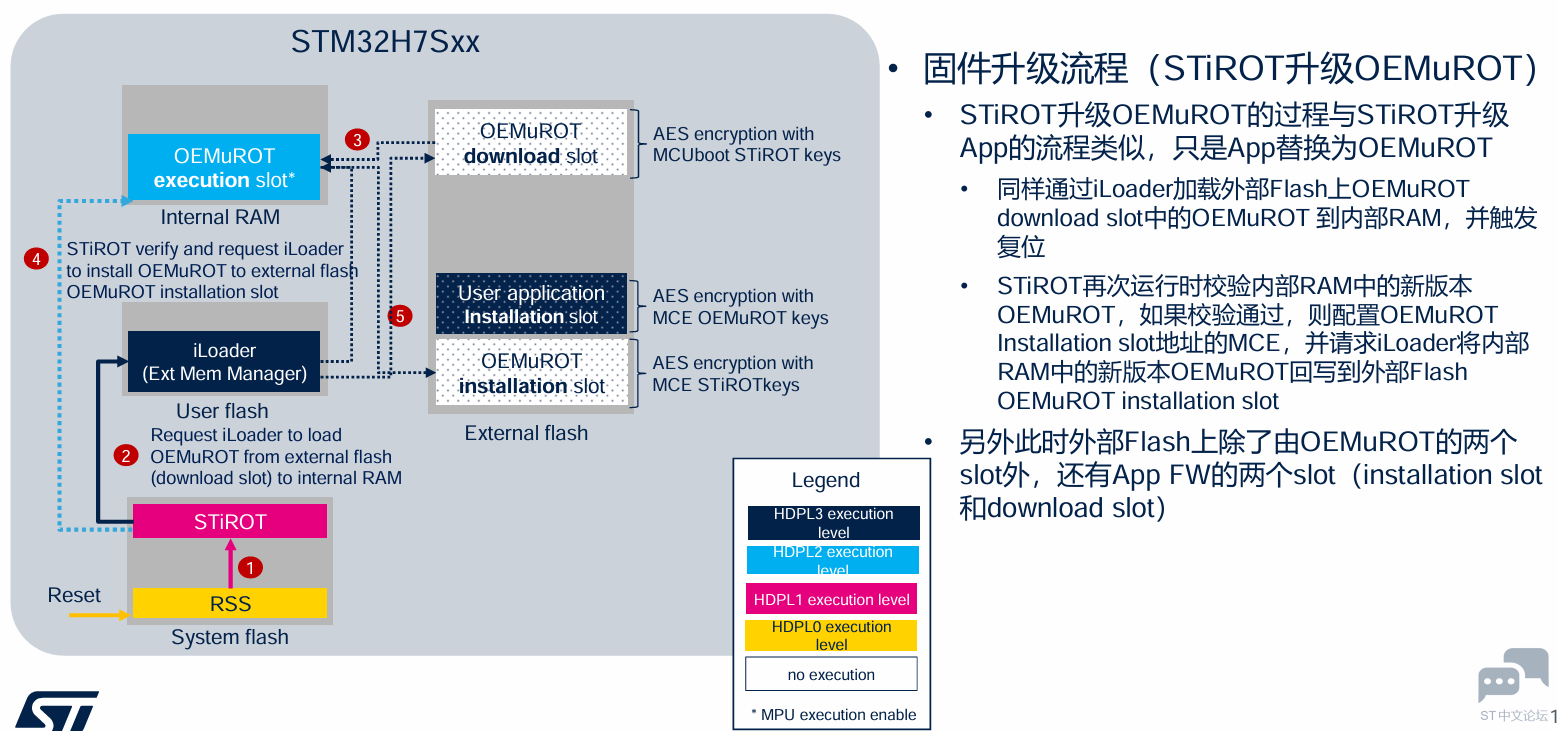

二十二、STM32H7S安全升级流程—— STiROT+OEMuROT

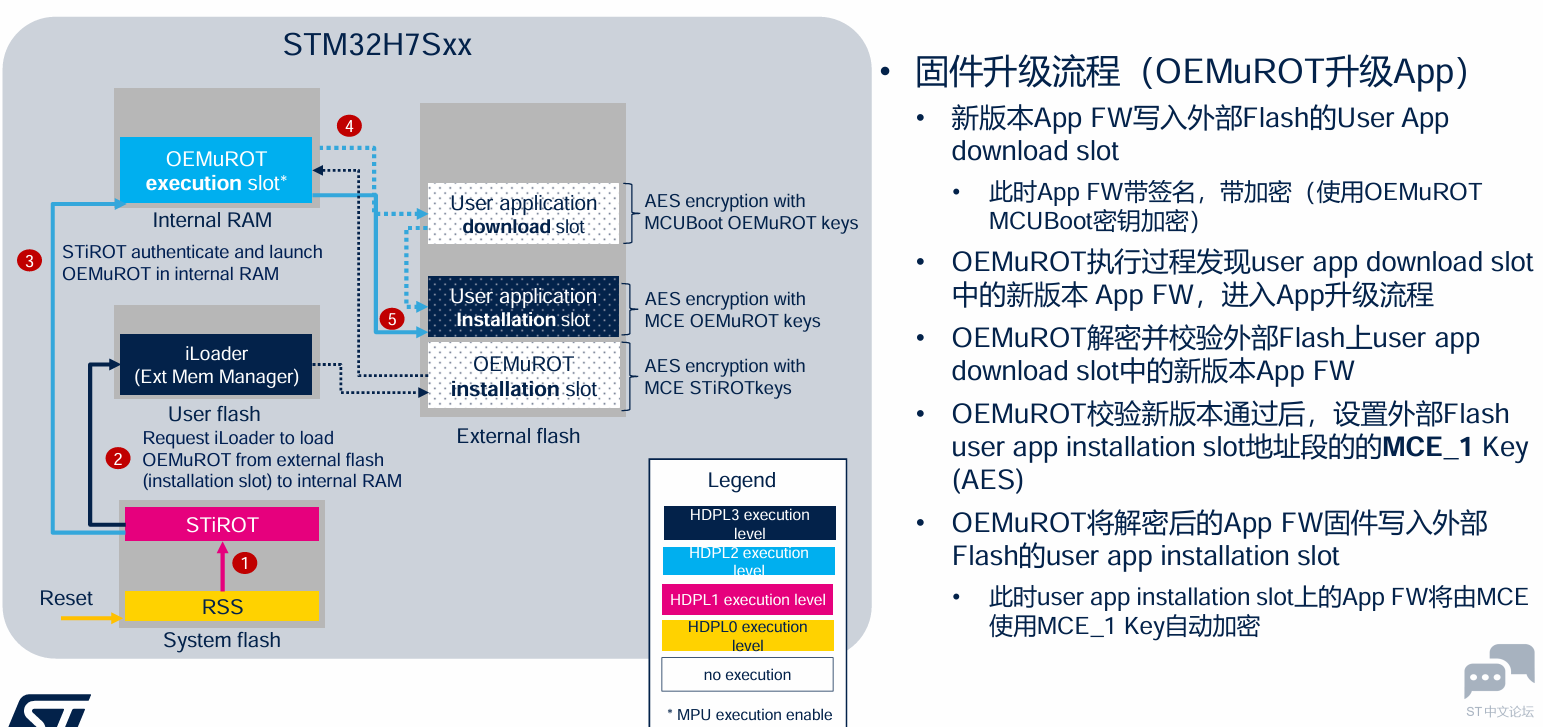

二十三、STM32H7S安全升级流程—— STiROT+OEMuROT

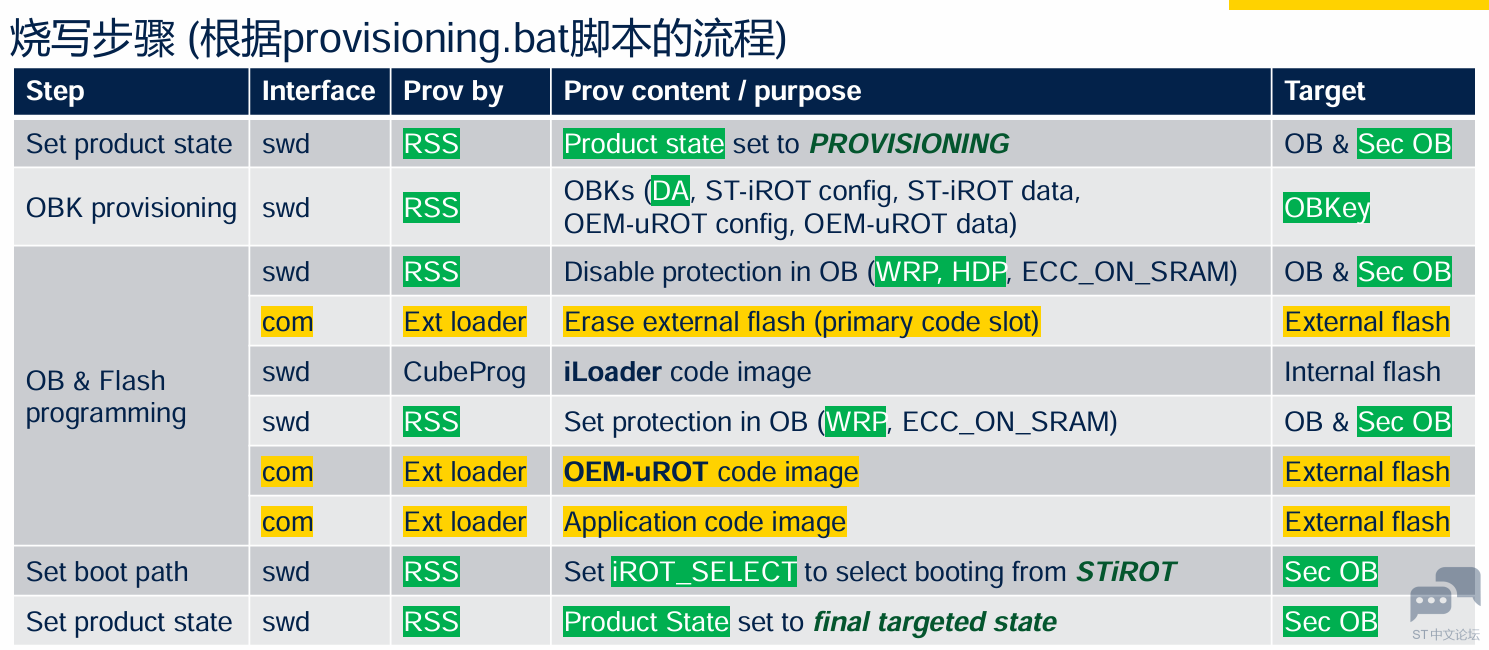

二十四、ST-iRoT + OEM-uROT Provisioning Process

后面还需要多次观看理解，现在只是浑沦吞枣而已。

加油
