有人使用STM32H7系列芯片的LPTIM事件触发DMAMUX申请BDMA传输，发现没法产生BDMA传输完成中断。我这里使用STM32H743开发板演示一下实现过程。具体实现是这样的：

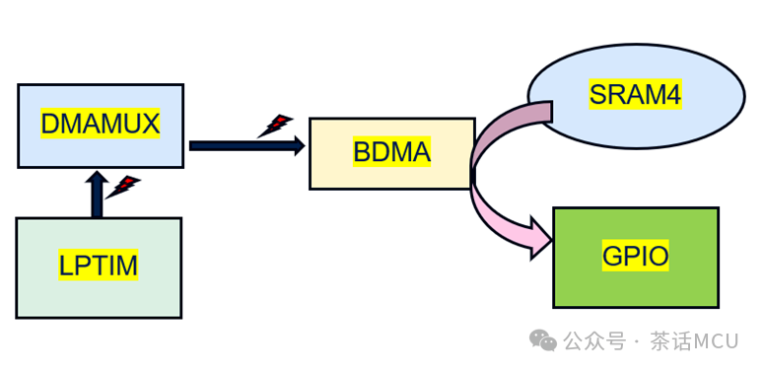

使用片内LPTIM5的超时唤醒事件，触发DMAMUX模块，申请BDMA的传输，让BDMA将存于SRAM4的内存数据搬运到GPIO，并通过示波器观察GPIO_G0脚的高低电平翻转输出。大致功能流程如下图所示：

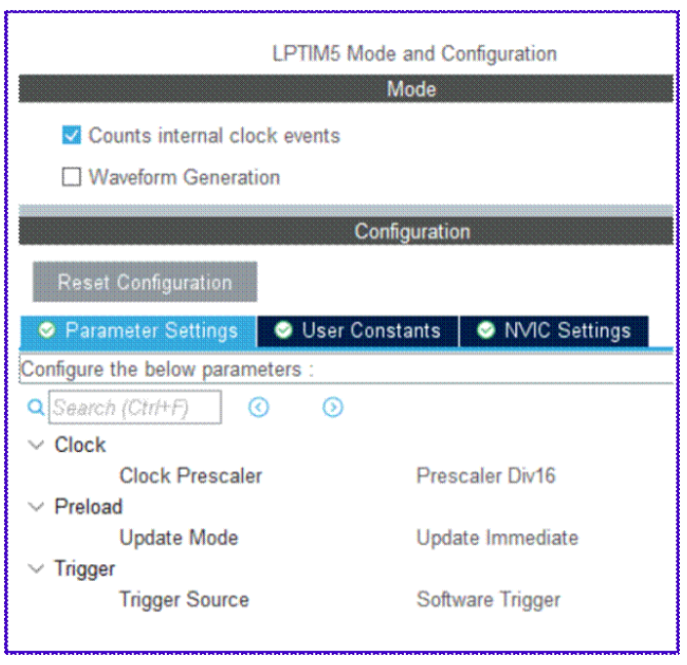

现在使用STM32CubeMx开始配置。下面是片内LPTIM5的基本配置：

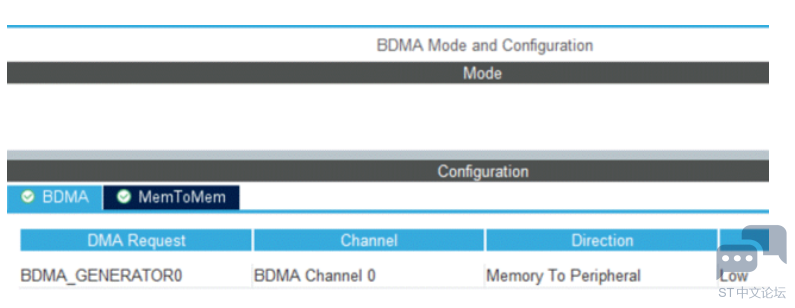

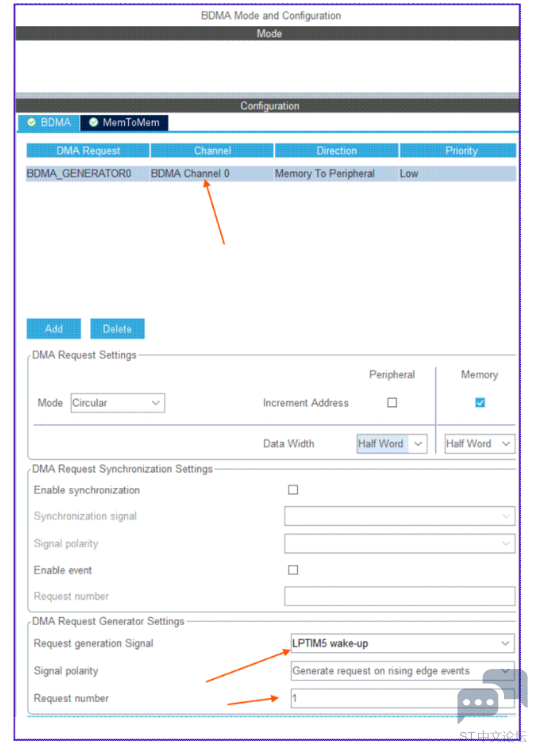

下面是BDMA相关的配置，BDMA的请求由DMAMUX的generator产生，而DMAMUX generator又由LPTIM5的唤醒事件触发。BDMA的传输方向是从内存到外设，目的端及源端的访问宽度都是两字节的半字。

为了便于查看演示效果，我将BDMA配置在循环模式。

做好各种配置后，创建基于STM32HAL库的c代码工程。此处测试时所用IDE是ARM keil v6。下面代码定义了一个8元素的内存数组，用于BDMA的内存访问。另外声明并定义了BDMA channel0的传输完成中断的回调函数，同时定义了用于在回调函数里自增的一个32位变量。

__attribute__((section(".ARM.__at_0x38000000"))) uint16_t ToGPIO_Data[]={0,1,0,1,0,1,0,1};  //定义用于传输给GPIOG的8个数据，位于SRAM4区
uint32_t cnt_BDMA_Cplt; //该变量将在BDMA完成中断的回调函数里实现自增效果
void BDMA_cb_Handle( DMA_HandleTypeDef *hdma);// BDMA完成中断的回调函数
void BDMA_cb_Handle( DMA_HandleTypeDef *hdma){ cnt_BDMA_Cplt ++;}

在main()里添加的用户代码：

#define LPTIM5_Period (50000)#define LPTIM5_Timeout (25000)
#define Length_BDMA (8)
hdma_bdma_generator0.XferCpltCallback = BDMA_cb_Handle;
HAL_DMAEx_EnableMuxRequestGenerator(&hdma_bdma_generator0);
HAL_DMA_Start_IT(&hdma_bdma_generator0, (uint32_t)&ToGPIO_Data[0],(uint32_t)&GPIOG->ODR, Length_BDMA);
HAL_LPTIM_TimeOut_Start_IT(&hlptim5, LPTIM5_Period,  LPTIM5_Timeout);
While(1){ }

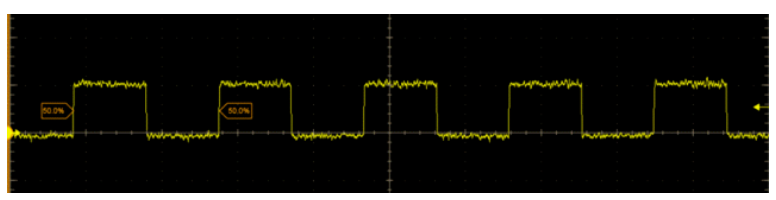

基于上面配置和用户代码，编译调试OK后，可以看到GPIOG_PIN0脚呈现高低电平的方波输出，符合预期。

到此基本功能就实现了，现在看看BDMA的传输完成中断能否发生。

在HAL库的 API函数HAL_DMA_Start_IT（）里是开启了BDMA的传输完成中断的。但是我发现在CubeMx创建的工程的stm32h7xx.it.c文件里根本就看不到有关BDMA的中断服务函数，另外在MX_BDMA_Init()初始化函数里也没有看到有关BDMA中断的NVIC配置。这样看来，此时显然没法响应BDMA的传输完成中断，怎么会缺少这些东西呢？

再回头看cubeMx那边有关BDMA的配置：

这个地方没有BDMA相关中断的使能配置，难怪创建工程后没有相应的NVIC配置及中断服务函数。感觉这里是CubeMx的一个小bug。

怎么办呢？自己手动添加BDMA channel0的相关中断代码吧。

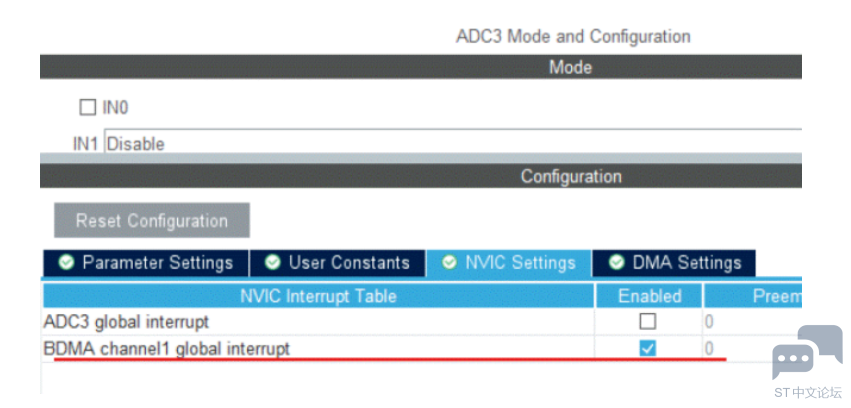

为了方便省事，我先在CubeMx那边基于ADC3配置了一个BDMA的通道channel 1，在ADC3配置那里使能BDMA channel 1的相关中断，然后我在代码那边再基于该配置修改成BDMA channel 0的。

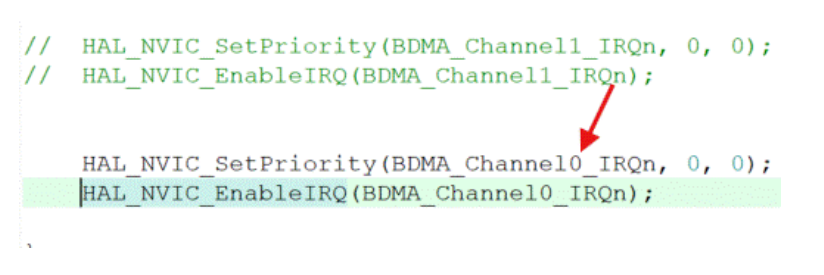

在CubeMx这边做了上述配置后，再创建工程。此时我们可以在工程代码的MX_BDMA_Init()初始化函数里看到有关BDMA通道的NVIC配置了，不过此时是针对BDMA channel 1的，我将它改为Channel 0即可。

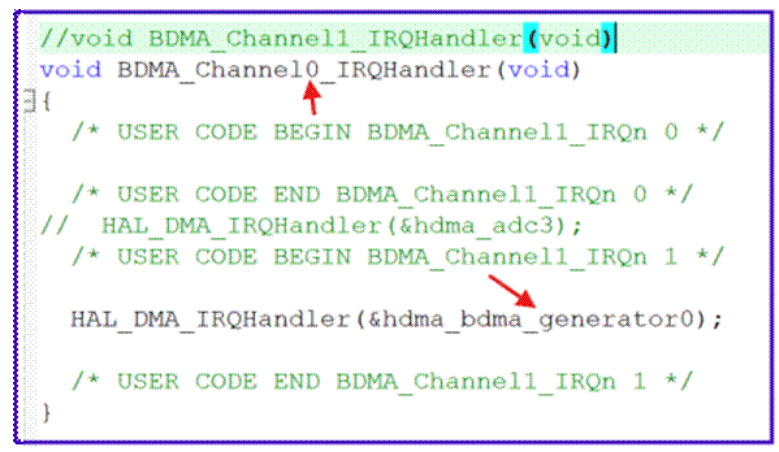

另外，我们在stm32h7xx.it.c文件里也可以看到有关BDMA channel 1的中断服务函数，我们将其修改为对应Channel 0的即可。

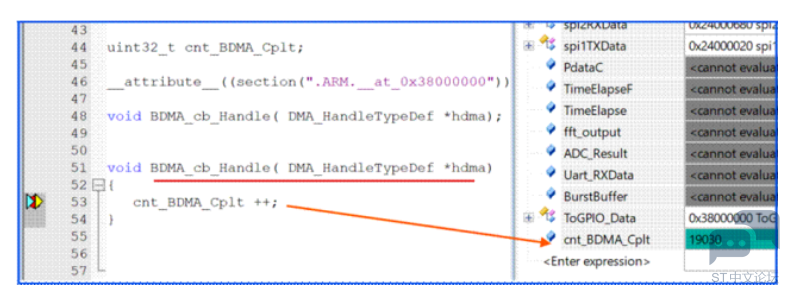

在前面介绍用户代码时提到过，我准备了BDMA传输完成中断的用户回调函数void BDMA_cb_Handle( DMA_HandleTypeDef *hdma)。当我手动完成了上述代码调整后就可以发现BDMA Channel 0的传输中断能得到响应了。

OK，今天的分享交流就到这里，供有心人参考。祝君好运~！
