文章简介:	利用CubeMX生成正点原子H7R7开发板的STM32CubeIDE工程

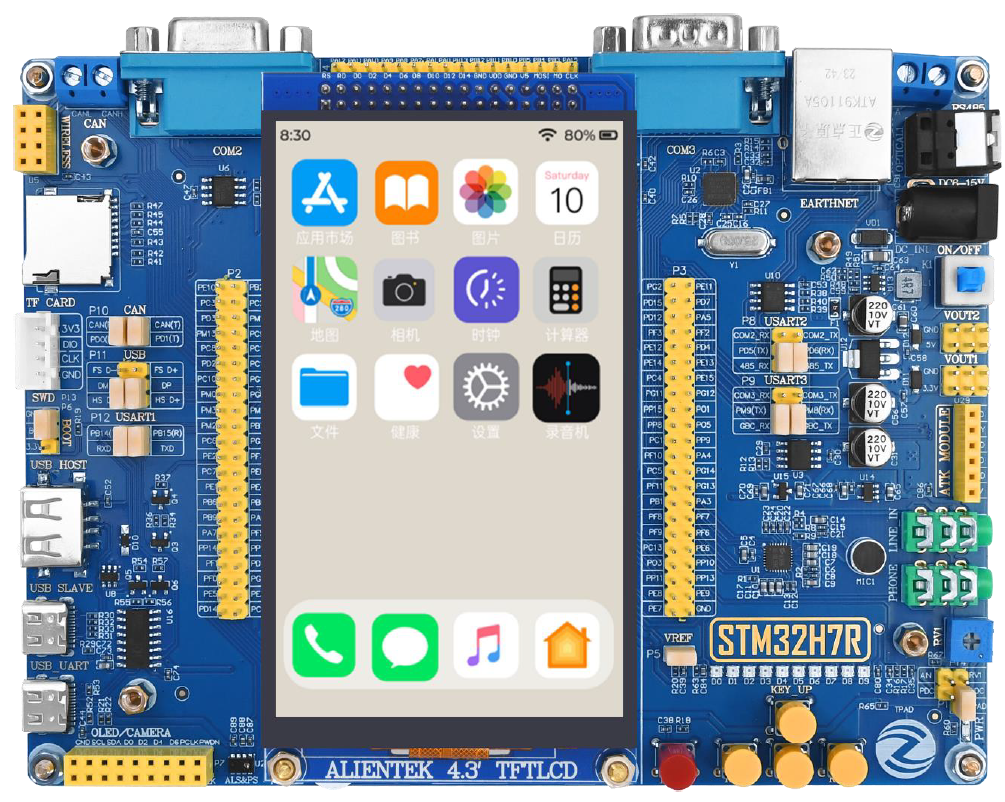

手里有一块正点原子H7R7开发板

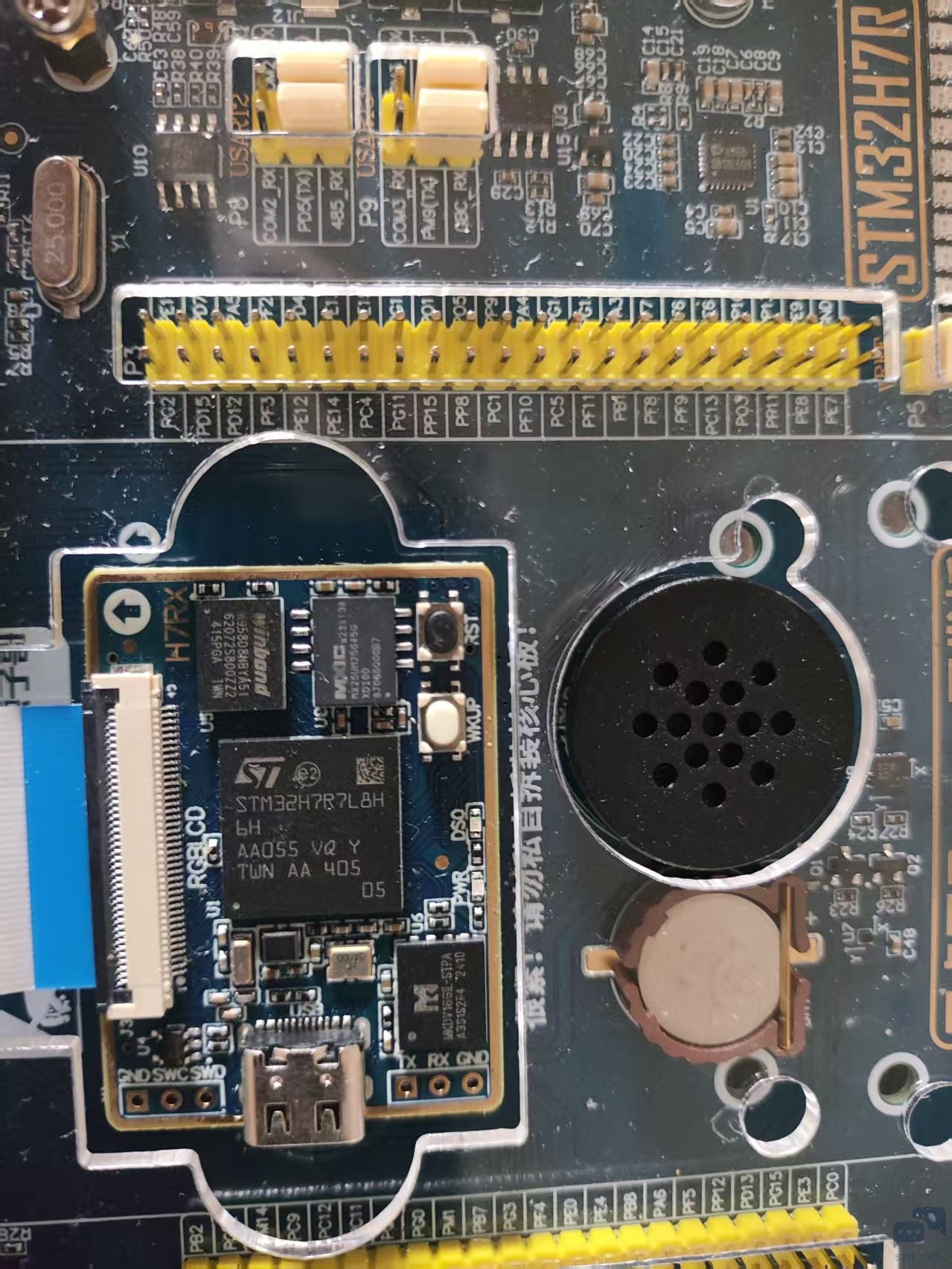

根据核心板上芯片的丝印如下

芯片	型号
CPU	STM32H7R7L8H6H
Hyper RAM 32MB	W958D8NBYA5162
NOR Flash 32MB	MX25UM256
SD NAND 16Gb	MKDV16GIL

基于该开发板介绍STM32H7R7系列芯片的开发过程。

1 CubeMX中创建工程

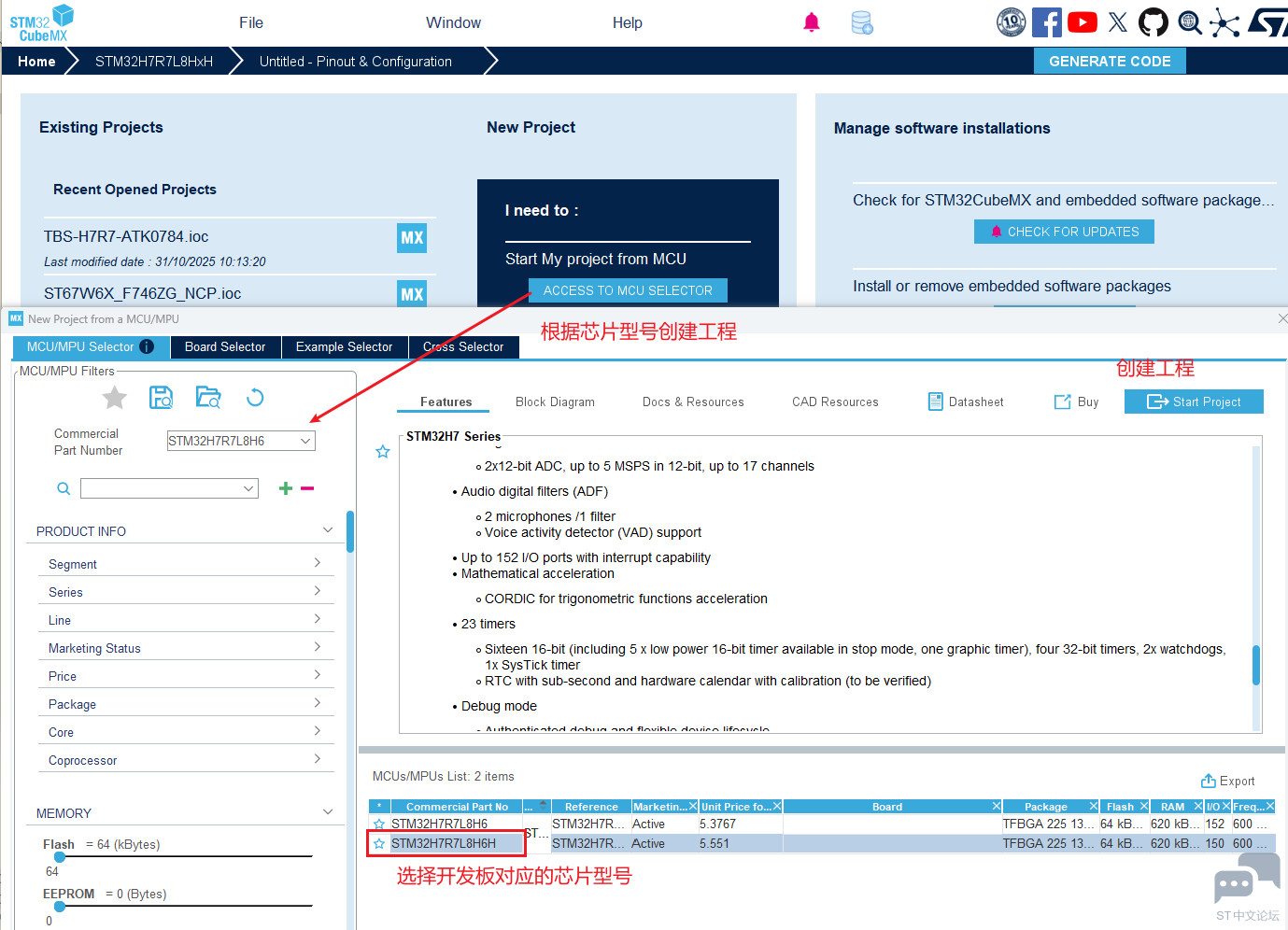

在CubeMX中选择STM32H7R7L8H6H芯片型号并创建工程。

创建时会提示Memory Protection Unit for Cortex-M7的配置提示，选择Yes即可。

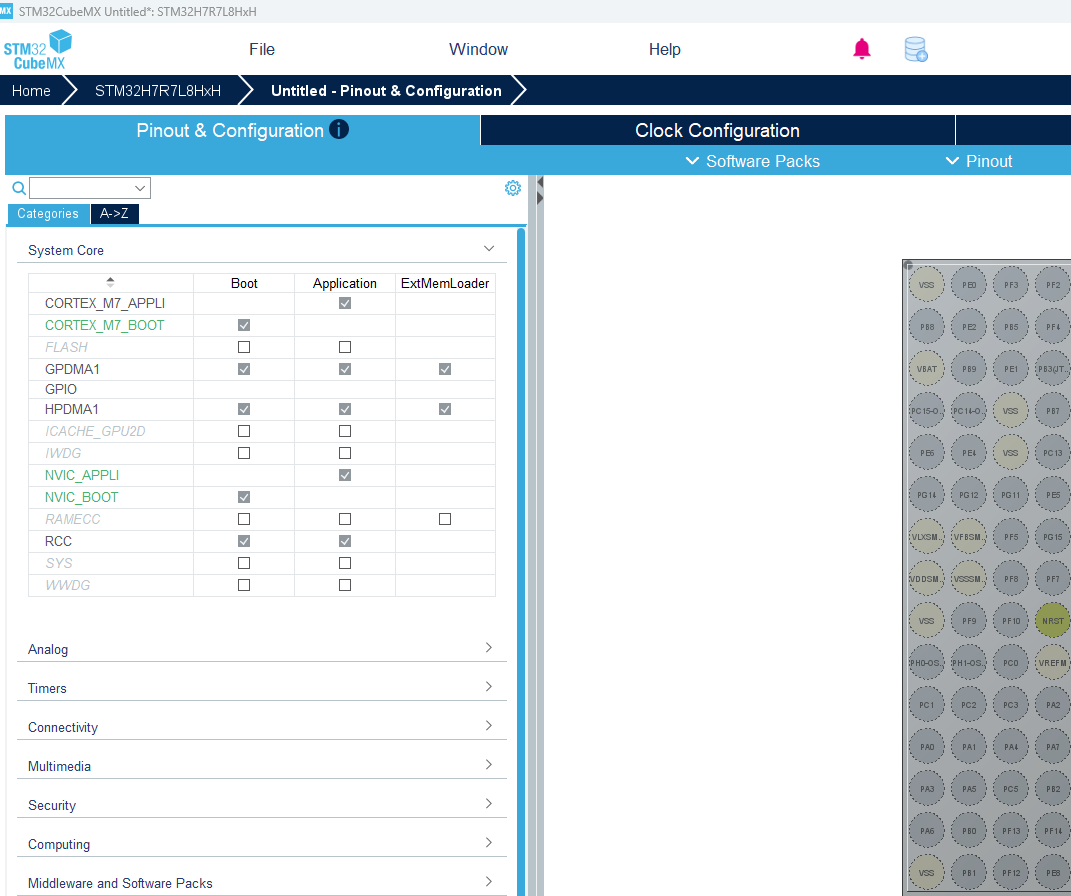

STM32H7系列芯片适配时，使用STM32提供的开发工具，需要构建三个工程

Boot:运行在内部Flash中的代码
Application:运行在外部Flash中的代码
ExtMemLoader:专用于外部加载程序的代码

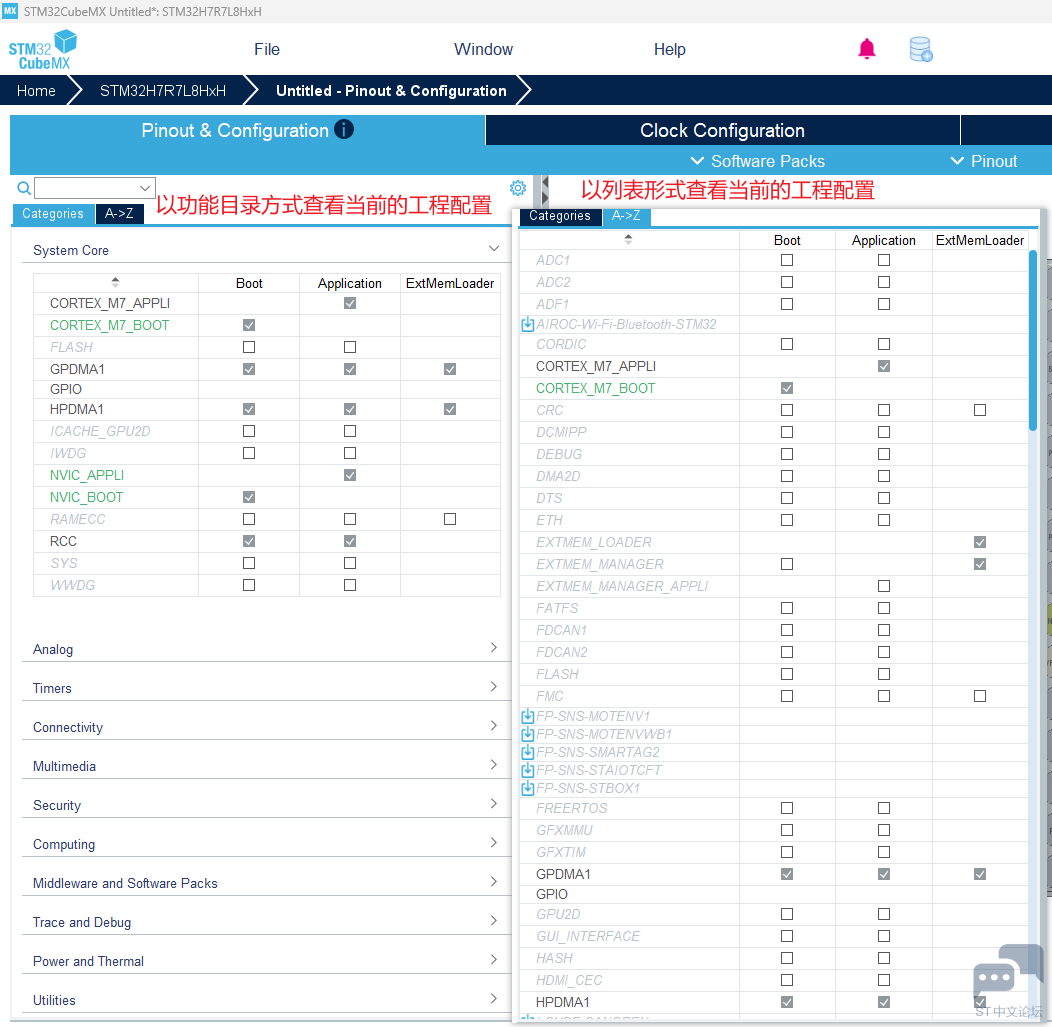

CubeMX作为管理STM32芯片工程配置的工具，可以以不同的方式查看CubeMX中的工程配置。

1.1 时钟系统

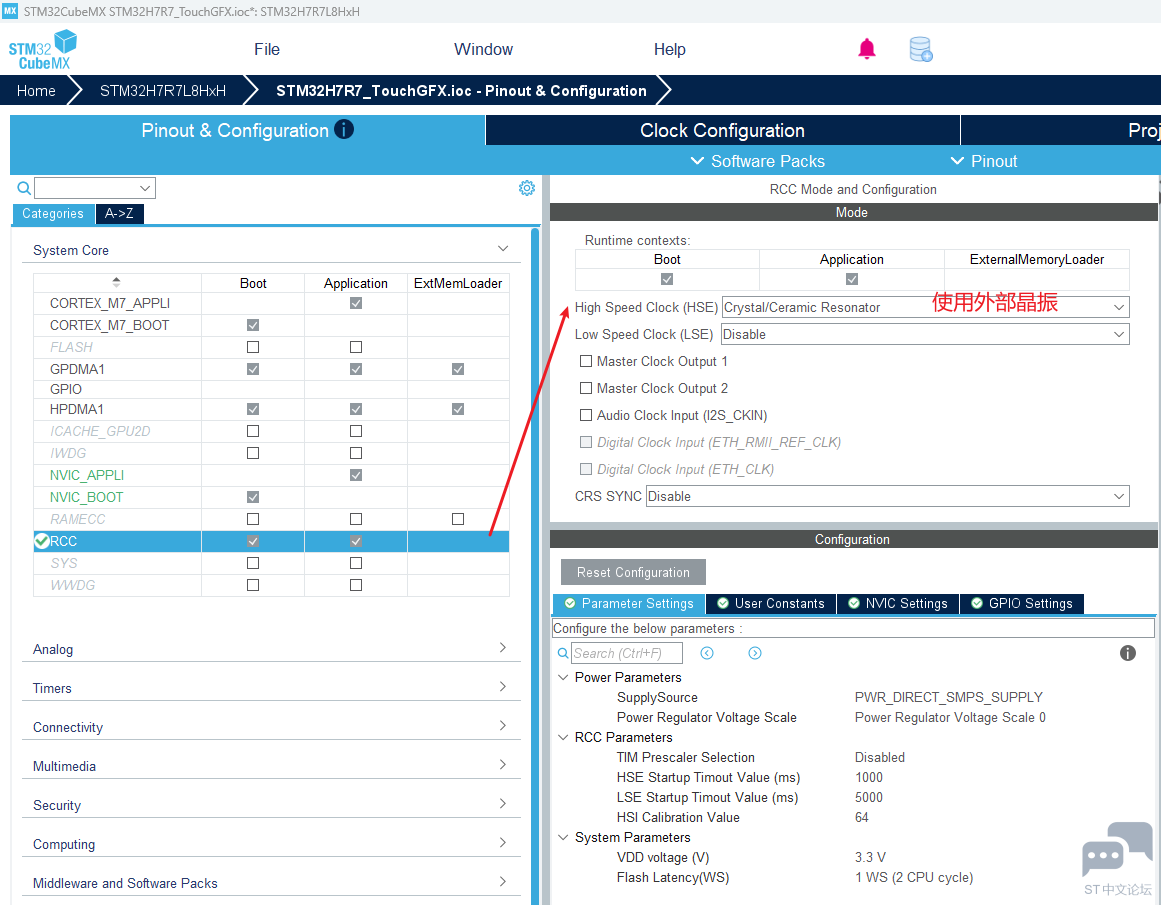

CubeMX中的RCC选项栏中，系统晶振选择外部晶振，Parameter Settings中的参数设置如下。

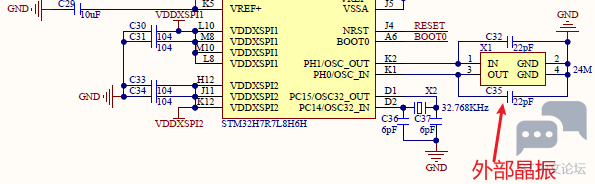

【正点原子】H7RX开发板资料盘(A盘)\3，原理图\ATK-CNH7RX V1.0.pdf中显示连接的外部晶振为24MHz

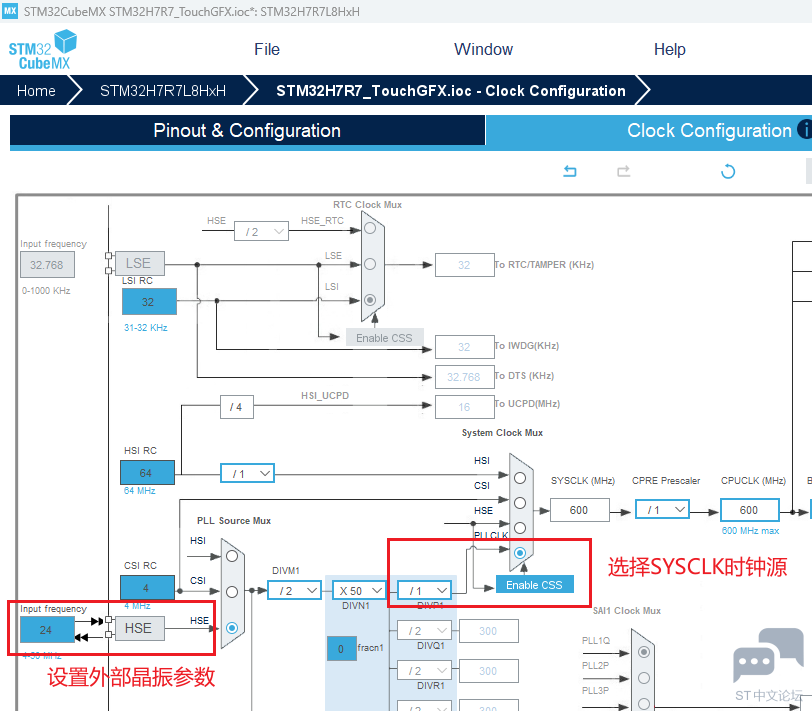

在Clock Configuration中，设置时钟信号参数

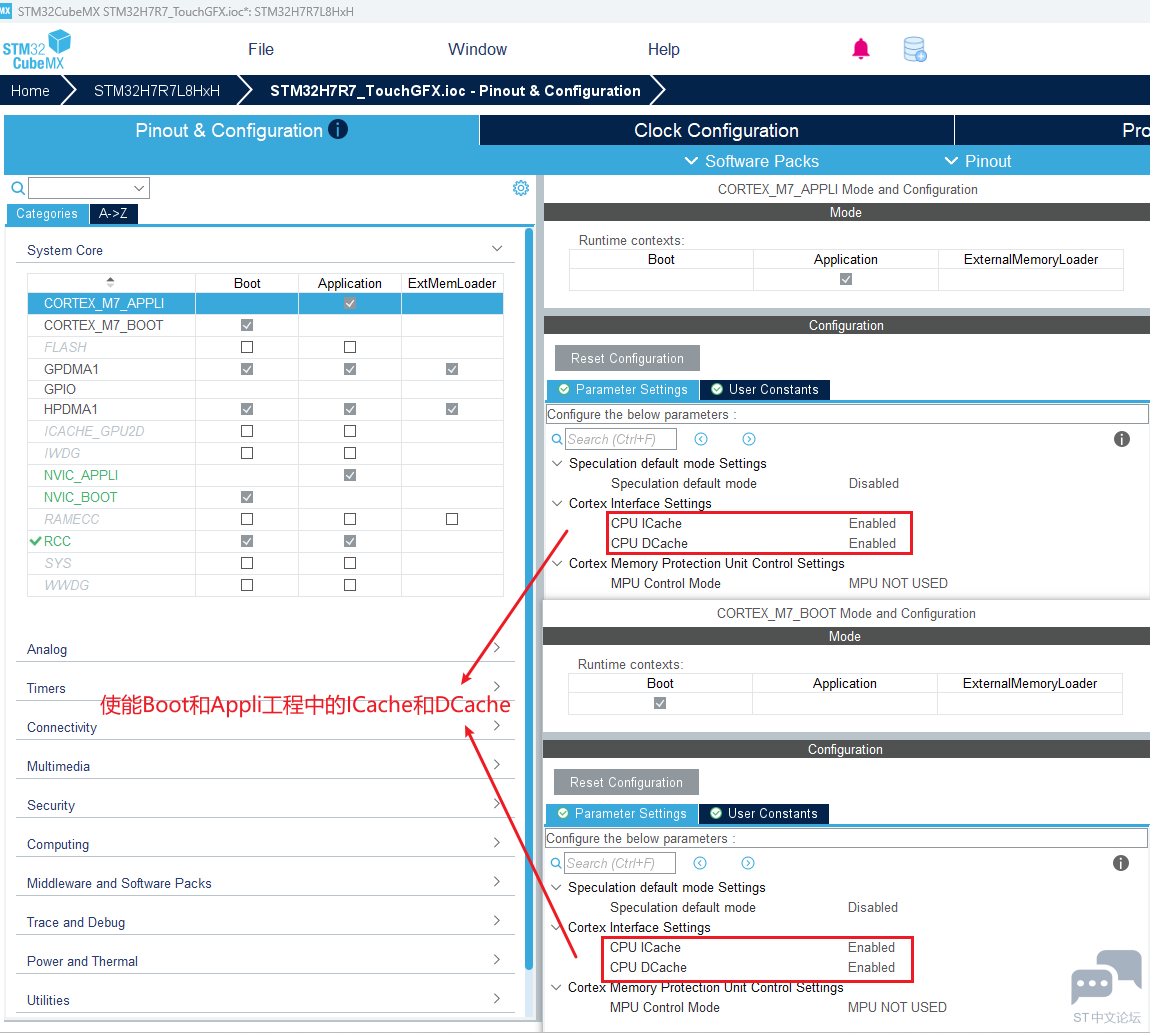

使能Boot和Appli工程中的ICache和DCache功能。

1.2 Flash设置

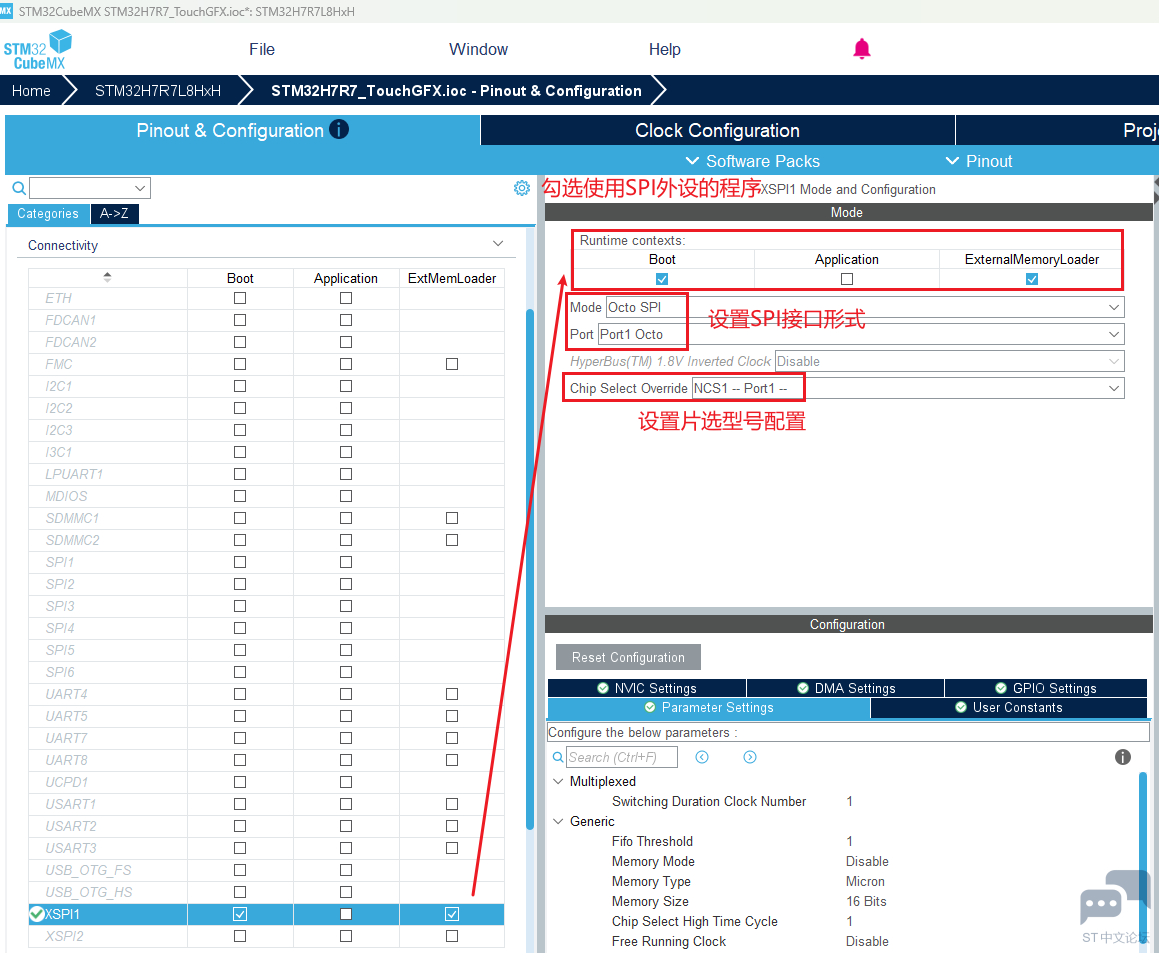

STM32H7R7核心板XSPI1外接了一颗8线NOR Flash，需要根据NOR Flash的参数进行XPSI1外设配置。由于Boot和ExtMemLoader都会用到XSPI1外设，所以Boot和ExternalMemLoader都要勾选该外设。

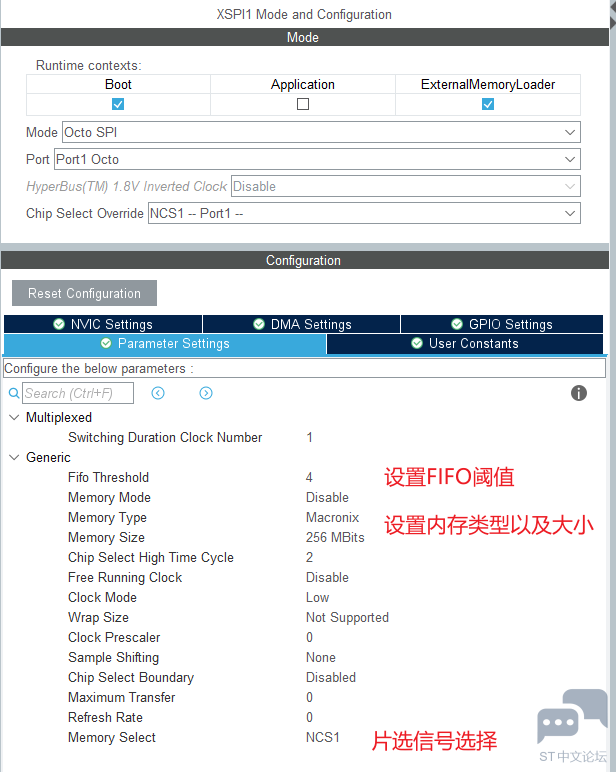

外设参数设置如下，根据外部Flash的通讯协议类型和容量大小调整参数。这里接的是Macronix的Flash，支持DDR模式，选择Macronix mode。采用的Flash芯片型号为MX25UM25645G，大小是256Mbits。

XSPI1的引脚设置采用CubeMX的默认配置即可。

1.3 HyperRAM设置

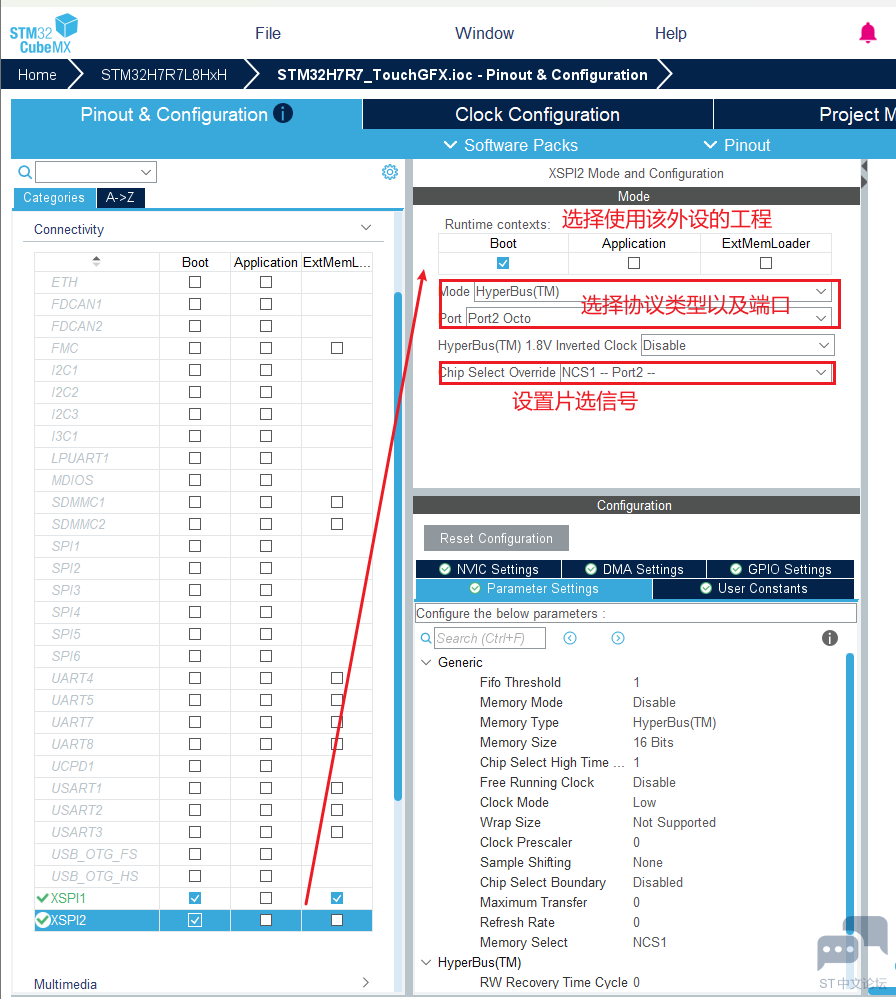

STM32H7R7核心板XSPI1外接了一颗HyperRAM，需要根据HyperRAM的参数进行XPSI2外设配置。ExtMemLoader不涉及RAM的配置，RAM仅在Boot中配置即可。

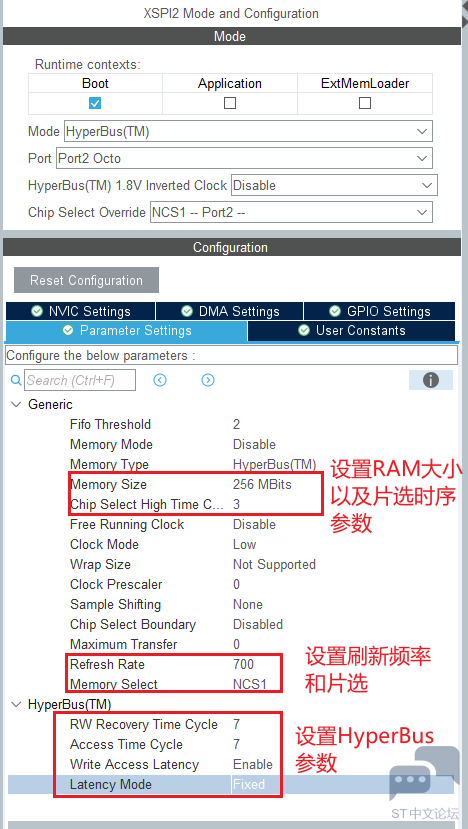

设置XSPI2接口的通讯参数

XSPI2的引脚设置采用CubeMX的默认配置即可。

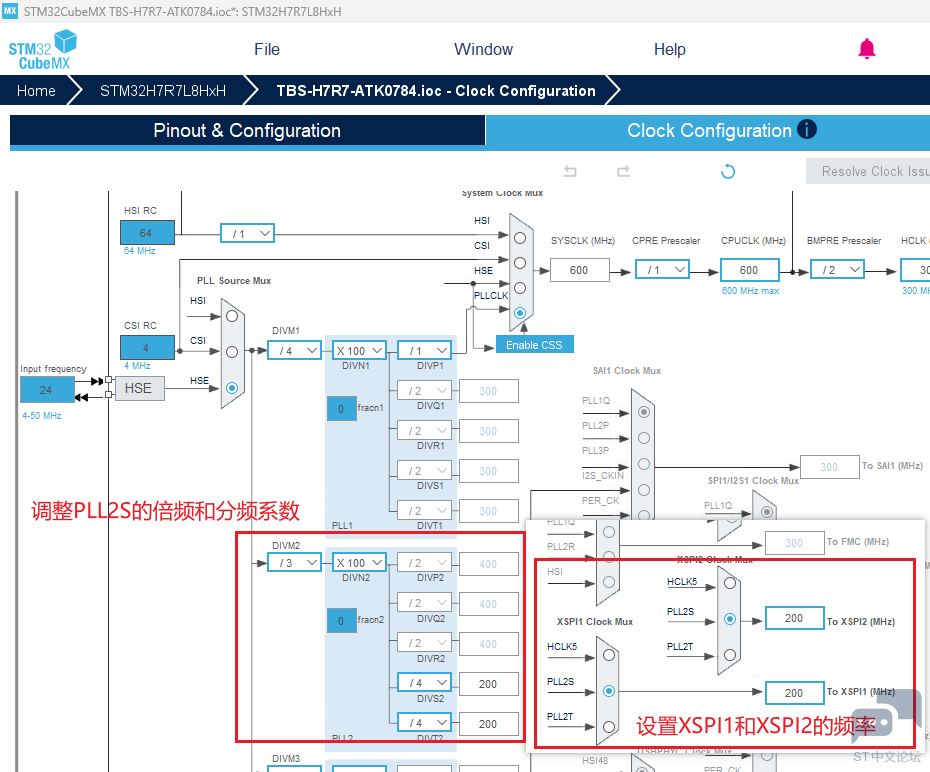

调整Clock Configuration中设置PLL2的分频和倍频系数，设置XSP1和XSP12外设的总线频率。

1.4 ExtMem Manager和ExtMem Loader配置

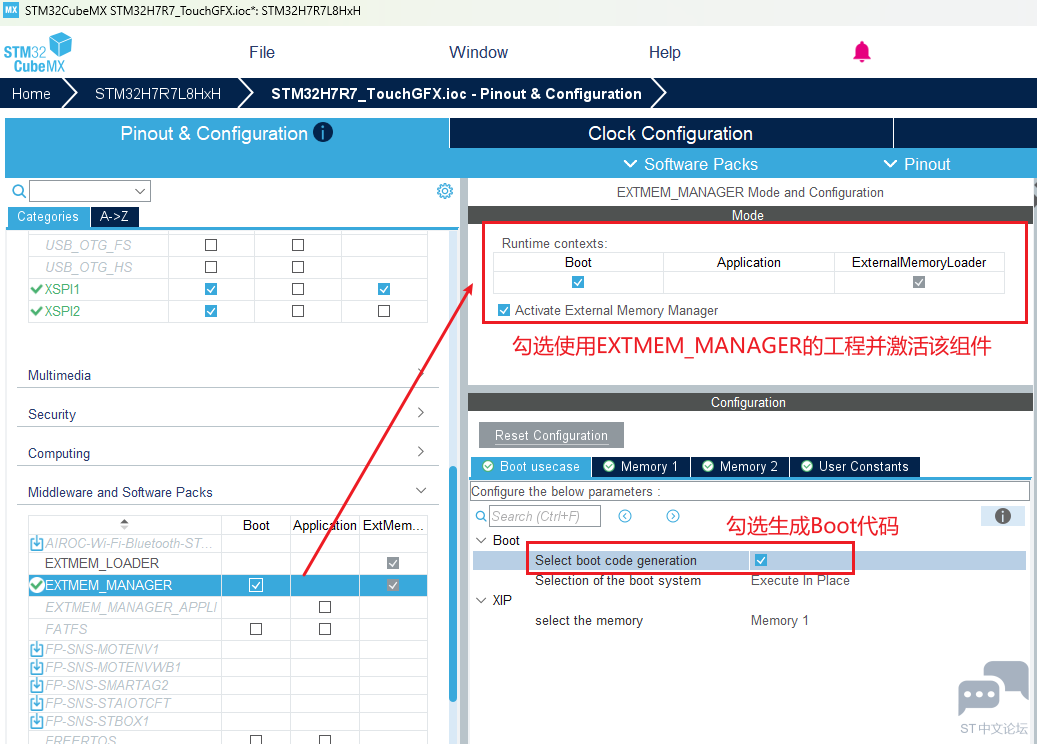

勾选ExtMem Manager使用的工程并生成相应的Boot代码

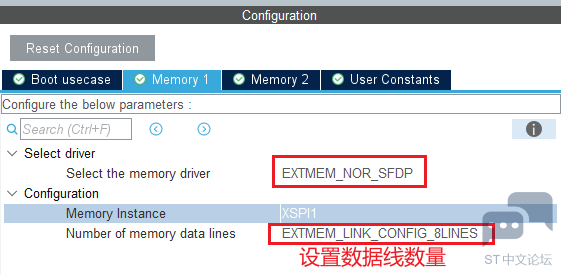

设置ExtMem Manager内存的驱动方式以及数据线数量

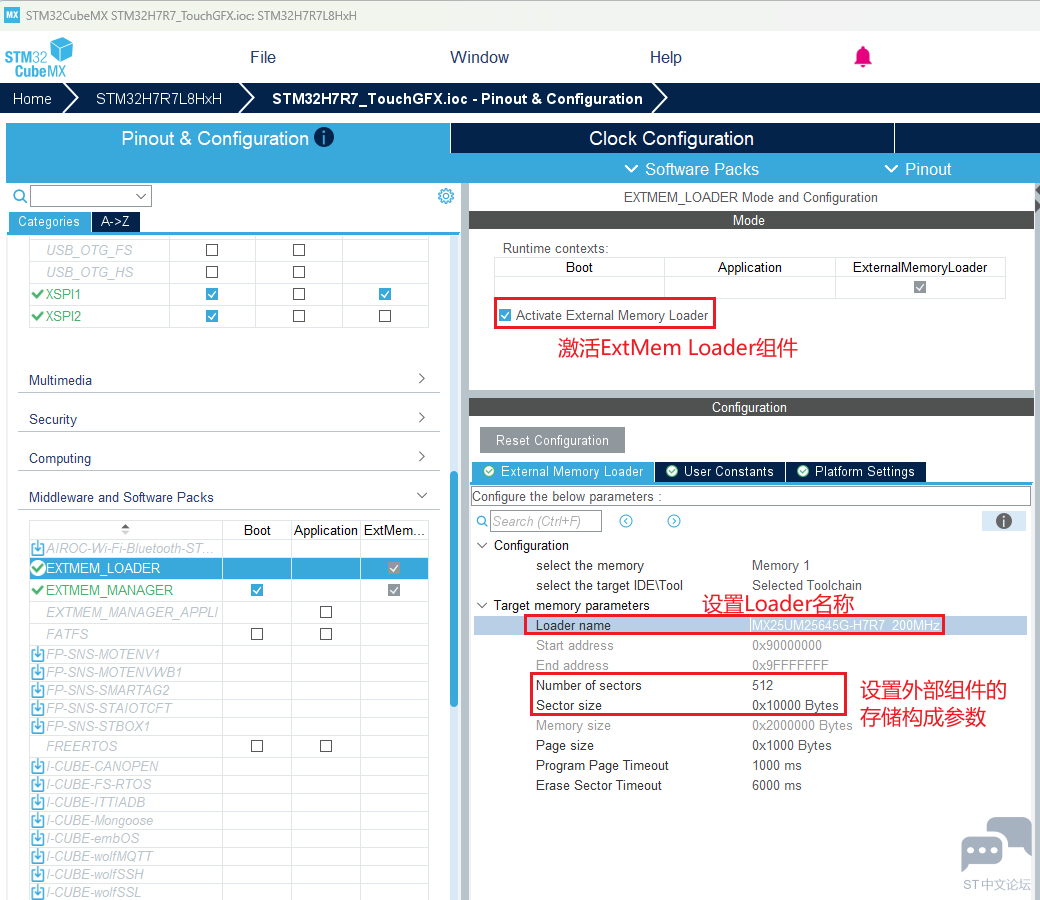

ExtMem Loader组件参数设置，根据外部存储器件的大小设置相应的参数。

1.6 SBS设置

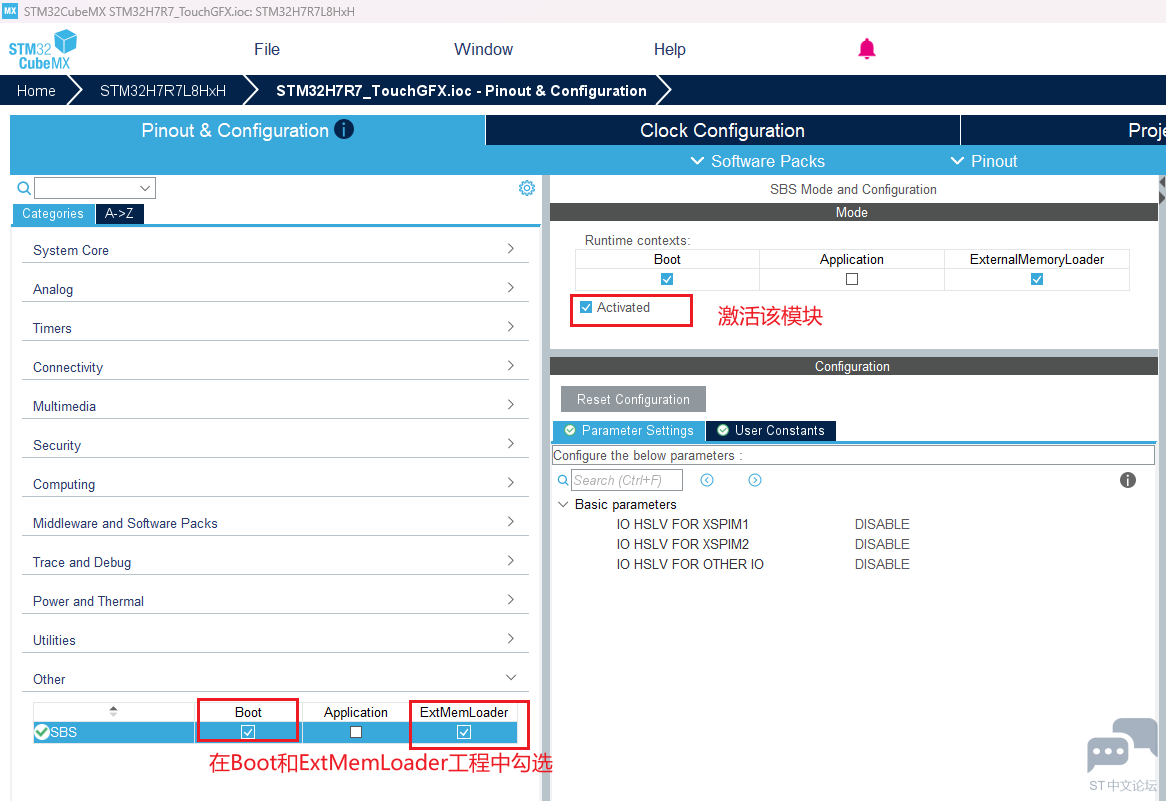

在SBS配置中，设置Boot和ExtMemLoader工程的SBS模块，用于支持XSPI接口的低电压操作选项，提高IO口的翻转速度，提高数据访问速率。

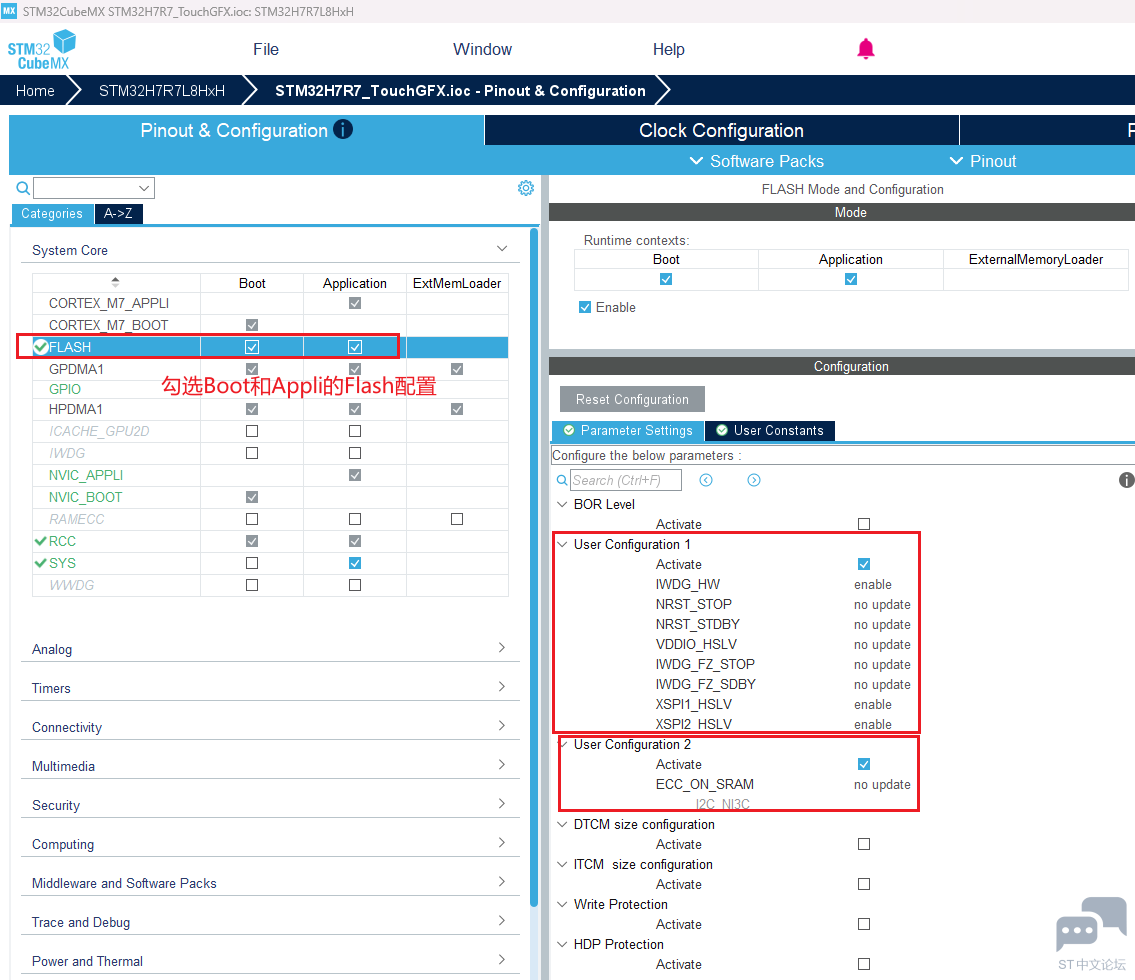

1.7 Flash设置

勾选Boot和Appli工程中的Flash设置，并添加相应的用户配置，用于外部存储的驱动设置。

1.8 CubeMX添加自定义工程文件

CubeMX支持添加自定义的工程文件用于实现定制化的开发。

https://support.touchgfx.com/zh-CN/docs/development/scenarios/adding-files-to-stm32cubemx-projet

这里需要添加HyperRAM相关的自定义驱动代码。在.ioc文件所在的目录创建.extSettings文件，内容如下。

[Boot:ProjectFiles]
HeaderPath=../Drivers/BSP
[Boot:Groups]
Drivers/BSP=../Drivers/BSP/HyperRAM/hyperram.c
[Boot:Others]

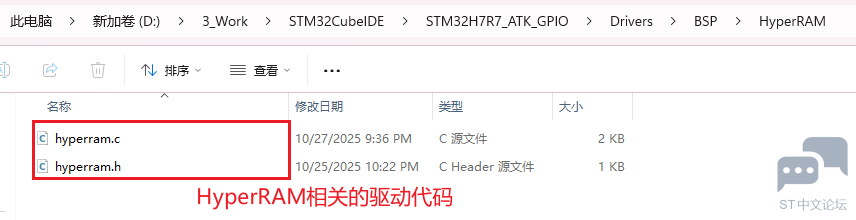

并在其中创建文件夹存放HyperRAM相关的文件

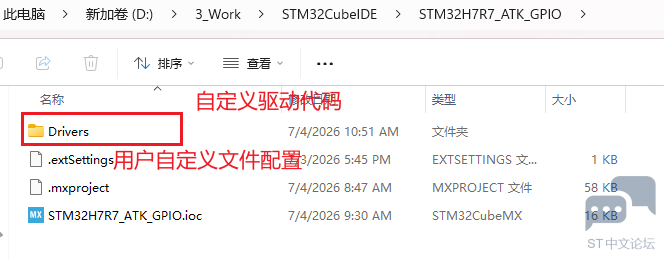

添加文件后的文件目录如下

CubeMX生成的工程有时会存在添加文件失败的情况，此时，保留CubeMX目录下的.ioc、.mxproject、.extSettings文件，其余文件删除并重新生成即可。.ioc文件和.mxproject保存工程的配置信息，.extSettings文件保存用户自定义的信息。

1.9 添加HypeRAM和Flash相关的自定义代码

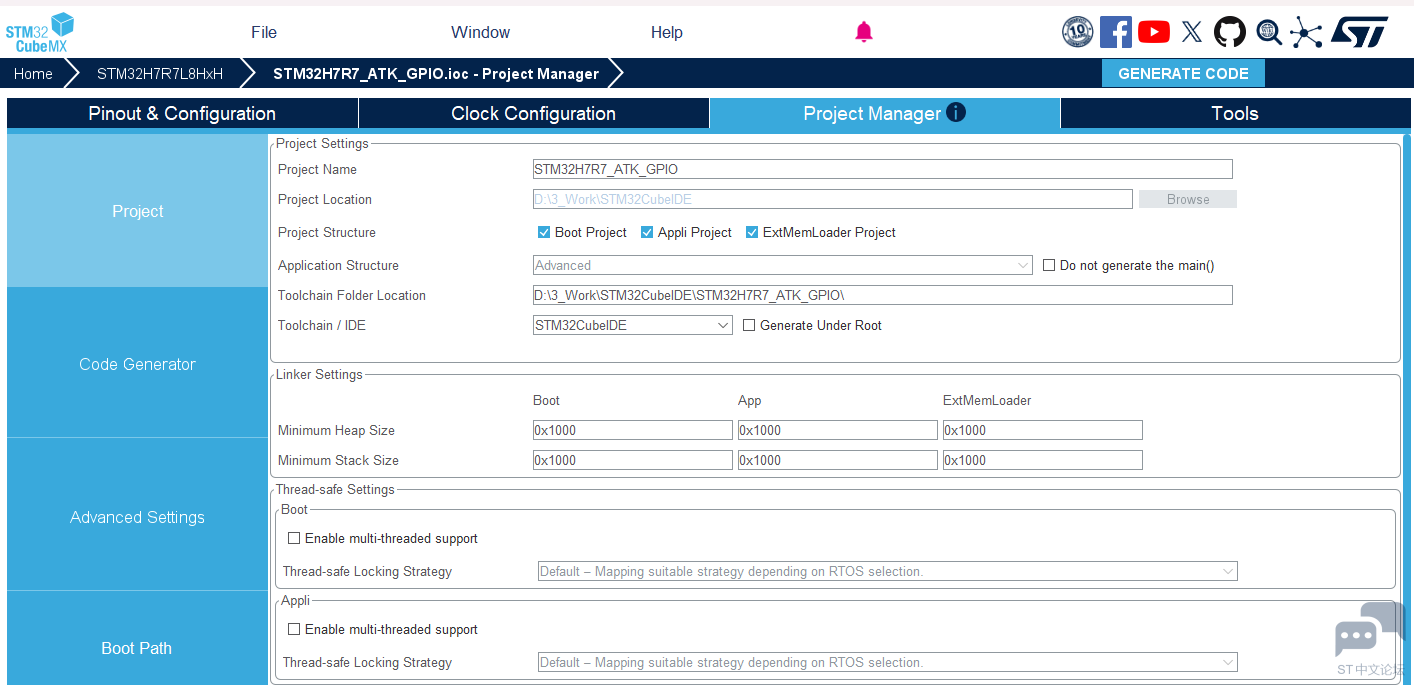

完成以上配置后，使用CubeMX生成STM32CubeIDE的代码

在其中的Boot工程的main.c中添加HyperRAM的头文件，并在MX_XSPI2_Init添加HyperRAM调用。

/* USER CODE BEGIN Includes */
#include "HyperRAM/hyperram.h"
/* USER CODE END Includes */

  /* USER CODE BEGIN XSPI2_Init 2 */
  HyperRAM_EnableMemroyMapMode();
  /* USER CODE END XSPI2_Init 2 */

在Boot工程的stm32h7rsxx_hal_msp.c中添加XSPI1和XSPI2的HSLV使能，支持1.8V 200MHz速度。

void HAL_MspInit(void)
{
    /* USER CODE BEGIN MspInit 1 */
    /* high speed low voltage config */
    HAL_SBS_EnableIOSpeedOptimize(SBS_IO_XSPI2_HSLV);
    HAL_SBS_EnableIOSpeedOptimize(SBS_IO_XSPI1_HSLV);
    /* USER CODE END MspInit 1 */
}

在ExtMemLoader中启用XSPI1的HSLV功能，在stm32h7rsxx_hal_msp.c中使能XSPI1的HSLV功能。

void HAL_MspInit(void)
{
/* USER CODE BEGIN MspInit 1 */
/* high speed low voltage config */
HAL_SBS_EnableIOSpeedOptimize(SBS_IO_XSPI1_HSLV);
/* USER CODE END MspInit 1 */
}

1.10 Appli添加GPIO翻转代码

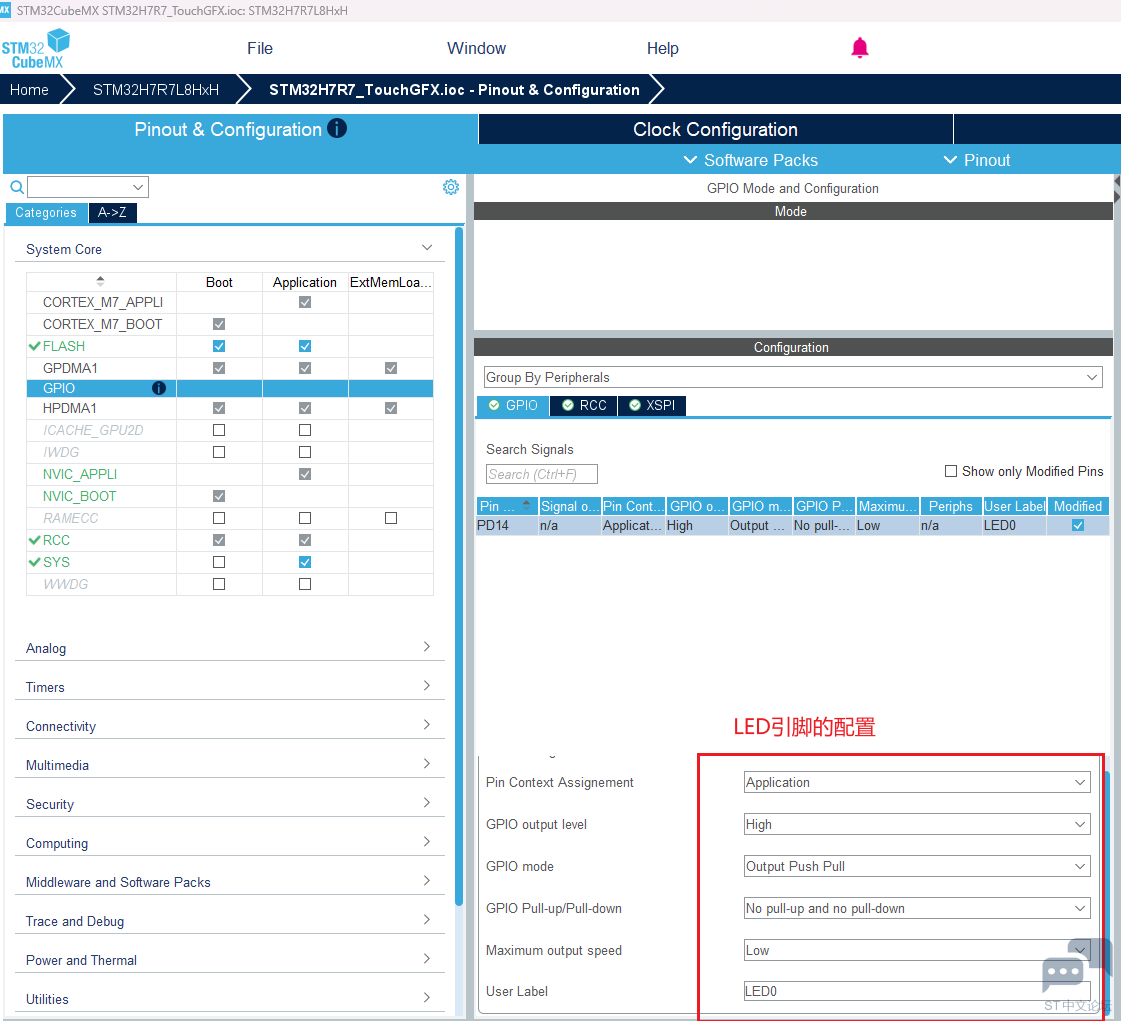

完成上述操作，正点原子H7R7开发板模板工程设置完成，开发板的PD14引脚控制板载的LED0，在CubeMX添加相应引脚的输出设置。

Appli工程的main.c中添加LED引脚的翻转代码

int main(void)
{
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    HAL_Delay(1000);
    HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
  }
  /* USER CODE END 3 */
}

1.11 工程编译和烧录

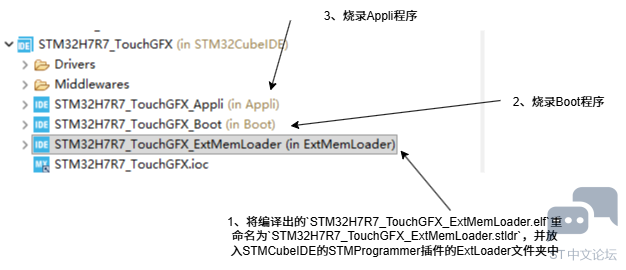

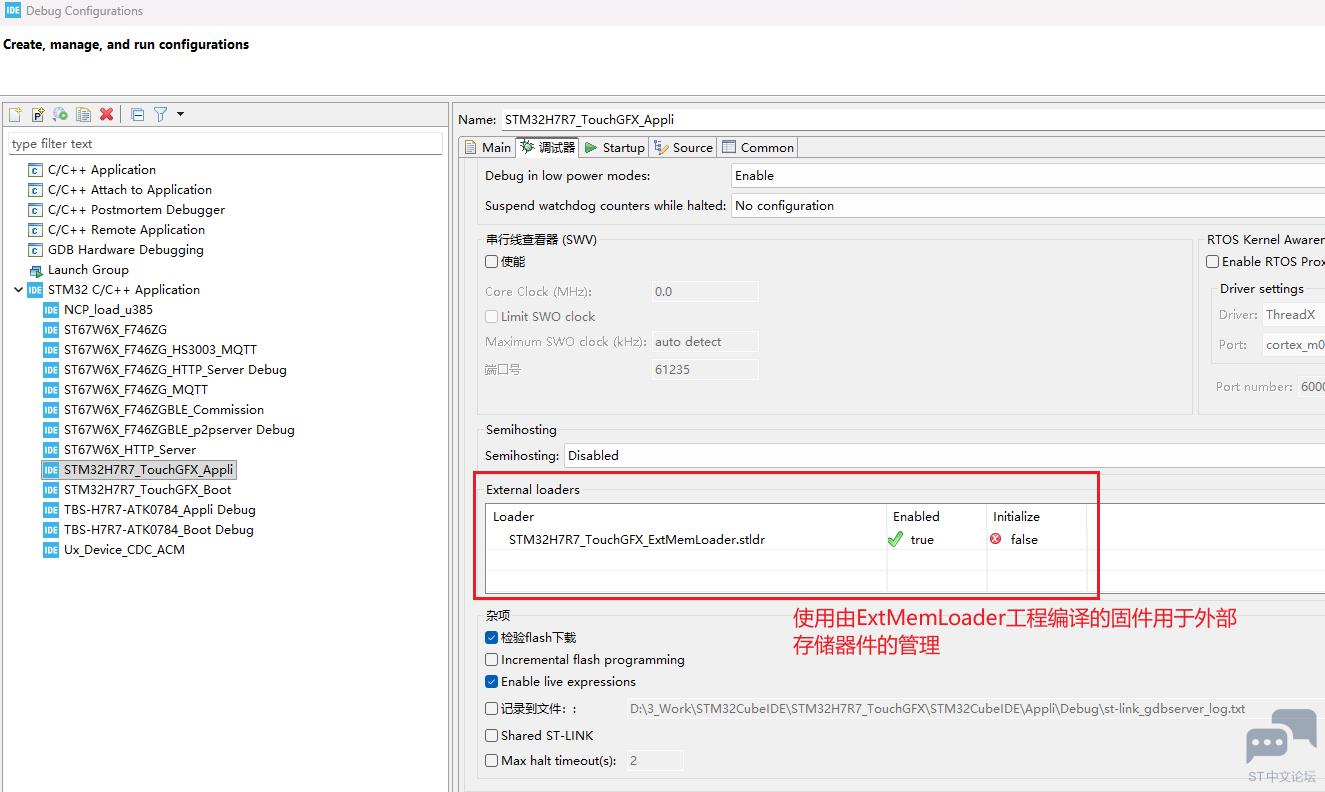

创建的工程中，ExtMemLoader工程编译出.elf固件，将其后缀修改为.stldr。将文件存放到STM32CubeIDE\plugins\com.st.stm32cube.ide.mcu.externaltools.cubeprogrammer.win32_2.2.100.202412061334\tools\bin\ExternalLoader文件夹中
