很高兴收到了 NUCLEO-H5E5ZJ 开发板，参与评测。
1 C( p" ]. m/ E" k4 a
! R0 x7 a8 w; {: |  r8 c这个新的开发板我遇到过两个问题：

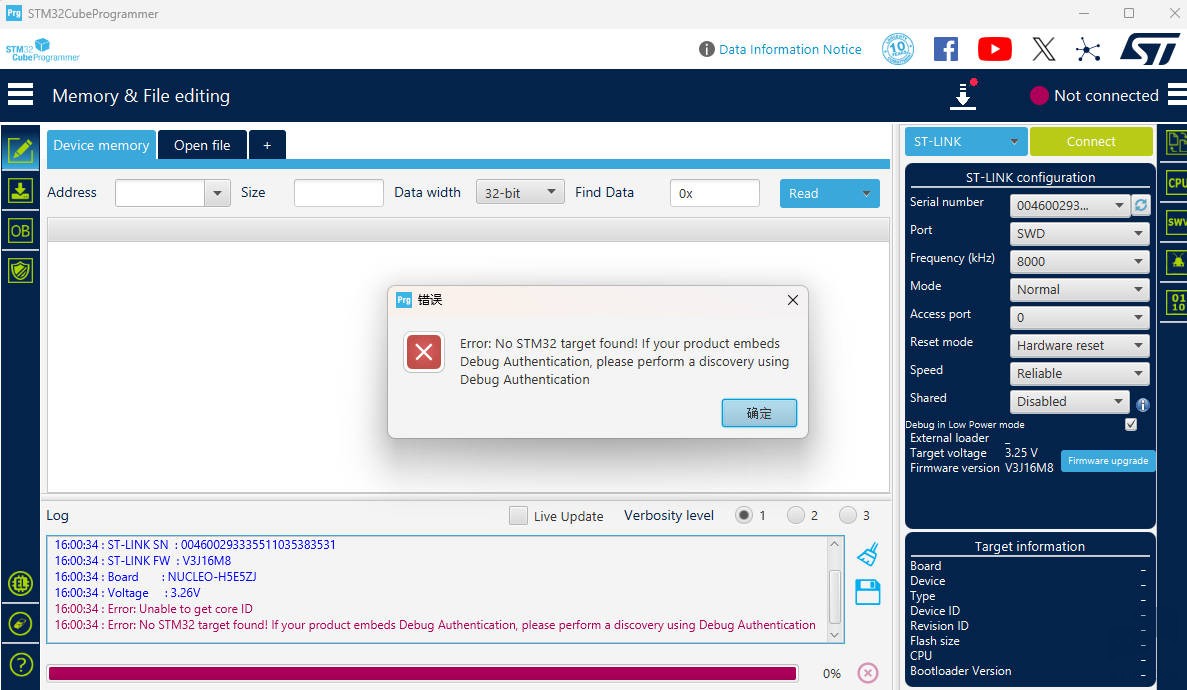

, \5 k$ U7 H' e1 G% r1. STlink无法识别连接

stlink

4 d& p3 E9 }8 d3 H2 i刚开始遇到这个问题我还以为是板子坏了，后来一想新板子怎么会坏呢，会不会是芯片太新了导致没识别到，后来升级了CubeProgrammer版本之后可以成功连接了

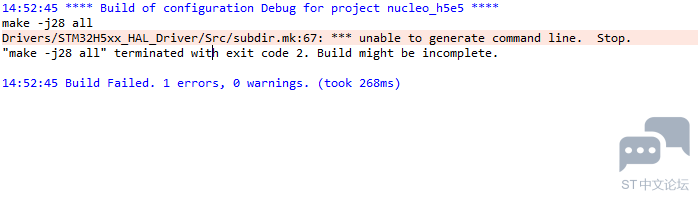

7 q# k% Z. k" U# C$ J! W2. 代码无法编译
$ N  N2 M7 r' e- Y$ J8 X
" _  w$ ^7 _2 K: t/ I# D- x# r4 c编译报了一个故障，这里同样也是升级了CubeIDE版本之后解决的。

用ThreadX作为RTOS测试

• 接下来进行测试，首先创建工程代码：
  5 `0 v4 f- W$ P/ M5 q4 }2 R: X

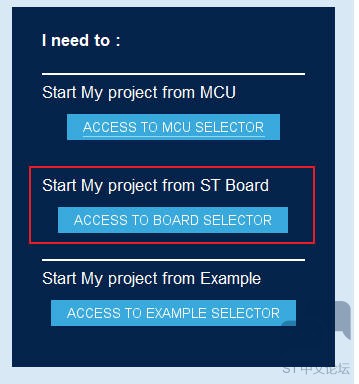

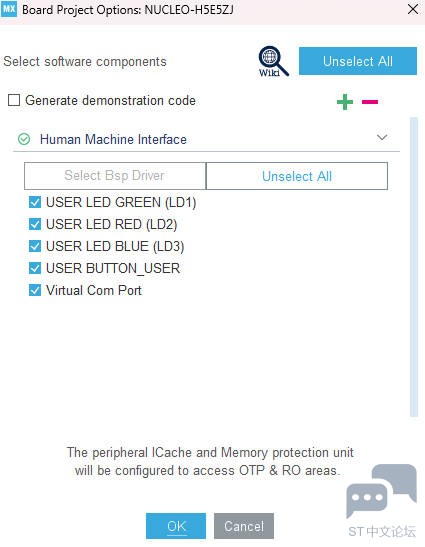

2 w7 ~) O# |3 F* u9 Y4 |" N: X$ Q打开CubeMX工具，选择Board，这里选择H5E5ZJ板子，然后Without TrustZone，默认外设都选上。
3 g! H0 T4 p" y/ i
; n- e  e  t" E* J, m6 E- `
因为要用的RTOS，所以这里我选择了ThreadX作为测试用的RTOS。

$ e& Y" D. v1 p配置的话修改了两个地方，一个是RTOS内存大小为10240，另外就是打开了初始化APP任务

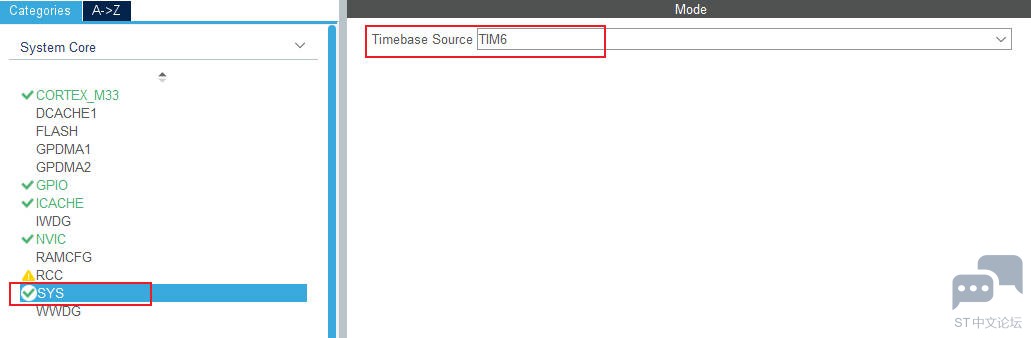

7 E& k% o# g7 a7 m& q3 O2 f+ L9 IRTOS会用到systick中断，所以HAL原有的时基需要修改，这里改成TIM6为HAL使用
2 y, w4 y  X9 {" Z" |+ V! f; _

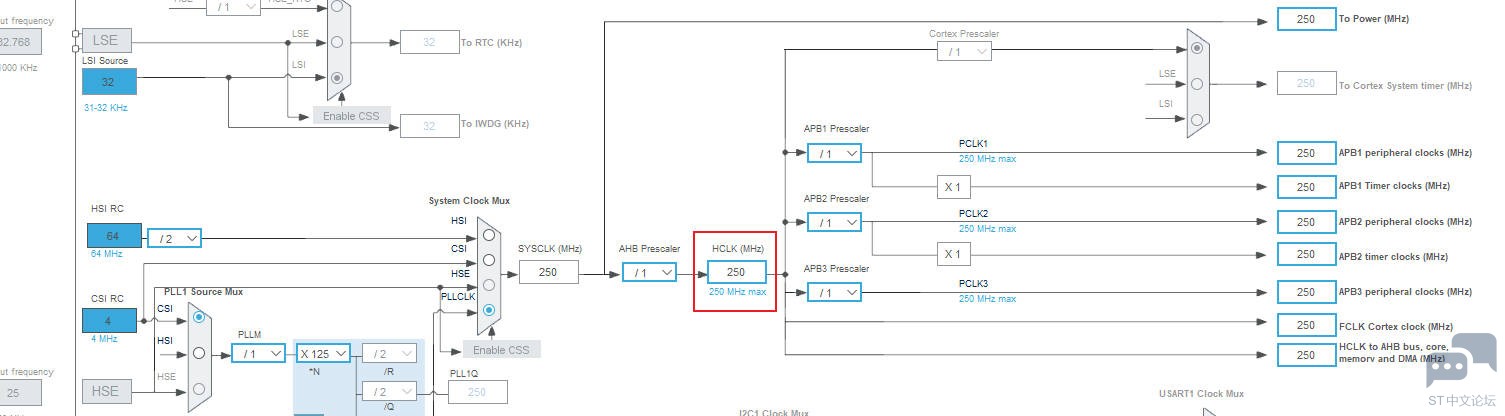

最后就是需要修改时钟为250Mhz，这里填写250之后会自动解决时钟问题
8 [; w' T. ~. h1 @! }8 r3 @% o
我是生成的CubeIDE代码，生成完之后打开工程进行了一下编译，通过之后就可以写代码了。

• 第一项测试：任务切换速度
  ' {# J& o1 i% x! Z1 V. D: n6 X

核心思路: 用两个任务 + 两个信号量，构造一个"乒乓"结构，精确测量从一个任务放弃CPU到另一个任务真正开始运行之间的时间，使用DWT计时。
DWT 计时是 Cortex-M 内核自带的 Data Watchpoint and Trace (DWT) 模块中的 CYCCNT 周期计数器来实现的高精度计时方法。

' M& k" S# x9 cCPU 主频 = 250MHz
" }; K8 n; K3 Q: D% j5 q1 个周期 = 4ns
# n4 q+ @0 m; j- Z& u& u/ Z
9 x0 s0 ]1 N; G% m; v

1. static void task_a_entry(ULONG arg)
   ) }9 ~" H8 |* ^$ _  r0 ?" S
2. {

3.     (void)arg;
   : l' A; e1 v8 U: [+ J
4.     while (switch_count < SWITCH_ITERATIONS)
   * ]" I0 k/ x& Q2 o2 L  Q0 f) g
5.     {

6.         switch_start_cycle = DWT_GET();

7.         tx_semaphore_put(&sem_a2b);

8.        tx_semaphore_get(&sem_b2a, TX_WAIT_FOREVER);

9.     }

10.     tx_thread_suspend(&task_a);

11. }
    ( T; E7 ~0 }. t5 B% Y' b/ S  u& ]
12.

13. static void task_b_entry(ULONG arg)

14. {

15.     (void)arg;
    / W: R( O" k* `2 `
16.     while (switch_count < SWITCH_ITERATIONS)

17.     {

18.         tx_semaphore_get(&sem_a2b, TX_WAIT_FOREVER);
    ) I. h# t: \% n& t3 B( A, R% O4 ]4 U
19.         switch_samples[switch_count] = DWT_GET() - switch_start_cycle;
    / D' v* c4 o! _9 D4 g! o# x* c
20.         switch_count++;

21.         tx_semaphore_put(&sem_b2a);

22.     }

23.     tx_thread_suspend(&task_b);
    ! t: ~2 A4 w' f, t0 X+ G1 P
24. }

复制代码

A/B任务优先级都是1，高于定时器线程之外的一切，一共测试1000次。这里使用的信号量来回切换任务
: p/ r7 ?6 V3 p
; `" P, U, Q1 s/ N: u% x

• 第二项测试：中断响应速度
  " \' ]! Q- d5 Q7 _1 O: Z; v4 `

- u, ]% O4 H) B7 I  H2 u主要测试的是从触发中断的那条指令执行完到ISR 第一条指令开始执行之间的时间，同样使用DWT计时。
, z2 D5 K0 U+ N$ G! t4 z& V, c这里直接使用NVIC_SetPendingIRQ，写 NVIC 的 pending 寄存器，绕过外设，测出来的是纯粹的 CPU 中断响应时间，更干净。
% W( f( n  T: g* [: y4 v( ]

1. #define TEST_IRQ_NUM    TIM7_IRQn   /* 软件触发，TIM7 未被项目使用 */
   % P+ {/ w3 a# k+ A: p# v$ o9 n
2.
     h# C: N% e* Y
3. void TIM7_IRQHandler(void)

4. {
   0 t4 R6 E8 W2 X1 N
5.     irq_samples[irq_count] = DWT_GET() - irq_trigger_cycle;
   # V1 `. A7 |( {; g
6.     irq_count++;

7.     NVIC_ClearPendingIRQ(TEST_IRQ_NUM);

8. }
   7 v/ L7 V+ V1 l
9. static void run_irq_test(void)

10. {

11.     irq_count = 0;

12.
    4 K4 N) V6 Z4 ^% Y0 P4 T
13.     NVIC_SetPriority(TEST_IRQ_NUM, 0);
    * E) G  y  m" X8 D. g. B3 Q- a
14.     NVIC_EnableIRQ(TEST_IRQ_NUM);
    + a2 Q3 _8 i3 s/ E. \9 q
15.     for (uint32_t i = 0; i < IRQ_TEST_ITERATIONS; i++)
    0 D1 o* J) n, y, J. [- H
16.     {

17.         irq_trigger_cycle = DWT_GET();
    9 X/ I& T! ^1 o$ d9 j5 p
18.         NVIC_SetPendingIRQ(TEST_IRQ_NUM);

19.         while (irq_count <= i)
    / e, a) p; X/ C- ^$ i
20.             __NOP();
    / b" ~9 Q4 O( k9 S7 N
21.     }

22.     NVIC_DisableIRQ(TEST_IRQ_NUM);
    6 _7 Z$ J# Y/ J, ?4 M
23.     print_percentiles("[2] IRQ Latency", irq_samples, IRQ_TEST_ITERATIONS);
    $ Y1 q! N  t4 J4 K; ^1 F' C9 z
24. }
    ( e1 O5 U; Y0 b4 U* r2 {' H

复制代码

也是测量1000次。
然后编译运行结果如下：

========================================
7 N, v  }4 ^+ w0 W9 M3 A' b  STM32H5E5 CPU Performance Test
: k% ]3 Y$ L0 h  Core: Cortex-M33 @ 250 MHz
  RTOS: Azure RTOS ThreadX
========================================

% b& v" H; F8 X[1] Task Context Switch Test (1000 iterations)...
[1] Task Switch (n=1000):
* [9 k% r1 I8 @  P50  =  656 cycles =  2624 ns
  P95  =  656 cycles =  2624 ns
  P99  =  656 cycles =  2624 ns
  MAX  = 6586 cycles = 26344 ns
; r7 x# a  s, Q, g+ @4 p9 p" d
[2] IRQ Response Latency Test (1000 iterations)...
; i. a) Q1 C/ w! c) F* e[2] IRQ Latency (n=1000):
% @% p2 ]3 e6 o# e! h4 `4 J! T  P50  =   47 cycles =   188 ns
9 v: d5 b# u% @/ d4 Z) e: E6 G- k  P95  =   47 cycles =   188 ns
  P99  =   47 cycles =   188 ns
5 |3 M5 u4 R8 ]: C- ^- {  `/ E# B0 t( e  MAX  =   90 cycles =   360 ns


: X+ j# ^$ f7 U: S. V: p; T/ D这里P50/P95/P99表示在这1000个点中有百分之多少的值小于等于后面的值，比如P50 = 656cycle，也就是有50%的值小于等于656cycle。
3 y& y2 l# T- u3 v* a所以数据看着还是很稳定的，99%的值都是稳定的，MAX这个值就是异常值，我猜测可能是systick中断插入其中导致的，这个可以忽略。

但是这个测量值会不会有点长，任务切换需要2.6us，以前也没测过这个，看看能不能优化一下，比如改改编译配置什么的。
( Z; y3 Z. D! O* H$ u& l* C

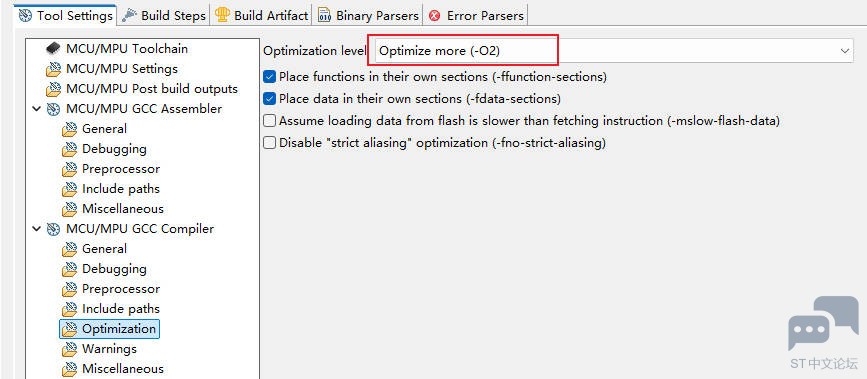

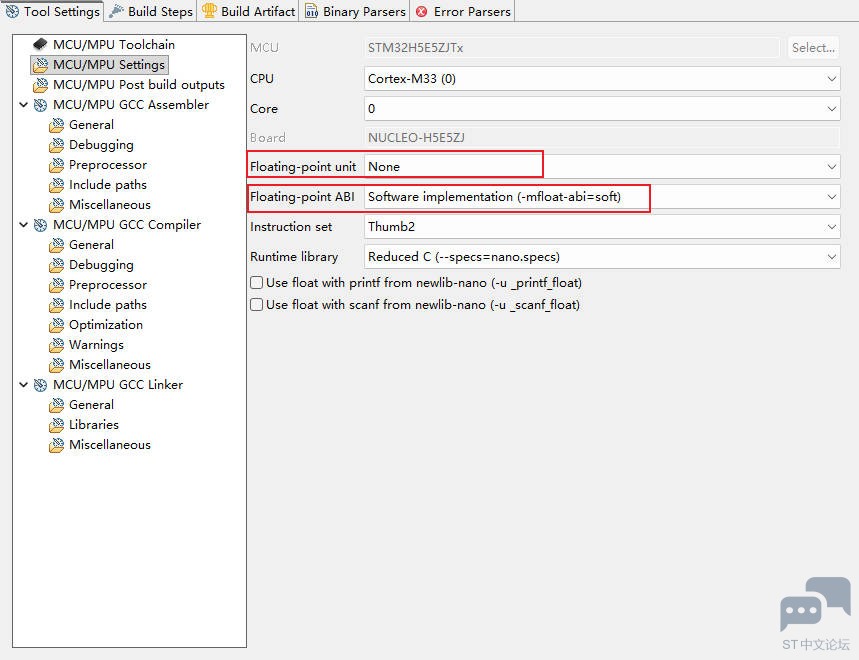

* L& E! X  p  s/ X* z于是我尝试修改编译优化，关闭FPU，因为FPU上下文保存会占用cycle，修改如下：
3 n" k" s% p4 r3 z" r, c
+ n6 b/ }8 ~+ @- j8 h+ V7 B1 R1 j然后重新编译烧录运行结果如下：

========================================
2 I, W9 F+ h+ M- e% A  STM32H5E5 CPU Performance Test
# f; Y% M1 ?% w4 Z  Core: Cortex-M33 @ 250 MHz
  RTOS: Azure RTOS ThreadX
8 e6 \, |& }, e7 ?! e1 q, P========================================
$ c0 G3 Z( _6 Q# h/ |
3 [- ?, w4 K6 R) Z! Y/ w8 N. q[1] Task Context Switch Test (1000 iterations)...
[1] Task Switch (n=1000):
+ a4 E& X7 C& ]1 |7 g; H3 H  P50  =  380 cycles =  1520 ns
  P95  =  380 cycles =  1520 ns
0 a8 d1 g1 }* p% {/ t3 c  P99  =  380 cycles =  1520 ns
, c) H- k$ |& z) V6 A- _: X  MAX  = 5833 cycles = 23332 ns

[2] IRQ Response Latency Test (1000 iterations)...
4 x+ W+ G$ X0 B1 u[2] IRQ Latency (n=1000):
; A6 E; I$ w8 A6 D. x0 J0 P1 Z  P50  =   22 cycles =    88 ns
9 h" A7 h% _  `+ t/ p8 l  P95  =   22 cycles =    88 ns
3 T' x; U( p. \$ ]. [, o. |( J  l  P99  =   22 cycles =    88 ns
  MAX  =   41 cycles =   164 ns
8 x( U" E. t' D
5 g3 v' |' L$ j
' b. E' b8 e' @5 I" i# A修改之后确实快了很多啊，P99就能看出性能还是非常稳定的。
& d& O1 B1 a' C! r/ U整个测试还是比较简单，当然应该还有不同的测试方法，可能还可以继续优化提升性能。
