NUCLEO-H5E5ZJ开启TrustZone功能，文章里我会用TZ表示TrustZone，S代表Secure，NS代表NonSecure。
0 b- u+ l0 B9 N% y4 @% A因为要打开TZ，所以不能沿用之前创建的工程代码了，这里需要用CubeMX重新创建新的工程代码。

: r, F1 z) m+ w+ {9 j3 t3 i
先说一下大概实验思路：
# i& Y  c" O4 G& a4 O: W1. 搭建工程
2. 串口打印初始化在NS分区，S分区控制NS分区串口外设的使用，可以限制NS无法使用串口打印
3. 串口打印初始化在S分区，NS分区调用S分区API，实现串口打印

8 a# J1 l  P8 ?) q$ i% S3 ~' X

• 1. 搭建工程
  ( A% s) y" _  v6 [* P: {1 p

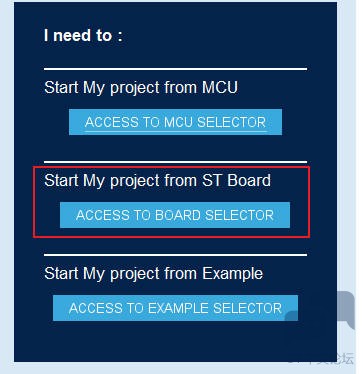

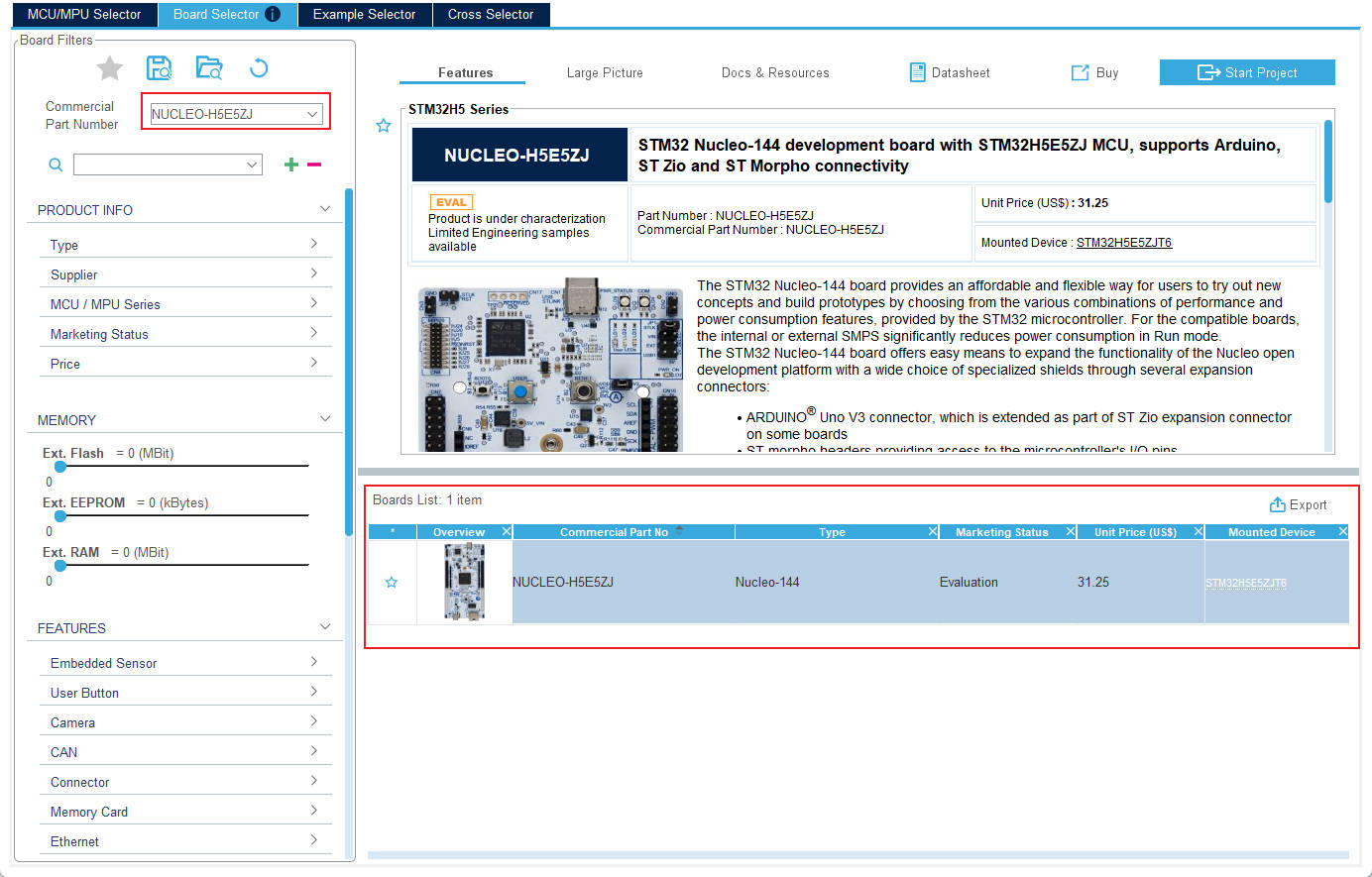

* R4 [. \, C% j3 X% z2 X打开CubeMX工具，选择基于board创建项目

输入H5E5搜索型号 NUCLEO-H5E5ZJ
. G; L; S+ |2 j8 j) K9 Q

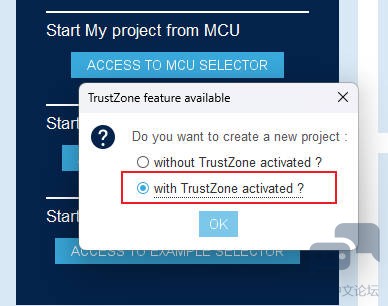

) S" w$ R8 w" P4 x* t  b& G; |) X7 @这里需要注意的是，选择 with TrustZone
0 G. i. t8 S% x, R5 ?: g! i
5 k: t) \7 s& j) q' B% d& a板子外设默认全部选择上
& M% `/ m( M: Z* p" |( K. x

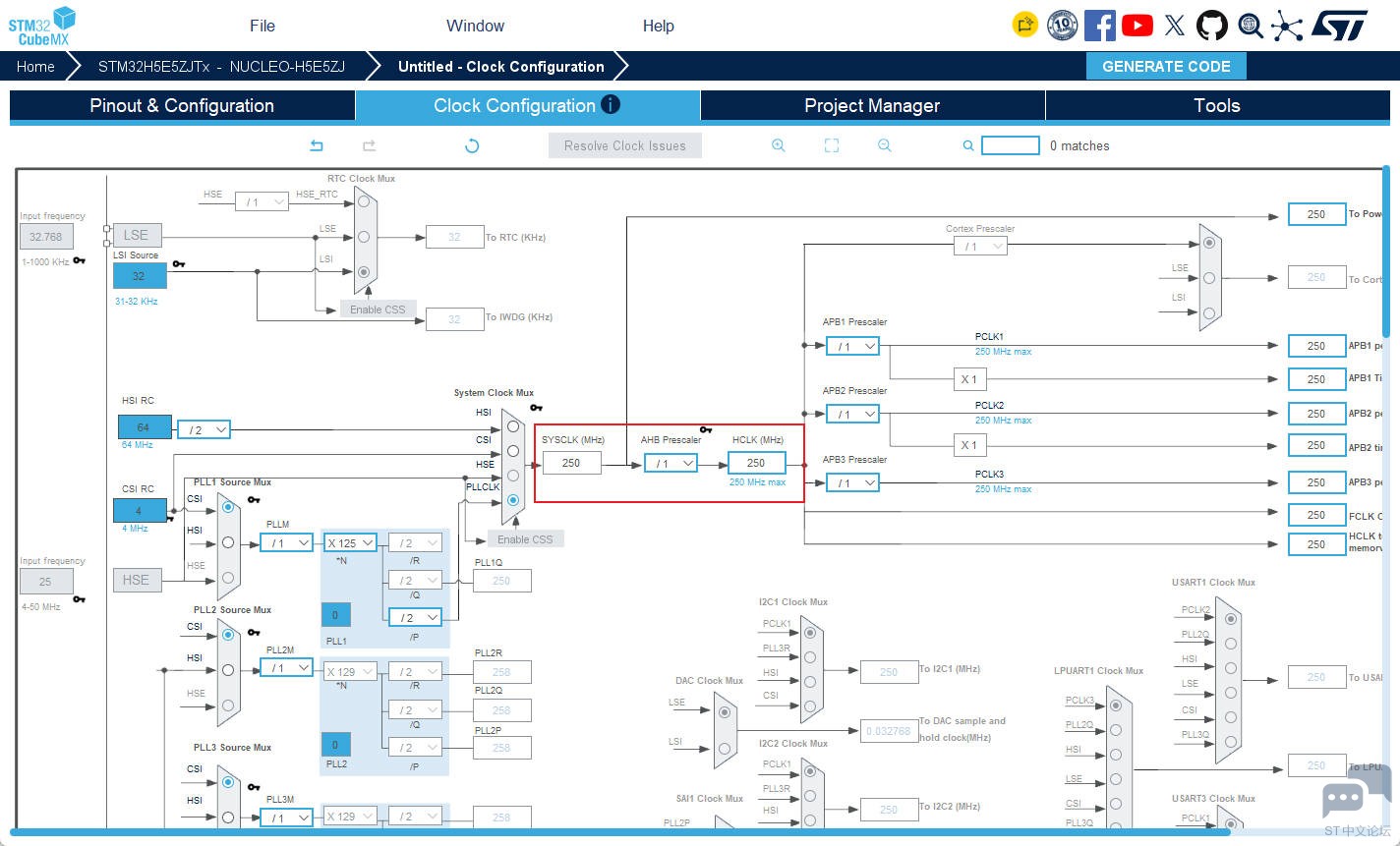

2 y; W6 J1 Q3 E: w1 G  d这里我先修改的时钟频率为250MHz

可以看到UART3默认就是在S分区，所以不用修改了
& n) y4 M; k: {' t; b/ o
接着就是生成代码，这里会有一个警告，忽略就行了
! \* S: X/ m% D; g9 l$ X4 v+ ~

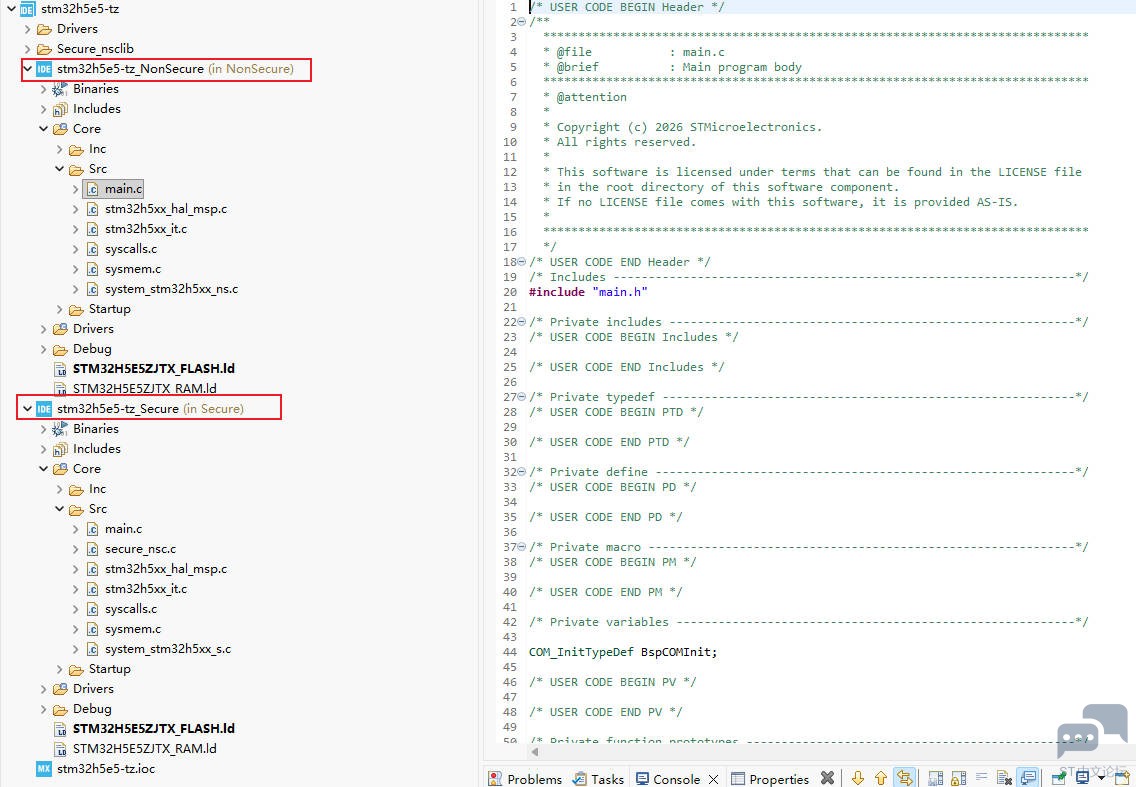

打开工程后可以看到一共有两个工程项目，S和NS，编译的话需要先编译S项目，再编译NS项目，因为NS会链接S的secure_nsc文件

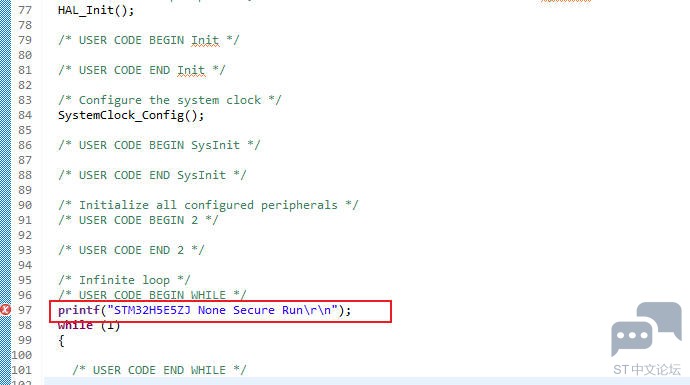

- W9 J/ E' z6 q. Y+ R* C  X, h在NS项目的main.c中，初始化最后添加一个printf打印代码 printf("STM32H5E5ZJ None Secure Run\r\n");

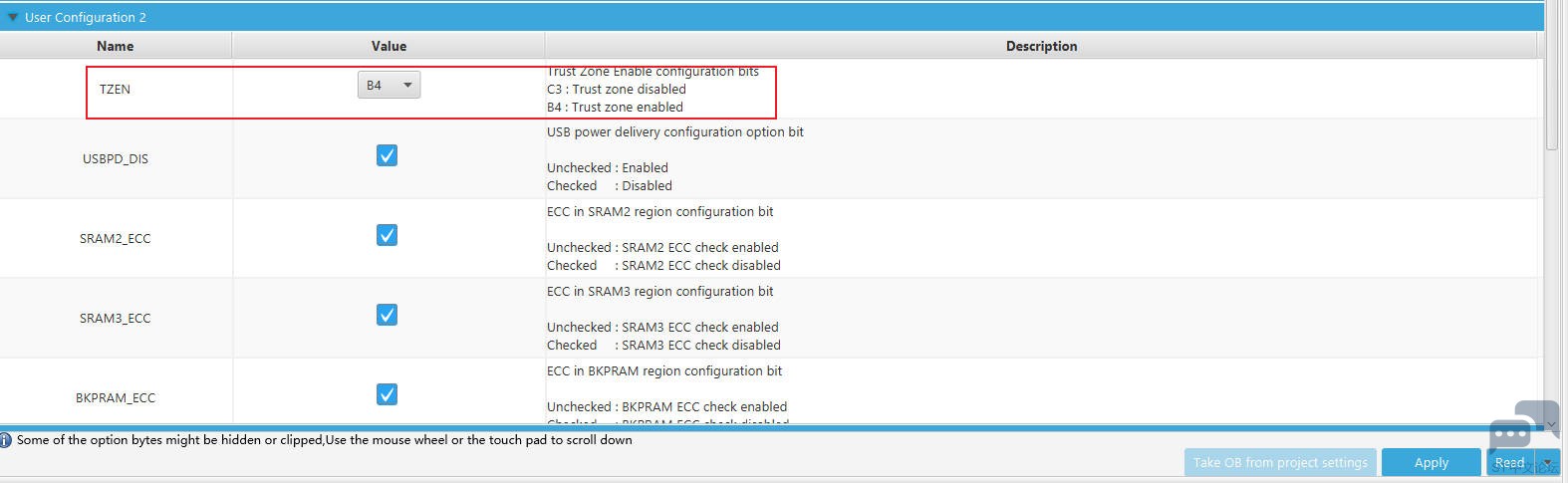

3 S) D. ~- A6 B8 Q依次编译完成，烧录之前还需要配置芯片选项字，开启TZ
# }4 Z# x$ j1 u7 }. y

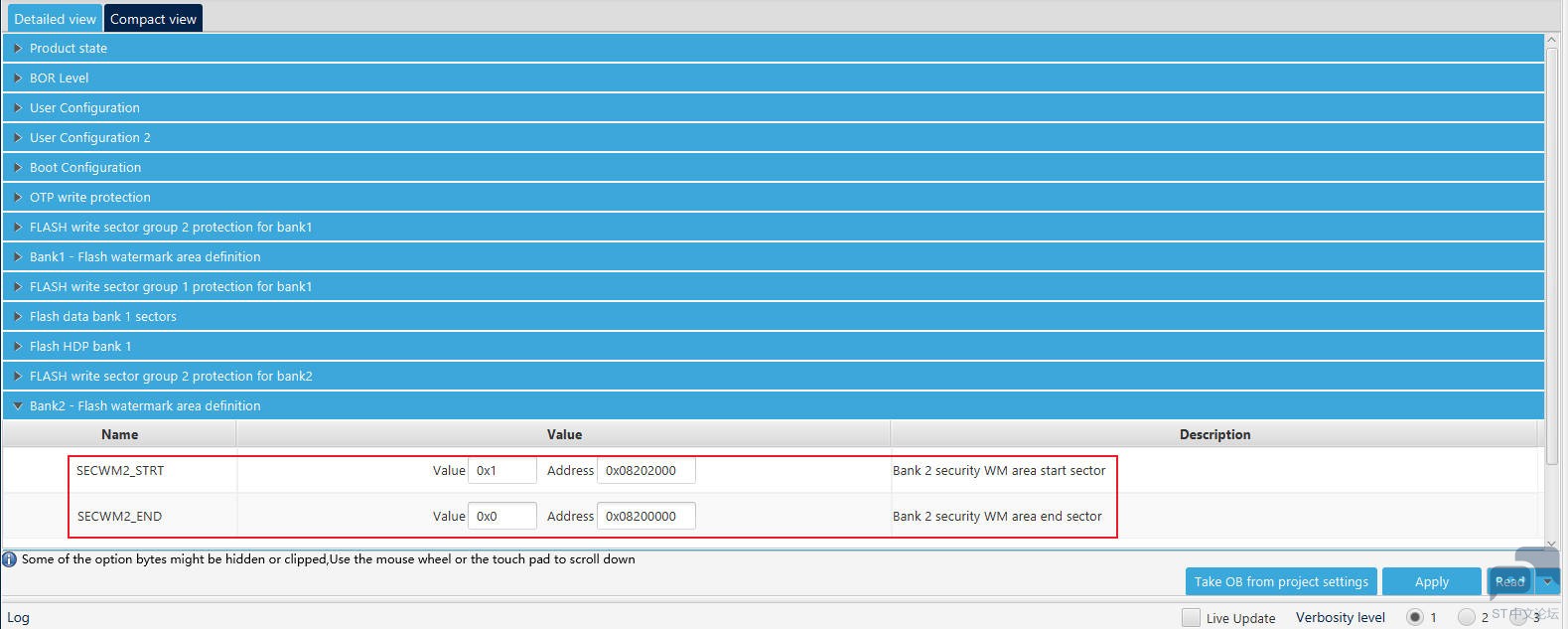

另外还需要修改flash分区，因为H5E5有两个bank，这里设置bank2为NS使用，这一点很重要，否则程序运行就会挂掉，因为新板子默认两个bank都是S。
8 ?+ E' v# _; G: {# `2 k
然后依次下载S固件和NS固件，复位运行程序，此时发现串口没有任何输出。
2 c/ f* |) k3 H/ K* J
/ l6 O6 B  q: q* o/ _

• 2. 串口打印初始化在NS分区，S分区控制NS分区串口外设的使用，可以限制NS无法使用串口打印


3 L. S; T% W6 R# l

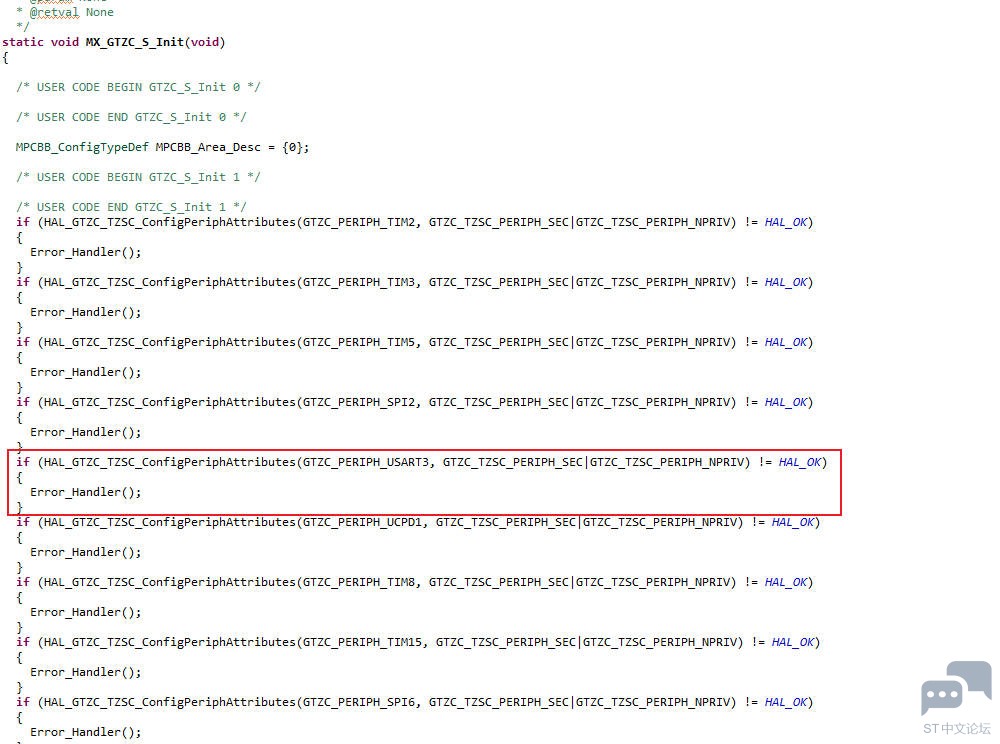

* }, ~$ f5 ^  I0 e' X因为在S项目中的MX_GTZC_S_Init初始化函数将UART3设置为了S分区使用，所以NS是不能使用UART3的

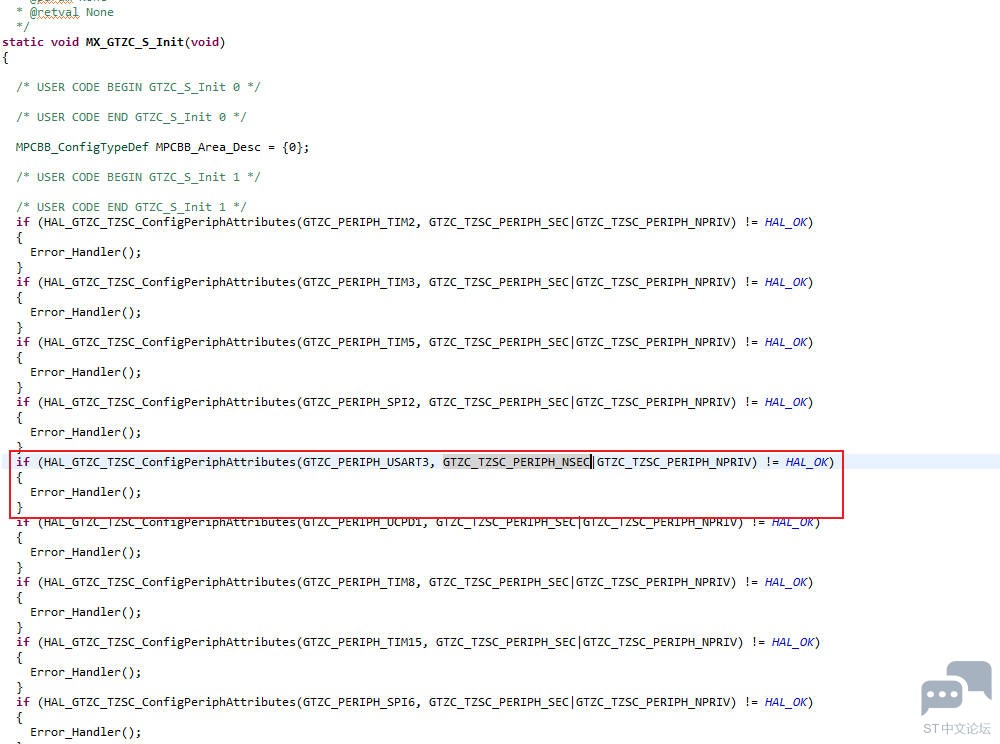

将GTZC_TZSC_PERIPH_SEC修改为NS使用，另外还要修改串口输出的两个GPIO也为NS使用，确保UART3在NS是可以完全使用的
% ?; @, d- h8 u& m9 f1 F  T

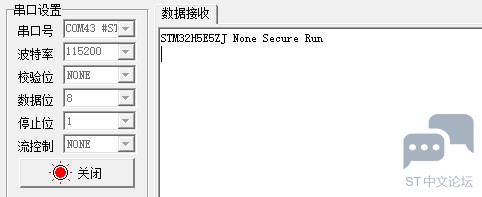

3 Z+ G& F; X! ^) e$ ]重新编译S和NS代码，烧录重启后串口有了输出，所以可以通过GTZC限制外设在NS侧的使用权限。
  _3 Q4 p3 S- L) V) ~9 D( B+ N

( m" O' G- ]8 k! U

• 3. 串口打印初始化在S分区，NS分区调用S分区API，实现串口打印


" B, Z7 ]  [) Q! B7 p

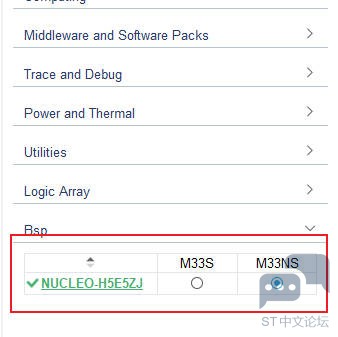

' D, J$ B* X- @' S重新回到CubeMX，可以看到BSP选项中，可以把NUCLEO分配到S分区使用

9 @$ q# k7 |+ |. y3 f修改之后重新生成代码，把之前修改的UART3外设和GPIO都重新放回S分区使用。
. j$ Y8 @! _6 B9 D% f在S工程中添加printf打印

& G) E, n' G! H然后编译S和NS，此时NS编译会失败，因为之前在NS添加的log打印会报错，这里先删除掉这行代码，重新编译烧录运行
# {: F' L5 ]/ y2 n/ z3 X

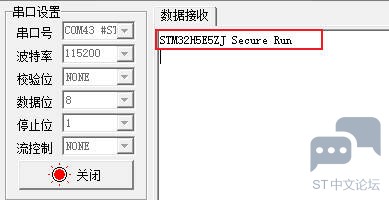

: t7 [3 k! p  s% p. B; c2 TS工程正常打印log了

8 F: a' N* }9 w2 W7 l
接下来需要添加NS调用的API，用于NS侧的log打印

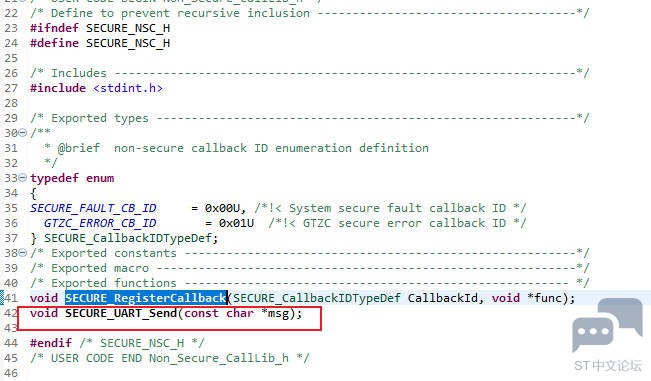

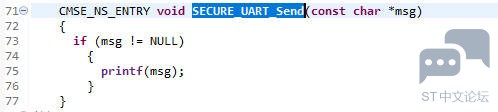

首先在S工程中的secure_nsc.c和.h中添加API

, _9 N' q  y8 q( L2 s

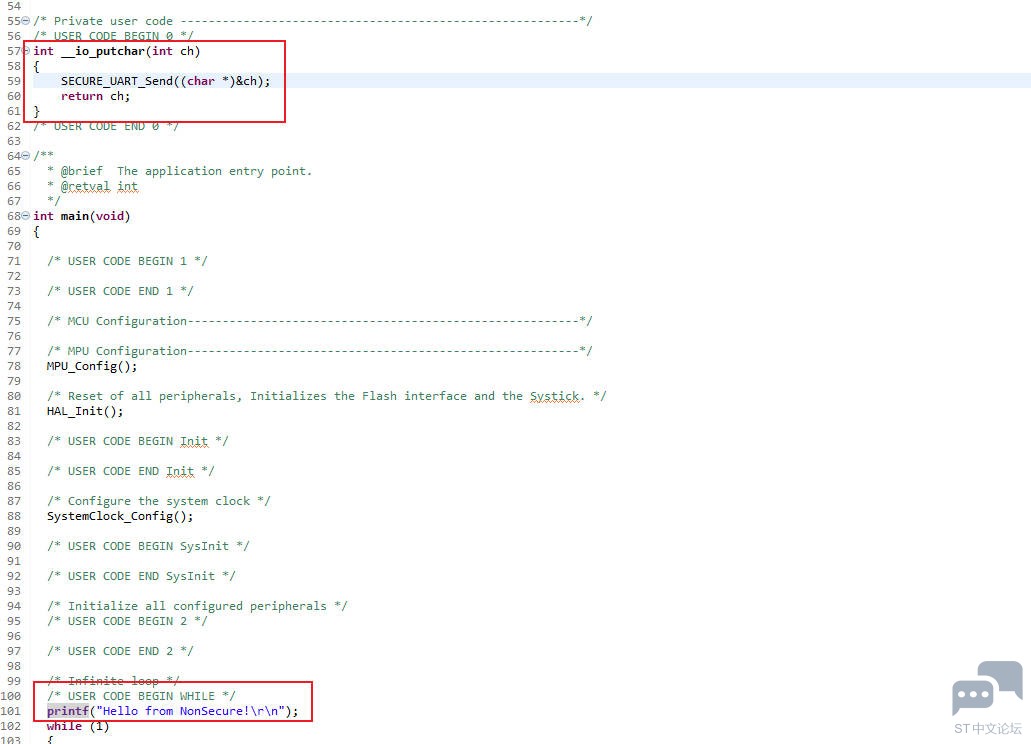

! y; y5 _- W& ?0 l然后NS工程添加调用

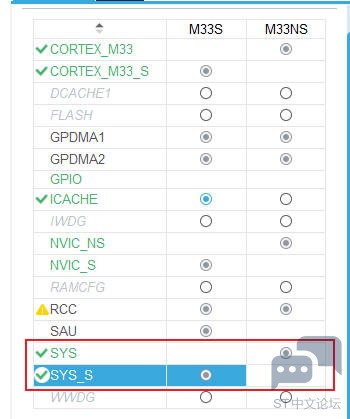

8 m* W+ d; b2 z+ O5 K这里有个点需要注意一下，就是main中的系统时钟函数SystemClock_Config在S工程没有初始化，在NS工程重新初始化了的。
3 I9 Z& H( e5 qS启动初始化UART3的时钟和NS调用打印时候的时钟不一致了，会导致现在编译出来的固件，NS是无法完成打印输出的。

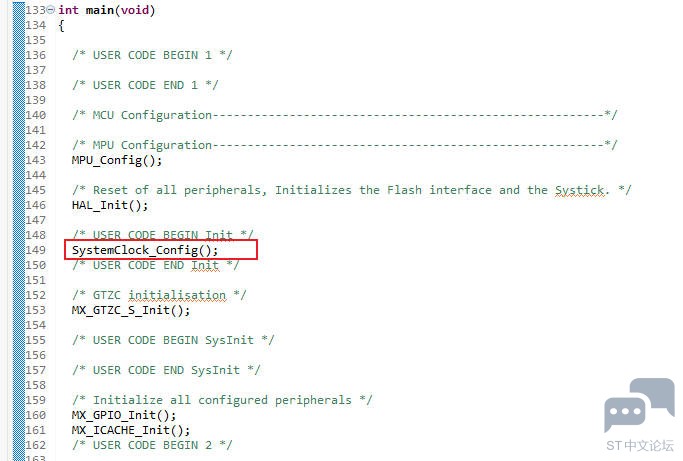

4 H+ d- e9 f+ w4 Z: S有一个比较简单的办法就是将NS工程中的SystemClock_Config函数复制到S工程中同样初始化一次，保证两边的时钟初始化一致。
! J9 M; t4 K8 c" D# \" l我这里就是直接复制过来初始化一次的

/ d. o8 j8 P+ o8 T然后编译烧录运行，S和NS都可以正常打印日志了


: N% ~& r' X( {1 G: Q, z, @0 G另外还有一个比较有意思的点，因为H5E5有两个systick，那其实就可以两边都在systick中运行代码了

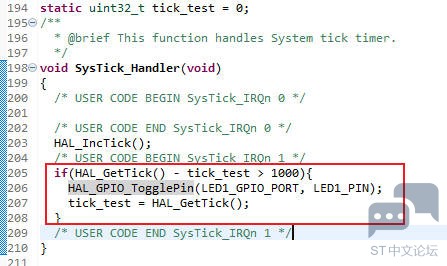

% S2 J  f% {2 ?& z) T( f比如我在S侧添加一个systick中断点灯LED1，那NS侧也可以添加一个点灯LED2代码，两边都可以各自运行，只是S侧的优先级会高于NS侧。


关于H5E5的安全分区系统实验就做完了，实验比较简单，可以熟悉一下S和NS的交互使用，对于安全功能要求比较严格的项目还是很适用的。
