有人用到STM32H743片内的LPUART，并想用BDMA配合LPUART的数据传输。可是他发现LPUART的通信难以成功，希望有相关例程可以参考。

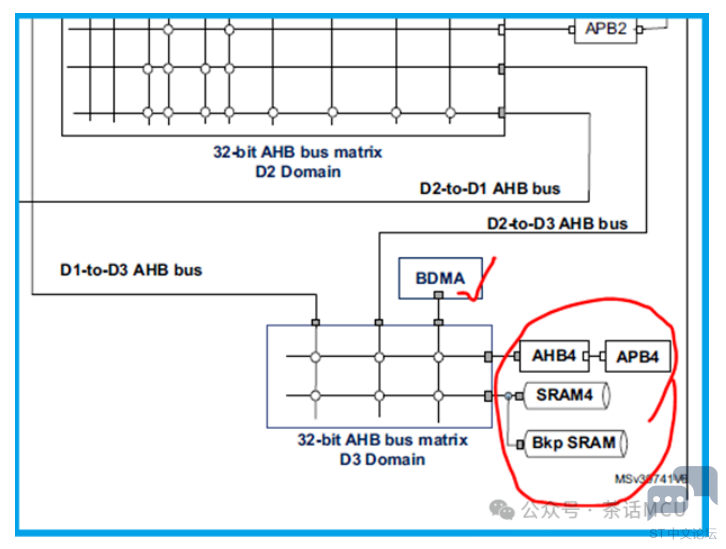

其实，基于DMA方式实现LPUART的通信并不难。就是有个地方要注意下，即此处的BDMA可以访问的内存仅限于SRAM4和备份SRAM。如果你把要传输的内存数据放在别的RAM区，BDMA鞭长莫及，是访问不到的。其它倒也没什么了。

下面要演示的功能是这样的，使用LPTIMER周期性的输出事件作为BDMA传输动作的同步信号。LPTIMER每产生一个输出上沿事件，BDMA就从内存取走1个数据送到LPUART的发送数据寄存器。最终将内存字符显示在PC的串口终端。

使用STM32CubeMx图形化工具进行配置，然后创建工程，添加用户代码，最后查看验证结果。

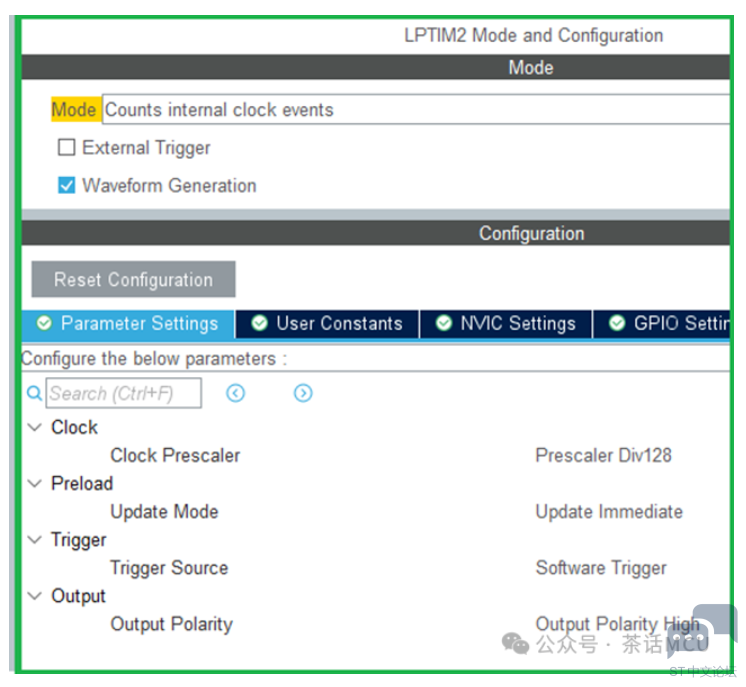

先对LPTIM2进行配置。时间参数不严格，能演示效果即可。开启其PWM输出功能。

下面是LPUART的配置，没有太多要注意的。如果使用LSE作为其驱动时钟的话，波特率不要超过9600。不过，我这里使用的是其它时钟。

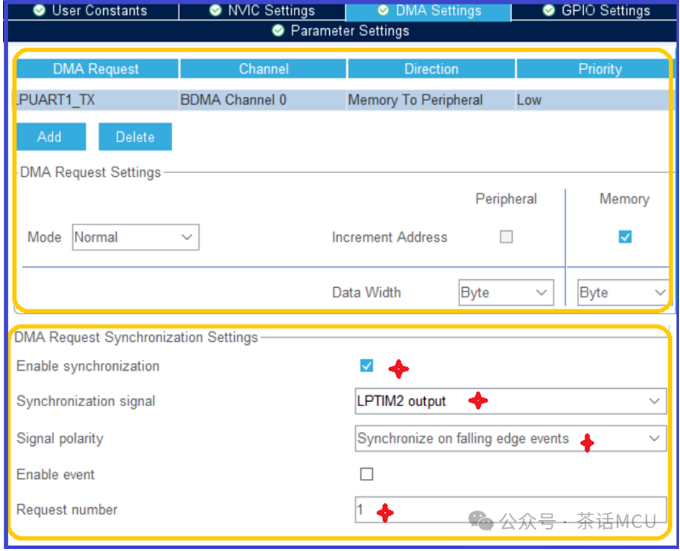

下面是关于LPUART发送功能的DMA配置。【关于接收这里就省掉了】

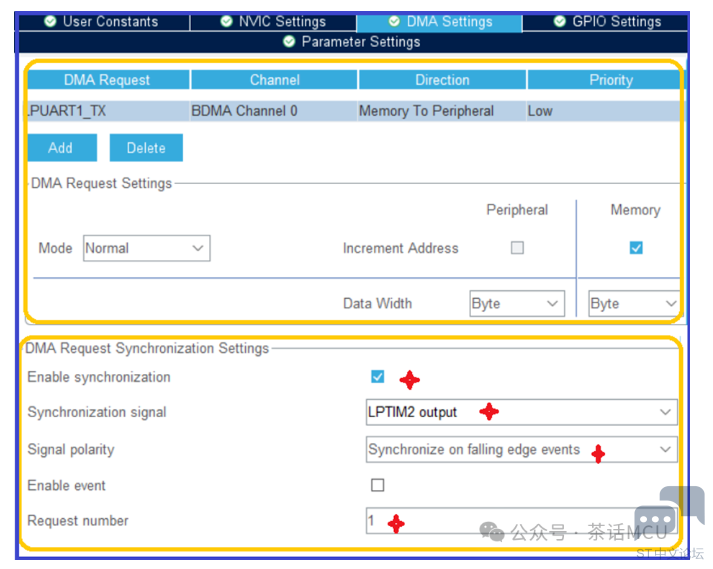

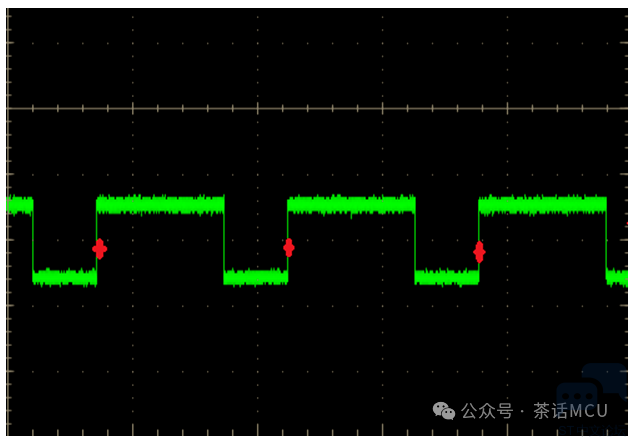

基于上面配置，BDMA根据LPUART的TXE事件从内存搬运数据到LPUART发送数据寄存器的行为还得与LPTIMER输出的上沿事件同步。

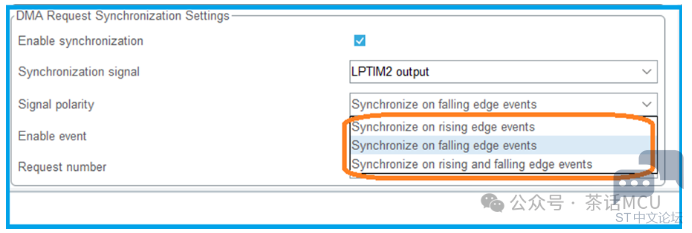

当然，我们也可以选择LPTIMER输出的下沿或双沿作为同步触发信号。

根据上面的配置，如果LPTIMER不启动的话，BDMA是没法实现LPUART数据的发送传输的。

添加必要的用户代码，这里基于ARM KEIL IDE创建工程、组织代码。

按照指定地址的方式定义待发送的内存数据。注意地址是在SRAM4区域内。

下面两行代码的功用一目了然，此处不多做解释。 image.png=webp&wxfrom=5&wx_lazy=1#imgIndex=8)

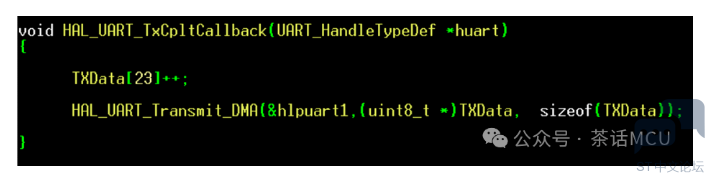

在BDMA传输完成中断里，修改发送字符串里的某个特定字符，便于查看演示效果。同时重新再启动LPUART发送的DMA传输。

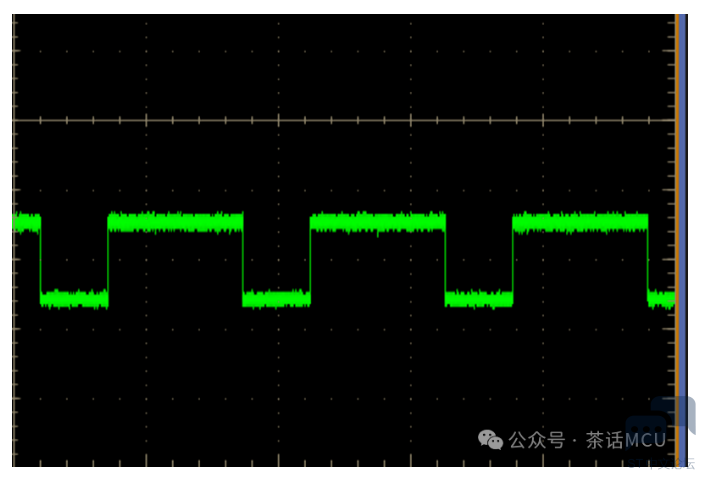

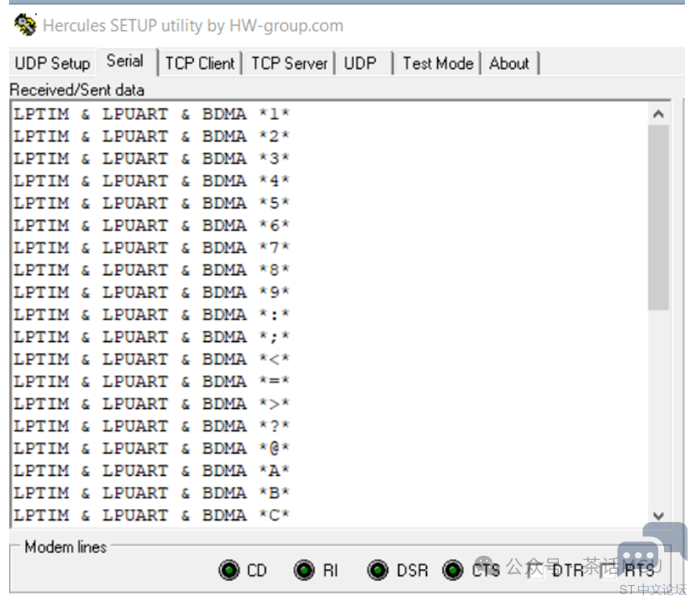

下面是最终演示结果。绿色波形是LPTIM的PWM输出，另一幅图是串口终端的字符显示效果。

上述内容主要涉及三个外设的协同配合，即LPTIM/LPUART和BDMA的配合应用，并给出了些应用提醒。今天的分享就到这里，供有需要的人参考。

文章出处：茶话MCU
