有人使用STM32H743芯片开发产品，用到片内ADC3外设。他发现当使用DMA做ADC结果的传输时总是失败，具体就是根本看不到结果的搬运。但如果使用查询方式来获取ADC结果又是正常的。

基于这个反映，我们自然怀疑到他的跟ADC及DMA有关的相关配置可能有问题。

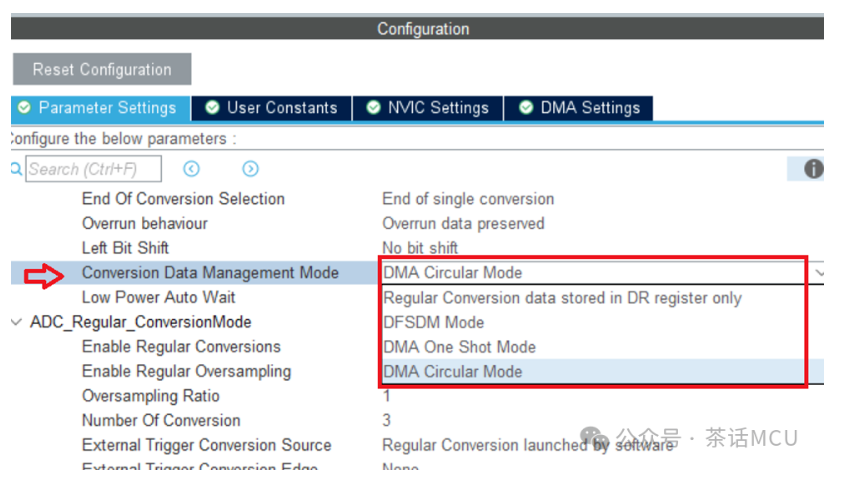

这里主要有两个地方要注意，一个就是在ADC基本配置里的coversion Data Management Mode项，所选择的要跟所采用的ADC结果的数据提取方式一致，即是通过CPU去查询DR寄存器还是通过DMA去获取。其中通过DMA获取又分两种情况，以匹配DMA传输的Normaol模式和Circular模式。在STM32CubeMx的配置里就像下图所示的One Shot Mode和Circular Mode。

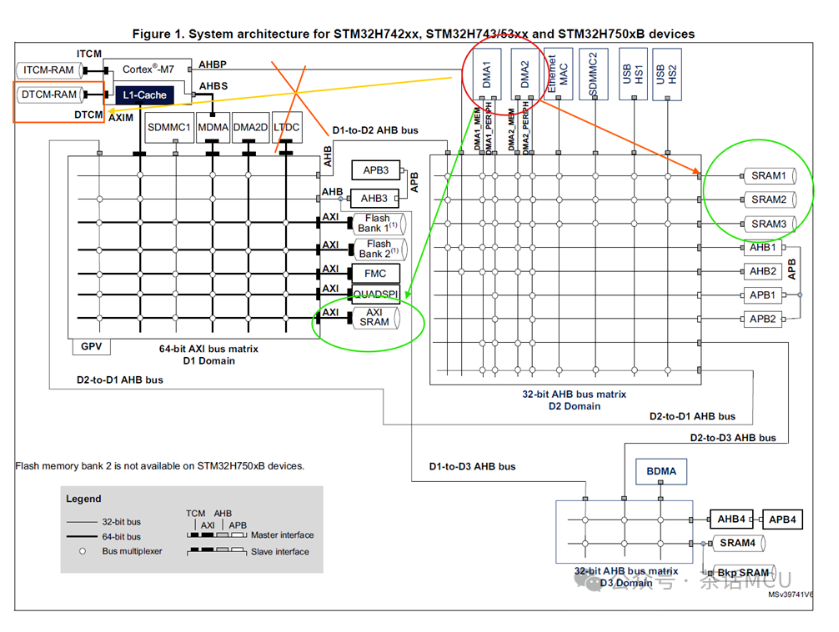

另外还有个地方要注意，就是存放ADC结果的内存地址别给错了。STM32H7系列的通用DMA1、DMA2是没法访问TCM RAM的，这是很容易出错的一个地方。即不能将存放ADC结果的缓冲区安排在TCM区域，否则,看不到ADC结果就不足为奇了。下图是STM32H743内部系统框架图。

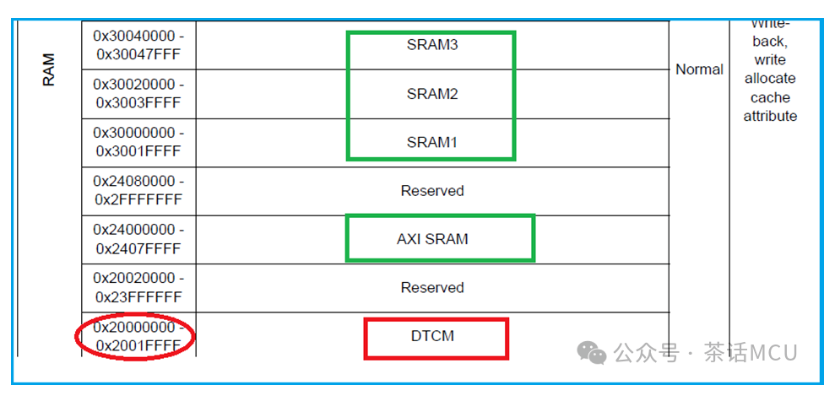

关于DTCM的地址区间不难从手册中找到，见下图中红色圈里的信息。

除了强调上面两点外，我还基于STM32H743芯片和CubeMx工具为其做了一个演示例程供其参考。

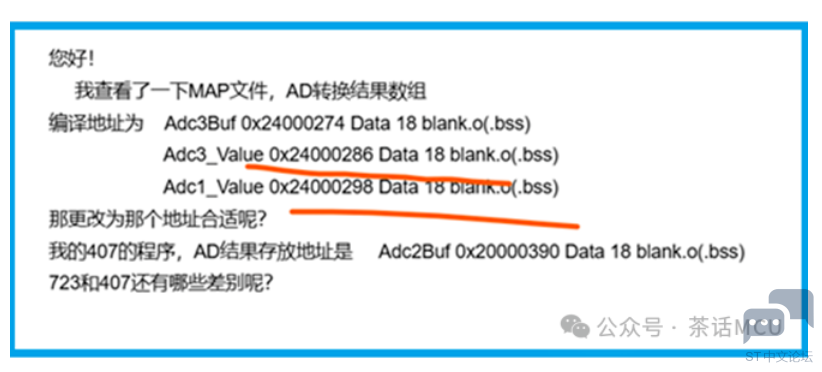

后来，该客户依然反馈说，即使参照我给的例程还是没有ADC结果出来。他把他的ADC缓存地址也给我看了，是安排在AXI RAM区，按理通用DMA应该可以访问得到。下图是客户提供的信息：

这就有点奇怪，我这边测试明明是OK的，到了他那边怎么就没结果了呢？

我反复检查相关配置，看看哪个地方可能没提醒到。

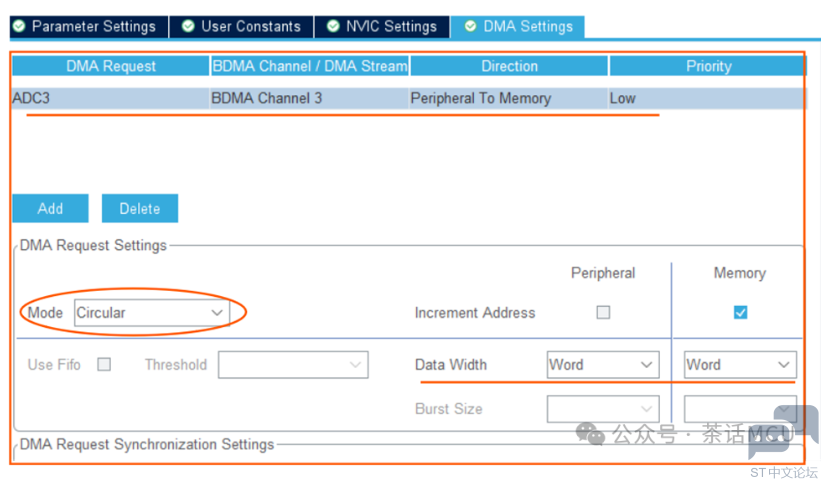

我在检查ADC3的DMA配置时，无意中发现在给ADC事件安排DMA时，除了DMA1 DMA2可以安排外，BDMA也是可以使用的。尽管我给了他参考例程，还是怀疑他在这个地方可能选择的是BDMA，而不是DMA1/2。经过跟客户再次确认，他还真是忽略这里了，选择的正是BDMA。

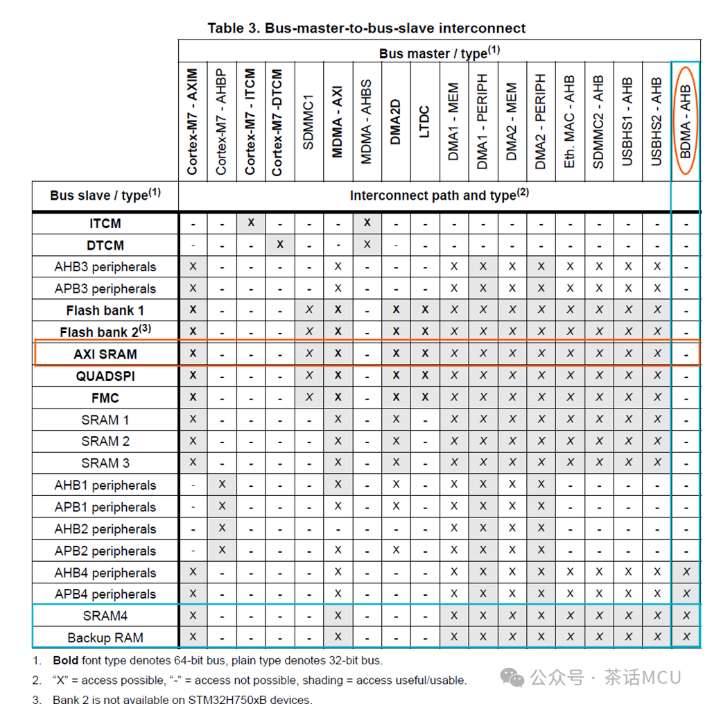

为什么这里选择BDMA就没法实现ADC的结果传输呢？我们还得看看STM32H743芯片的系统框图和总线互联图。下面是STM32H743内部主从设备总线互联图。

依据上面的系统总线互联框图也不难看出，BDMA能访问的RAM区只能是SRAM4和Backup RAM,没法访问AXI SRAM或SRAM1/2/3。现在客户则是将ADC存储缓冲安排在AXI RAM区。当他将ADC的DMA配置里DMA选择为DMA1后就可以看到结果了。

不过，很快他又发现一个有趣的问题，结果虽然有了，但发现在ARM KEIL IDE调试窗口的实时输出结果跟预期似乎不一致，ADC输出结果的显示感觉跟DMA传输的数据个数有关！

我刚开始给其提供演示例程时，选择了ADC3的3个内部通道，配置为字到字的循环传输模式，传输长度设置为9。我的确是看到输出结果了，而且初步判断结果也是正常的。

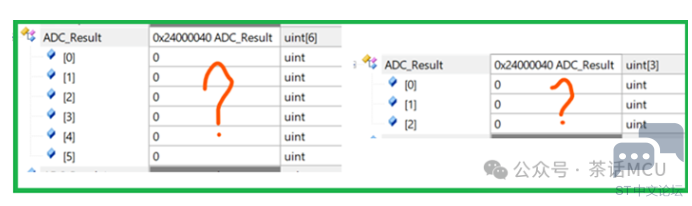

但当我尝试将DMA传输长度改为3或6时，果真发现问题了，这时根本没办法在实时窗口看到ADC结果，或者说结果都是0值。见下图：

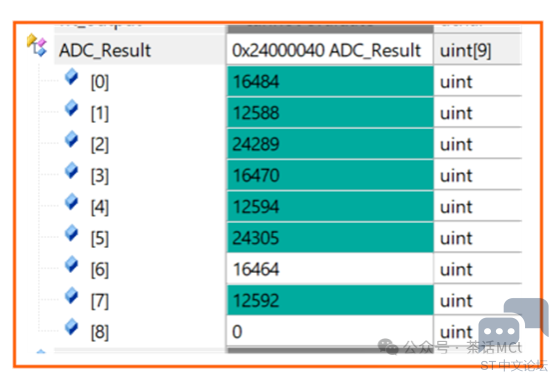

这是怎么回事呢？回头看刚才传输数据长度为9时，DMA搬运的ADC结果其实也是不符合预期的。因为DMA配置在循环模式，虽然前8个数据是正确的，但第9个数据始终是0，明显不合理。为什么会这样呢？难度跟DCache有关？

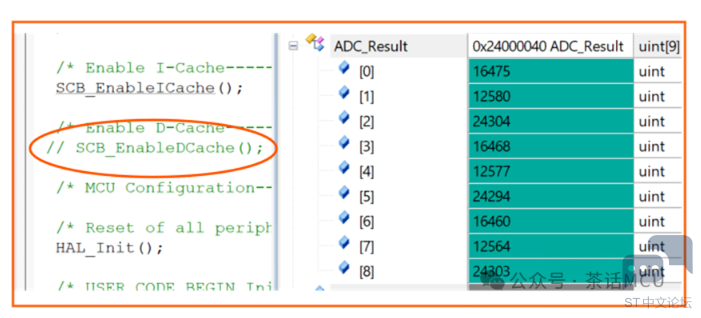

保持DMA传输长度为9及其它配置不变的条件下，先直接禁用DCACHE测试看看结果怎么样。

显然，测试结果完全正常。看来目前实时显示窗口的显示的确跟DCache有关。

目前存放ADC结果的缓冲区被安排在AXI SRAM，它是支持DCache的，系统默认使用Cache回写策略。DMA在不停修改实际缓冲里的数据，而调试器借助CPU往往读取的是DCache里的数据。为了避免CPU读取的Cache数据跟实际缓存里的数据不一致的情形发生，我们就有必要针对存放ADC结果的内存区域做合适的MPU配置，令相应区域不使用Cache，将其配置成NonCacheable。或者说不改变其Cacheable属性，而是适时地、针对性地对存放ADC数据的Cache行做数据维护操作。

关于MPU的配置这里就不展开聊了，毕竟这里的重点是做些应用提醒。我们可以在每次DMA的传输完成中断里针对ADC数据的Cache行做数据一致性维护操作，这样的话，DMA每传输一轮新数据后，都令CPU都去读实际缓存的数据并再行Cache分配，保证每次读到的数据都是新的。

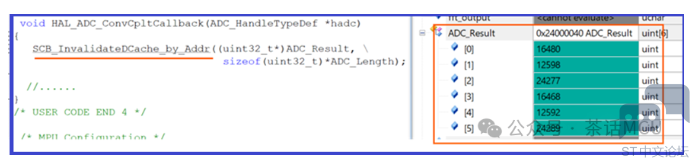

见下图，当我每次在DMA传输完成中断里做了Cache行的数据维护操作后，具体就是对相应的DCache行做失效操作，此时显示结果就正常了，也不再挑DMA的传输长度了。

本文基于一个客户咨询出发，分享了使用STM32H7系列ADC的DMA传输时可能遇到的一些问题及注意事项。虽是些小问题，据个人经验来看，也是产品研发人员基于STM32H7系列从事产品开发过程中遇到的高频应用问题，分享出来希望帮到更多的人。
