前言
之前呢，考虑到要参加全国电子设计大赛，就专门投入到MSP430的学习海洋中去，结果延期了，那咱就先回归老本行，主要还是记录一下自己的收获嘛，暑假这段期间内除了特殊情况，我坚持每天写一篇博客，基本上我都会围绕STM32f1和MSP430F5529这两款单片机来，但是呢，要回家了嘛，所以不会把所有模块的演示图片都截上来，但是代码肯定会尽量按照自己的理解给大家讲一下，哪里讲的不对也恳请大家批评指正，谢谢。

一、8*8点阵


其实，8*8点阵是一个很好上手的模块，原理也相当简单，它有6个接口，分别是GND、VCC、NC、CLK、LE、DI

其中GND和VCC就不说了，NC这个接口不用接线，常闭口，CLK移位时钟控制端，LE储存时钟控制端，DI数据输入控制端

简单来说吧，把CLK和LE位先拉低，再打开DI口（拉高），然后再设置8个循环写入数据，之后拉高CLK，处于上升沿状态来发送数据，然后置0，最后拉高LE锁存，然后置0。具体代码和取模方法下面再介绍。

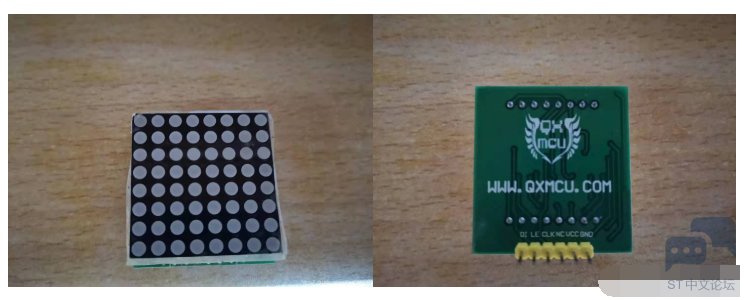

下图是演示：用的是系统板这里我是用PG0、1、2来接DI、LE、CLK


后面学会了取模，就可以自己随意显示自己想要的东西了，自己画才有成就感。

二、显示代码详解
点阵头文件

#ifndef __DZ_H
#define __DZ_H
#include "sys.h"
#define LEDARRAY_DI PGout(0)// DI
#define LEDARRAY_LAT PGout(1)// LE
#define LEDARRAY_CLK PGout(2)//CLK
void Send_Byte( unsigned char dat);//发送字节
void DZ_Init(void);//点阵初始化
#endif

复制代码

点阵函数

#include "88dz.h"
#include "delay.h"
void DZ_Init()//初始化PG0、1、2
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOG, &GPIO_InitStructure);
GPIO_SetBits(GPIOG,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2);
}
void Send_Byte( unsigned char dat)
{
unsigned char i;
LEDARRAY_CLK = 0;//拉低
LEDARRAY_LAT = 0;//拉低
for( i = 0 ; i < 8 ; i++ ) //循环8次发送字节
{
if( dat&0x01 )
{
LEDARRAY_DI = 1;
}
else
{
LEDARRAY_DI = 0;
}
LEDARRAY_CLK = 1; //上升沿发送数据
LEDARRAY_CLK = 0;
dat >>= 1;
}
}

复制代码

主函数

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "88dz.h"
//这里自己可以自行更改
unsigned char Display_word[7][8] = {
0x00,0x1C,0x14,0xFF,0x14,0x1C,0x00,0x00,//中
0x00,0xFF,0x81,0xCB,0xFF,0xEB,0x81,0xFF,//国
0x00,0x10,0x54,0x3F,0x14,0x3F,0x54,0x10,//共
0x80,0x84,0xEC,0x35,0x26,0x34,0x2C,0x04,//产
0x00,0x06,0x83,0xFA,0x2B,0xFA,0x83,0xC6,//党
0x42,0x22,0x1E,0x0A,0x4A,0x4A,0x7A,0x02,//万
0x40,0x26,0x34,0xDC,0x57,0x34,0x14,0x06 //岁
};
int main(void)
{
unsigned char k, temp;
unsigned char i;
delay_init();
LED_Init();
DZ_Init();
while(1)
{
for(i=0;i<100;i++)//这里i<100的取值越大，显示时间越久
{
temp = 0x7f;//接下来进行列选择
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp); //进行列选择
Send_Byte(Display_word[0][k]); //发送行数据
LEDARRAY_LAT = 1; // 锁存
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[1][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[2][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[3][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[4][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[5][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
for(i=0;i<100;i++)
{
temp = 0x7f;
for(k = 0 ; k < 8 ; k++)
{
Send_Byte(temp);
Send_Byte(Display_word[6][k]);
LEDARRAY_LAT = 1;
delay_ms(1);
LEDARRAY_LAT = 0;
delay_ms(1);
temp = (temp>>1)|0x80;
}
}
}
}

复制代码

具体代码解释也在上面讲了，希望能对大家有所帮助

三、取模方法
首先你得有个取模软件，上上上讲MSP430F5529之1.44寸OLED显示（附源码）_ZJ Sky的博客-CSDN博客我就给大家附上了文字取模和图片取模软件了，大家如果没有可以到上面链接里面下载，好了接下来详细讲一下怎么用

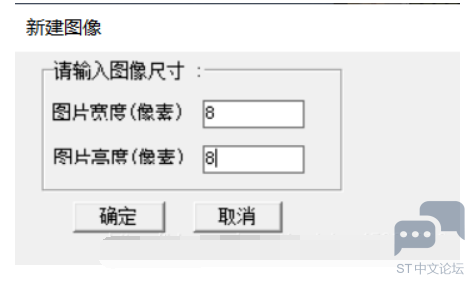

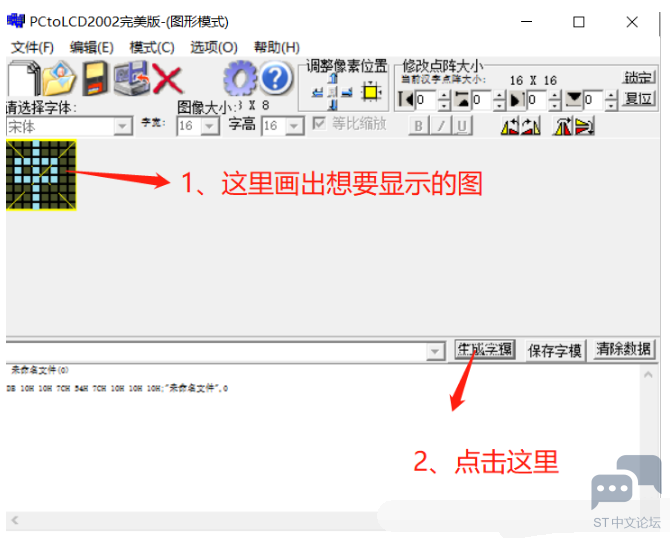

第一步：点开软件后，左上角新建
