前言

在 STM32 无线系列产品的 PCB 设计中，需要对射频部分电路进行阻抗控制，良好的阻抗控制可以减少信号衰减、反射和 EMC 辐射。本篇 LAT 主要介绍印制电路板（PCB）上射频走线阻抗仿真计算工具的使用方法。使用的计算工具为 Altium Designer V21.1.0，其他专业计算工具有 Si9000，AppCAD 等，使用时可参照本文章设置的方法进行仿真。

2 y5 R& Z! v  S! g: G. x

2. PCB 叠层设计

9 U0 Y/ Y% C2 z" V

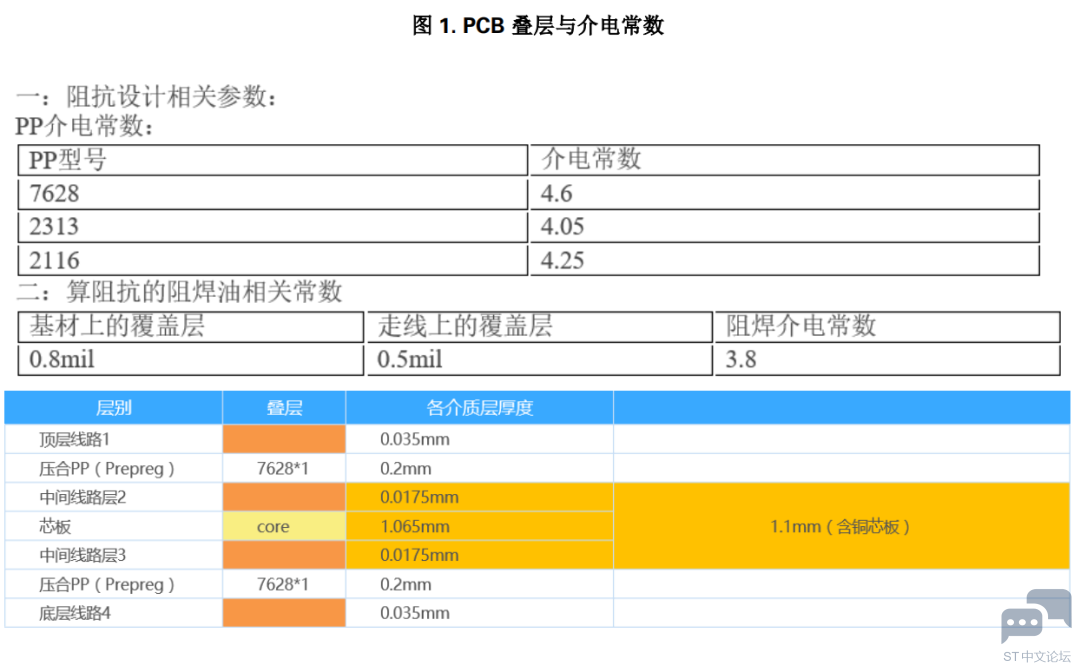

PCB 的叠层里的 Prepreg 类型、线路层的间距以及铜箔厚度都会影响到阻抗，因此需要按照实际 PCB 叠层进行推导计算射频走线的阻抗。本文选取嘉立创的一个 1.6mm 典型四层板叠层（Prepreg 为 7628）分布为例：

http://club.szlcsc.com/article/details_11533_1.html。

3.Altium Designer 阻抗分析

( Z( n* I* j" u! m% |5 H

打开一个 PCB 文件，在 “Design”目录里找到“Layer Stack Manager”。点击打开会自

动生成 PCB 文件的 “Stackup”文件。

按照叠层分布图对“Stackup”进行设置，需要设置线路层的厚度、压合 Prepreg 厚度以及 FR4 的介

电常数。

! H/ ?$ b: Y* c( w& V& O* K6 U

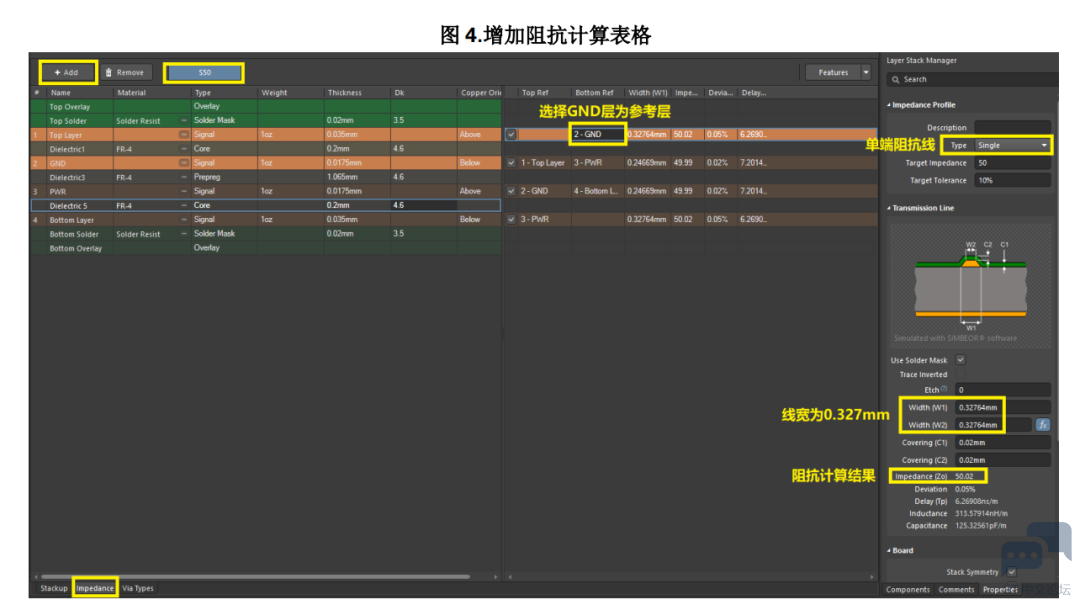

点击“Impedance”，再点击“Add”增加一个阻抗计算表格。射频走线模型分为单端和差分两种，

还可以根据参考地平面的不同进行选择对应的射频走线阻抗模型。

  C  Y7 F. U5 z) ~- K' T

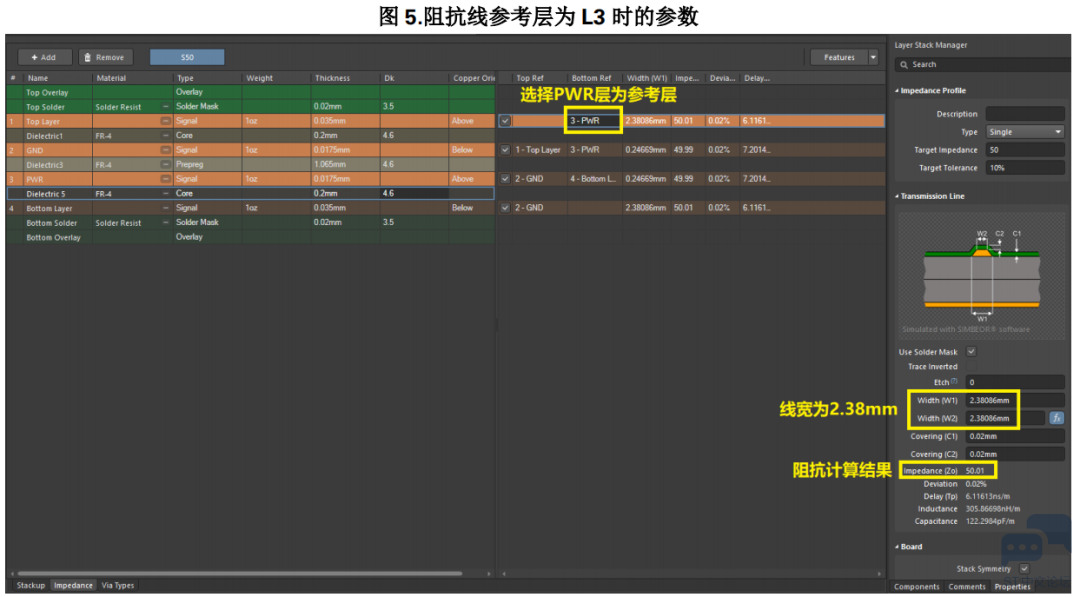

点选 Top 层，可以更改阻抗线对应的参考层，默认为 L2 GND 层，可以更改为 L3 或者 L4。如果使用

非相邻层作为参考层，则需要将中间各层对应部分挖空处理。图 5 是将参考层更改为 L3 时的线宽参

数，可以看到线宽明显变宽了。

' ]* V0 X7 G( y

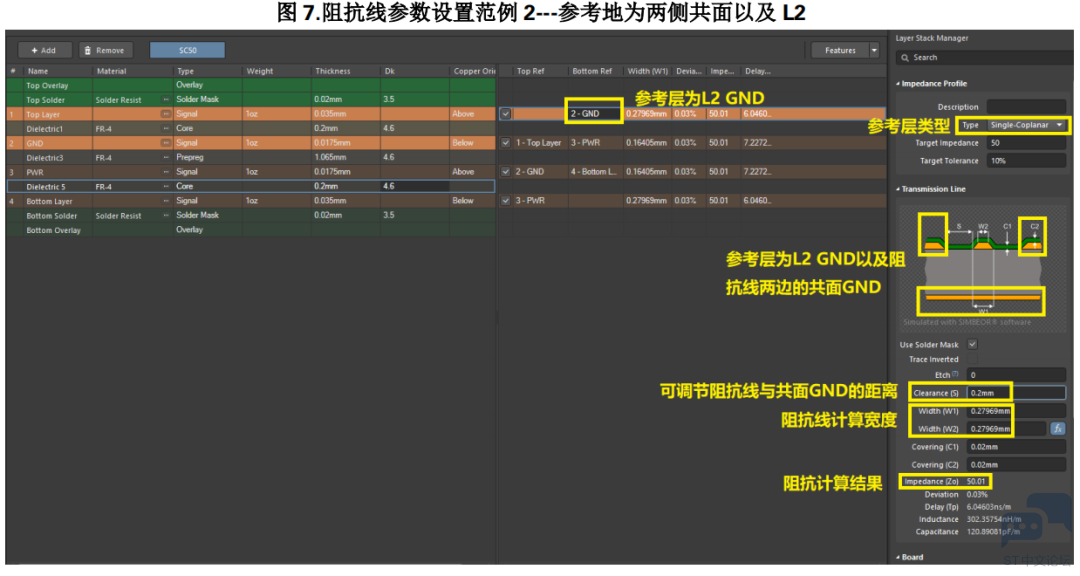

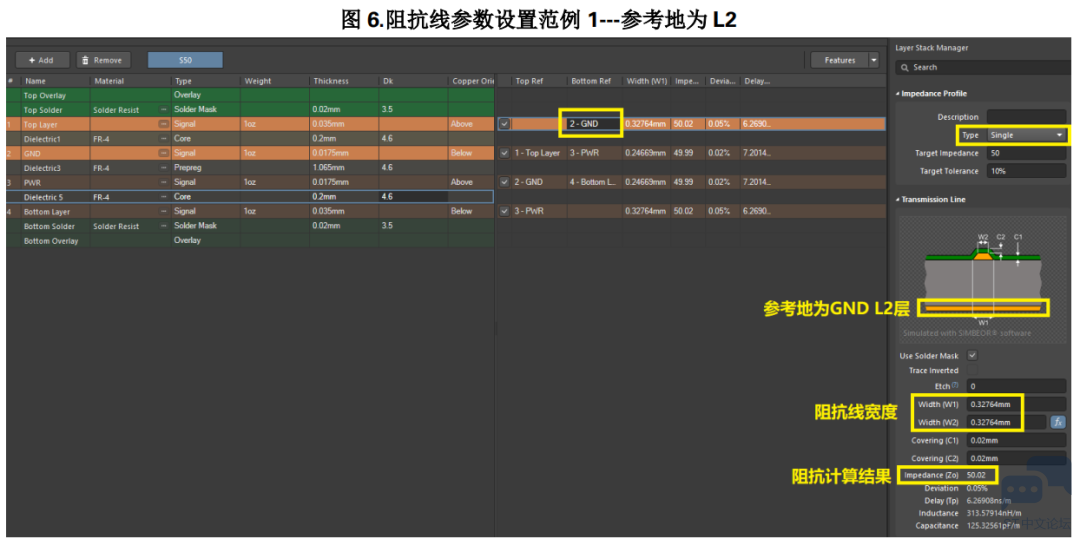

下面两个范例分别为参考地为相邻层 L2 和参考地为两侧共面加参考层 L2 的仿真结果，仿真的阻抗为

单端 50ohm。从结果可以看出增加两侧共面为参考层可以减小阻抗线的宽度。

) c6 F% U/ U, M  _* _

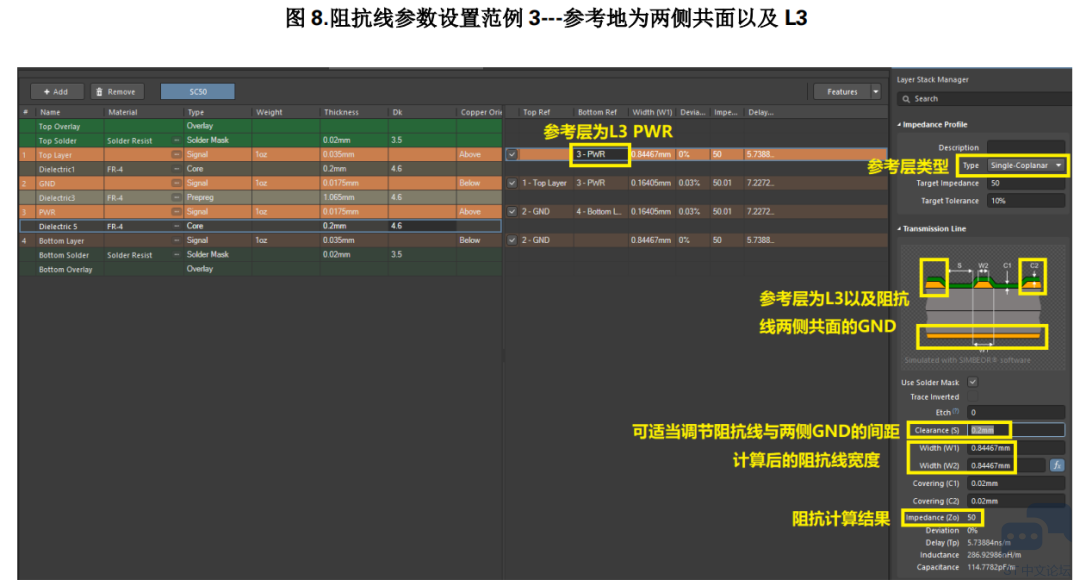

下面的范例图 8 为采用 L3 参考层为参考地时的仿真结果，与图 7 相比，结果显示由于参考地距离射

频走线更远，在保持共面地间距不变的情况下需要更宽的走线来达到同样的 50ohm 阻抗。如果觉得阻

抗线的宽度不理想可以适当调整阻抗线与两侧 GND 之间的间距。

图 9 为差分 100ohm 阻抗线设置范例，可通过差分线之间的间距，差分线宽度，差分线与两侧 GND

间距以及参考平面来调整阻抗。

: T0 M8 S# E6 R0 j: s, B& o
0 V( G$ T% }) P# _  s

小结

PCB 板的射频走线阻抗与射频性能息息相关，因此在设计射频电路板时需要根据实际板材的材质、叠层组成以及走线参考地来仿真阻抗。在实际阻抗仿真的过程中，可以通过调节线宽、线间距以及参考面来达到预期的阻抗目标
