前言
在微控制器领域，对嵌入式代码的知识产权保护已经成为被高度重视的问题。为了提供这方面的保护，STM32 微控制器采用多种不同方法来保护 Flash 代码，避免复制和逆向工程。
! Z, ~, x. P/ l本应用笔记描述了通用 STM32 系列的 Flash 保护功能。重点关注 Proprietary Code Read OutProtection（PCROP），它内嵌于中等容量的 STM32L151xC、 STM32L152xC、 STM32L162xC 和STM32L100xC微控制器中。

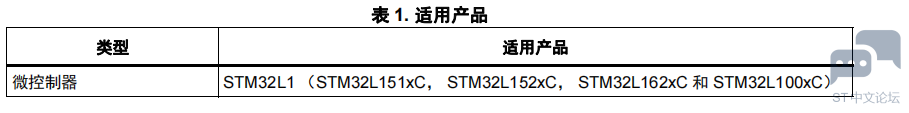

8 }4 B) i& P6 O6 w7 a& k% @表 1 列出了本应用笔记涉及的微控制器
+ ?, ^' w1 T- T3 Y
1 e6 X. K5 F8 b1 z
) u' ~. @. I5 G$ R& K; r3 i. P6 e
1 Flash 代码保护
. Q; h. S% U& _7 r7 ISTM32 微控制器系列产品具有下列代码保护功能：
6 L( q3 P" R/ y1. 全局读保护 （Read-out Protection， RDP）
  c! t6 r- B& }2. 写保护
) H! v* H  c2 j3 Z* e3. 专有代码读保护 （Proprietary Code Read Out Protection， PCROP）
这些功能用来保护嵌入式固件代码的知识产权，这表示对复杂嵌入式系统的关注正在日益增加。
; K2 q$ q1 u0 }& f
& [0 A6 r- m# J$ r. [+ ~0 w4 m1.1 全局读保护 （RDP）
全局读保护可保护嵌入式固件代码 （预加载到闪存中），避免逆向工程、使用调试工具读出或其他方式的入侵攻击。
) K1 z9 C$ {  j. d. w/ N该保护在二进制代码载入嵌入式闪存后，由用户进行设置。
表 2 描述了 3 个用户定义的保护级别。
; @* m) e, \: Z0 D0 `
& ^8 q5 u4 z2 u  W/ L7 r8 o
- `4 V) O, ~/ Q+ P9 v" c* c* y% w) i

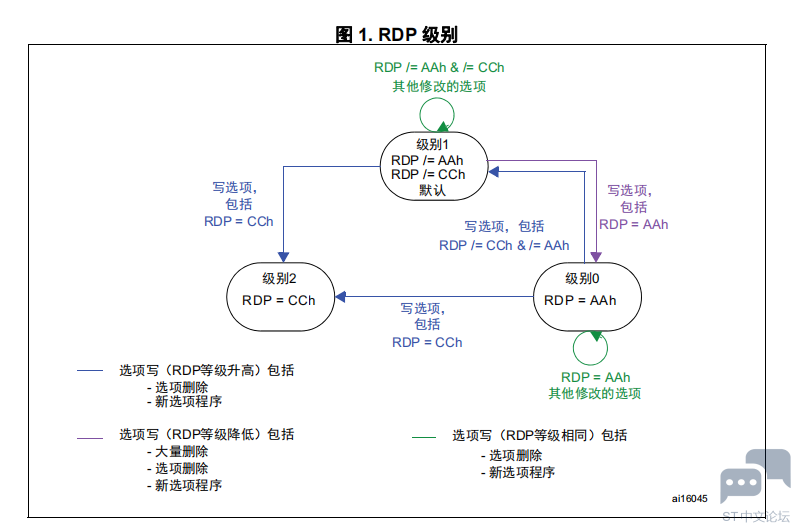

( [3 {7 d9 }+ N5 J一旦用户代码被载入闪存中，即可避免代码倾出。可通过激活级别 1 或级别 2 保护来实现，或者通过 RDP 选项字节按照图 1. 中所示的准则进行编程。
' S( C: a4 ~+ h
. m$ T* l$ N* n: @. a4 l

, O! T0 q* N6 f5 ^/ y4 w6 D

两个保护级别 （1 和 2）都可以保护闪存。其内容不可被 Serial Wire 或 JTAG Debug 访问、自举程序系统软件或通过向易失性 RAM 存储器载入其他软件来读取。
( B6 B4 H) O1 A# I3 Z2 z8 l两个保护级别的主要区别在于易失性数据 （RAM 内容）保护，此保护仅存在于级别 2 中。RDP 保护被设为级别 1 时，调试工具仍然能够连接和访问 MCU （RAM 和寄存器）的所有易失性资源。这些工具通过向 RAM 载入一些测试代码来检查部件和 / 或系统。
并且，级别 1 保护允许通过擦除全部 Flash 内容来恢复已编程部分。可通过将 RDP 选项字节从级别 1 重新编程为级别 0 来实现 （参见图 1）。
: x4 r6 H7 ~- \; `+ `' E# E4 p) ?另一方面，级别 2 保护是不可逆的 （熔断）。一旦 RDP 设为级别 2， RDP 选项字节和所有其他选项字节都会被冻结，不能再修改。
但是，用户 Flash 内容 （除了所有写保护扇区，参见第 1.2 节：写保护）在用户代码本身的控制下仍然可被更新。通过执行 IAP （In Application Programming，在应用编程）自举程序代码来允许一些扇区的固件更新。
为了确保能够保护预先编程的用户代码，自举程序协议可以由用户指定 （执行相关保护来避免攻击、倾出和 / 或恶意代码更新）。
, J, c9 }* Y: r注： 利用 STM32 上提供的嵌入式 AES 加速器实现了一些 Secure Bootloader 示例，应用笔记AN4023 - STM32 安全固件升级中对此有描述。
关于读保护的更多详细信息，请参考微控制器参考手册。
2 N. }3 ^+ Y- R- g7 W6 h
1.2 写保护
9 I4 [2 I# V8 Y& y$ N写保护通过 Flash 区 （扇区）实现，可保护指定扇区，避免代码更新或擦除。
& z( D% N* h/ G8 d" E/ T利用一个选项位来激活对每个 Flash 扇区的写保护。当设置扇区 i （选项位 nWRPi = 0）为写保护时，该扇区不能被擦除或编程。

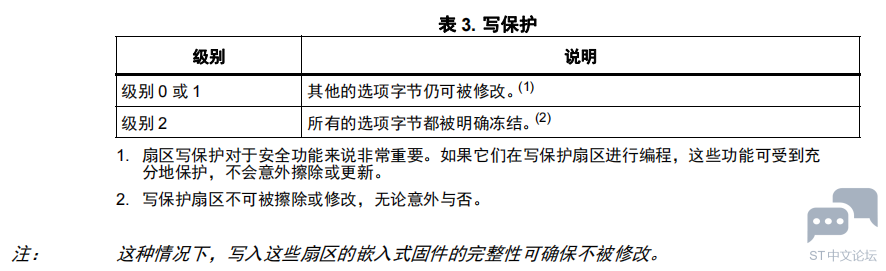

表 3 显示了对于不同 RDP 级别的扇区写保护。
7 b0 v0 P6 J9 f! N; j" X* S) N

) j$ d' c% ?: T3 j: f7 J' N5 s


1 B! c0 P) ~$ y- k9 R# N
- ~4 l) D" a: v/ M4 h' ^, g# {1.3 专有代码读保护
专有代码读保护 （PCROP）是一种替代保护，也是通过扇区实现，可保护特定代码 （知识产权）不受攻击。
PCROP 在微控制器代码保护和代码管理上实现了 2 种主要功能。

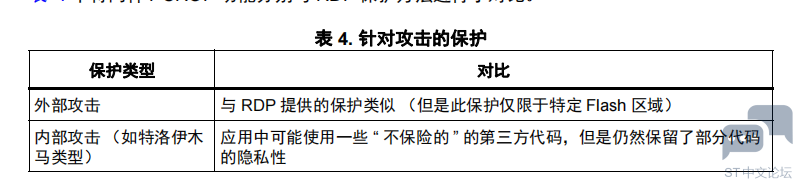

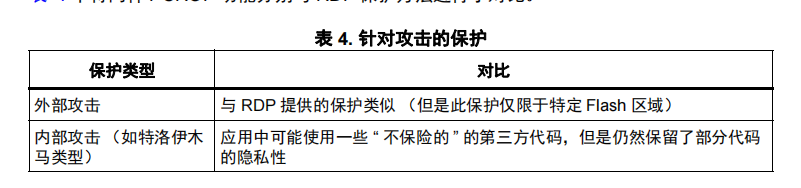

表 4 中将两种 PCROP 功能分别与 RDP 保护方法进行了对比。


0 X/ q7 p3 p  b: J1 Z/ J8 H
这种保护基于一种只执行机制。 Flash 代码区域仅能被 STM32 CPU （作为指令代码）获取，而所有其他访问 （DMA，调试和 CPU 数据读取）是严格禁止的。
! ]% k- m- ~: V; i0 l6 z9 S在保护可执行代码不被读取时，这种只执行机制会产生一种副作用，导致被保护代码本身（从该区域执行）不能访问存储在相同区域的相关数据值 （如文字库）。为了避免该区域中数据访问的需要 （特别是文字库访问），必须在 ARM/Keil 编译器中选择一个特殊的命令行选项：
+ y) H# Y1 Q9 Z8 S! X6 }(armcc --no_literal_pools --max_string_in_code = 0).

此命令行选项使用其他指令转换文字库操作。这些指令可创建寄存器值，而无需任何数据读取访问。它主要用于载入地址可变寄存器。由于替代方法效率较低，此选项将这些操作转换为效率略低的代码。但性能损失是有限的 （低于 5%），这对于受保护的代码部分来说是可接受的。
4 z" A2 \+ p+ v利用与写保护同样的选项字节来选择 PCROP 扇区。因此这 2 个选项是互斥的。但是，受保护不被读取的扇区 （PCROP）也不会被写入 / 擦除。因此， PCROP 可认为是扇区写保护的超集。
* @* a9 F5 z% v  q# m为了激活 PCROP （改变 nWRP 选项位的功能），必须激活 SPRMOD 选项位。该操作是不可逆的。
1 h/ Z' P0 m! F同样在 PCROP 模式下，设置为读保护的扇区也不能被复位成无保护状态。因此，新扇区可成为读保护区 （当 RDP 设为级别 0 或 1 时），但是被保护的扇区不能通过擦除或修改成为无保护区。
根据 RDP 级别，存在可能的变通方案来恢复受保护芯片。若 STM32 处于 RDP 级别 1 且RDP 选项字节设为级别 0，则用户 Flash 区域将被完全擦除。这是 SPRMOD 和 nWRP 位可被复位、所有受保护扇区成为无保护的唯一一种情形。
  F7 j: E# f7 D. K但是，由于此操作总是与用户 Flash 区域的全局擦除相关联，因此代码保护不受影响。
( a" `4 L) f0 b% j! g当 RDP 设为级别 2，所有选项字节都会被冻结，不能再修改。因此，受保护扇区不能再被擦除或修改，这样就成为永久性保护。

完整版请查看：附件
