一、硬件电路分析

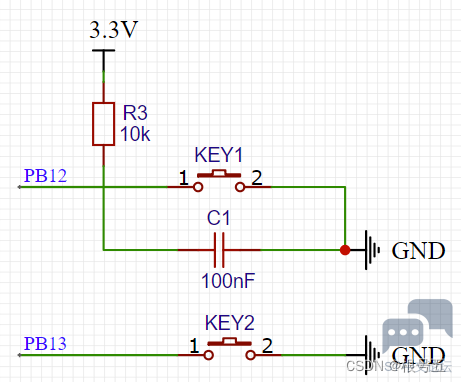

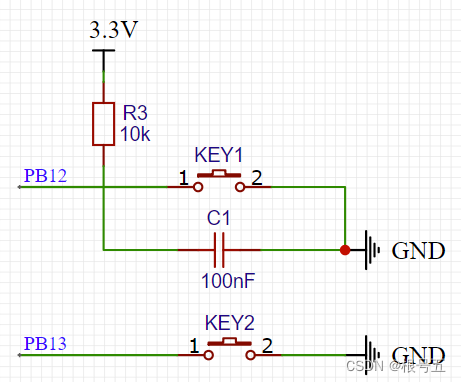

/ Q. Y* ^4 `1 ~$ \按键的具体硬件电路原理图如下：
7 s* A! S* Q: h- @+ m; L
0 |4 R/ N) Y7 o  |8 c# _/ `# T7 F. d
# s9 O8 V5 l& l7 S9 c5 Y
大致就这两种：
KEY1 带上拉电路的，按键按下，PB12接地，输入低电平。
/ A! _+ b/ Q: J+ j4 f- EKEY2 不带上拉电路的，按键按下，PB13接地，输入低电平。
8 F* s1 X8 H) q6 V9 F$ w二、KEY按键配置
6 H: D9 g6 v7 }. h) D% W1. GPIO时钟配置
GPIO时钟配置函数

1 `) f' G9 R1 Q: Q4 \: x+ R) U8 f

1. void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

复制代码

本次配置如下

; f  M, _: ~- F& {* Q: j3 w* J: ]

1. RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE); // 使能PB端口时钟

复制代码

- s2 J, o: v, y: y5 ?5 j. P2. GPIO初始化配置
工作模式可以参考：STM32F103：GPIO八种工作原理详解

. m' {6 |; [. U4 p; F本次GPIO初始化配置工作模式为：GPIO_Mode_IPU 上拉输入，因为按键按下输入的电平是低电平，上拉输入会使低电平输入更加容易读取。
7 _. s9 i6 ^; \3 }. ?/ v
; B+ x. U+ H4 h' YGPIO初始化函数
7 R4 \: t# e9 H- O& G; H

1. void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

复制代码

本次配置如下：

3 j+ l, N' n2 j

1.   GPIO_InitTypeDef GPIO_InitStructure;
   - ^2 `& [- J& \& @
2.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13;        // PB14,PB15

3.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                        //上拉输入

4.   GPIO_Init(GPIOB, &GPIO_InitStructure);                                          //初始化PB端口

复制代码

% h) Y; Z- k+ E) T3. GPIO输入读取配置
+ Y( A% Q+ Z# i+ ^( b' q. _GPIO输入读取函数
返回值：低电平----0，高电平----1。
0 q/ I  ]& d3 K

1. uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

复制代码

; Z# W2 ^9 I5 G3 F/ q本次配置如下：

+ H3 \3 e* z2 p: x6 c, s# s6 |+ q

1. #define KEY1  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)//读取按键1

2. #define KEY2  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)//读取按键2

复制代码

三、KEY按键实验
, o( Q" s5 K* K1. KEY按键实验功能介绍
本次实验主要实现的功能就是：
2 B4 V; k" p/ A- A9 Y按KEY1，key加1，然后通过串口printf()函数，打印输出key值。
按KEY2，key减1，然后通过串口printf()函数，打印输出key值。
6 f, R: g& P( u/ \/ T: S* K6 A  v
: v% l8 y* w$ Y2 X" |6 q' q2 L" O8 y2. 配置程序
/ P3 }" t; v1 u% T/ u/ t) Bkey.c
! T* m& F( X8 }7 p

1. #include "KEY.h"
     h* k5 j4 p" T3 o! O# f2 l3 f5 U
2.
   # ?( s; i5 n5 k% i4 r8 K1 Z. ~' J
3. /***************  配置KEY用到的I/O口 *******************/
   7 V( V% N* [: i. Y1 ^5 X
4. void KEY_GPIO_Config(void)
   ! n/ Y0 H, E& d- ?! l
5. {
   ) N8 ]2 y5 `$ k* C: `' {
6.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);         // 使能PB端口时钟
   * l. `- d# U1 A, r
7.
   & k! \" I9 S; Q. D/ f) G" ~- m
8.   GPIO_InitTypeDef GPIO_InitStructure;
   0 D! @- m2 F* O+ i1 o2 T% `
9.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13;        // PB12,PB13

10.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                        //上拉输入模式

11.   GPIO_Init(GPIOB, &GPIO_InitStructure);                                          //初始化PB端口

12. }

复制代码

' J# l! s7 x; T$ P' \5 }/ H3 D1 ?key.h

1. #ifndef __KEY_H
   , D" C, X( B' h: ^/ n% g
2. #define        __KEY_H

3.

4. #include "stm32f10x.h"
   0 V: l% v  J- z' C
5.

6. #define KEY1  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)//读取按键1
   / _# E& }( e1 z/ E
7. #define KEY2  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)//读取按键2

8.
   * C$ U# ~8 d7 \- f- Y  z1 E. J7 @8 ^
9. void KEY_GPIO_Config(void);        //Key初始化

10.
    9 J2 l' J" f4 X+ E0 j
11. #endif

复制代码

3. 具体实现程序
$ x  c8 N1 p: Q3 y. Fmain.c
3 ]# \0 q, o& x5 S) t# T; x) l

1. #include "stm32f10x.h"

2. #include <stdio.h>
   9 u0 M+ f5 v4 z* t
3. #include "delay.h"

4. #include "KEY.h"
   6 I+ z* X% s4 e, B' f; b
5. #include "Uart1.h"

6.

7. int main (void)
   6 }1 V! Q' {( Z$ x, I; _( t$ S/ [
8. {
   ) c  \% ]' E7 K, t
9.         KEY_GPIO_Config();        //KEY初始化
   * \) ]) X: [" ~/ C# m' c
10.         Uart1_init();                //串口1初始化

11.
    ' g4 n9 |' _, i. b' K% g; |1 ]$ Z6 \
12.         static         u8         key_up=1;        //按键松开标志
    $ V( d3 O$ }$ |' ~1 v
13.                         int key=0;                //按键计数
    2 I4 _. x% T) ?9 z
14.
    ( v9 }0 n+ ^  f1 @0 G- d4 x
15.         while(1)
    - w% @/ v3 a% z; m9 A- V0 o, p
16.         {
    3 l. F- u1 G! o$ A: w
17.                 if((key_up==1)&&(KEY1==0||KEY2==0))

18.                 {
    2 t4 W; U, d5 |, ]! y
19.                         delay_ms(10);        //消抖

20.                         key_up=0;
    " f' `" {. d* X. C; r" Z2 q. _
21.                         if(KEY1==0)

22.                         {

23.                                 key++;
    7 |7 K& p1 P2 A) N
24.                                 printf("Key=%d",key);
    6 `4 `1 h8 i+ \, `4 {# R
25.                         }

26.                         else if(KEY2==0)
    ' R1 V' B( t0 }* k
27.                         {
    ) t6 c2 x3 w% I$ d# M
28.                                 key--;

29.                                 printf("Key=%d",key);
    ( D" z) Z  Q, u+ N" C
30.                         }

31.                 }

32.                 else if(KEY1==1&&KEY2==1)        //按键松开

33.                 {

34.                         key_up=1;

35.                 }
    1 g+ K9 p& c9 h2 r- f, Z# t
36.         }
    . Y& F( a* _# @* K4 C* M
37. }


复制代码
