项目简介
      利用CubMX生成基于32单片机的HAl库工程，然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习，零成本利用仿真软件率先入门STM32单片机。本项目利用CubMX创建一个32工程，用以实现定时器中断控制LED灯的状态转换的功能，并在Proteus中进行仿真验证。

硬件模块
      STM32F103R4
      LED

软件工具
      CubMX
      Proteus
      KEIL

电路连接图


工作流程
首先，创建一个CubMX工程。这里选择的是STM32F103R4型号的单片机。下图是时钟树的设置，这个根据自己习惯设置就好，这里的时钟频率，也就是定时器时钟频率是8MHz.


介绍定时器发生中断时间的计算方法：定时器时间=(Prescaler+1)X(Counter Period+1)/定时器时钟频率单位：秒/s。

然后，假如我们需要LED灯的状态每隔3s改变一次，已知定时器的时钟频率是8MHz，于是我们设置Prescaler为8000-1，Counter Period设置为3000-1。并设置自动重装载，具体如下图。


然后使能中断

然后生成代码

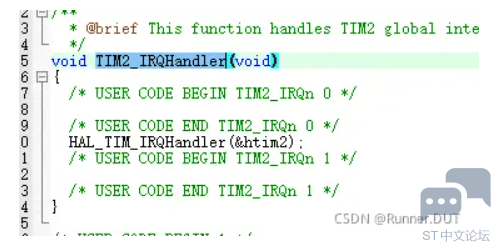

在stm32f4xx__it.c文件中找到TIM2_IRQHandler函数，


然后进入HAL_TIM_IRQHandler函数，在其中找到HAL_TIM_PeriodElapsedCallback函数，复制到main.c文件中重新编辑


然后在main函数中添加HAL_TIM_Base_Start_IT(&htim2);函数即可。

接下来，创建一个Proteus工程。

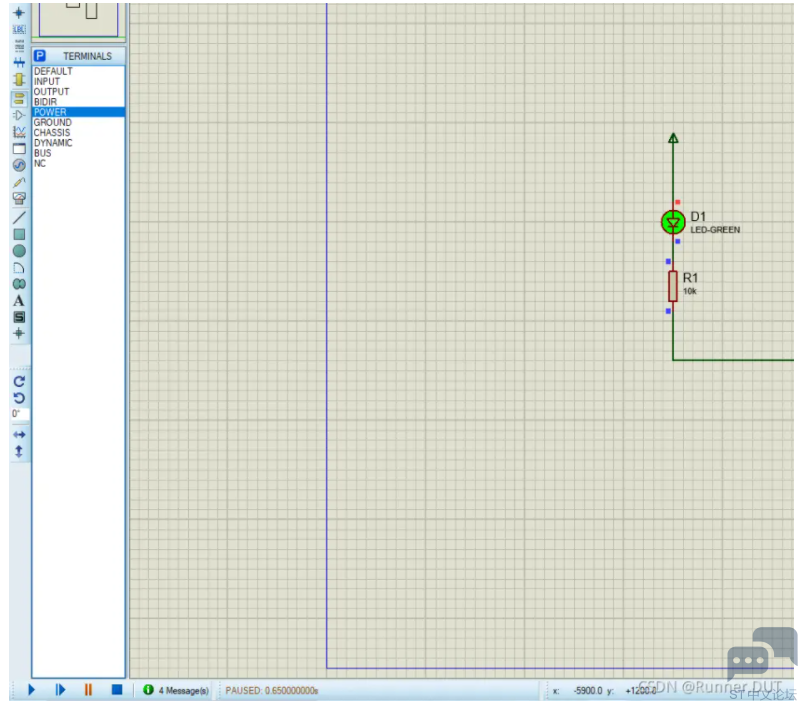

开始调试，刚开始灯是亮的。


编辑

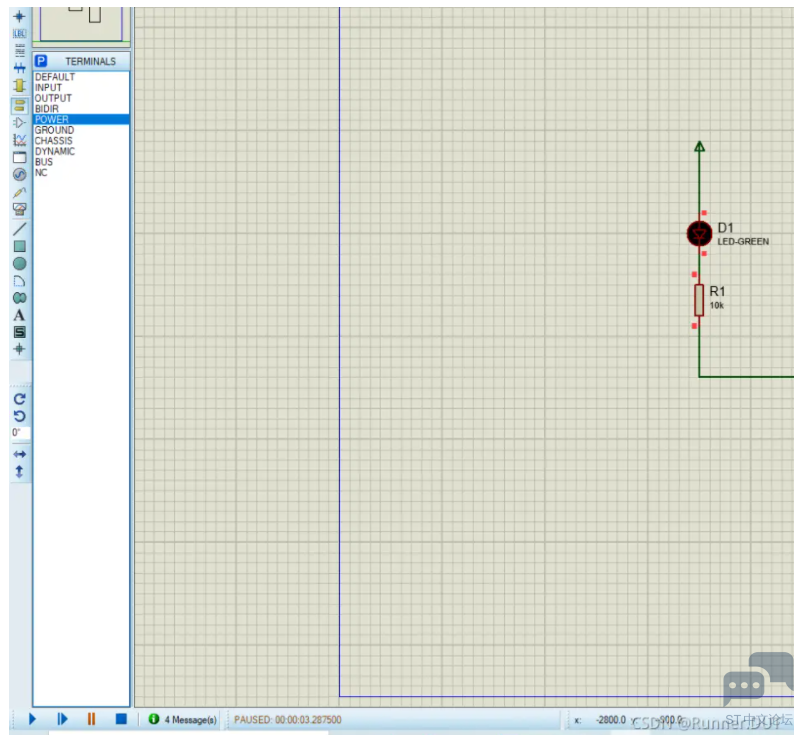

3秒之后，灯灭了


编辑

调试成功，验证可用。

3 g! n9 b8 ?* O/ |. @( m; ?0 h2 @程序代码

int main(void)$ @+ F j5 U" p7 f! z
{6 ^3 g9 t( H* @9 r7 V2 s
/* USER CODE BEGIN 1 */$ J( F" Y5 D$ [: o" t
% N" p) |* i' _; r* r; m/ y) [- }$ T
/* USER CODE END 1 */
# A1 x* O$ }: W# U2 ]2 }
1 I% p7 ~( o/ ]; H7 g( p' V4 C- D
/* MCU Configuration--------------------------------------------------------*/$ L+ d- q" |: R5 o2 V, D; s
& U" c5 V3 m' C0 Y: c, [& v
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
6 z. g4 f+ V. L
HAL_Init();
4 o6 [$ d; T, `5 }. Q0 f6 H) r8 c
4 `, d4 W% N0 f7 A
/* USER CODE BEGIN Init */. a2 b+ {( u. C$ n5 }+ b5 w M
* h" j/ Q8 K& W. f. m0 i
/* USER CODE END Init */1 U; }# M/ v/ A0 E3 o( X) {
6 B* K% z$ ]" T4 H% W% I
/* Configure the system clock */
6 L4 K& P$ \# }8 f
SystemClock_Config();
0 a( z! }4 [2 F1 `' t2 ]
8 G" |1 y( j+ D+ S. l
/* USER CODE BEGIN SysInit */$ a2 Z7 k4 r6 z3 e$ Z; P0 q" I6 r
9 x7 P+ s' b8 l# V \7 t
/* USER CODE END SysInit */ }; c9 ~3 I: @* B3 q+ V; Y
6 u! s3 Y/ j! e
/* Initialize all configured peripherals */' f/ m* u$ x- W' W5 D" ?1 l2 R7 Y& d
MX_GPIO_Init();
6 B' V/ b: o3 m8 N6 Q( ^' u0 ]' @
MX_TIM2_Init();! U- ~ y' ?3 A9 E. q
& N# G9 |" K- f, w3 w- o
HAL_TIM_Base_Start_IT(&htim2);: ]+ g4 L: y! i( u1 w
/* USER CODE BEGIN 2 */
; z& }" c1 g& ?* E
/ n; f2 K/ v, N; B; t
/* USER CODE END 2 */7 e: x# ~+ X+ e6 d4 y7 k
5 K- ~& Q5 _8 J) _
/* Infinite loop */
1 O% c$ n, h! E- @9 U% f
/* USER CODE BEGIN WHILE */, c4 \4 F; s, _
while (1)4 ]0 r/ P! ]* k5 d/ c) v* {
{
3 @' V$ @1 j! F' d6 S; V7 b4 ] Z
/* USER CODE END WHILE */8 n' e! q" i/ e- l+ t. m5 a& G* E
6 p4 H; Z/ i: x" ^
/* USER CODE BEGIN 3 */" }6 y; d" F; O9 e$ E! E, Z$ V( D
}
' m& _' L% K$ [: p3 X$ R y: T
/* USER CODE END 3 */8 `5 u* Y7 @& @, r3 Q
}7 l4 H1 T! S6 x" z7 z' b
2 r; @7 M9 t1 _
4 P- ]) K9 @! P& j) \
......
! w& x$ I' T8 m% {8 O5 L5 p, u
1 {9 J, z' j! F/ K. u
5 ^, O3 y. B7 l9 M
/* USER CODE BEGIN 4 */
6 K4 D6 _! ^1 _3 h4 i, n, K
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim). k2 U4 L. y7 O! t; B
{
. o4 N. b4 I6 f
HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
, @9 I+ d0 C( X/ e$ V
}% S, Z; @: q+ ]* w/ Q: K8 h
' x( \2 ` j# {- D
/* USER CODE END 4 */
