STM32H7开启单脉冲模式 PWM波脉冲宽度不受CCR控制

[复制链接]
lllxuj 提问时间:2025-5-8 10:50 / 未解决

我将定时器1作为从定时器 从定时器arr是49 也就是50us记完一圈 CCR是25并且把定时器配置成了OPM单脉冲模式(时钟频率分频率我都已设置好了定时器计数一次都是1us)定时器15作为主定时器 100us产生一次更新事件

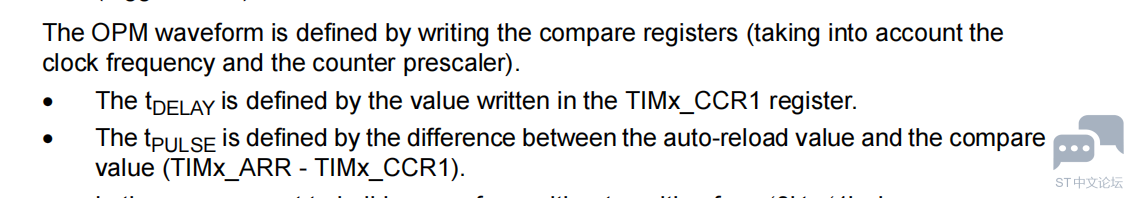

我发现脉冲宽度竟然是50而不是25 当我调整CCR的值 发现脉冲宽度不受影响 调整ARR值分别为40 30 脉冲宽度 依次变为59 69 这与参考手册有关章节并不符合 image.png

收藏 评论1 发布时间:2025-5-8 10:50

举报

1个回答
xmshao 回答时间:5 小时前
这个地方,手册描述没有什么问题。手册里介绍时,是让TIMER工作在触发从模式,触发后输出1个相关指定宽度的脉冲。




不过单脉冲模式跟TIMER是否工作在从模式没有必然关系,使用单脉冲输出模式时,计数器的使能启动既可以通过软件使能启动,也可以将
定时器配置在触发从模式经过信号触发启动.


单脉冲输出模式是PWM输出模式的特例,利用该模式并不一定只是输出单个脉冲。如果是通用定时器,每次使能计数器后只输出一个PWM脉
冲,如果是高级定时器,每次使能计数器后可能输出多个PWM脉冲,具体多少除了与RCR寄存器的值有关外,还跟计数器的计数模式有关;


即使是输出一个脉冲,其形状特征除了跟CCR值有关外,还跟PWM模式、极性选择有关。
