STM32L433VCT6 LCD复用引脚如何分配？（同一个引脚同一个复用功能里还有三类引脚）

[复制链接]

星海灿烂提问时间：2025-5-14 14:16 / 未解决

背景：使用STM32L433VCT6驱动段码屏，33个段，其中用到一个PC10引脚，使用STM32CubeMX配置，只配置了LCD复用功能，但是用于LCD_SEG40还是LCD_SEG28，没有指定。

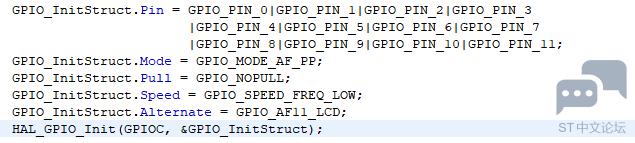

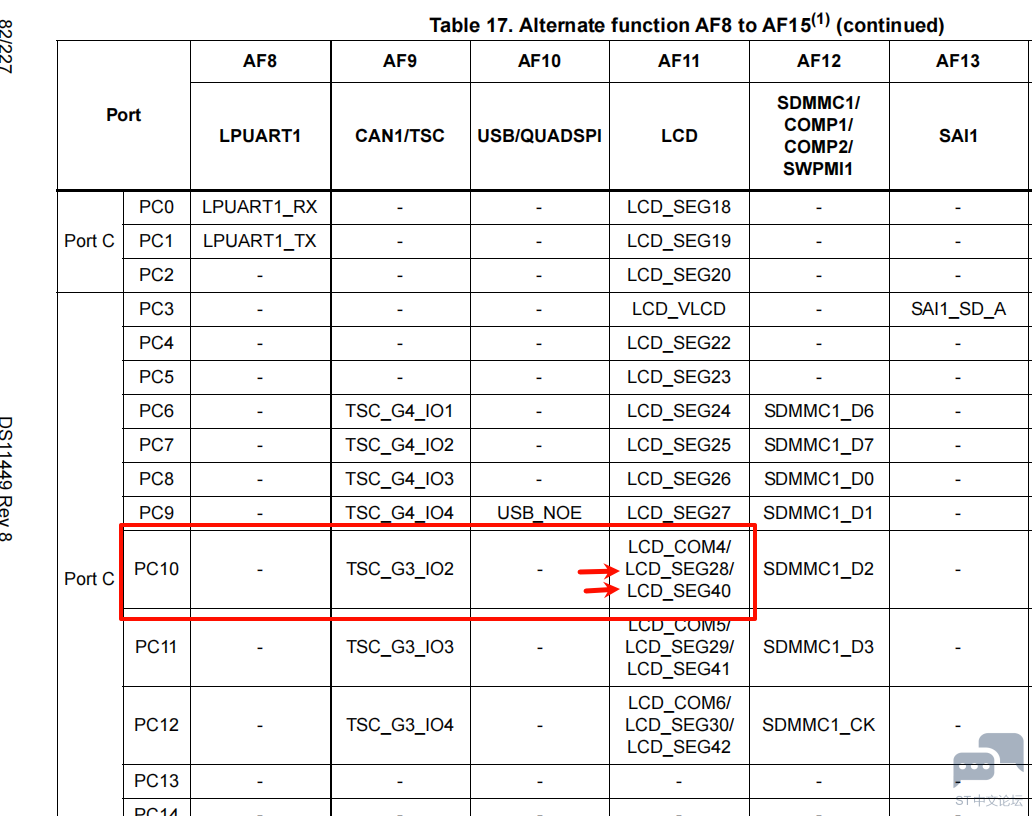

数据手册：

问题：如何指定PC10 用于LCD功能同时，制定PC10用于LCD_SEG28

赞收藏评论7 发布时间：2025-5-14 14:16

7个回答

xmshao 回答时间：昨天 16:37

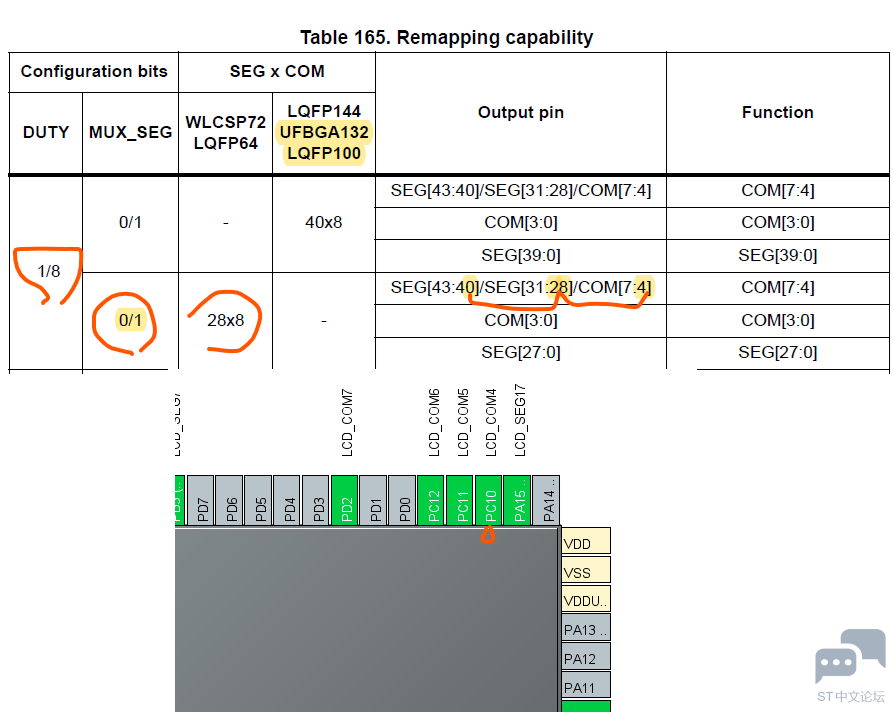

这个地方在参考手册的一个地方有介绍。比方以下面截图中红色配置为例来看。

此时，那些LCD复用功能三选项脚的硬件映射情况就是：

三选项脚SEG40/SEG28/COM4就用作COM4,

三选项脚SEG41/SEG29/COM5就用作COM5,

三选项脚SEG42/SEG30/COM6就用作COM6,

三选项脚SEG43/SEG31/COM7就用作COM7,

建议使用图形化工具CubeMx进行配置。

赞 0 评论

butterflyspring 回答时间：昨天 16:46

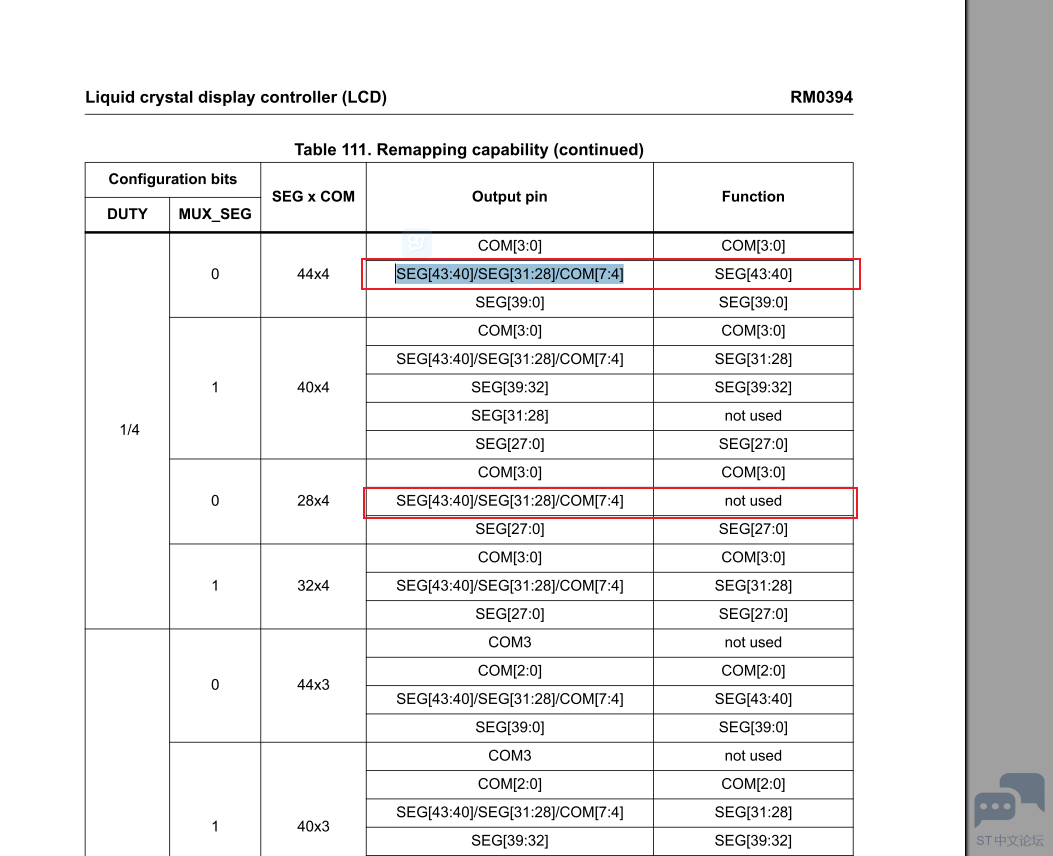

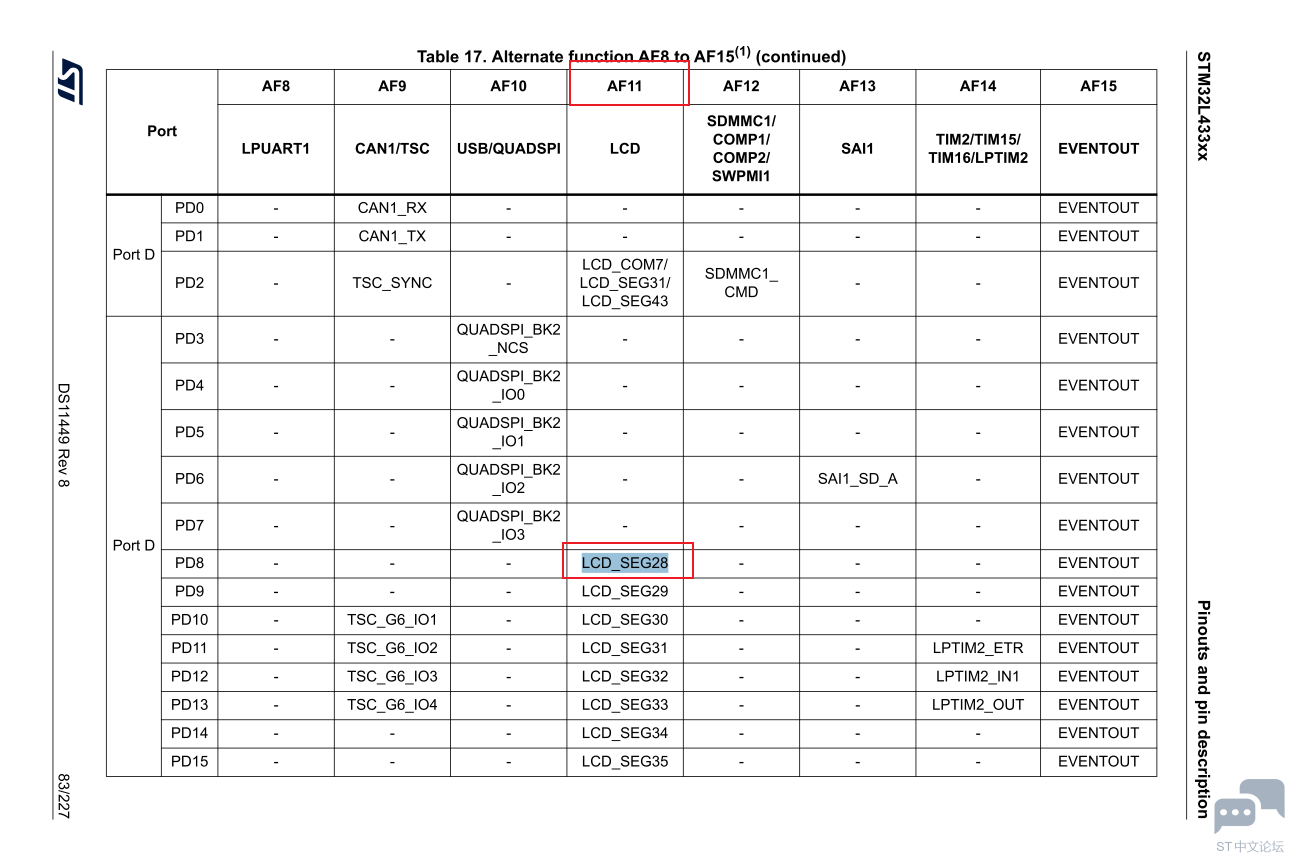

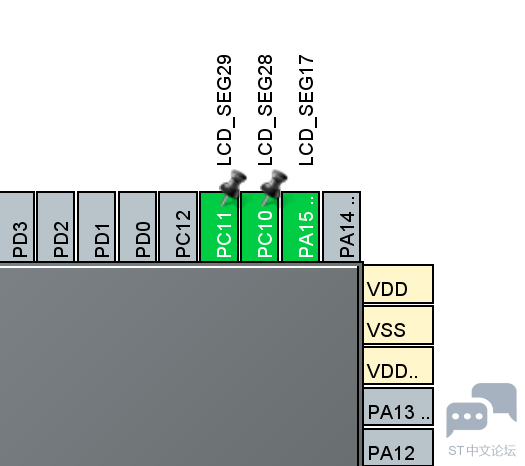

从手册上看，是利用了重映射功能呢. 同时在IO 引脚上（PC10 和 PD8）的AF11是有互斥功能的。也就是不配置PD8，就可以配置PC10 为 SEG28。这一点楼主有板子可以验证一下看看。只要在CUBEMX 上点击PC10修改一下即可。

STM32L4XXX LCD PD8.PNG

STM32L4XXX LCD PD8.PNG

STM32L4XXX LCD remaping.PNG

STM32L4XX LCD REMAP2.PNG

STM32L4XXX LCD remap.PNG

赞 0 评论

星海灿烂回答时间：昨天 17:01

xmshao 发表于 2025-5-14 16:37
这个地方在参考手册的一个地方有介绍。比方以下面截图中红色配置为例来看。</p>
<p>

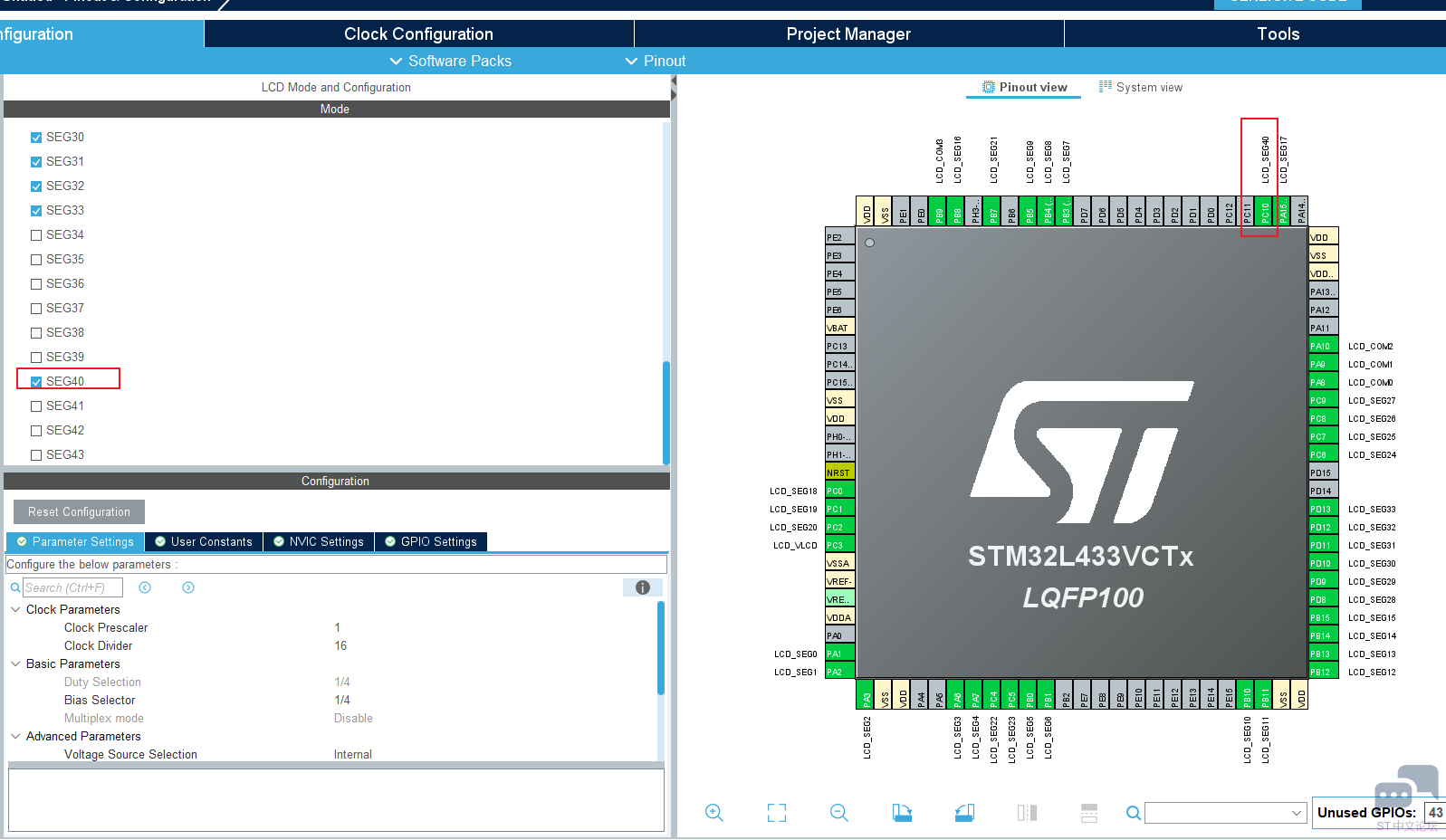

多谢，使用STM32CubeMX是已经配置了，如下图，但是实际上在程序上需要特殊处理一下，按照SEG40和SEG41的显示，数据才会正常

赞 0 评论

星海灿烂回答时间：昨天 17:03

butterflyspring 发表于 2025-5-14 16:46
从手册上看，是利用了重映射功能呢. 同时在IO 引脚上（PC10 和 PD8）的AF11是有互斥功能的。也就是不配置P ...

在STM32CubeMX上已经配置了PC10为SEG28但是实际为SEG40

赞 0 评论

butterflyspring 回答时间：昨天 17:47

星海灿烂发表于 2025-5-14 17:03
在STM32CubeMX上已经配置了PC10为SEG28但是实际为SEG40

是用的4X40 那组配置显示的么？

赞 0 评论

星海灿烂回答时间：昨天 22:35

butterflyspring 发表于 2025-5-14 17:47
是用的4X40 那组配置显示的么？

我使用的LCD屏是33个SEG，4个COM

赞 0 评论

星海灿烂回答时间：昨天 22:36

butterflyspring 发表于 2025-5-14 17:47
是用的4X40 那组配置显示的么？

怎么配置为4*40的形式显示呢
