一、RIFSC 对 Master 的配置和管理

1、 主要功能和目的

①分配每个Master的CID：用于RIF隔离机制区分访问来自哪个master（包括Debug port CID）

②指定TDCID：确定哪个Master具有最高信任权限

③配置Master发起访问时的安全和特权属性：Secure/Non-secured，Privileged/Unprivileged；非CPU的Master & 非RIF-aware Master

④支持外设类型的Master选择CID配置来源： 由RIMC指定，或者继承自RISUP配置

⑤锁定Master配置

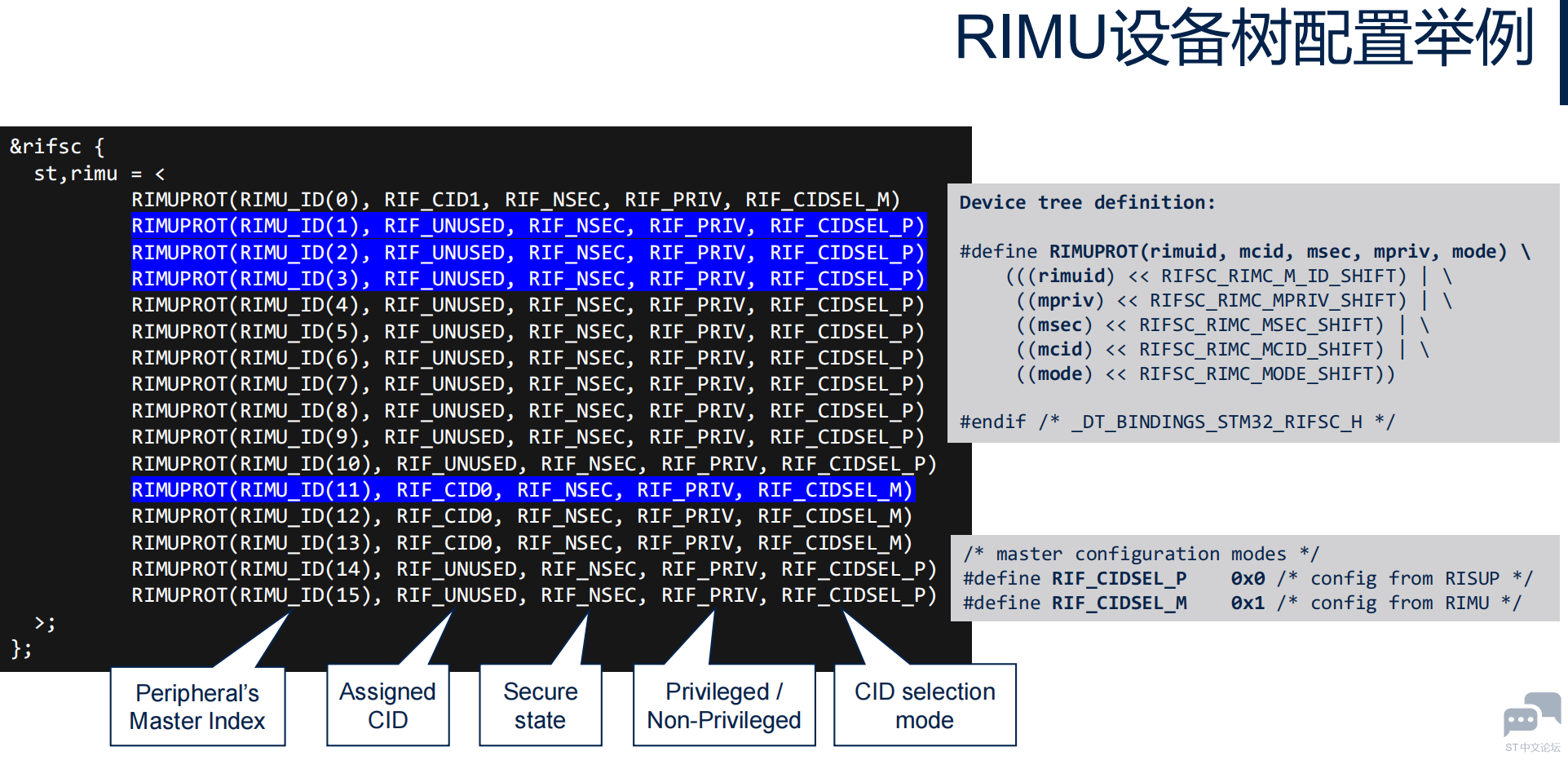

二、RIFSC.RIMC对Master的配置

1、RIFSC_RIMC_CR：TDCID/DAPCID配置

①Bit【15】：DDEN（用于读取debug domain 使能与否的状态，MP25这个bit总是1）

②Bit【10:8】：DAPCID（用于配置DAP的CID (见备注））

③Bit【6:4】：TDCID

• 表示当前哪个CID具有最高Trust level，即哪个CPU可以使用Trust Domain

• 默认值为 1，即A35是默认具有TDCID权限的master

• 该bit域只能写一次（允许一次TDCID权限移交）

④Bit【1】：WUCDONE（根据wakeup CPU是否使能，决定当前的TDCID（2，或者TDCID位域的值））

⑤Bit【0】：GLOCK（=1 时RIMC_CR寄存器锁定不可修改）

备注：

2、RIFSC_RIMC_ATTRx：某个master的CID和security domain属性配置

①Bit【9】：MPRIV ➔ 1: Priv, 0: Unpriv (默认值 0)

②Bit【8】：MSEC ➔ 1: Secure, 0: Nonsecure (默认值 0)

③Bit【6:4】：MCID ➔ Master x 的CID，仅当对应的 CIDSEL=1时有效

④Bit【8】：CIDSEL ➔ Master x 的CID选择 (默认值 0)

0：使用硬件默认CID或者继承自RISUP配置的CID作为Master x的CID

1：使用MCID作为Master x的CID

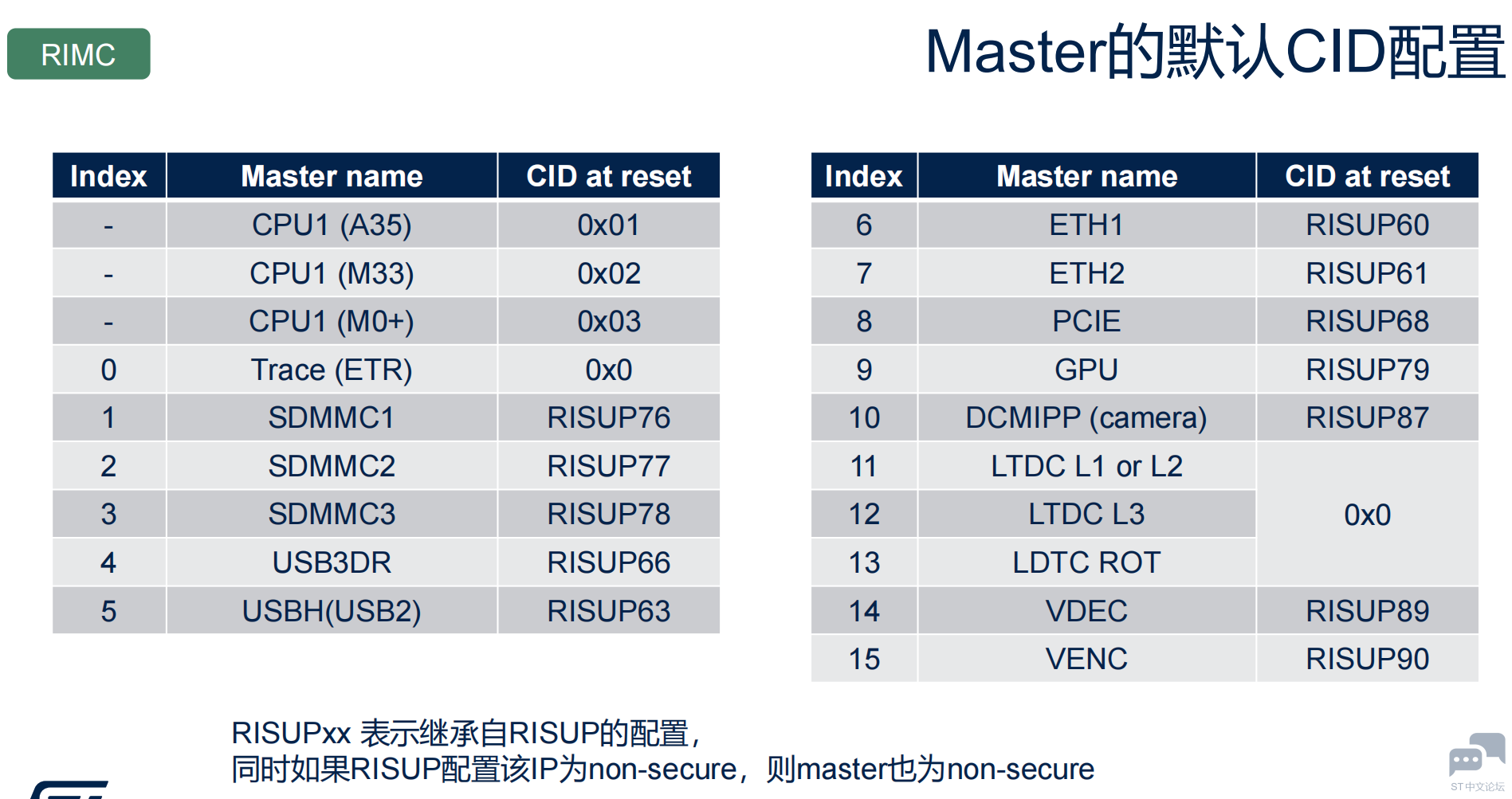

注：其中 x：0 – 15，表示master 的 index （见下页的Master CID默认配置表）； 复位后不同index的Master具有默认的CID配置

三、RIFSC.RISUP对外设的配置

1、RIFSC.RISUP对外设类型Master CID的配置

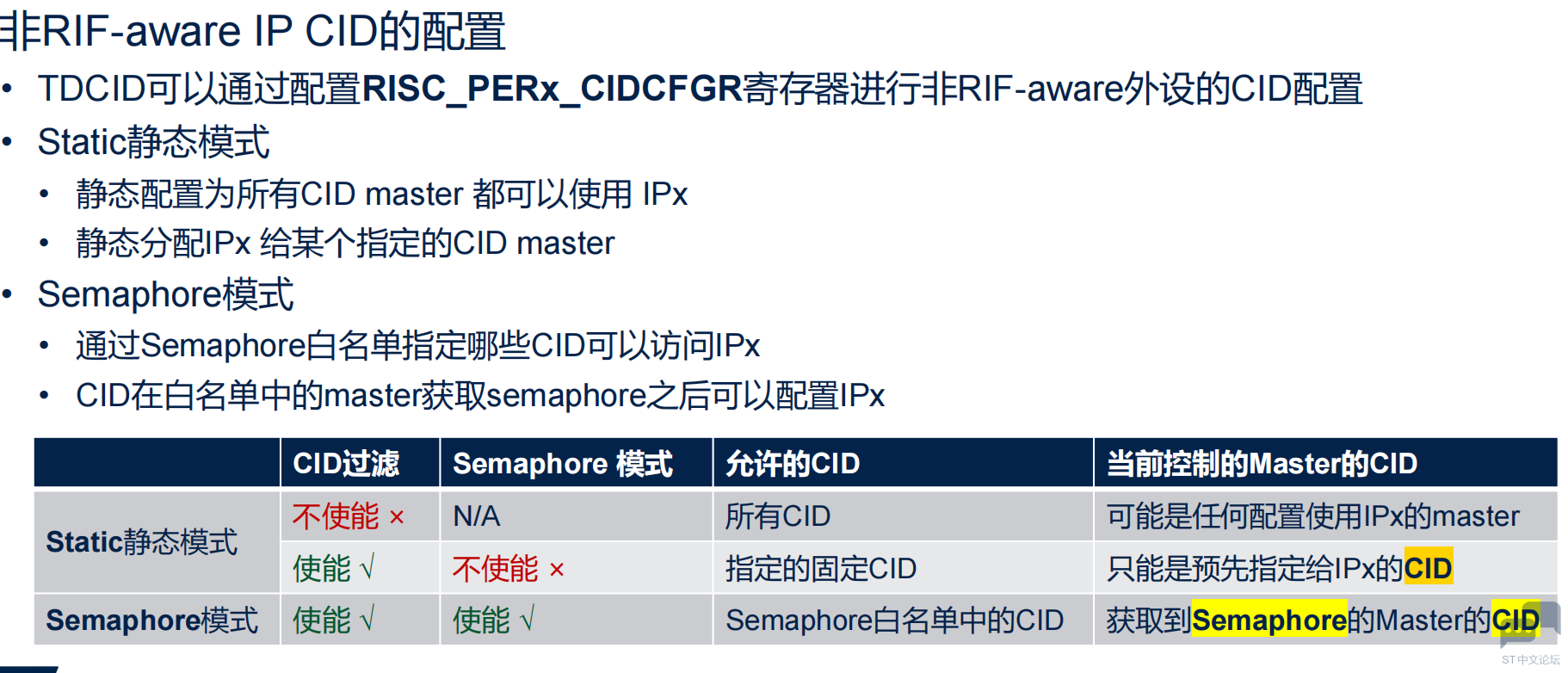

2、RIFSC.RISUP对外设IP CID的配置

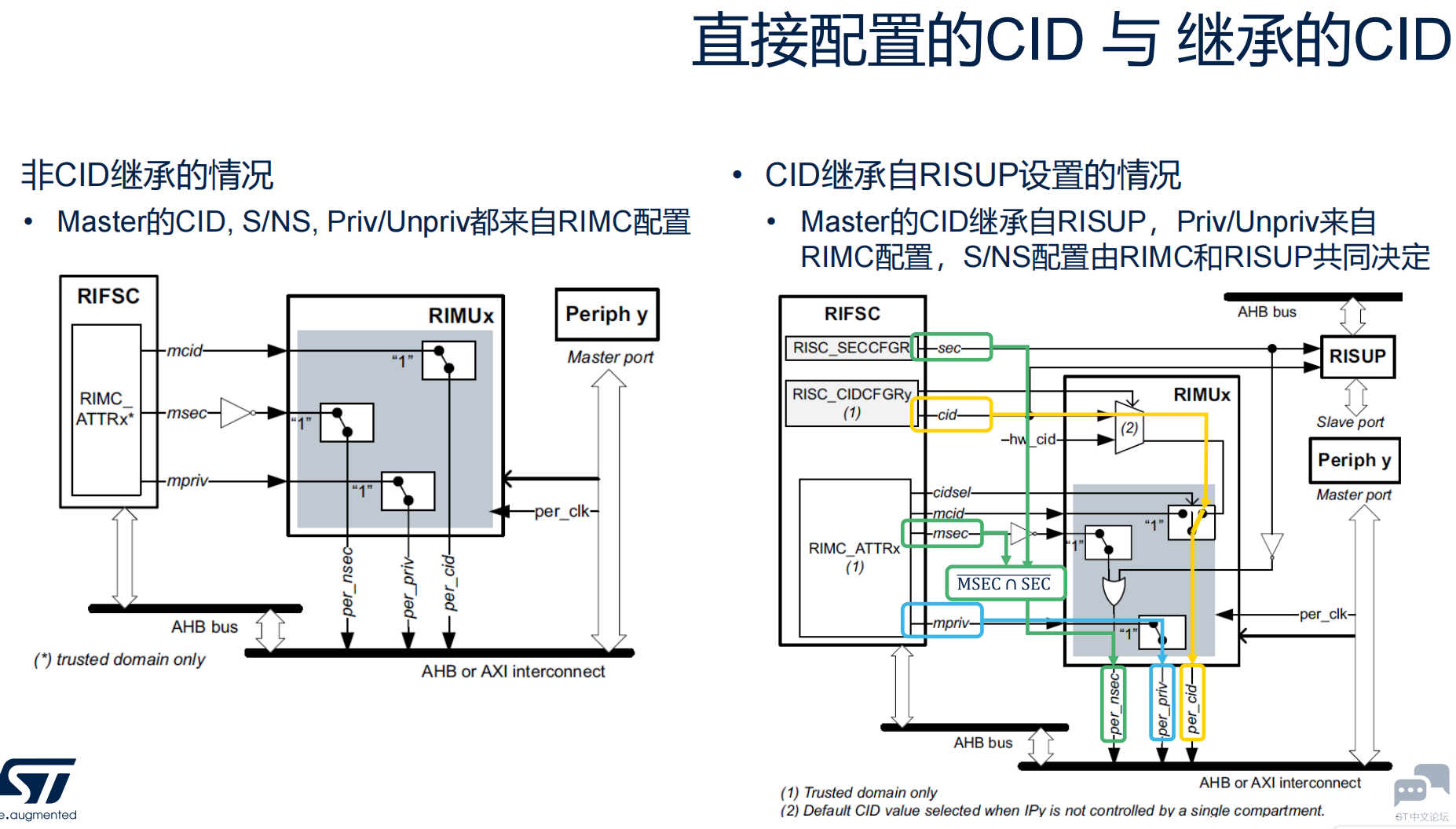

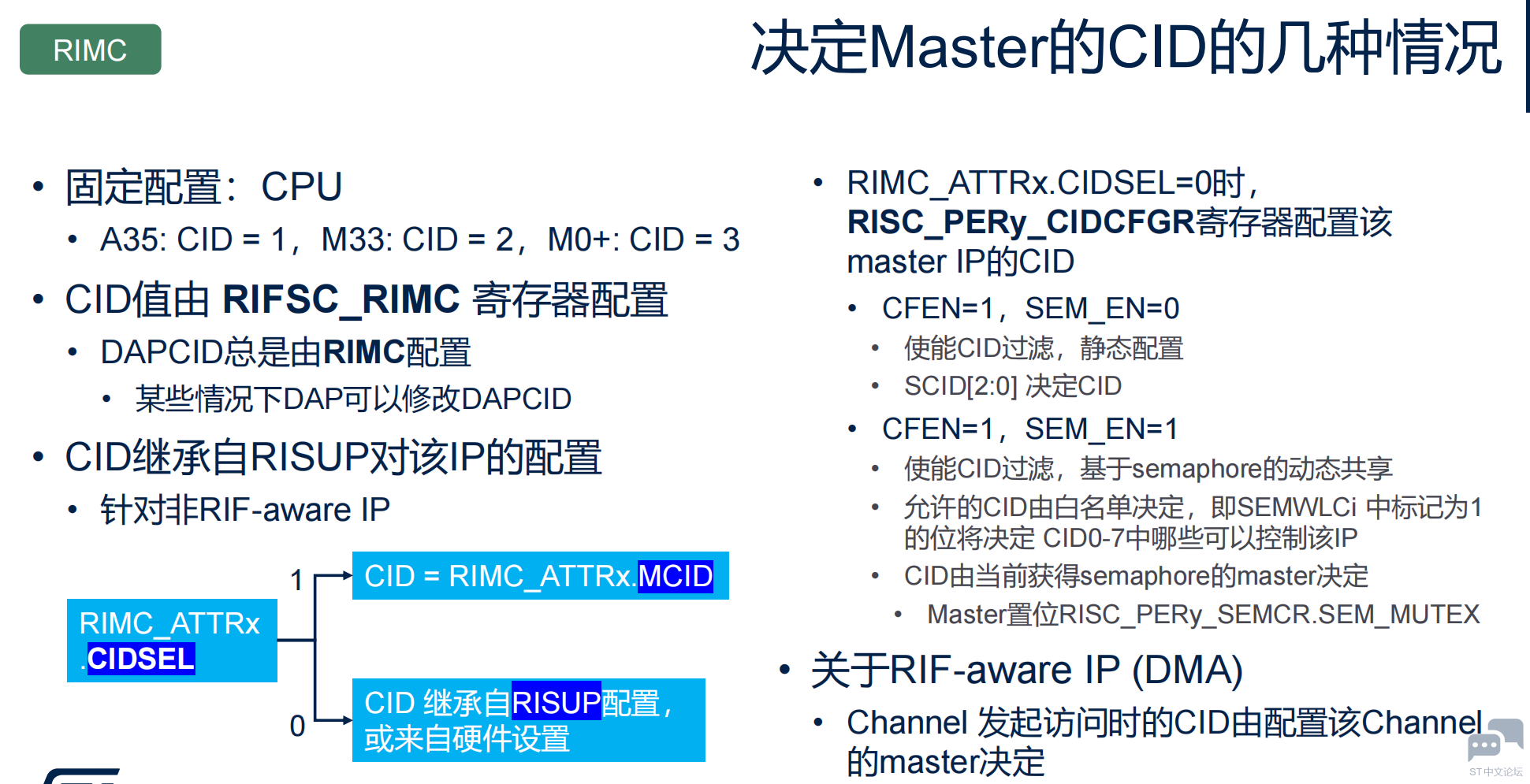

四、外设Master CID配置的情况

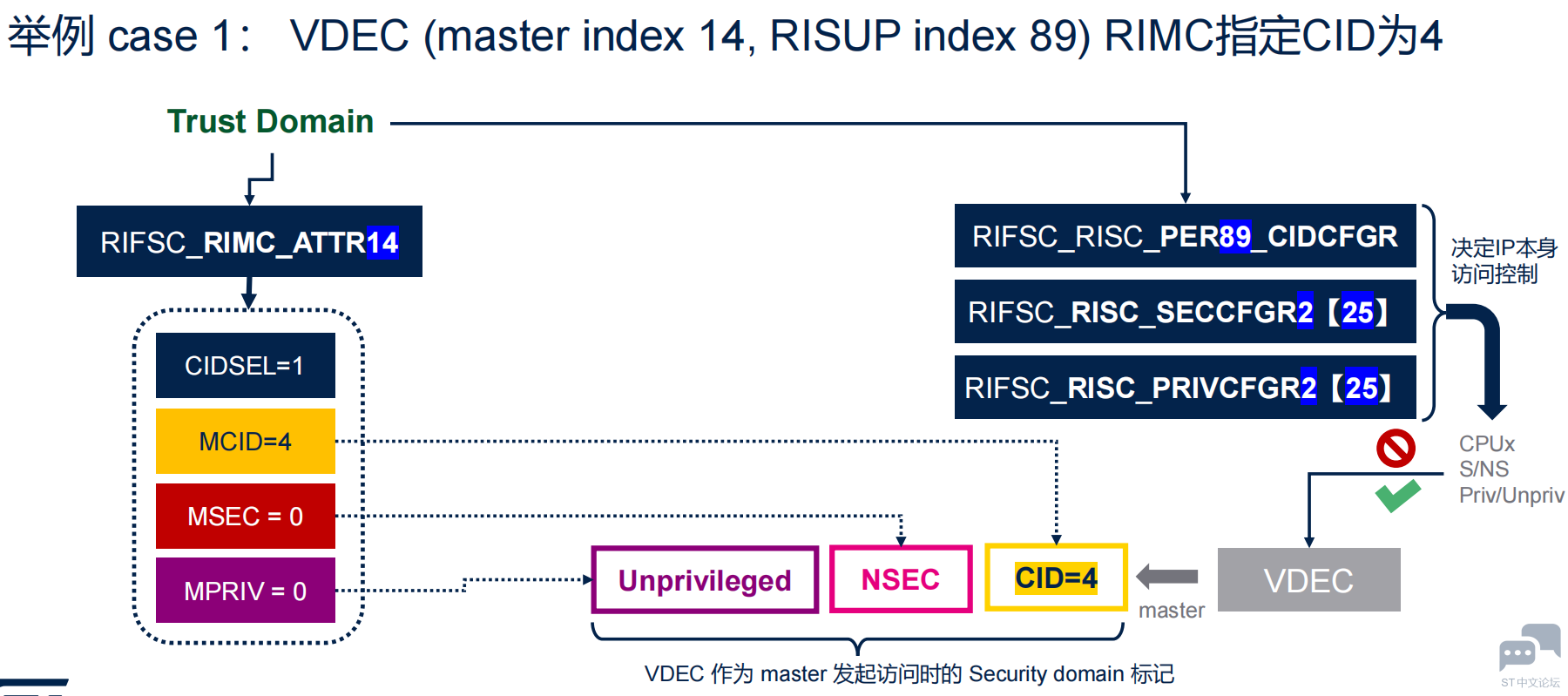

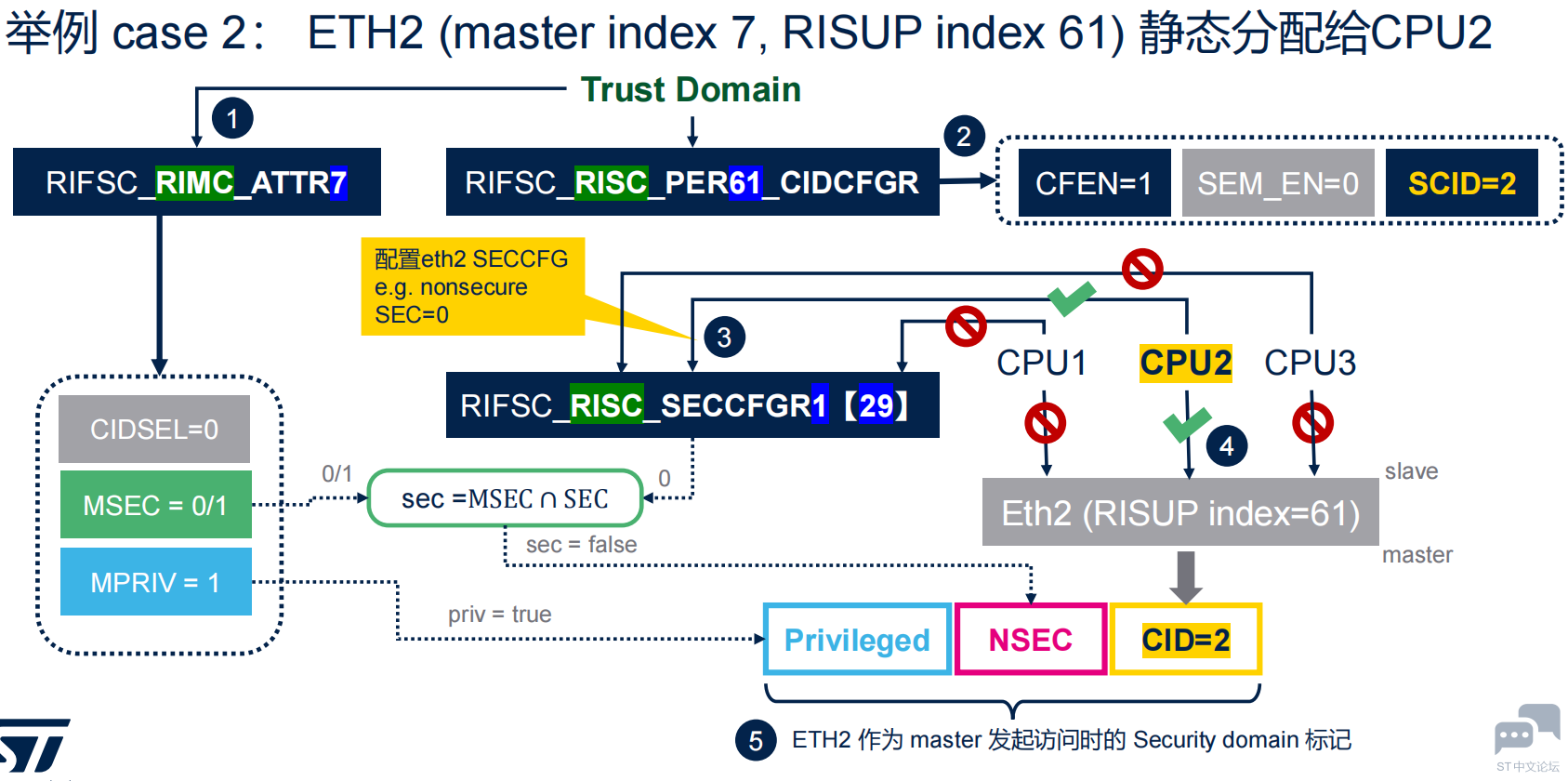

1、外设Master CID由RIMC直接配置的情况

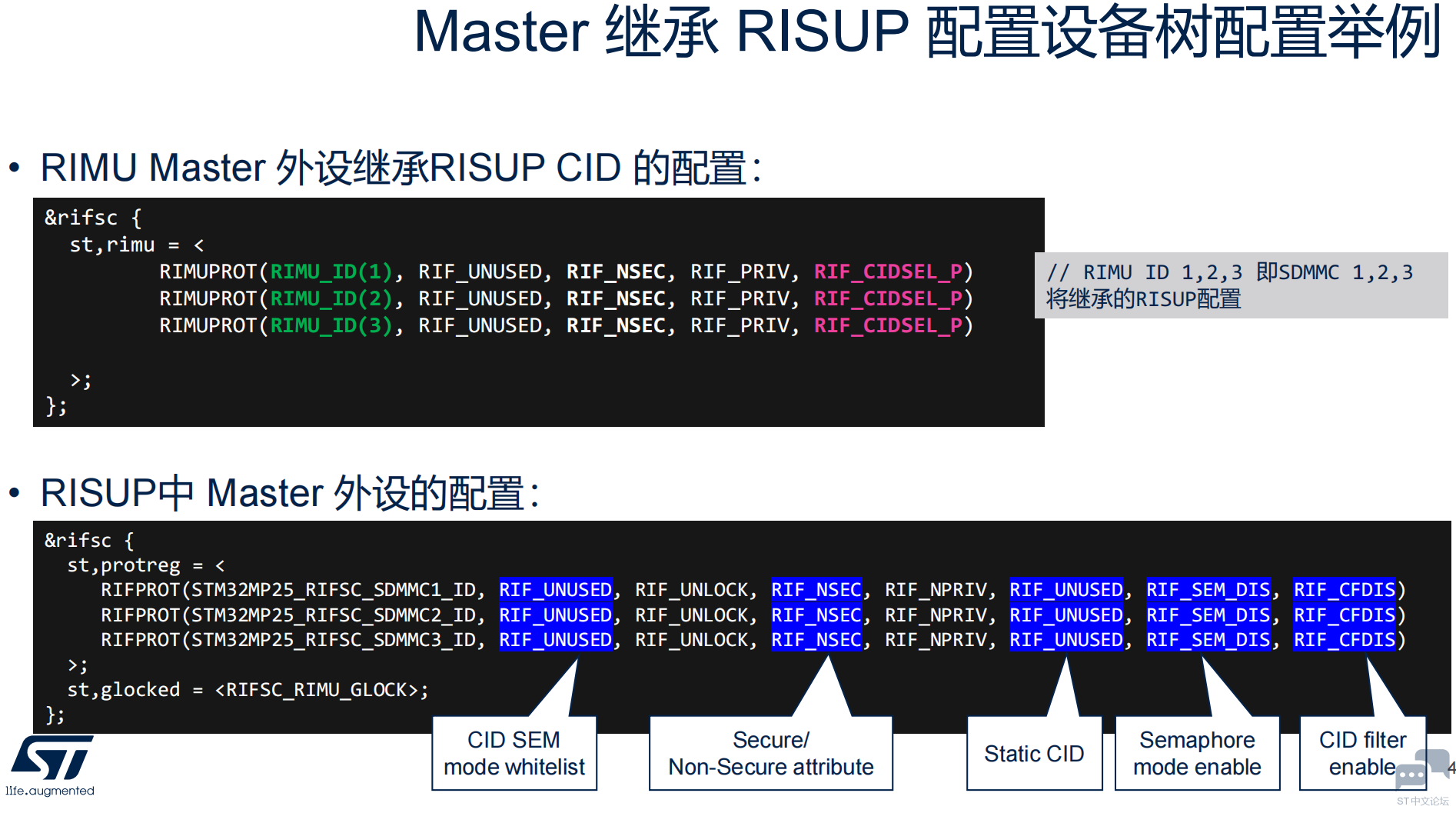

2、外设Master CID继承自RISUP配置的情况

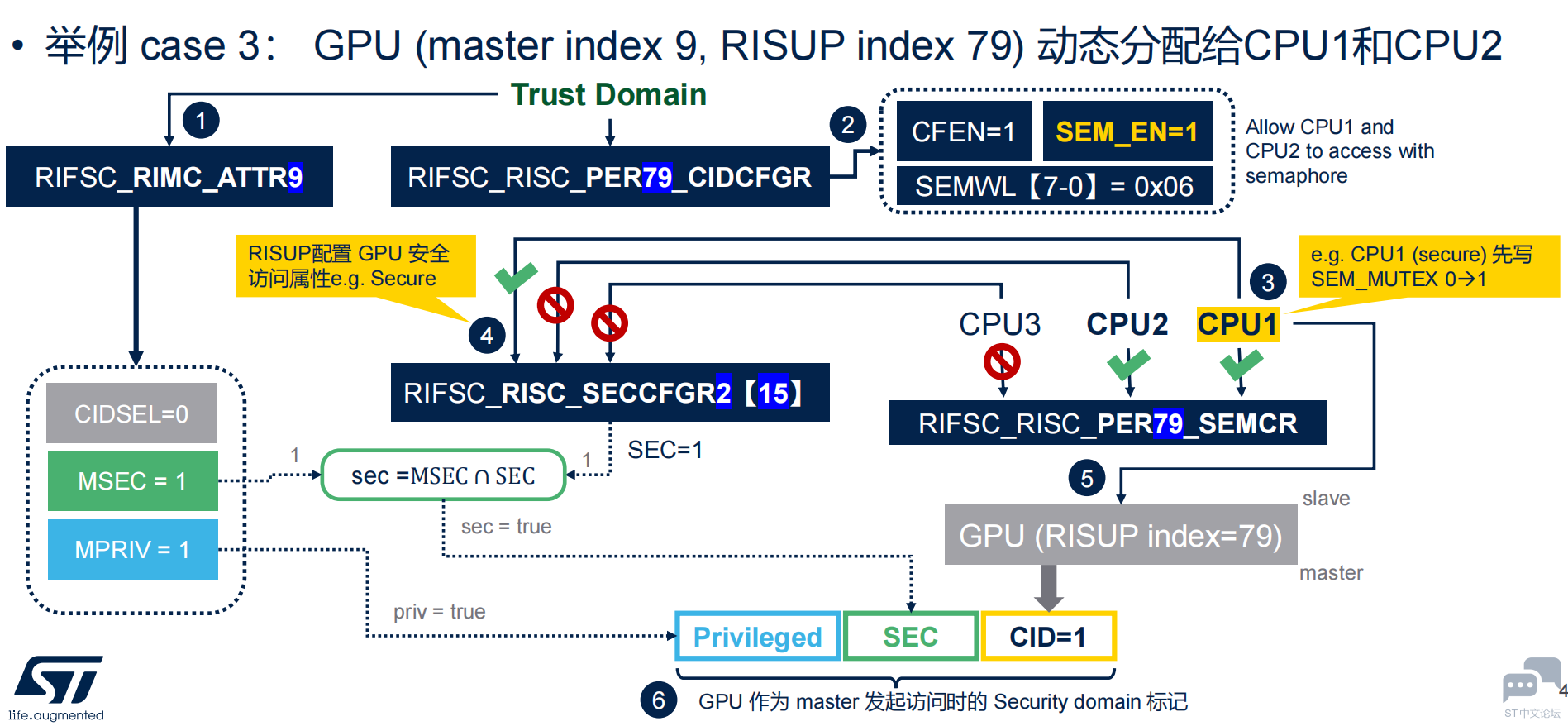

3、外设Master CID继承自RISUP配置的情况

注：

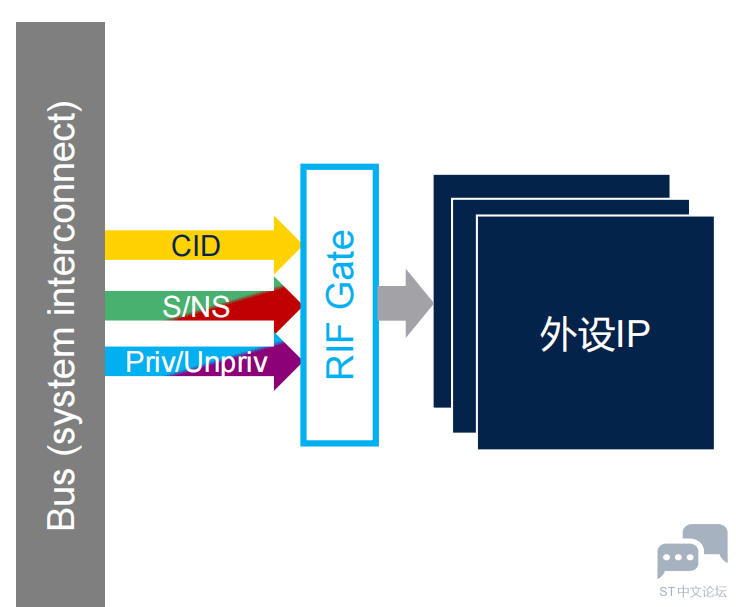

五、RIFSC RIFSC.RISUP对外设的配置和访问管理

1、主要功能和目的

①配置管理外设访问的CID过滤策略

允许任何CID访问（无CID过滤）；允许单一CID访问（静态分配）；允许多个CID分时访问（基于semaphore动

态获取访问权限）；不允许任何CID访问

②配置管理外设的Secure访问权限

仅允许Secure master访问；允许Secure或Nonsecure master访问

③配置管理外设的Privileged访问权限

仅允许Privileged master访问；允许Privileged或Unprivileged master访问

④锁定RIF配置，如某个外设的SEC/PRIV配置

RIFSC RIFSC.RISUP对外设的配置和访问管理

2、RIFSC.RISUP对外设的配置和访问管理

①Secure/Nonsecure访问配置

• RIFSC_RISC_SECCFGRx ➔ 寄存器位对应某个 non RIF-aware IP的RISUP index，

• 0：允许S/NS访问，1：只允许S访问

②Priv/Unpriv访问配置

• RIFSC_RISC_PRIVCFGRx ➔寄存器位对应某non RIF-aware IP的RISUP index

• 0：允许Priv/Unpriv访问，1：只允许Priv访问

③ Sec/Priv访问控制配置锁定

• RIFSC_RISC_RCFGLOCKRx ➔寄存器位对应某non RIF-aware IP的Sec/Priv配置锁定

• 0：未锁定，1：锁定，锁定状态在外设复位前不能撤销

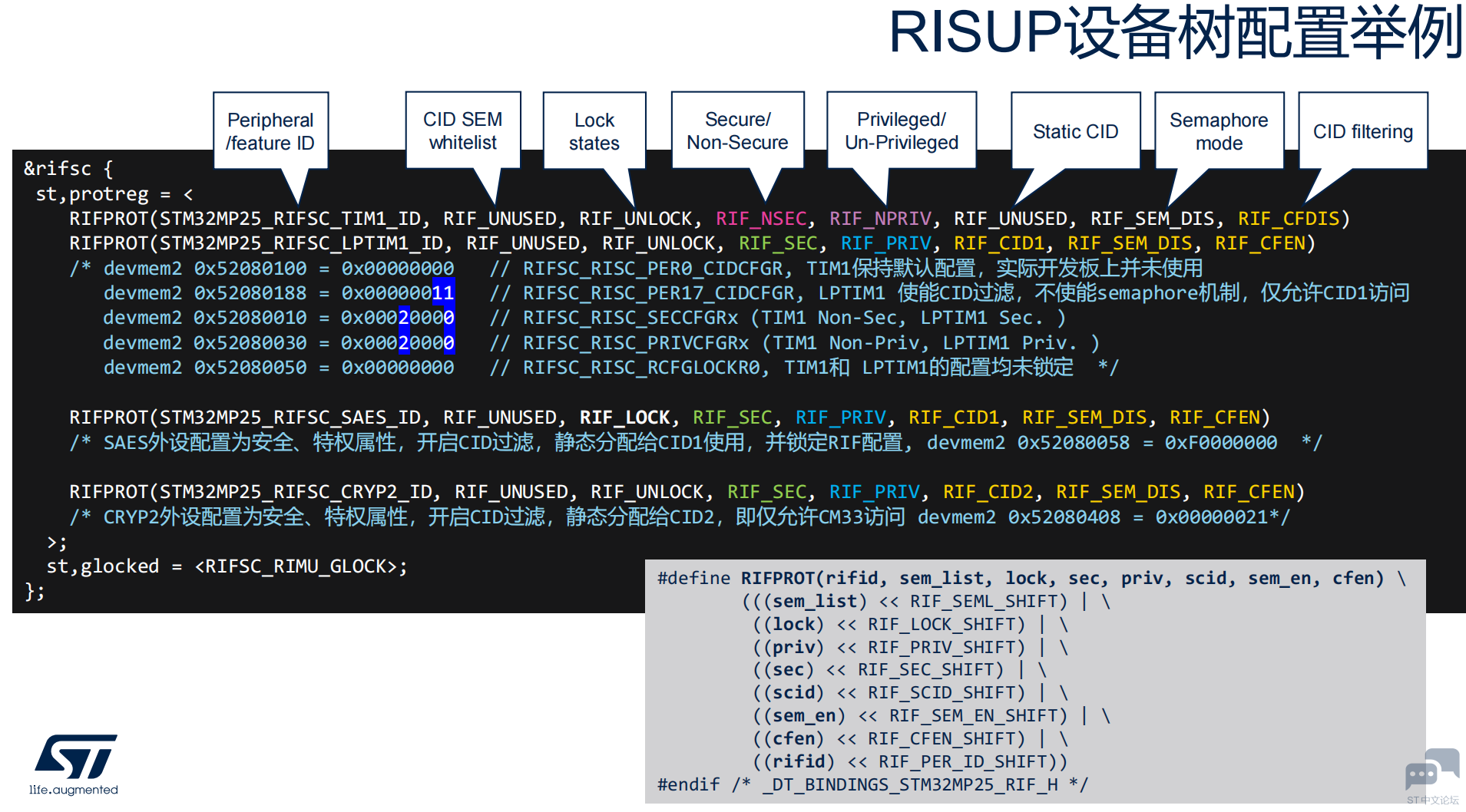

④CID过滤配置

• RIFSC_RISC_PERy_CIDCFGR

（CFEN：是否使能CID过滤，0：不使能，1：使能

SEM_EN：是否使能semaphore机制，0：不使能，1：使能

SCID：CFEN=1 && SEM_EN=0时指定允许的CID

SEMWLCi[7-0]：一个bit对应一个CID，1表示CIDi在白名单）

• RIFSC_RISC_PERy_SEMCR

SEM_MUTEX：CFEN=1 && SEM_EN=1时，白名单中的master将bit[0]由0置1，则获得semaphore，获得对应外设的控制权

⑤ 关于RIF-aware外设

RIF-aware IP不需要RISUP来管理Sec/Priv访问权限，因此没有对应的SECCFGRx/PRIVCFGRx寄存器bit配置

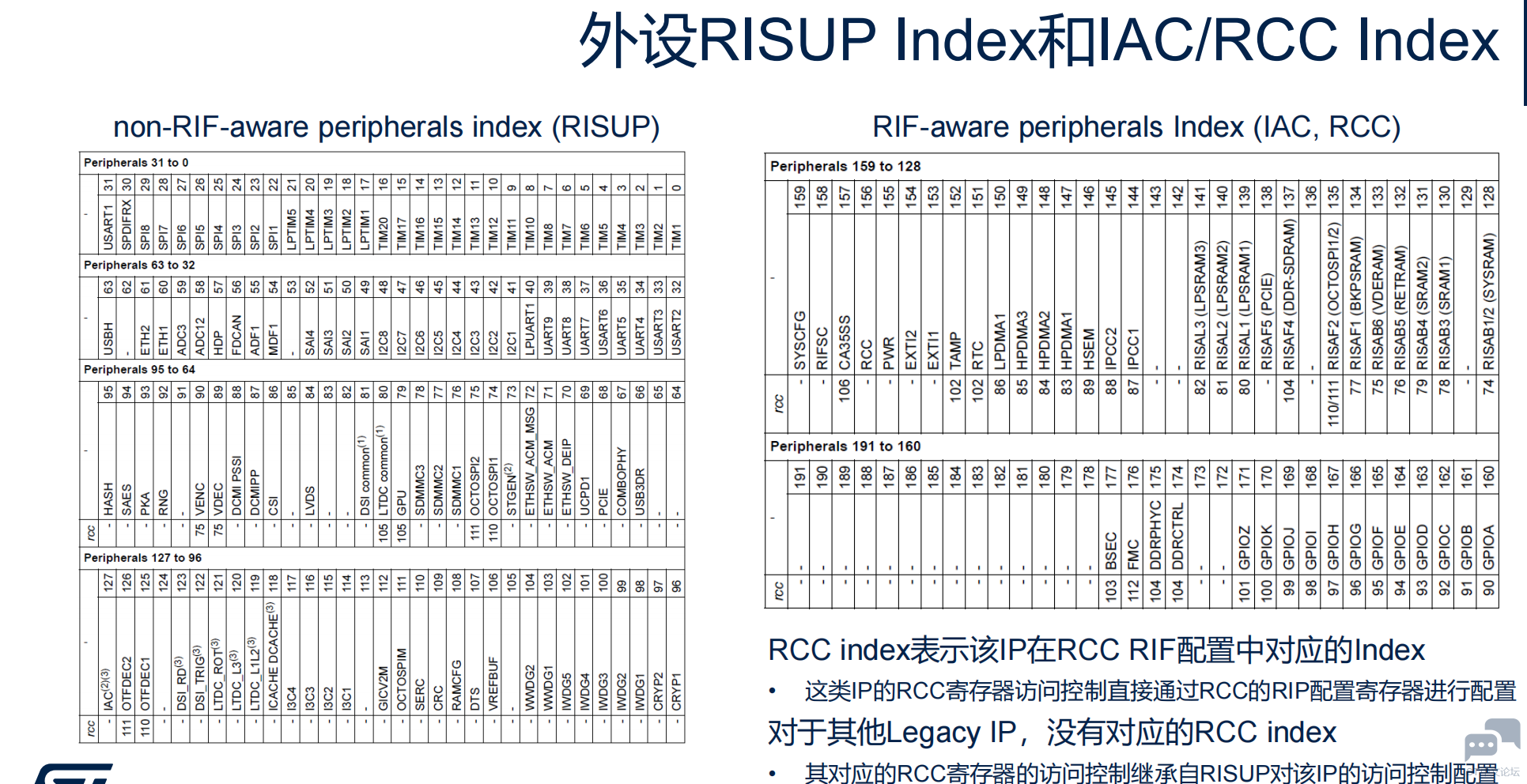

但是RIF-aware IP在RISUP也有对应的index（RIF-aware IP Index用来标记IAC中的非法访问事件源）

⑥对于带有Master功能的外设

RISUP对外设的CID的配置可能影响其作为Master时的CID（是否继承RISUP对CID的配置取决于RIMC配置中的CIDSEL）

⑦RISUP与RCC有关联

• 部分IP的对应RCC寄存器的访问控制由RCC直接管理

• 其他IP对应的RCC寄存器的访问权限则继承自RISUP对外设的相关配置

注：

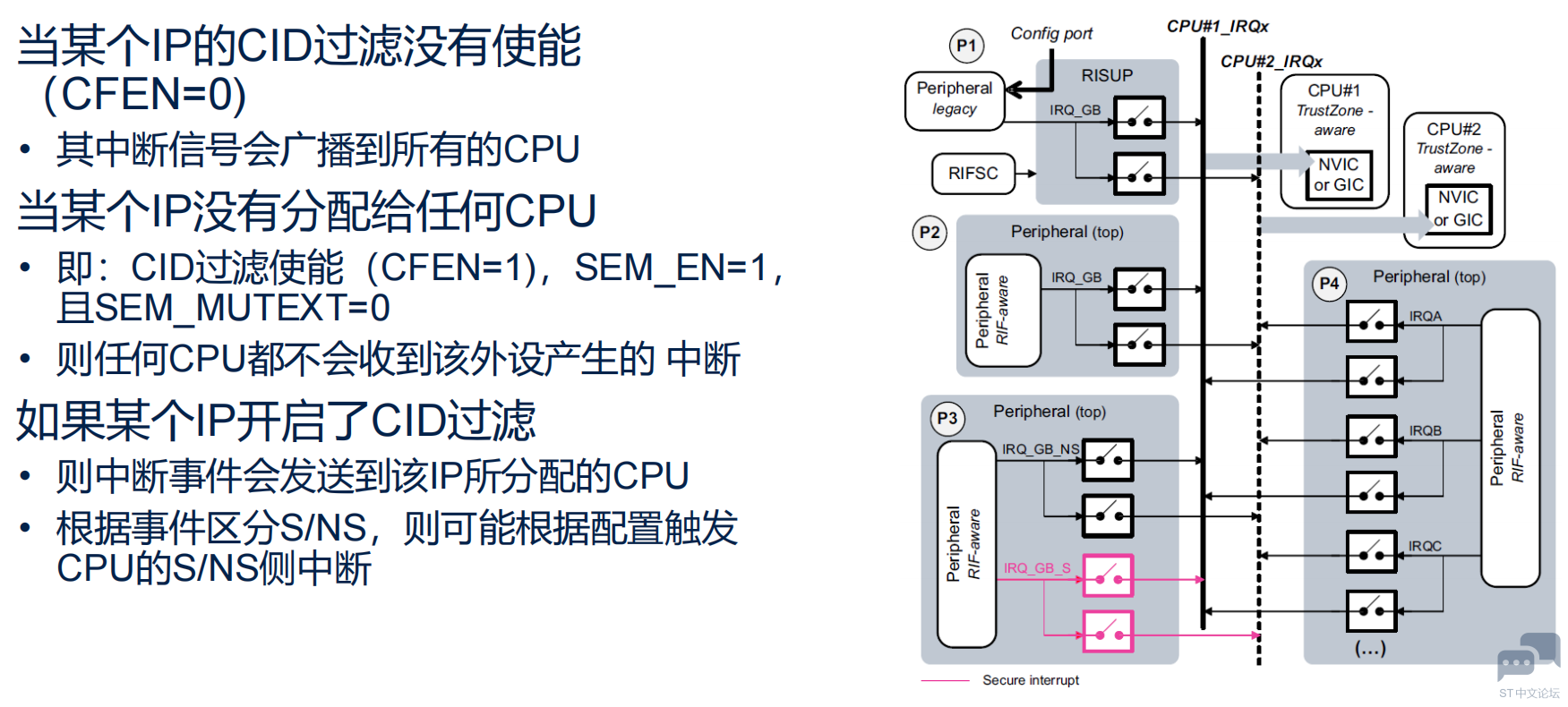

六、RIF架构中的中断管理

又是学习的一天
