【STEVAL-STWINKT1B评测】音频采集

[复制链接]

无垠的广袤发布时间：2026-3-3 16:40

文章
文章封面:
文章简介:	本文介绍了 STEVAL-STWINKT1B 开发套件结合官方 Demo 示例程序，实现板载麦克风实时采集环境声音频谱的项目设计，包括工程获取、关键代码、编译固件、调试上传、效果演示等流程。

【STEVAL-STWINKT1B评测】音频采集

本文介绍了 STEVAL-STWINKT1B 开发套件结合官方 Demo 示例程序，实现板载麦克风实时采集环境声音频谱的项目设计，包括工程获取、关键代码、编译固件、调试上传、效果演示等流程。

项目介绍

STEVAL-STWINKT1B 开发套件结合板载麦克风传感器，实现环境音频采集；

工程获取：从开发板官网获取 Demo 示例项目源码，使用 STM32CubeIDE 加载项目；
工程代码：展开主程序代码，并给出对应的代码流程图；

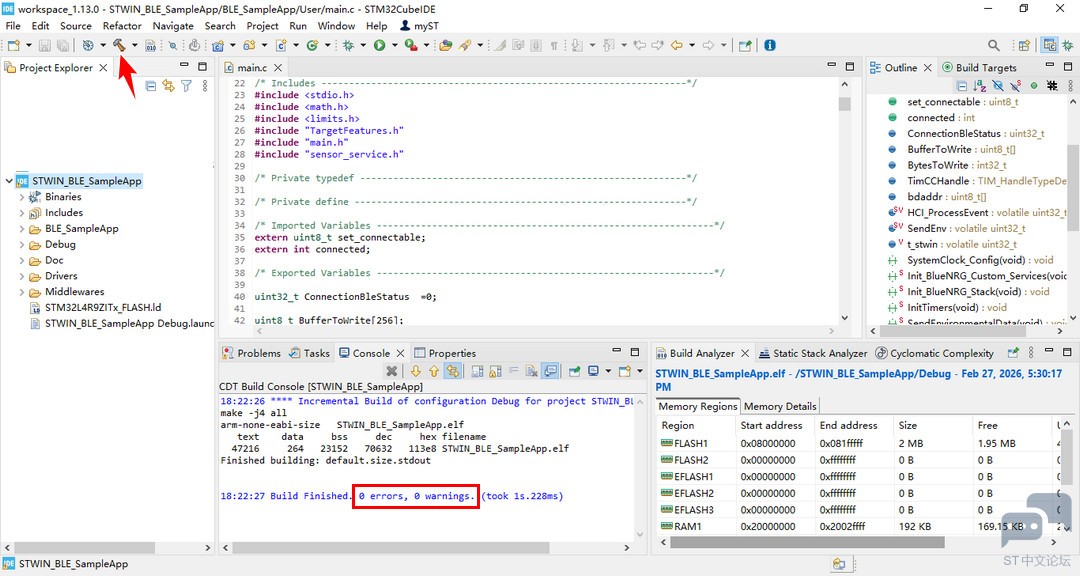

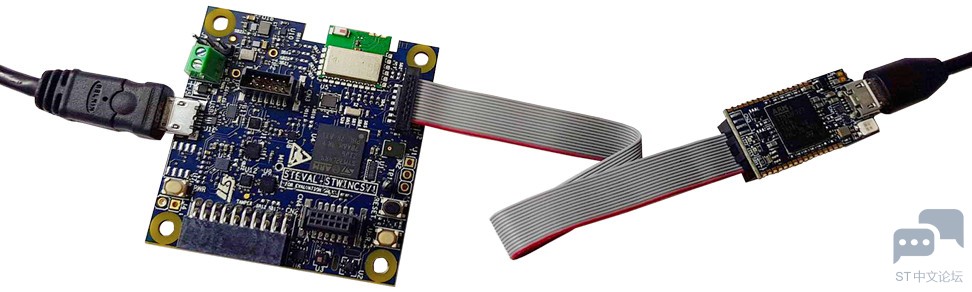

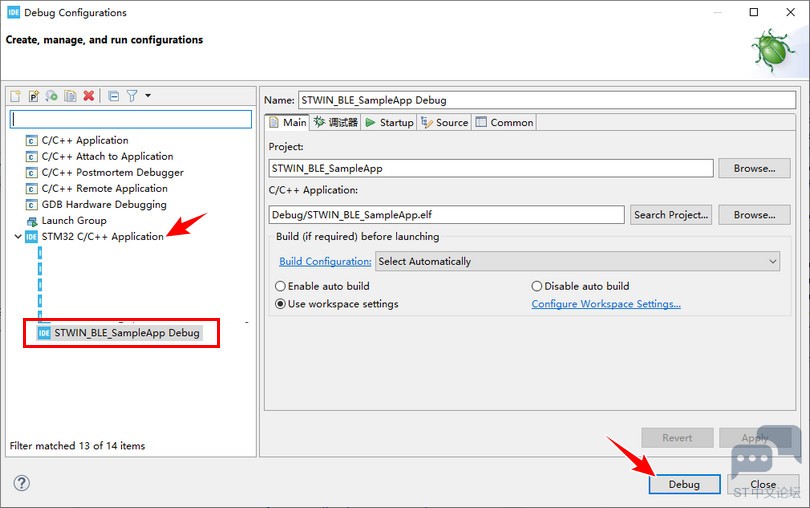

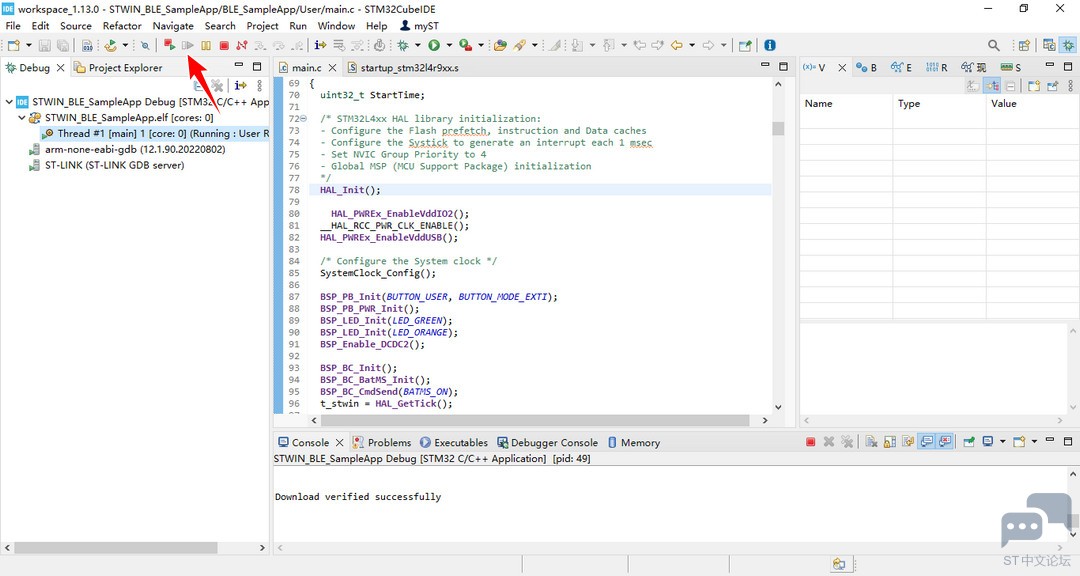

构建上传：编译和构建工程，连接开发板并实现调试和固件上传；
效果演示：连接板载 USB 虚拟串口，连续打印传感器数据。

Demo 简介

OnBoardMics 应用程序通过USB发送模拟和数字麦克风采集的音频信号，可在主机上录制。

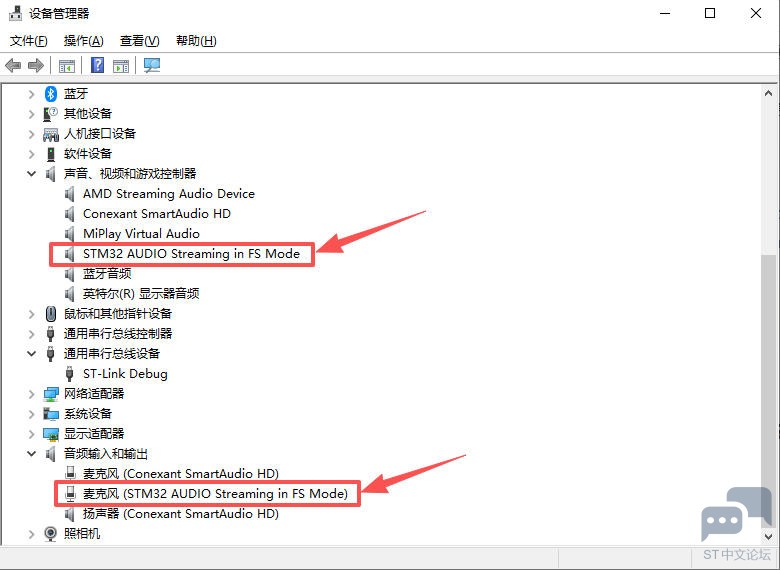

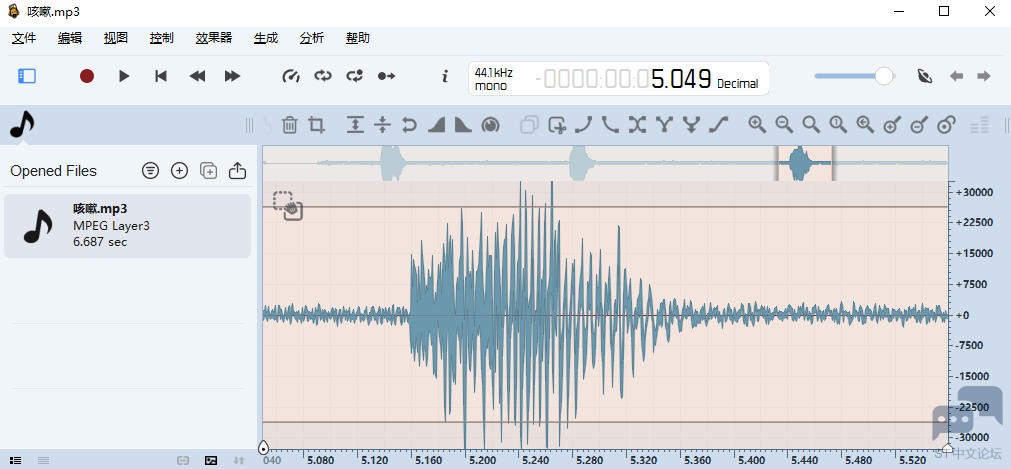

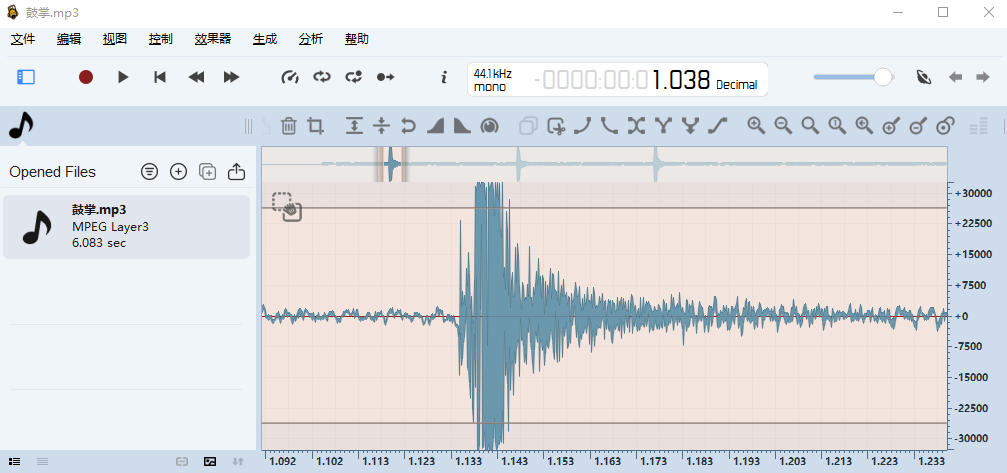

开发板被识别为立体声USB麦克风，可使用录音软件在主机设备上录制音频信号。

项目方案

包括获取示例工程源码、加载和编译工程、工程代码、固件上传、效果演示等。

获取工程

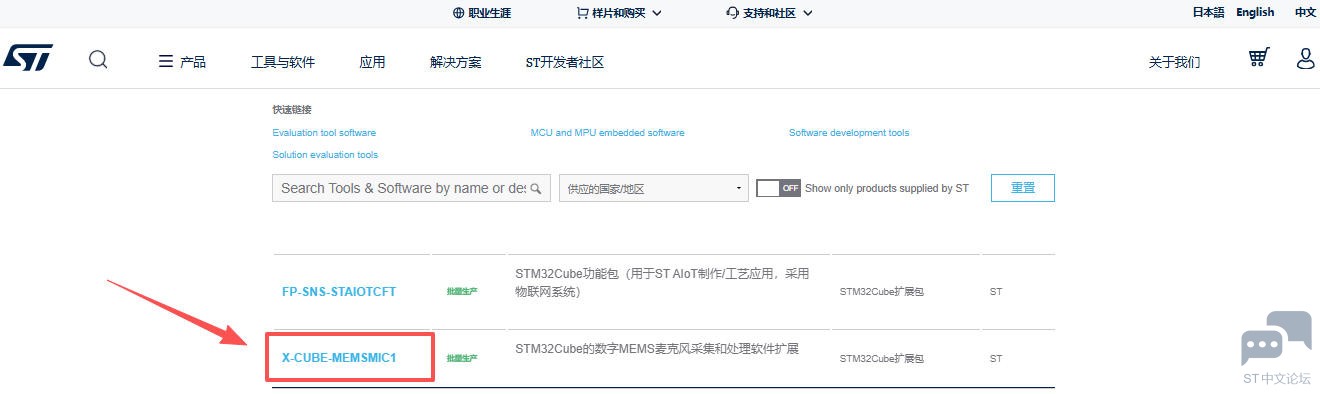

进入开发板官网 STEVAL-STWINKT1B | Product - 意法半导体下载示例工程；

加载工程

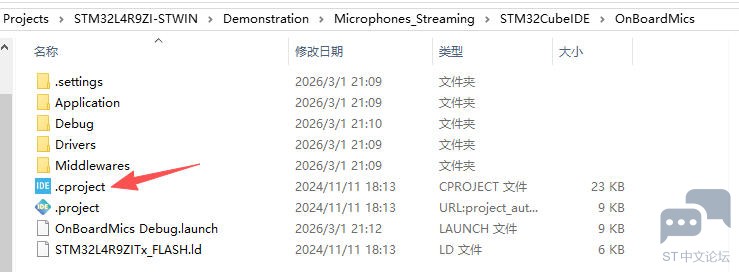

进入路径 .\STM32CubeExpansion_MEMSMIC1_V5.9.0\Projects\STM32L4R9ZI-STWIN\Demonstration\Microphones_Streaming\STM32CubeIDE\OnBoardMics 双击打开 .cproject 程序；

工程代码

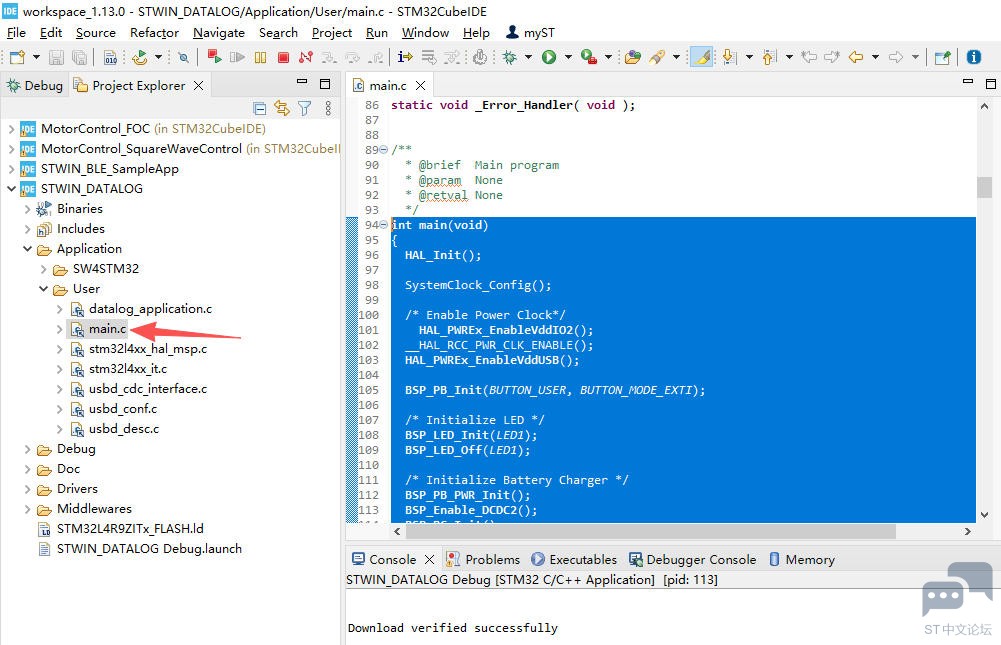

打开 ./Application/User/main.c 文件，

关键代码如下

#include "cube_hal.h"

USBD_HandleTypeDef hUSBDDevice;
extern USBD_AUDIO_ItfTypeDef  USBD_AUDIO_fops;
SAI_HandleTypeDef            SaiHandle;
DMA_HandleTypeDef            hSaiDma;

int main(void)
{

  /* STM32F4xx HAL library initialization:
  - Configure the Flash prefetch, instruction and Data caches
  - Configure the Systick to generate an interrupt each 1 msec
  - Global MSP (MCU Support Package) initialization
  */
  HAL_Init();

  /* Enable Power Clock*/
  __HAL_RCC_PWR_CLK_ENABLE();
  /* enable USB power on Pwrctrl CR2 register */
  HAL_PWREx_EnableVddUSB();

  /* Configure the system clock */
  SystemClock_Config();

  BSP_LED_Init(LED2);
  BSP_LED_Off(LED2);
  BSP_LED_Init(LED1);
  BSP_LED_Off(LED1);

  /* Initialize USB descriptor basing on channels number and sampling frequency */
  USBD_AUDIO_Init_Microphone_Descriptor(&hUSBDDevice, AUDIO_IN_SAMPLING_FREQUENCY, AUDIO_IN_CHANNELS);
  /* Init Device Library */
  USBD_Init(&hUSBDDevice, &AUDIO_Desc, 0);
  /* Add Supported Class */
  USBD_RegisterClass(&hUSBDDevice, &USBD_AUDIO);
  /* Add Interface callbacks for AUDIO Class */
  USBD_AUDIO_RegisterInterface(&hUSBDDevice, &USBD_AUDIO_fops);
  /* Start Device Process */
  USBD_Start(&hUSBDDevice);

  /* Start audio acquisition and streaming */

#ifdef DISABLE_USB_DRIVEN_ACQUISITION
  Init_Acquisition_Peripherals(AUDIO_IN_SAMPLING_FREQUENCY, ACTIVE_MICROPHONES_MASK, AUDIO_IN_CHANNELS);
  Start_Acquisition();
#endif

  while (1)
  {


  }
}

保存代码。
