前言

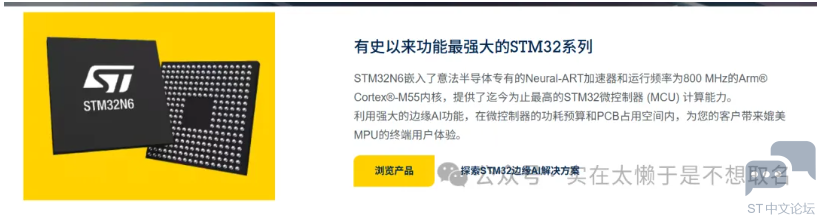

STM32N6作为意法半导体推出的首款集成自研神经处理单元的STM32产品以“MCU+NPU”的异构架构重新定义了边缘AI的算力边界，是意法半导体的MCU最前沿技术栈，不过由于其高难度技术应用以及需要的极其深厚的STM32使用经验以及神经网络基础概念，因此上手难度非常的高。

自从STM32N6发布以来，博主有幸获得一块STM32N6570-DK开发板，闲暇之余陆陆续续折腾如何开发。因此将会陆陆续续发表一些使用STM32N6的使用笔记，以供将来的使用者参考。

回顾学习历程，踩了很多很多的坑，在后续使用STM32N6的文章中也会向大家陆续介绍这些点。

使用这块芯片最大的亮点就是在其上运行神经网络单元，本期我们将介绍如何在导入并初步运行和验证我们的神经网络模型。 1

准备工作

在开始之前，先介绍一下我们需要准备哪些东西：首先是一个神经网络模型，这里我选择使用ST提供的目标检测模型（单目标：人）

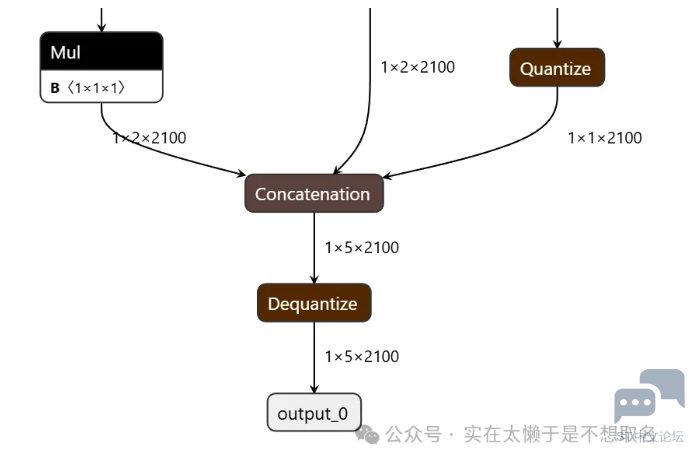

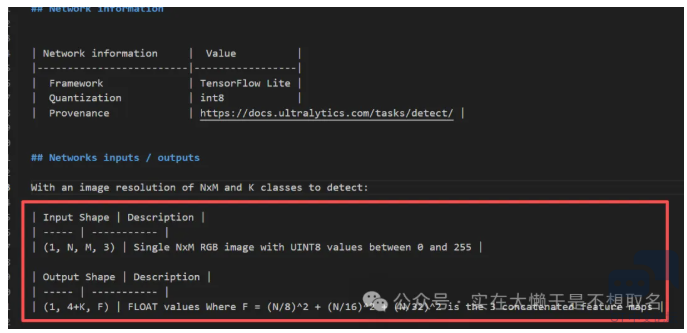

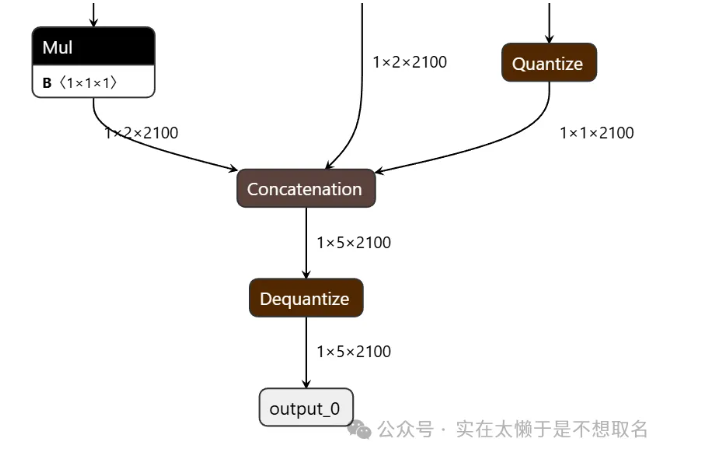

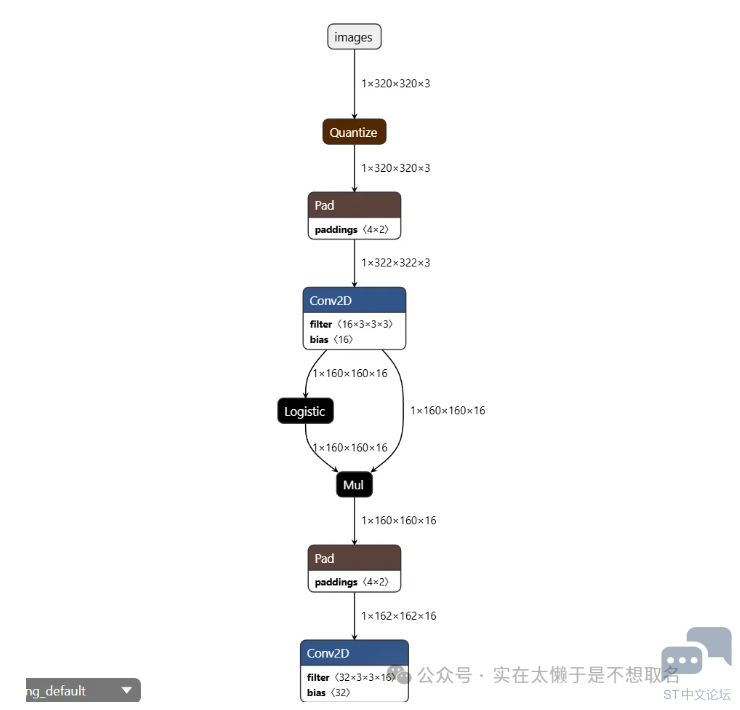

明确其网络架构，例如选用yolov8n_320_quant_pc_uf_od_coco-person.tflite模型，则代表着模型输入为3203203的RGB888类型图片，输出为单目标模型，F=2100，因此维度信息为：（1，5，2100），模型总大小为2.96MB。

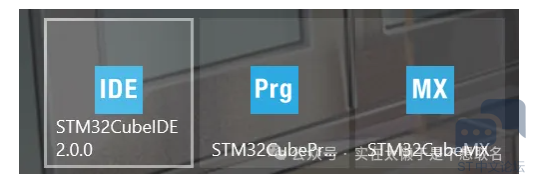

开发工具为STM32CubeIDE用于代码编程，STM32CubeMX用于初始化配置和STM32CubeProgram用于程序烧录。

同时意法半导体还提供了ST Edge AI工具用来帮助神经网络模型量化和辅助部署在STM32N6中，但是操作起来有点麻烦还要去找NPU的驱动库，官方在某一次更新的时候将其功能整合在了STM32CubeMX中，因此可以直接在CubeMX中进行模型处理和部署。 2

STM32CubeMX配置

在上一期的基础上，我们完成了如何在STM32N6中实现FSBL_XIP模式，配置了外部Flash和SPRAM来存放我们的代码。

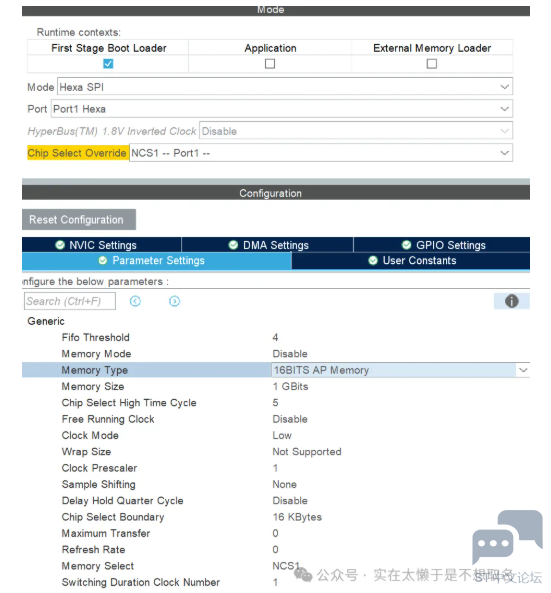

外部Flash和SPRAM配置如上图所示，具体的配置信息可以参考上一期文章。 神经网络部署

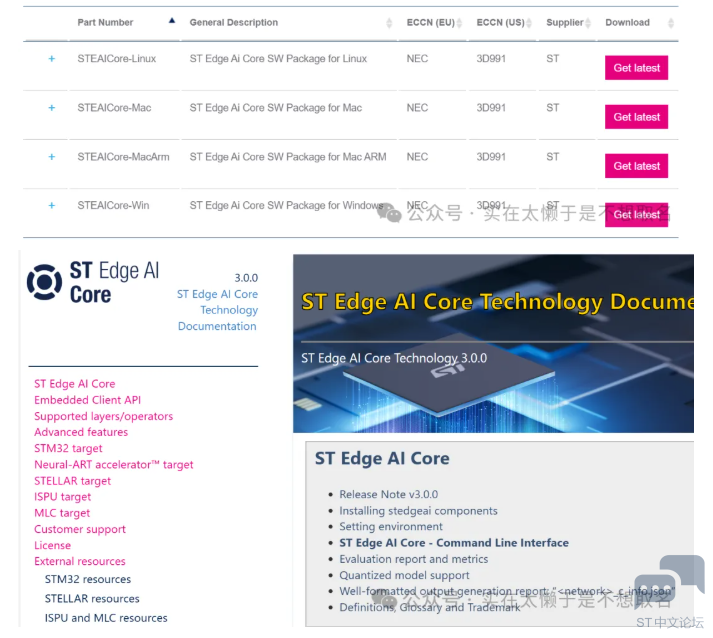

原本在N6中使用NPU和神经网络模型的处理需要依靠ST EdgeAI-Core工具:

操作起来比较繁琐，并且没有没有特别多的社区资料用于参考。但是在某一次CubeMX的更新中，STM32CubeMX中的CubeAI插件也继承了ST Edge AI Core的功能，专用于STM32N6系列模型分析和部署。

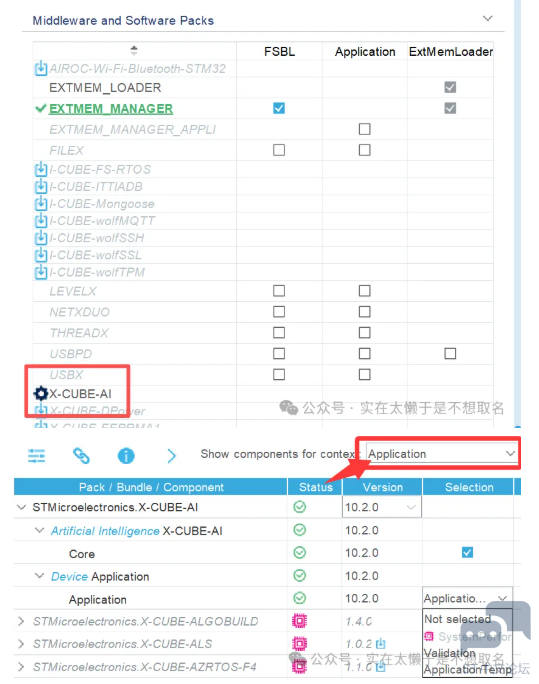

首先点击X-CUBE-AI将软件包切换到Application工程，因为我们的模型大小为2.96MB而FSBL空间仅为511K，不足以存放模型，因此要放在更大的Application空间。

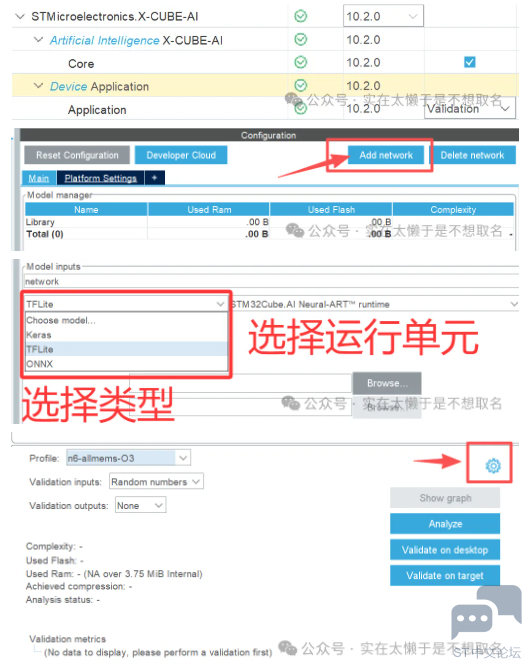

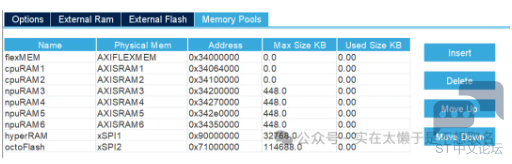

Profile用于规定RAM和ROM的使用大小，例如在n6-allmems-O3这个方案中，点击右边的齿轮可以查看当前方案的分配情况：

例如规定外部RAM使用地址从0x90000000开始，外部Flash从0x7100000开始，注意这个信息很重要。外部RAM从0x90000000开始的话，我们在使用的时候就注意，不要造成地址复用，比方说用户在采集摄像头图像的时候，不要存在这个地方，方式和神经网络运算过程中造成内存污染。

外部Flash从0x71000000开始，则代表着神经网络模型权重的下载地址为0x71000000，这个信息后面要用！

根据情况修改内存分配情况，我们暂时不改。

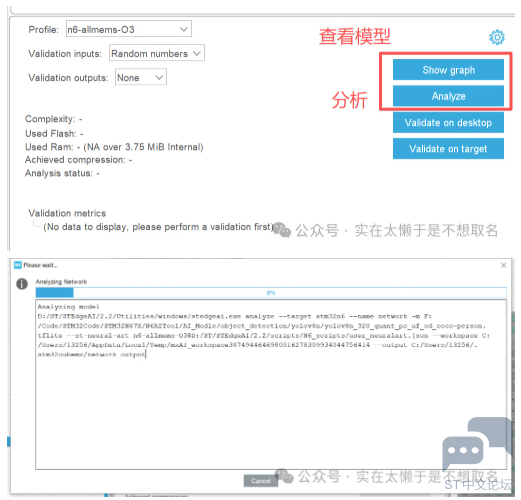

点击分析，STM32CubeMX会调用STEdgeAI的命令来帮助我们部署模型并生成处理报告。 处理报告信息

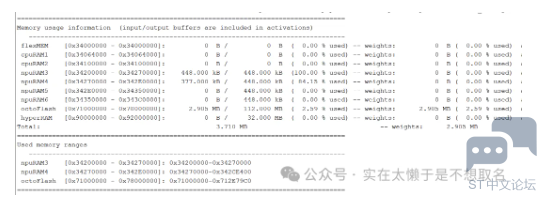

报告中这部分信息交代了我们的模型使用内存情况，例如该模型使用了npuRAM3，RAM4部分还有2.905MB大小的权重文件位于外部FLASH，首地址为0x71000000。

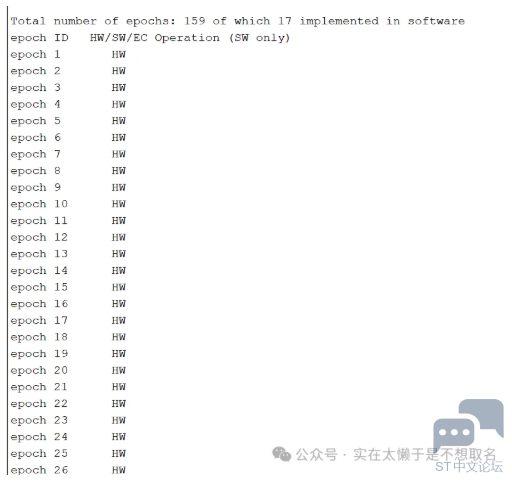

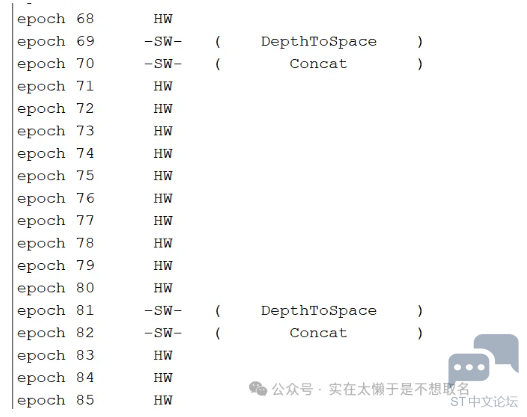

该部分交代了这个模型的各个部分分别是利用什么来运算，HW为硬件NPU运算，SW为软件CPU运算。 内存管理

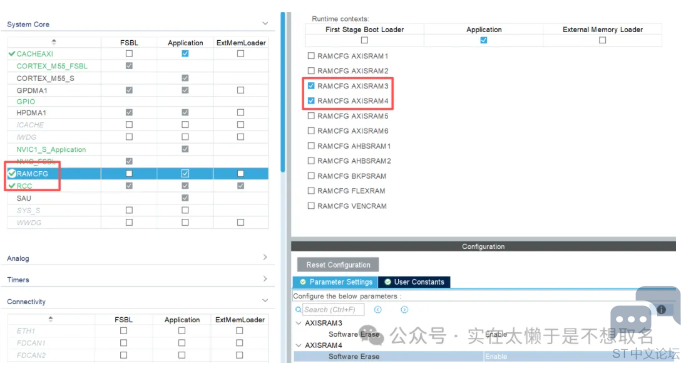

在内存配置中开启AXISRAM3和AXISRAM4(我们使用的RAM) 串口调试

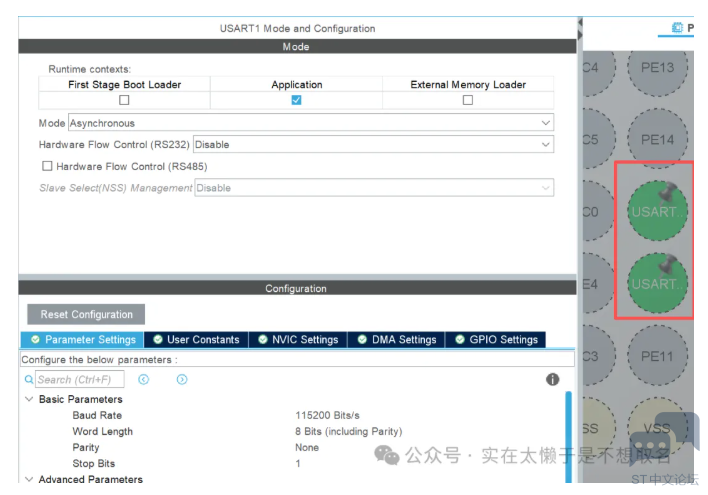

开启系统串口1用于调试，注意STM32N6570-DK的USART1分别是PE5和PE6。 3

代码测试

接下来生成我们的工程，在正式进行测试之前，我们要先进行一些准备工作： 串口重定向

#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)  PUTCHAR_PROTOTYPE  {  HAL_UART_Transmit(&huart1, (uint8_t *)ch, 1, 0xFFFF);return ch;  }int _write(int fd, char * ptr, int len){  HAL_UART_Transmit(&huart1, (uint8_t *) ptr, len, HAL_MAX_DELAY);return len;  }

首先是串口重定向，串口重定向让我们可以用printf来输出USART1的内容，方便我们待会打印内容，注意该步骤需要包含头文件stdio.h。 RIF安全配置

/* USER CODE BEGIN SysInit */  __HAL_RCC_RIFSC_CLK_ENABLE();  RIMC_MasterConfig_t RIMC_master = {0};  RIMC_master.MasterCID = RIF_CID_1;  RIMC_master.SecPriv = RIF_ATTRIBUTE_SEC | RIF_ATTRIBUTE_PRIV;  HAL_RIF_RIMC_ConfigMasterAttributes(RIF_MASTER_INDEX_NPU, &RIMC_master);  HAL_RIF_RISC_SetSlaveSecureAttributes(RIF_RISC_PERIPH_INDEX_NPU, RIF_ATTRIBUTE_PRIV | RIF_ATTRIBUTE_SEC);
  /* USER CODE END SysInit */
  /* Initialize all configured peripherals */  MX_GPIO_Init();  MX_CACHEAXI_Init();  MX_USART1_UART_Init();  MX_RAMCFG_Init();  MX_X_CUBE_AI_Init();  SystemIsolation_Config();  /* USER CODE BEGIN 2 */

在Application工程中，添加NPU的安全权限，否则系统会直接卡死的。 内存使能

voidMX_X_CUBE_AI_Init(void){    set_clk_sleep_mode();    __HAL_RCC_NPU_CLK_ENABLE();    __HAL_RCC_NPU_FORCE_RESET();    __HAL_RCC_NPU_RELEASE_RESET();    npu_cache_init();/* USER CODE BEGIN 5 */    __HAL_RCC_AXISRAM1_MEM_CLK_ENABLE();    __HAL_RCC_AXISRAM2_MEM_CLK_ENABLE();    __HAL_RCC_AXISRAM3_MEM_CLK_ENABLE();    __HAL_RCC_AXISRAM4_MEM_CLK_ENABLE();    __HAL_RCC_AXISRAM5_MEM_CLK_ENABLE();    __HAL_RCC_AXISRAM6_MEM_CLK_ENABLE();
    RAMCFG_SRAM2_AXI->CR &= ~RAMCFG_CR_SRAMSD;    RAMCFG_SRAM3_AXI->CR &= ~RAMCFG_CR_SRAMSD;    RAMCFG_SRAM4_AXI->CR &= ~RAMCFG_CR_SRAMSD;    RAMCFG_SRAM5_AXI->CR &= ~RAMCFG_CR_SRAMSD;    RAMCFG_SRAM6_AXI->CR &= ~RAMCFG_CR_SRAMSD;/* USER CODE END 5 */}

在MX_X_CUBE_AI_Init初始化函数中，为内存管理使能。 4

NPU运行代码

voidMX_X_CUBE_AI_Process(void){/* USER CODE BEGIN 6 */  LL_ATON_RT_RetValues_t ll_aton_rt_ret = LL_ATON_RT_DONE;const LL_Buffer_InfoTypeDef * ibuffersInfos = NN_Interface_Default.input_buffers_info();const LL_Buffer_InfoTypeDef * obuffersInfos = NN_Interface_Default.output_buffers_info();  buffer_in = (uint8_t *)LL_Buffer_addr_start(&ibuffersInfos[0]);  buffer_out = (uint8_t *)LL_Buffer_addr_start(&obuffersInfos[0]);
// Printing buffer start and end addresses.  LL_ATON_RT_RuntimeInit();// run 10 inferencesfor (int inferenceNb = 0; inferenceNb<10; ++inferenceNb) {/* ------------- *//* - Inference - *//* ------------- *//* Pre-process and fill the input buffer */// Fill input buffer with constant data.//_pre_process(buffer_in);/* Perform the inference */    LL_ATON_RT_Init_Network(&NN_Instance_Default);  // Initialize passed network instance objectdo {/* Execute first/next step */      ll_aton_rt_ret = LL_ATON_RT_RunEpochBlock(&NN_Instance_Default);/* Wait for next event */if (ll_aton_rt_ret == LL_ATON_RT_WFE) {        LL_ATON_OSAL_WFE();      }    } while (ll_aton_rt_ret != LL_ATON_RT_DONE);/* Post-process the output buffer *//* Invalidate the associated CPU cache region if requested *///_post_process(buffer_out);    LL_ATON_RT_DeInit_Network(&NN_Instance_Default);/* -------------------- *//* - End of Inference - *//* -------------------- */  }  LL_ATON_RT_RuntimeDeInit();/* USER CODE END 6 */}

MX_X_CUBE_AI_Process为神经网络推理部分代码，大致可以分为三个部分：输入数据处理、NPU运行、数据后处理。

typedefstruct  {    constchar *name;             /**< Buffer name. NULL if end of list */    __LL_address_t addr_base;     /**< Buffer base address */    uint32_t offset_start;        /**< Offset of the buffer start address from the base address */    uint32_t offset_end;          /**< Offset of the buffer end address from the base address                                   *   (first bytes address beyond buffer length) */    uint32_t offset_limit;        /**< Offset of the limiter address from the base address,                                   *   (needed for configuring streaming engines) */    uint8_t is_user_allocated;    /**< */    uint8_t is_param;             /**< */    uint16_t epoch;               /**< */    uint32_t batch;               /**< */    constuint32_t *mem_shape;    /**< shape as seen by the user in memory (only valid for input/output buffers) */    uint16_t mem_ndims;           /**< Number of dimensions of mem_shape (Length of mem_shape) */    Buffer_CHPos_TypeDef chpos;   /**< Position  of channels dimension in mem shape */    Buffer_DataType_TypeDef type; /**< */    int8_t Qm;                    /**< */    int8_t Qn;                    /**< */    uint8_t Qunsigned;            /**< */    uint8_t ndims;                /**< */    uint8_t nbits;                /**< */    uint8_t per_channel;          /**< */    constuint32_t *shape;        /**< */    constfloat *scale;           /**< */    constint16_t *offset;        /**< This can become int8 or uint8 based on the Qunsigned field.                                   *   (This field Must have the same format of the quantized value) */  } LL_Buffer_InfoTypeDef;

LL_Buffer_InfoTypeDef结构体包含了模型的基本信息，包括模型运行过程中各类数据缓冲区的核心属性与量化特征。完整记录了缓冲区的命名、基地址、有效地址偏移范围（起始 / 结束 / 限制偏移量）等内存布局信息，也通过is_user_allocated、is_param等标识区分缓冲区的分配归属（用户分配 / 系统分配）和用途类型（参数缓冲区 / 数据缓冲区）；同时，epoch、batch字段适配了批量推理、多轮次执行的场景需求。

结构体通过mem_shape、mem_ndims、chpos定义了数据在内存中的实际存储维度、维度数量及通道维度位置，而type字段则标识了缓冲区的数据类型；对于量化模型，Qm、Qn、Qunsigned、nbits、per_channel等字段精准描述了量化参数（量化位数、符号类型、量化系数），scale（缩放因子）、offset（偏移量）字段，完整还原量化张量的数值映射关系，shape字段则补充了模型逻辑层面的张量维度信息。 代码测试

LL_ATON_RT_RetValues_t ll_aton_rt_ret = LL_ATON_RT_DONE;  const LL_Buffer_InfoTypeDef * ibuffersInfos = NN_Interface_Default.input_buffers_info();  const LL_Buffer_InfoTypeDef * obuffersInfos = NN_Interface_Default.output_buffers_info();  buffer_in = (uint8_t *)LL_Buffer_addr_start(&ibuffersInfos[0]);  buffer_out = (uint8_t *)LL_Buffer_addr_start(&obuffersInfos[0]);  // Printing buffer start and end addresses.  uint32_t buff_in_len, buff_out_len;  printf("输入地址偏移开始 = %lu, \n \r 输入地址偏移结束 = %lu \n \r",ibuffersInfos->offset_start,ibuffersInfos->offset_end);  printf("输出地址偏移开始 = %lu, \n \r 输出地址偏移结束 = %lu \n \r",obuffersInfos->offset_start,obuffersInfos->offset_end);  // Getting buffer size and printing it.  buff_in_len = ibuffersInfos->offset_end - ibuffersInfos->offset_start;  buff_out_len = obuffersInfos->offset_end - obuffersInfos->offset_start;  printf("输入大小= %lu \n\r 输出大小 size = %lu \n\r", buff_in_len, buff_out_len);  LL_ATON_RT_RuntimeInit();

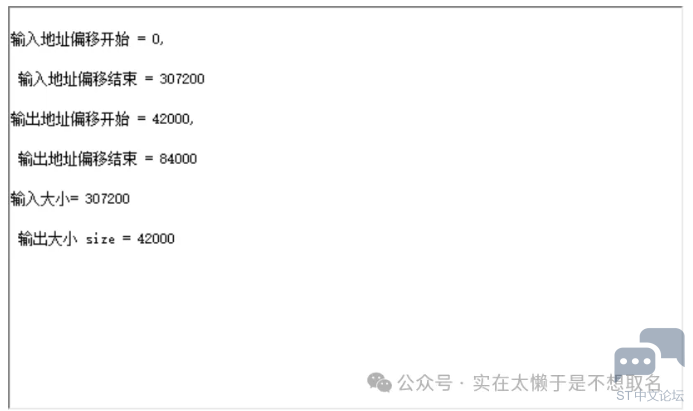

我们打印一下输入缓存和输出缓存的信息内容查看一下结果：

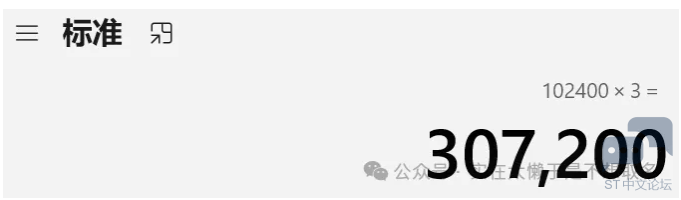

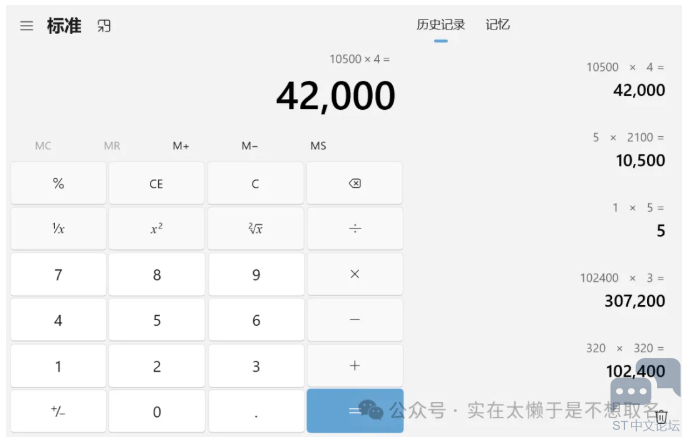

因为我们的模型是3203203的图片，总计307200字节，完全对的上。

输出数据是121005的float类型，所以总大小为121005*4总计42000大小。 NPU运行测试

在进行测试之前，我们还需要把权重文件烧录到单片机的指定地址中（前面设置过的0x71000000）

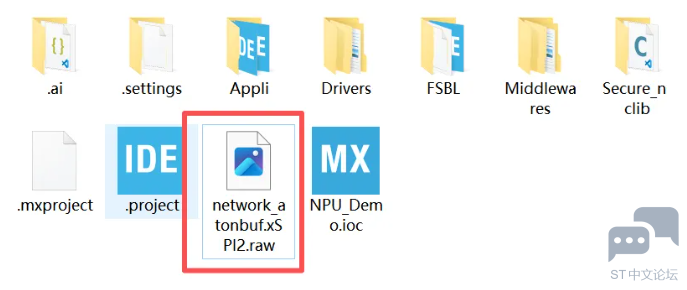

工程目录下随着STM32CubeMX的生成，有着一个raw格式的文件，我们将其后缀修改为.bin文件：

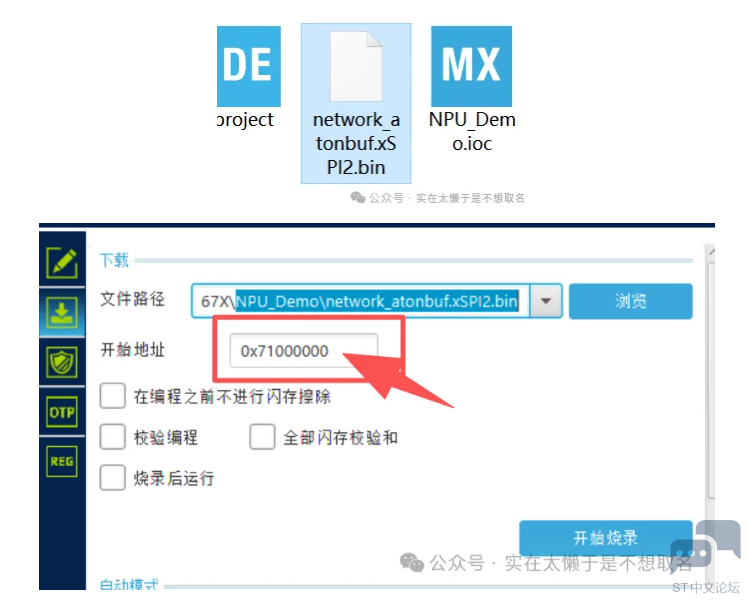

将其烧录到STM32N6的指定地址中。

for (int inferenceNb = 0; inferenceNb<10; ++inferenceNb) {    /* ------------- */    /* - Inference - */    /* ------------- */    /* Pre-process and fill the input buffer */    //_pre_process(buffer_in);    /* Perform the inference */    LL_ATON_RT_Init_Network(&NN_Instance_Default);  // Initialize passed network instance object    do {      /* Execute first/next step */      ll_aton_rt_ret = LL_ATON_RT_RunEpochBlock(&NN_Instance_Default);      /* Wait for next event */      if (ll_aton_rt_ret == LL_ATON_RT_WFE) {        LL_ATON_OSAL_WFE();      }    } while (ll_aton_rt_ret != LL_ATON_RT_DONE);    /* Post-process the output buffer */    /* Invalidate the associated CPU cache region if requested */    //_post_process(buffer_out);

    float *floatout = (float *)buffer_out;    for(int i = 0;i<2100;i++)    {      printf("index:%d [%.2f %.2f %.2f %.2f %.2f]\r\n",          i,floatout[i*5],floatout[i*5+1],floatout[i*5+2],floatout[i*5+3],floatout[i*5+4]);    }
    LL_ATON_RT_DeInit_Network(&NN_Instance_Default);    /* -------------------- */    /* - End of Inference - */    /* -------------------- */  }  LL_ATON_RT_RuntimeDeInit();

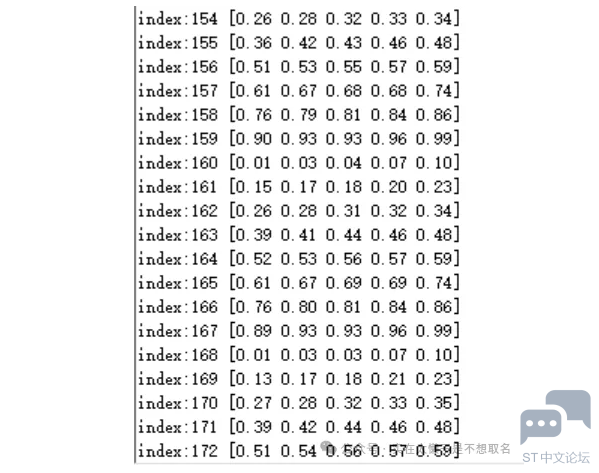

接着我们在代码中添加：把输出地址，按照152100的形状，按照float类型打印出来，模型的运行结果如下：
