STM32WL3R 选型指南：低功耗无线遥控的专属优选，应用与实战要点全解

一、产品定位：专为无线遥控定制的 “场景化 MCU”

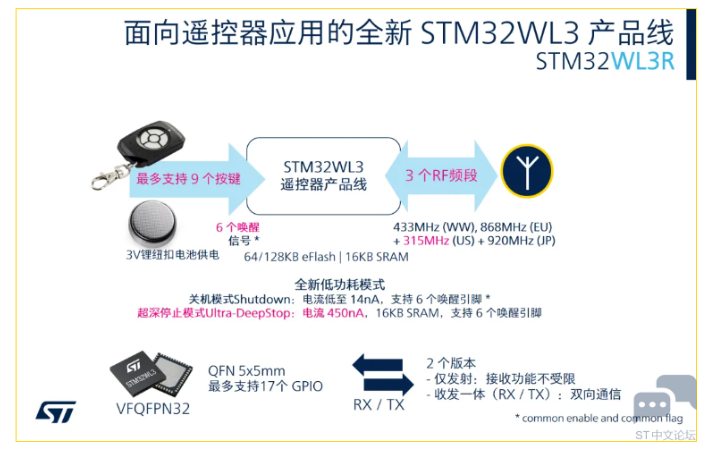

STM32WL3R 是 ST 面向sub-GHz 无线遥控、低功耗智能交互 场景推出的专用型 MCU，属于 STM32WL3 系列新成员，核心定位是替代通用型无线 MCU（如 STM32WL33）及 “MCU + 分立射频” 方案，解决传统遥控方案续航短、响应慢、频段适配复杂、成本高 四大痛点。

它并非通用型产品，而是基于 Cortex-M0 + 内核，深度裁剪冗余外设、强化遥控核心能力 —— 集成 sub-GHz 射频、6 路独立硬件唤醒、三频段全球适配、nA 级超低功耗，同时保留 STM32 完整生态，是智能家居、消费电子、安防等遥控类产品的 “精准选型”。

二、核心选型价值：5 大优势，匹配遥控核心需求

1. 极致低功耗：纽扣电池 3-5 年超长续航

遥控器的核心命门是续航，WL3R 实现全链路低功耗优化，数据远超行业同类产品：

• 关断模式（6 路唤醒全开） ：仅14nA ，休眠几乎零耗电
• 超深度睡眠（ULTRA-DEEP STOP） ：0.45μA ，保留 RAM 上下文，唤醒无需冷启动
• 射频发射（10dBm） ：仅10mA （竞品普遍≥15mA），接收功耗 4mA
• 搭配 3V 锂锰纽扣电池，轻松实现3-5 年免换电池 ，彻底解决用户频繁换电池的痛点。

2. 6 路独立唤醒：按键瞬时响应，告别延迟

传统遥控 MCU 多为单路唤醒引脚 ，休眠时需先唤醒 CPU 再扫描按键，存在明显延迟。

WL3R 将唤醒脚升级至6 路独立硬件中断 ，支持电平 / 边沿触发，每个功能按键可直接绑定唤醒引脚：

• 按键按下→瞬时唤醒 CPU→指令发射，零等待、无卡顿 ，操控体感大幅提升
• 最多支持9 个按键 独立唤醒设计，适配多功能遥控器需求
• 关断模式下 6 路唤醒同时开启，功耗仍仅 14nA，兼顾响应与续航。

3. 三频段全球适配：单芯片覆盖全球市场

支持315MHz/433MHz/868MHz 三大主流 sub-GHz 频段，是市场上少有的多频段 Cortex-M0 + 无线 MCU：

• 315MHz：适配北美市场法规
• 433MHz：全球通用基础频段
• 868MHz：适配欧洲市场法规 单芯片兼容全球区域 ，无需为不同国家 / 地区重新设计硬件、更换芯片，研发成本减半、上市周期缩短 。

4. 场景化精简设计：性价比拉满，BOM 成本更低

针对遥控器场景精准裁剪 ，移除所有非必要外设，保留核心能力：

• 移除 ：ADC、DAC、LCD 断码屏、流量计接口等遥控无用模块
• 保留 ：sub-GHz 射频、6 路唤醒、AES-128 加密、RTC、通用 GPIO、UART 等核心外设
• 模式支持 ：收发模式 + 单发模式（WL3R-X），覆盖家电遥控、安防遥控、工业遥控等全品类应用
• 封装 ：QFN32 5×5mm 小尺寸，减少 PCB 占位，适配超薄、迷你遥控器设计 对比 “通用 MCU + 外置射频” 方案，单芯片集成度更高、外围元件更少、BOM 成本降低 15%-30% 。

5. 成熟 STM32 生态：开发零门槛，复用现有经验

完全兼容 STM32 标准开发体系，无额外学习成本：

• 开发工具：支持STM32CubeMX、CubeIDE、CubeProgrammer ，可视化配置、一键生成代码
• 软件兼容：与 WL3 系列代码高度复用，射频驱动、低功耗配置可直接迁移
• 资源丰富：官方提供 Demo、参考设计、应用笔记，社区资料完善
• 安全保障：内置AES-128 硬件加密、TRNG、读写保护 ，支持安全启动，适配智能遥控安全需求。

三、推荐应用场景：哪些产品最适合选 WL3R？

1. 首选场景：智能家居 & 消费电子遥控器

• 家电遥控：电视、空调、冰箱、洗衣机、智能灯具、智能窗帘遥控器
• 智能家居中控：小型无线遥控面板、场景开关、智能门锁遥控
• 消费电子：投影仪、音响、机顶盒、电动玩具遥控器 核心适配点 ：多按键独立唤醒、超长续航、小体积、全球频段适配。

2. 次选场景：低功耗无线控制终端

• 安防报警：无线门磁、红外探测器、紧急呼叫按钮、安防遥控器
• 工业便携：简易工业设备远程控制、机床无线操作面板、传感器遥控节点
• 医疗健康：便携式医疗设备遥控、低功耗监护仪无线控制端 核心适配点 ：nA 级低功耗、快速唤醒、射频高灵敏度（-132dBm@433MHz）、稳定通信。

3. 升级替代场景：传统方案升级优选

• 原用 STM32WL33：单路唤醒不足、外设冗余，升级后解决多按键响应问题，性价比更高
• 原用 STM32L0/L4 + 外置射频：硬件复杂、BOM 高、功耗大，升级后单芯片集成，简化设计、降低成本
• 原用其他品牌无线 MCU：生态不完善、开发难度大、技术支持弱，升级后复用 STM32 经验，开发更高效。

4. 不推荐场景：避免选型踩坑

以下场景不建议选 WL3R ，需选择 STM32WL33 或其他系列：

• 需ADC/DAC 采样、LCD 驱动、流量计检测 等模拟 / 专用外设的应用
• 需LoRa、Sigfox 等复杂无线协议的远距离物联网节点
• 功能复杂、需大量外设、非遥控为主的通用物联网设备。

四、选型对比：WL3R vs 同类方案，怎么选更合适？

表格

对比维度	STM32WL3R	STM32WL33（通用款）	其他品牌 sub-GHz 无线 MCU	传统 “MCU + 分立射频”
唤醒引脚	6 路（遥控核心）	1 路	1-2 路	无，需外部电路
低功耗表现	14nA（关断）、0.45μA（超深度睡眠）	无超深度睡眠模式	普遍≥30nA（关断）	整体功耗高 30%-50%
频段支持	315/433/868MHz	433/868MHz（无 315MHz）	单 / 双频段为主	需搭配不同射频模块
外设配置	遥控专用精简版	全功能版（含 ADC/DAC/LCD）	功能有限，生态弱	需外置模块，电路复杂
性价比	极高（场景化优化）	高（通用型）	中（单价低，开发成本高）	低（BOM 高、研发周期长）
开发难度	低（STM32 生态）	低（STM32 生态）	高（资料少、适配难）	极高（射频 + MCU 双开发）

选型结论 ：

• 做无线遥控 ：首选 WL3R，性能、成本、体验最优
• 做通用无线 IoT ：选 WL33，功能更全面
• 预算极低、简单单键遥控：可选低端分立方案，但续航和体验差。

五、开发与设计注意事项：实战避坑要点

1. 硬件设计注意事项

• PCB 布局 ：sub-GHz 射频区域需独立铺地，远离电源、电机等干扰源；射频走线等宽、短直，避免过孔，匹配网络靠近芯片引脚
• 电源设计 ：采用低 ESR 钽电容 / 陶瓷电容 （10μF+0.1μF）做电源滤波；电池供电需预留电源稳压，保证射频工作电压稳定（2.0-3.6V）
• 唤醒引脚 ：6 路唤醒脚建议外接下拉 / 上拉电阻 （10kΩ），避免干扰误唤醒；按键采用机械防抖，配合软件滤波
• 封装适配 ：QFN32 5×5mm 封装，需注意 PCB 焊盘设计，建议采用热风焊盘，保证焊接可靠性。

2. 软件配置注意事项

• 低功耗模式选择 ：
  • 长时间休眠：用SHUTDOWN 模式 （14nA，6 路唤醒），唤醒后复位重启
  • 频繁短按：用ULTRA-DEEP STOP 模式 （0.45μA，保留 RAM），唤醒快、无需重初始化
• 唤醒配置 ：CubeMX 中开启对应唤醒引脚，配置边沿触发 （上升 / 下降沿），关闭不使用的唤醒通道降低功耗
• 射频优化 ：根据目标区域选择对应频段，发射功率默认 10dBm（兼顾功耗与距离）；通信协议采用OOK/2-FSK ，简化协议、缩短发射时间
• 代码结构 ：模块化设计，区分 “生成代码” 与 “手写代码”；低功耗模式下关闭所有未使用外设时钟，减少漏电。

3. 量产与选型风险提示

• 芯片供货 ：WL3R 已批量供货，优先选用WL3RKB （256KB Flash/32KB RAM）主流型号
• 兼容性 ：与 WL33 软件兼容，但需重新配置唤醒引脚、裁剪冗余代码；不兼容旧版.ioc 工程 ，需新建 CubeMX 工程
• 生态完善 ：目前官方 Demo 以遥控为主，中间件仅支持 FreeRTOS，复杂协议需自行开发。

六、总结：无线遥控选型的 “最优解”

STM32WL3R 是 ST“场景化定制”理念的典型产品，不盲目堆功能，而是精准匹配无线遥控的核心需求 ——6 路唤醒解决响应延迟、nA 级功耗实现超长续航、三频段覆盖全球市场、精简设计提升性价比、成熟生态降低开发难度 。

对于智能家居、消费电子、安防等遥控类产品，它是当前 最贴合需求、性价比最高、开发最便捷 的 sub-GHz 无线 MCU 方案；现有遥控项目升级，也能快速落地、显著提升产品竞争力。

选型一句话建议 ：做无线遥控，选 WL3R；做通用无线 IoT，选 WL33；别用错场景，不花冤枉钱！

---

附：常见选型 QA

Q1：WL3R 和 WL33 最核心的区别是什么？

A：核心差异在唤醒脚、外设、功耗模式 ：WL3R 是 6 路唤醒 + 遥控精简外设 + 新增超深度睡眠；WL33 是 1 路唤醒 + 全功能外设 + 无超深度睡眠。简单说，WL3R 专为遥控，WL33 通用 。

Q2：6 路唤醒不够用，最多能支持多少按键？

A：6 路硬件唤醒 + GPIO 扫描组合，可支持12-18 个按键 ：6 个核心功能键用硬件唤醒，其余用矩阵扫描，休眠时仅唤醒脚耗电，兼顾响应与功能。

Q3：WL3R 支持 2.4GHz 频段吗？

A：不支持。WL3R 是sub-GHz 专用 （315/433/868MHz），2.4GHz 遥控需选 STM32WB 系列（BLE/Zigbee）。

Q4：用 WL3R 做遥控器，通信距离能达到多少？

A：理想环境下（无遮挡），433MHz、10dBm 发射功率，通信距离可达 100-150 米 ；室内遮挡环境约 30-50 米，满足绝大多数遥控场景。

Q5：新手开发 WL3R，有官方参考设计吗？

A：ST 官方提供WL3 遥控参考设计、CubeMX Demo 工程、硬件设计指南 ，可在 ST 官网或 STM32 中文论坛下载，直接复用射频电路、低功耗代码。
