逆变器技术篇:微型、组串式、集中式三类光伏逆变器硬件方案
查看详情请下载:白皮书 | 设计安全、高效的 太阳能装置以满足2050年 净零排放要求
文章概述
逆变器是光伏系统的核心部件,完成光伏板直流电向交流电的变换,同时执行 MPPT 最大功率点跟踪。白皮书完整介绍微型逆变器、组串式逆变器、集中式逆变器三类主流架构,对比各自适用场景、优缺点,给出拓扑框图以及意法半导体完整器件 BOM。

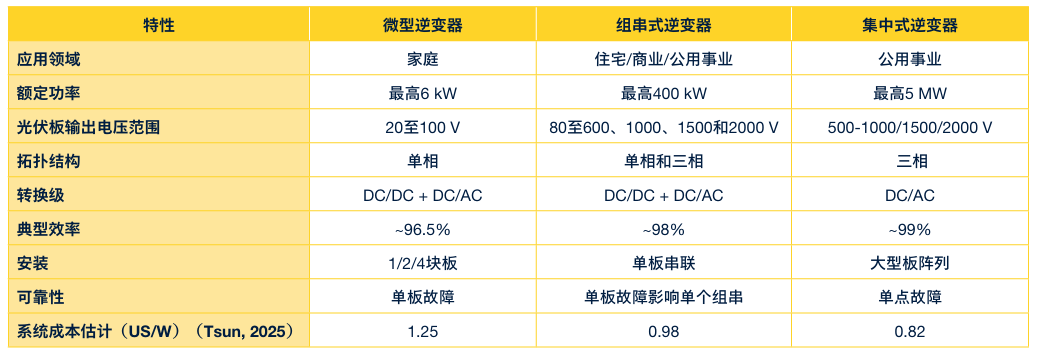

2.1 三类逆变器基础特性对比
表格
| 特性 |
微型逆变器 |
组串式逆变器 |
集中式逆变器 |
| 应用领域 |
家庭 |
住宅 / 商业 / 公用事业 |
公用事业 |
| 额定功率 |
最高 6 kW |
最高 400 kW |
最高 5 MW |
| 光伏板输出电压范围 |
20 至 100 V |
80 至 600 、 1000 、 1500 和 2000 V |
500‑1000/1500/2000 V |
| 拓扑结构 |
单相 |
单相和三相 |
三相 |
| 转换级 |
DC/DC + DC/AC |
DC/DC + DC/AC |
DC/AC |
| 典型效率 |
~96.5% |
~98% |
~99% |
| 安装 |
1/2/4 块板 |
单板串联 |
大型板阵列 |
| 可靠性 |
单板故障 |
单板故障影响单个组串 |
单点故障 |
| 系统成本估计 (US/W) |
1.25 |
0.98 |
0.82 |
2.2 微型逆变器:板级 MPPT,家庭屋顶分布式光伏
【插入图 4|PDF 页码:6|图标题:图 5 太阳能微型逆变器的组成模块|图注:微型逆变器系统框图,来源:本 PDF】
- 工作机制:单块或者 2‑4 块光伏板对应一台微型逆变器,每一块光伏板独立执行 MPPT;输出 110/230V 交流电并入家庭电网,可配套电池储能。
- 优势:直流侧电压低,电弧故障风险更低;单块板遮挡、脏污不会影响其余组件;模块化可灵活扩容;支持单光伏板状态监控,便于定位故障。
- 局限:每块光伏板都需要一套功率与控制电路,单位瓦成本更高。

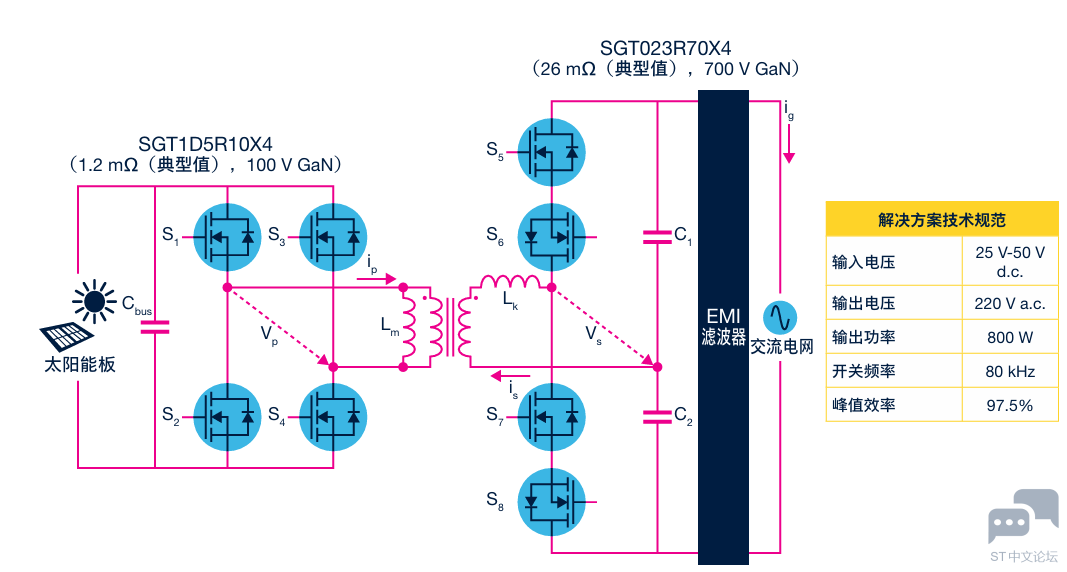

- 文档参考设计:800W 微型逆变器,采用 GaN 功率器件;核心器件包含 STM32G474 MCU、SGT 系列 GaN 晶体管、STGAP2GS 栅极驱动器、STISO6xx 数字隔离器、ISOSD61 隔离 ADC 等。

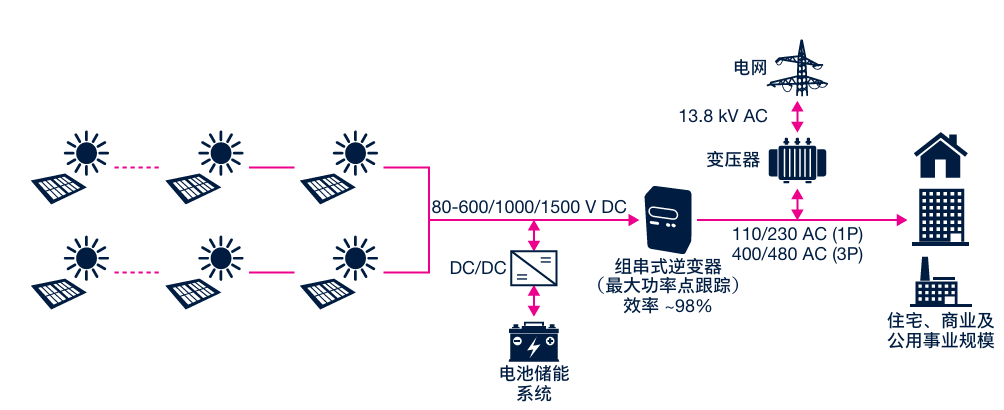

2.3 组串式逆变器:住宅、中小型工商业主流方案

- 工作机制:多块光伏板串联组成光伏组串,逆变器对整个组串做 MPPT 跟踪;功率覆盖数千瓦至 400kW。
- 优势:成本介于微型与集中式之间,安装部署成熟,适配住宅屋顶、中小型工商业电站。
- 局限:组串性能受最差一块光伏板限制;故障定位到组串级别,无法定位单块光伏板故障;所有光伏板朝向、特性一致性对输出影响较大。
- 硬件选型:采用 SiC MOSFET / SiC 二极管,搭配 STM32H7 作为主控,配套 STGAP 系列隔离栅极驱动器、TSV/TSC 信号链器件、STISO6xx 隔离器件。
2.4 集中式逆变器:公用事业大型光伏电站
- 工作机制:汇集数百至数千块光伏板输出直流电,集中完成 DC‑AC 变换,面向兆瓦级公用事业光伏电站。
- 优势:每瓦系统成本最低;设备数量少,运维监控简单,集成完善电网合规监控。大型电站一般采用多机并联实现冗余,规避单点故障。
- 局限:阵列局部遮挡、组件故障会对整体发电量造成明显影响;单机存在单点故障风险。
- 器件方案:以 STM32H7 为主控,大量采用 1200V 等级 SiC 功率器件,完整栅极驱动、隔离、采样信号链器件矩阵。
2.5 单相、三相主流拓扑补充
单相包含两电平、Heric、H6 拓扑;三相包含 T‑型六开关、有源中点钳位 ANPC 拓扑;白皮书针对不同拓扑,完整给出对应的 ST 器件清单。
适用人群
光伏逆变器硬件工程师、电力电子拓扑设计、BOM 器件选型、分布式光伏电站方案设计师。
文章总结
三类逆变器分别对应家庭分布式、工商业、大型公用电站不同场景。宽带隙 SiC/GaN 器件是提升逆变器效率与功率密度的核心;ST 提供从 MCU、功率半导体、栅极驱动、隔离、信号采样完整器件矩阵,覆盖全部拓扑方案。 |
