700V/100V全系量产,ST PowerGaN让电源设计“轻”“快”“省”

[复制链接]
攻城狮Melo 发布时间:2026-9-11 14:21


当前,电源设计正面临多重严苛挑战:既要实现更高转换效率、更小产品体积、更优成本控制,又要在有限空间内承载更大输出功率。长期以来,硅基功率器件是电源设计的主流选择。但在越来越多的应用场景中,硅器件已逼近性能物理极限,若继续追求性能突破,只会带来损耗加剧、发热升高等棘手问题。

在这样的背景下,氮化镓(GaN)功率晶体管走进了行业视野。意法半导体(ST)全新推出700V与100V PowerGaN器件系列,将氮化镓的技术优势带入主流功率变换领域。这项技术能为电源设计带来哪些核心价值?氮化镓在当下具备怎样的重要工程落地意义?本文将为大家深入解析。

为什么是氮化镓

氮化镓属于宽禁带半导体,在功率变换器应用中,其最核心的优势便是卓越的开关速度。氮化镓功率晶体管也叫氮化镓高电子迁移率晶体管(GaN‑HEMT),开关速度远超传统硅基器件,导通与关断过程产生的能量损耗更低。

这一特性带来两个主要收益:一是器件热损耗显著降低;二是变换器可支持更高开关频率,且不会像硅器件那样伴随频率升高而产生大量额外损耗。氮化镓的全部技术优势,基本上都源于这两大特性。

此前,氮化镓技术大多应用于高端专用产品,成本因素限制了它的大规模普及。随着700V‑100V PowerGaN全系列实现量产,氮化镓正式成为各类通用功率变换设计的优选方案。

转换效率大幅提升

效率提升是氮化镓最直观的核心收益。凭借更低的导通损耗与开关损耗,氮化镓器件可将更多输入功率输送至负载,减少能量以热能形式流失。在意法半导体参考设计中,搭载PowerGaN的电源方案最高转换效率可达98.6%。

效率提升将为整机设计带来多重优势:设备运行成本降低、产品全生命周期能耗减少,同时对散热系统的要求也得以放宽。针对电源、照明、能源系统这类需要长期连续运行的设备,即便是小幅的效率提升,经过数千小时持续工作的累积,也能实现可观的节能效益。

效率往往是研发团队考量氮化镓方案的首要因素,同时也催生出另外两大核心优势。

功率密度进一步提高

氮化镓的第二大亮点,是助力产品实现小型化。更高的开关频率,能够让变换器内部体积庞大的磁性元器件、滤波器实现小型化,整机其余部分也可同步精简。这为研发团队提供两种设计方向:在同等输出功率下,打造更小巧轻量化的产品;或是沿用原有外壳结构,实现更高的输出功率。

对比传统硅基方案,采用氮化镓的设计整机体积平均可缩减约50%,功率密度突破100W/in³。对于紧凑型适配器、充电器、车载板载系统等空间、重量约束严苛的产品,这份设计余量,甚至直接决定项目方案能否落地。功率密度的提升,也让终端用户能够直观感受到氮化镓的技术价值。

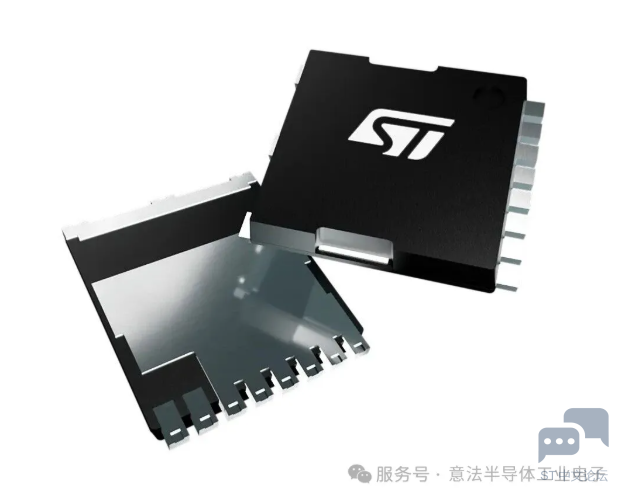

▲ 无引脚TO‑LL封装

优化整机系统成本

第三大核心优势在于系统级成本优化。该优势既来自器件本身,也得益于整套系统架构的优化。基于氮化镓搭建的功率变换器,可选用尺寸更小、数量更少的无源器件,多数工况下仅需简易散热片,甚至无需配置散热装置,有效降低整机物料成本,简化电路设计。

更低的工作温度,还可以进一步提升设备可靠性、延长产品使用寿命,减少后期维护需求。叠加产品全生命周期的能耗节约,实现制造成本与使用成本双向优化,这也是氮化镓值得纳入产品选型的重要理由。

应用场景:远不止于“电源”

上述优势并不局限于单一产品品类。高效率、高功率密度、更优综合成本的价值,可广泛适配众多应用:AC‑DC、DC‑DC电源、USB Type‑C®适配器与充电器、LED照明、电机控制、AI服务器、机器人、工业设备、家电等消费类产品,以及光伏、储能等能源系统。同时,该技术也能够满足算力设备、电气化应用不断增长的功率需求。

不同应用的设计侧重点虽各有差异,但都可受益于氮化镓的三大核心优势。丰富的封装选型,便于研发人员根据应用功率等级、电路板布局灵活完成器件匹配。目前700V、100V PowerGaN系列已实现量产供货,开发者可快速将技术优势落地到实际产品设计当中。

不止是器件,更是完整的支撑体系

引入一款全新开关器件,除器件本身性能之外,配套支撑能力同样至关重要。除700V与100V PowerGaN器件系列之外,意法半导体积淀几十年功率半导体研发经验,拥有完备的产品矩阵、稳定可靠的供应链以及专业的技术支持服务。

对于初次上手氮化镓开发的研发团队,这套完整配套体系能够有效降低技术迁移风险,缩短从创意构思到样机落地的开发周期。也正是依托这套保障,让PowerGaN的技术价值摆脱理论层面,真正落地于工程实践。

选GaN,正当时

氮化镓功率晶体管,能够为功率变换系统带来更高效率、更高功率密度、更低系统成本。全新700V、100V PowerGaN器件系列,把这些优势带给各行各业的主流产品设计。

对于正在评估氮化镓方案的研发团队而言:这项技术的各项优势,已经不再是面向未来的技术畅想,而是一个成熟、可落地、值得认真考虑的现成选择。


了解更多PowerGaN信息,请访问:

https://www.st.com.cn/zh/power-transistors/powergan.html

了解700V与100V PowerGaN器件系列,请访问:

https://www.st.com.cn/content/st_com/zh/campaigns/stpower-gan-transistors-for-high-performance-power-applications-mcpgan.htm

阅读原文,请访问:

https://blog.st.com/why-use-gan-power-transistors/
