总览篇：电动自行车充电器 PFC 设计痛点，L4983 高集成 PFC 控制器方案

查看详情：以精准且具高性价比的PFC控制，简化电动自行车充电器设计

文章概述

电动自行车充电器、AC‑DC 电源设备需要满足谐波、功率因数相关的电网规范，CCM 升压 PFC 是主流的功率因数校正方案。PFC 设计需要兼顾转换能效、低 THD 总谐波失真、热性能、瞬态抗扰与 BOM 成本，传统方案外围器件多，调试复杂度高。 L4983 是意法半导体推出峰值电流模式 CCM 升压 PFC 控制器 ，功率覆盖 300W~3kW，内置专有乘法器模拟器、THD 优化电路、全套硬件保护，采用 SO‑8 小型封装，大幅减少外围元器件，简化电动自行车充电器等 AC‑DC 电源设计，满足 EN61000‑3‑2、JEIDA‑MITI 谐波标准。

1.1 电动自行车充电器 PFC 设计现实挑战

1. 谐波指标严苛 ：充电器需要满足电网谐波规范，要求整机 THD 总谐波失真尽可能低；
2. 功率覆盖跨度大 ：主流电动自行车充电器功率分布几百瓦至数千瓦；
3. 瞬态工况复杂 ：输入电压波动、负载跳变，需要过压、过流、电感饱和、反馈失效等完善保护机制；
4. BOM 成本与 PCB 面积约束 ：消费类充电器对器件数量、PCB 尺寸敏感；
5. 能效法规约束 ：需要适配 Energy Star、欧盟生态设计指令等国内外节能规范。

1.2 L4983 核心定位与基础指标

• 拓扑：峰值电流模式 CCM 升压 PFC 控制器 ；
• 功率适用区间：300 W ~ 3 kW AC‑DC 转换器 ；
• 两个版本：L4983A（65 kHz），L4983B（130 kHz）；

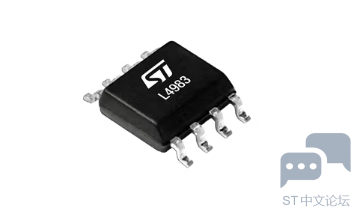

• 封装：SO‑8；
• 核心内置：专有乘法器模拟器、THD 优化电路、软启动、浪涌电流监测；
• 完整保护：反馈回路失效保护、OVP 过压、OCP 过流、电感饱和检测；
• 输出驱动：图腾柱输出，拉电流 0.7A，灌电流 1.5A，可驱动 MOSFET / IGBT。

1.3 L4983 三大核心价值

1. 全工况低 THD ：专有乘法器模拟器 + THD 优化电路，CCM、DCM 工况下均可实现很低的总谐波失真；
2. 精简外围 BOM ：高集成架构，减少外部无源器件数量，降低物料成本、缩小 PCB 面积；
3. 完备硬件保护 + 节能模式 ：集成多种故障保护，支持禁用、低功耗模式，满足全球各类能效法规。

1.4 目标应用领域

• 电动自行车、电动滑板车充电器（核心目标场景）；
• USB Type‑C PD 适配器；
• LED 大功率照明电源；
• 服务器、通信设备 AC‑DC 电源。

适用人群

开关电源硬件工程师、电动自行车充电器硬件设计师、AC‑DC 电源架构师、电源 BOM 成本优化负责人。

文章总结

电动自行车充电器等中大功率 AC‑DC 设备，在谐波性能、保护能力、BOM 成本之间存在设计权衡。L4983 峰值电流模式 CCM PFC 控制器面向 300W‑3kW 功率等级，凭借内置乘法模拟器、THD 优化、丰富保护、SO‑8 小封装，简化 PFC 预调节器开发，帮助产品满足电网谐波与能效法规。
