应用方案篇：L9962 系统架构、行业落地场景与系统收益

查看详情：适用于高能量电池组的智能、超稳健BMS

文章概述

L9962 属于从属于 STM32 主控的电池监测从芯片 ，芯片负责底层硬件采样、均衡、硬件保护；SoC、SoH 估算、上层业务逻辑运行在外部 STM32MCU。本篇介绍典型系统架构，拆解三大应用场景，对比分立 BMS 方案的系统收益。

3.1 L9962 典型 BMS 系统架构

1. 电池包 4‑10 串电芯直接接入 L9962 电芯采样引脚；
2. NTC 热敏电阻连接芯片温度采样引脚；电流采样电阻接 CSA 电流检测输入端；
3. L9962 I²C 总线连接外部 STM32 主控；芯片内置 3.3V LDO 可为 STM32 供电；
4. L9962 硬件完成电芯电压、温度、电流周期性采集；执行被动均衡；硬件层面执行过压、欠压、过流、短路保护；驱动充放电继电器与安全保险丝；故障通过 FAULTN 中断通知 STM32；
5. STM32 读取采样数据，运行 SoC/SoH 上层算法；下发均衡、阈值配置；可以把配置存入 L9962 片上 NVM。

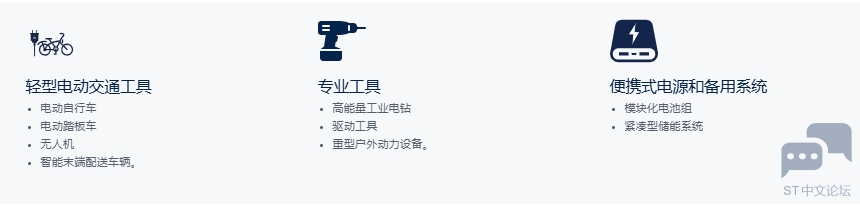

3.2 三大落地应用场景解析

1. 轻型电动出行：电动自行车、电动滑板车、配送机器人、无人机 电池包多为 6‑10 串锂电；产品需要兼顾续航、仓储存放寿命；产线电池插拔热插拔工况多；L9962 原生热插拔抗扰，低休眠电流，70mA 均衡改善电芯一致性。
2. 专业电动工具、户外动力设备 工业电钻、园林工具；工况大电流冲击，频繁充放电；需要硬件级短路、过流快速保护；单芯片集成方案减小工具内部电池包 PCB 尺寸。
3. 便携储能、模块化备用电源系统 4‑10 串紧凑型储能模组；重视存放损耗；需要 NTC 温度监控，故障安全熔断机制；高集成度有利于小型化储能模组设计。

3.3 对比传统分立 BMS 方案的系统收益

1. 降低仓储损耗 ：深度睡眠模式 2μA，相比分立方案大幅降低电池包仓储自放电，拉长货架寿命；
2. 简化产线热插拔防护 ：芯片原生硬件抗电压瞬变，省去外部保护元器件；
3. BOM 与 PCB 优化 ：ADC、均衡 MOS、NTC 采集电路全部片内集成，减少大量外围分立器件，缩小 PCB 面积；
4. 硬件保护独立可靠 ：过压、欠压、过流、短路、过温保护全部硬件执行，不依赖 MCU 软件；故障可以驱动保险丝切断电池包；
5. NVM 固化配置 ：保护阈值、均衡参数存入片上 NVM，上电自动加载，减少 MCU 初始化代码工作量。

适用人群

电池包方案架构师，电动工具、两轮出行、便携储能硬件负责人，BMS 系统选型工程师。

文章总结

L9962 采用 “L9962 硬件底层采集保护 + STM32 上层算法” 的经典 BMS 架构。面向轻型出行、专业工具、便携储能三大主流 4‑10 串锂电场景，在仓储功耗、热插拔鲁棒性、BOM 成本、硬件安全保护上对比分立方案具备明确优势。
