器件详解篇：L4983 硬件特性、工作模式、同系列 PFC 产品横向对比

查看详情：以精准且具高性价比的PFC控制，简化电动自行车充电器设计

文章概述

本篇拆解 L4983 内部关键功能、两个频率版本差异、保护机制、节能模式；同时对比 ST 同家族 L4981、L4984D、L4985、L4986 PFC 控制器，帮助工程师快速选型。

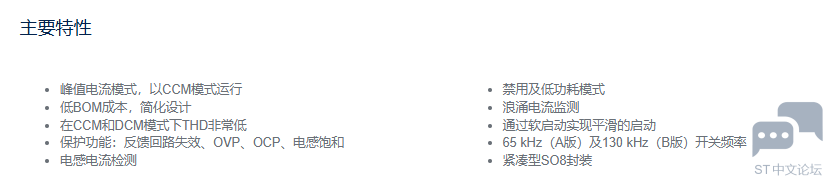

2.1 L4983 关键硬件特性

1. 控制模式：峰值电流模式，CCM 连续导通模式升压 PFC 采用 ST 专有的乘法器模拟器，搭配 THD 优化电路，CCM 与 DCM 工况都可以实现低 THD ；专有关断时间调制技术，实现准固定频率运行。
2. 双频率版本

• L4983A：开关频率65 kHz ，开关损耗更低，优先面向大功率电源；
• L4983B：开关频率130 kHz ，可以缩小电感、滤波器磁性元件体积，适合追求小型化设计。

3. 图腾柱栅极驱动输出 拉电流 0.7A、灌电流 1.5A，可直接驱动外部 MOSFET 或者 IGBT 功率管。
4. 完整硬件保护机制

• OVP 输出过压保护；
• OCP 逐周期过流保护；
• 电感饱和检测；
• 反馈回路失效保护；
• 浪涌电流监测；
• 软启动，实现上电平滑启动，抑制上电冲击电流。

5. 多种节能工作模式

• Burst 突发模式：轻载、空载自动停止开关；负载回升快速恢复，无需重新软启动；
• Idle 空闲模式：引脚控制，关闭开关动作与内部误差放大器；
• Disable 禁用模式：完全停止芯片工作，再次开启需要执行软启动流程。

2.2 ST PFC 控制器家族选型对比

参数	L4981	L4984D	L4983	L4985	L4986
控制模式	平均电流模式	线电压调制固定关断时间	峰值电流模式	峰值电流模式	峰值电流模式
线路前馈	支持（线性）	支持（线性）	支持（2 级）	支持（2 级）	支持（2 级）
负载前馈	支持	不支持	不支持	不支持	不支持
频率特性	固定频率（可调）	CCM 下频率近乎固定	准固定频率 65kHz /130kHz	准固定频率 65kHz /130kHz	准固定频率 65kHz /130kHz
软启动	支持（可调）	支持	支持	支持	支持
OVP、OCP、反馈失效、电感饱和保护	支持	支持	支持	支持	支持
掉电 / 上电检测	支持	支持	不支持	支持（IEC 60601‑1‑2 医疗）	支持（IEC 60601‑1‑2 医疗）
X 电容放电	不支持	不支持	不支持	支持	支持
高压启动	不支持	不支持	不支持	支持	支持
封装	SO20	SSOP10	SO‑8	SO‑8	SSOP10
典型应用	通用 PFC、低噪声通信电源	低成本 CCM‑PFC 预稳	高功率、低 THD 紧凑设计（电动车充电器）	带高压检测高功率 PFC	高压检测 + 状态输出 PFC

选型要点：

1. 追求 BOM 精简、低 THD，不需要 X 电容放电、掉电检测 →L4983（电动自行车充电器首选） ；
2. 需要 X 电容放电、高压启动、医疗标准掉电检测 → 选择 L4985 / L4986；
3. 需要负载前馈，优先选择 L4981；
4. 追求低成本固定关断时间方案，选择 L4984D。

2.3 L4983 能力边界（原文保留限制）

L4983不具备掉电 / 上电检测、X 电容放电、高压启动功能 ；如果项目强制需要上述功能，需要升级 L4985、L4986 器件。

适用人群

AC‑DC 电源选型工程师、电源拓扑设计工程师、充电器硬件研发人员。

文章总结

L4983 拥有 65kHz/130kHz 两个版本，峰值电流模式 CCM‑PFC，内置乘法模拟器实现全工况低 THD，配套多重保护与三类节能模式。对比同家族产品，L4983 适合不需要 X 电容放电、掉电检测的 300‑3kW 紧凑型电源，是电动自行车充电器的优选 PFC 控制器；有医疗标准、X 电容放电需求时切换 L4985/L4986。
