器件详解篇：L9962 硬件功能模块、关键规格解析

查看详情：适用于高能量电池组的智能、超稳健BMS

文章概述

本篇拆解 L9962 内部硬件模块，包含电压采样、被动电芯均衡、温度采集、电流采样库仑计数、驱动输出、保护机制、NVM 存储、电源 LDO，梳理关键电气规格，明确芯片能力边界。

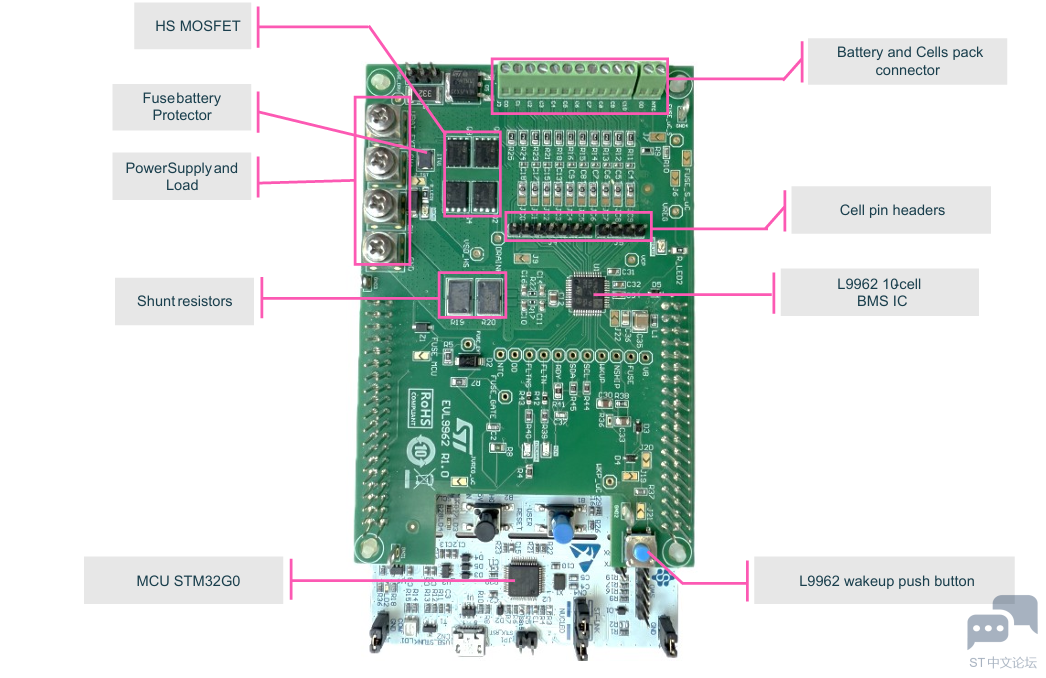

2.1 L9962 完整功能模块

1. 电芯电压测量模块 12 位 ADC，支持 4‑10 串电芯循环采样；电芯电压测量范围 1.5‑4.5V，全温域最大误差 ±7.5 mV；同时采集电池包总电压，做总电压与各电芯求和的合理性校验；支持过压、欠压检测。
2. 被动电芯均衡模块 集成内部 MOSFET，每路电芯支持最大 70 mA 被动均衡电流；可同时对多颗电芯开启均衡，修正电芯压差，提升电池组可用容量，延长循环寿命。
3. 温度采集模块 支持外接 NTC 热敏电阻做电池包温度采集，比率式测量，增益最大误差 ±0.8%；支持过温、低温故障检测。
4. 电流采样与库仑计数模块 集成高精度电流检测放大器 CSA，16 位有符号电流采样；经过产线单点校准后最大误差 0.25%；双向电流采集，实现库仑计数，用于 SoC 估算；支持双向过流、放电短路硬件保护。
5. 驱动输出模块 双路可配置高侧 / 低侧预驱动器，用于驱动充放电继电器；集成保险丝驱动，可触发电池包保险丝，应对严重故障，规避起火爆炸风险。
6. 内置电源模块 集成 3.3V/30mA LDO 稳压器；待机、正常工作模式均可输出，用于给外部 STM32 主控、LED 外设供电。
7. NVM 非易失存储 关键安全阈值、器件配置可以写入片上 NVM；上电自动加载配置，不需要 MCU 每次重新下发寄存器配置。
8. 硬件保护机制 电芯过压 / 欠压、电池包过温 / 低温、双向过流、放电短路；UVLO 欠压锁定保护；故障可以通过中断引脚输出给外部 MCU。

2.2 L9962 关键规格汇总表

参数项	L9962 规格
支持串联电芯	4‑10 串 Li‑ion / Li‑Polymer
深度睡眠电流	2 μA（SHIP 模式）
待机模式电流	2.5 μA（VREG LDO 开启）
电芯电压 ADC	12bit，±7.5 mV 最大误差
单路被动均衡电流	最大 70 mA
温度采集	外接 NTC，比率式测量
电流采样	16bit CSA，产线校准后误差 0.25%，支持库仑计数
通信接口	I²C
非易失存储	内置 NVM，保存保护阈值、配置
内置 LDO	3.3V，最大 30mA 输出
驱动能力	HS/LS 双预驱动器 + 保险丝驱动
封装	TQFP‑48（7 × 7 mm）

2.3 工作模式说明

1. 深度睡眠模式（SHIP） ：2μA，适合产品仓储、运输阶段，最大限度抑制电池自放电；
2. 待机模式 ：2.5μA，内置 3.3V LDO 保持输出，可以等待唤醒；
3. 正常运行模式 ：周期性电芯采样、均衡、电流监测、故障诊断。

适用人群

BMS 硬件原理图工程师、固件寄存器开发人员、电池包测试验证工程师。

文章总结

L9962 将电芯电压、总压、NTC 温度、双向电流库仑计数、70mA 被动均衡、继电器 / 保险丝驱动、全套硬件保护、NVM 配置存储全部集成单芯片；2μA 深度休眠模式适配产品仓储运输，I²C 接口对接外部 STM32 主控完成 SoC/SoH 算法。
