开发工具篇：EVL4983‑350W 评估板、设计要点、开发调试流程

查看详情：以精准且具高性价比的PFC控制，简化电动自行车充电器设计

文章概述

ST 提供 EVL4983‑350W 评估板用于 L4983 原型验证，本篇介绍评估板规格、硬件设计关键要点、完整开发调试流程，同时说明器件设计注意事项。

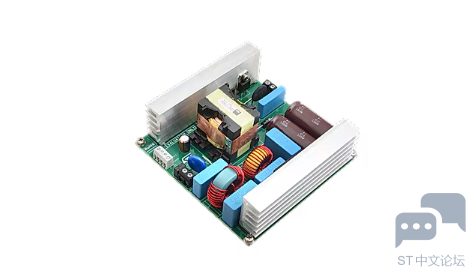

4.1 EVL4983‑350W 评估套件

表格

项目	参数说明
评估板型号	EVL4983‑350W
核心器件	L4983
拓扑	CCM 升压 PFC 预调节器
输入电压	90‑265V AC 宽压输入
输出功率	350W
输出母线	400V DC
合规	EN61000‑3‑2 谐波标准
用途	验证 THD、效率、保护功能、瞬态负载响应，作为硬件参考设计

EVL4983‑350W 参考设计可直接作为产品设计参考，覆盖从 350W 到数千瓦的电源原型开发。

4.2 L4983 硬件设计关键要点

1. 频率版本选型

• 优先选 L4983A（65 kHz）：开关损耗更低，优先大功率充电器；
• 优先选 L4983B（130 kHz）：追求更小电感、EMI 滤波器，适合小型化，但开关损耗会提升，热设计需要重点考量。

2. 保护电路使用 L4983 内置电感饱和检测、反馈失效保护、OVP/OCP，但是输入浪涌、ESD 等外部防护依旧需要保留对应外围器件；

⚠️重要：L4983没有 X 电容放电、掉电检测、高压启动功能 ，如果产品法规强制要求，改用 L4985 / L4986。

3. 栅极驱动设计 图腾柱输出 0.7A 源 /1.5A 灌电流，合理选择 MOSFET，保证开关上升下降沿；大功率设计需要关注驱动回路 PCB 布线，降低寄生电感。
4. 节能模式配置 Burst 突发模式适合充电器轻载待机工况，满足能效要求；Disable 模式用于系统完全关断，重新上电需要软启动。

4.3 标准开发调试流程

1. 原型评估 ：使用 EVL4983‑350W 评估板，测试效率、THD、输入宽压工况、负载阶跃响应；
2. 故障保护验证 ：验证 OVP 过压、OCP 过流、电感饱和、反馈断开等故障保护行为；
3. 版本选型确认 ：根据磁性元件尺寸、开关损耗、热预算选择 65kHz（L4983A）或者 130kHz（L4983B）；
4. 产品原理图设计 ：复用 EVL4983‑350W 参考设计，完成整机原理图；
5. PCB 布局 ：功率回路尽量缩短，驱动环路减小寄生参数；PFC 电感做热设计评估；
6. 整机测试 ：全输入电压范围测试 THD、PF 功率因数、效率；轻载待机能效测试；故障保护复测；安规谐波合规测试。

4.4 开发资源清单

1. EVL4983‑350W 评估板（350W CCM‑PFC 参考设计）；
2. L4983 数据手册；
3. EVL4983‑350W 用户手册；
4. ST PFC 控制器选型手册，用于 L4981/L4983/L4985/L4986 横向选型。

适用人群

电源原型开发工程师、充电器硬件调试工程师、AC‑DC 硬件 Layout 工程师。

文章总结

EVL4983‑350W 评估板提供 350W 宽压 CCM 升压 PFC 参考设计，工程师可以快速验证 THD、效率、各类硬件保护。开发时需要做好频率版本取舍，同时牢记 L4983 不支持 X 电容放电、掉电检测等功能，有对应法规需求切换 L4985/L4986。完整的评估板 + 手册资源，帮助快速完成电动自行车充电器 PFC 从原型走向量产。
